Význam a funkcie vetracieho potrubia kanalizácie pre zdravé bývanie

V každej kanalizačnej sieti je nevyhnutné zabezpečiť vyrovnávanie tlakov. Pri každom spláchnutí alebo vypustení vody vzniká v potrubí podtlak, ktorý treba kompenzovať privádzaním vzduchu. Tento zdanlivo nenápadný prvok je kľúčový pre bezproblémový chod kanalizácie. Ventilácia kanalizačného systému je nevyhnutná, aby sa odstránili nepríjemné pachy, ktoré sa objavujú v dôsledku odstránenia kanalizácie.

Všetky inštalačné zariadenia musia byť vybavené sifónmi - špeciálnymi uzávermi na vodu. Toto je samostatný prvok rúry, ktorý je ohnutý v takom uhle, že v ňom je vždy určité množstvo kvapaliny. Prechádza všetkými potrubiami, ale vďaka svojmu špeciálnemu dizajnu sa zastaví v sifóne. Takáto bariéra zabraňuje tomu, aby do miestnosti vchádzali zlé pachy. Správne navrhnutá vnútorná kanalizácia je kľúčová pre bezproblémové fungovanie splaškového odtoku v rodinných domoch.

Rozdiel medzi vetraním a privetraním

Potrubné vetranie a potrubné privetranie sa často nesprávne používajú ako synonymá. Ide však o dve rozdielne témy, ktoré so sebou prinášajú rôzne problémy. Vetranie prebieha cez ventilačné potrubia, ktoré zabezpečujú potrebné vyrovnanie tlaku ako spojenie medzi potrubím odpadovej vody a atmosférou.

Problémy pri chýbajúcom alebo nesprávnom vetraní

Problém pretlaku

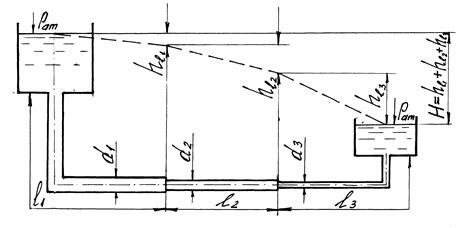

Pri odvzdušňovaní potrubí odpadových vôd je cieľom eliminovať pretlak v potrubnom systéme alebo tento pretlak odvzdušniť. Pretlak v potrubnom systéme je spôsobený na jednej strane fermentačnými plynmi v kanalizačnom systéme. Na druhej strane existujú aj priehyby vedenia, pri ktorých sa prúdenie v oblasti vychyľovania premieňa z rýchlostnej energie na tlakovú energiu, čím vzniká dodatočná kompresia vzduchu, ktorá má tendenciu unikať nahor.

Ak je v potrubnom systéme vysoký pretlak, dochádza v drenážnych systémoch k nežiaducim javom. Pretlak môže byť taký silný, že voda nemôže odtekať (pretlak v systéme funguje ako vzduchový vankúš, ktorý bráni odtekaniu vody), že spôsobuje rušivé zvuky („buchotanie“ alebo „krochtavý zvuk“ napr. v umývadlách), alebo že sa dostane do obytného priestoru nečistý priechod (plyn je „pretlačený“ cez vodnú bariéru zápachového uzáveru v dôsledku nadmerného tlaku). Problémy spôsobené chýbajúcim/nesprávnym vetraním sú preto rôznorodé a siahajú od poškodenia vody v dôsledku nedostatočnej odtokovej kapacity až po obťažovanie zápachom a poškodenie zdravia spôsobené fermentačnými plynmi.

Problém podtlaku

Cieľom vetrania kanalizačného potrubia je zabrániť podtlaku v potrubnom systéme. Predstavte si, že chcete rýchlo vyprázdniť plnú fľašu s malým otvorom. Hneď ako fľašu otočíte, vyprázdni sa pomaly a nerovnomerne s bublavým zvukom. Ak popicháte alebo vyvŕtate ventilačný otvor na dne fľaše, uvidíte, že fľaša sa vyprázdňuje oveľa rýchlejšie a rovnomernejšie. Dôvodom je, že ventilačný otvor v spodnej časti fľaše umožňuje nasávanie vzduchu, čo je nevyhnutné na zabránenie podtlaku, ktorý je zodpovedný za „krochtanie“.

V systémoch odpadových vôd v dome by sa malo zabrániť aj podtlaku spôsobenému odpadovou vodou padajúcou dolu zvodom. Ak je podtlak v systéme príliš vysoký, zápachové uzávery v drenážnych systémoch domu sa vyprázdnia. Dôsledkom toho je nepríjemný zápach alebo dokonca poškodenie zdravia v dôsledku škodlivých plynov, ktoré teraz môžu unikať do obytného priestoru. Nevyhnutnosťou je preto aj vetranie drenážneho systému.

Správne odvetranie kanalizácie je kľúčové pre pohodlné a hygienické fungovanie celej sústavy, pretože pri splachovaní WC alebo pri väčšom odtoku vody vzniká v potrubí silný podtlak, ktorý môže nasávať vodu zo sifónov. Ak sa hladina vody v sifóne naruší, do interiéru sa okamžite dostávajú kanalizačné plyny a nepríjemné zápachy.

Základné komponenty a systémy vetrania kanalizácie

Ventilácia potrubím alebo vetranie je možná na rôznych miestach kanalizačného systému. Kľúčovým prvkom sú tzv. stúpačky, zvislé potrubia, ktoré spájajú jednotlivé podlažia a odvádzajú splašky do hlavného ležatého potrubia.

Stúpačky a vetracie potrubia

• Stúpačka je zvislé odpadové potrubie, ktoré prepája jednotlivé poschodia a zabezpečuje spoľahlivý odvod splaškovej vody z kúpeľní, kuchýň a toaliet do hlavného kanalizačného systému. Začína sa najvyššou odbočkou, napríklad z umývadla alebo WC, a smeruje nadol až do pätkového kolena, kde sa napája na horizontálne odpadové potrubie.

• Nad stúpačkou pokračuje vetracie potrubie, ktoré vyústi nad strechu a slúži na stabilizáciu tlaku v kanalizačnej sústave. Vďaka nemu sa pri odtoku väčšieho množstva vody nevytvára podtlak, ktorý by mohol nasávať vodu zo sifónov a uvoľňovať nepríjemný zápach do interiéru.

Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu. Parametre rúrok musia byť buď identické, alebo mierne vyššie ako parametre stúpačiek. Mali by byť umiestnené tak, aby sa zvýšili o 0,5-1 m nad strechou budovy. Ak sa cez strechu dostanú potrubia rôzneho zamerania, koniec odvzdušňovacieho systému by sa mal umiestniť nad všetky ostatné.

Pripojenia a zalomenia potrubia

Zariadenia ako WC, umývadlo či drez sa pripájajú na stúpačku pomocou šikmých odbočiek so sklonom minimálne 2-3 %, aby voda odtekala plynulo a nevznikali usadeniny. Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia.

• Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať.

• Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia.

Nie vždy je možné viesť kanalizačné potrubie priamo. V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia však dochádza k väčším rozdielom tlaku po dĺžke potrubia.

• Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením.

• Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia.

• Pri zalomení ≥ 2,0 m sa odporúča prechod do ležatej časti navrhovať podľa EN 12056.

• Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti podľa noriem.

Normy a dimenzovanie kanalizačného potrubia

Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2.

Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napr. v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).

Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody.

Odporúčané priemery potrubí a dĺžky

Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.

Typy a funkcie ventilačných hlavíc a ventilov

Vetranie kanalizačného potrubia je ťažké si predstaviť bez prvkov, ako je vetracie potrubie a usmerňovač. Tieto komponenty pomáhajú regulovať tlakové rázy, keď odpadová voda prúdi ventilačným systémom. Dôležitú úlohu zohráva aj vetracia hlavica na stene, ktorá je často prehliadaným, no mimoriadne dôležitým prvkom celého systému. Jej úlohou nie je len zabezpečiť odvod odpadových plynov, ale aj predchádzať nepríjemným problémom, ako sú tepelné straty, vznik podtlaku v potrubí či nežiaduce pachy.

Privzdušňovacie ventily (AAV ventily)

AAV ventily sú zariadenia, ktoré sú montované kdekoľvek v kanalizačnom systéme súkromnej konštrukcie: na stúpačkách aj na úsekoch potrubí horizontálneho typu. Najlepšie je, ak sú umiestnené na stúpačkách. Zariadenie sa skladá z puzdra vyrobeného z plastu, vnútri je umiestnená dýza s takým priemerom, aby vyhovovala parametrom rúr. Odbočka na vrchole je podopretá špeciálnym ventilom, ktorý je podopretý špeciálnou pružinou.

Ako funguje AAV ventil: Nadmerná úroveň tlaku, ktorá je spôsobená vypustením vody, bude tlak ventilu otvárať. Prostredníctvom tohto ventilu musí do systému vstupovať vzduch, aby hladina tlaku bola na požadovanej úrovni. Akonáhle hladina tlaku klesne, pružina vráti ventil späť na miesto a ventilácia sa vypne.

Dnes sú vzduchové ventily rozdelené do 3 typov:

• Kinetický (Anti-vákuum): Pracuje len s nízkym tlakom v potrubí. Hlavnou úlohou tohto prevzdušňovača je zastaviť značné množstvo vzduchu v tom istom čase, keď je kanalizačný systém naplnený odpadovou kvapalinou alebo pri čistení potrubia.
• Automatický: Hlavným účelom je odstránenie nahromadeného vzduchu z kanalizácie. Účinnosť tohto typu nebude schopná udržať významnejšiu hlavu ako vzduch. Tento prevzdušňovač stačí len pre malú chatku.
• Kombinovaný: Spája funkcie kinetického a automatického ventilu.

Je AAV ventil (prieduchový ventil) náhrada odvetrania? Nie. AAV ventil nenahrádza hlavné odvetranie nad strechu. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom, ak nie je možné vyviesť potrubie nad strechu.

Energeticky úsporné vetracie hlavice (napr. Geberit ERV)

Základnou funkciou každej vetracej hlavice je chrániť vnútro potrubia pred vniknutím dažďa, snehu, lístia a iných nečistôt, ktoré by mohli spôsobiť upchatie alebo poškodenie systému. Špecializované vetracie hlavice, ako napríklad hlavica ERV (Energy Recovery Ventilator) od spoločnosti Geberit, majú aj ďalšie funkcie.

• Energetická efektivita: Úspora energie je dnes kľúčovou témou pri výstavbe budov. Otvorený koniec vetracieho potrubia bráni vzniku podtlaku v kanalizačnom potrubí, zároveň ním však uniká značné množstvo tepla. V rodinnom dome vo Švajčiarsku postavenom podľa normy Minergie® môžu tepelné straty predstavovať až 4 % celkovej spotreby energie na vykurovanie, pričom 3,2 % (80 % z týchto 4 %) pripadá na vetracie potrubie.

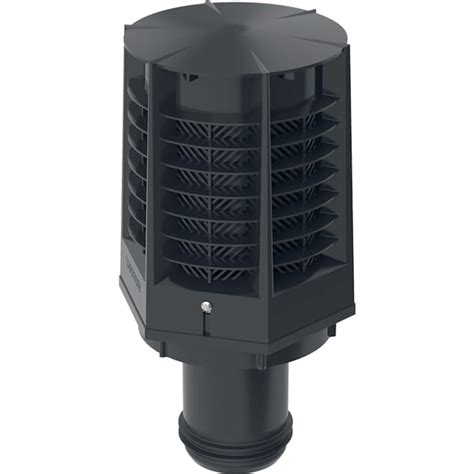

• Funkcia Geberit ERV hlavice: Hlavica ERV je umiestnená na konci vetracieho potrubia ústiaceho nad strechu. Ventil je vybavený klapkami so silikónovými membránami, ktoré sa dokážu otvárať v oboch smeroch. Ak v systéme vznikne podtlak, membrány sa otvoria smerom dovnútra, aby do potrubia mohol začať prúdiť vzduch. Ak naopak v potrubí vznikne pretlak, klapky sa otvoria smerom von. Vďaka tejto kompenzácii nedôjde v dôsledku podtlaku k vysatiu vody zo zápachových uzávierok.

• Riešenie pre zelené strechy: Vetracia hlavica ERV spoľahlivo vyrieši problém nepríjemného zápachu na zelených strechách alebo strešných terasách, keďže sa otvorí iba v prípade nutnosti vyrovnať tlak v potrubí. Energeticky úspornú vetraciu hlavicu je možné jednoducho pripojiť na akékoľvek vetracie potrubie kanalizačného systému s priemerom rúry 110 mm. Silikónové membrány sú mrazuvzdorné a nevyžadujú si žiadnu údržbu.

HT ventilačné hlavice a rotačné hlavice

• HT vetracia hlavica (Plast Brno): Je vyrobená z polypropylénu (PP), UV stabilná a určená na odvetranie vnútorných netlakových odpadových systémov. Chráni pred vysatím vody zo sifónov a vniknutím plynov z kanalizácie do vnútorných priestorov, zabraňuje prebublávaniu vody. Maximálna prevádzková teplota +60 °C, minimálna -10 °C, životnosť minimálne 50 rokov. HT ventilačné hlavice sú UV stabilné, preto sú určené na montáž do exteriéru. Ucelený odpadový systém tvoria rúry a tvarovky, ktoré sa dodávajú v priemeroch od DN32 až po DN125.

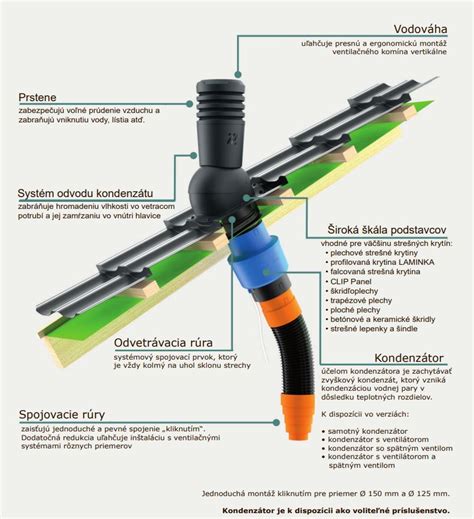

• Rotačné hlavice ROTOLINE: Využívajú silu vetra na zvýšenie odvádzacej kapacity. Ich unikátny dizajn zabezpečuje efektívne odvádzanie vzduchu aj pri slabom vetre, čím zvyšujú celkovú výkonnosť odvetrávacieho systému. Podľa vášho vkusu si môžete vybrať guľový alebo podlhovastý tvar hlavice ROTOLINE. Všetky ventilačné hlavice sú dostupné s rôznymi podstavcami, čo zabezpečuje jednoduchú a rýchlu inštaláciu na rôzne typy strešných krytín. Vyrábajú sa z odolných materiálov, ktoré zaručujú dlhodobú životnosť a minimálnu potrebu údržby.

Inštalácia a údržba vetracieho potrubia

Montáž stúpačiek si vyžaduje presnosť a dôraz na detail, pretože správne uchytenie potrubia ovplyvňuje nielen jeho stabilitu, ale aj hlučnosť a životnosť celej kanalizácie. Potrubie by malo byť vedené čo najpriamejšie a striktne kolmo, pričom každé podlažie by malo mať minimálne dve upevňovacie objímky - jednu na hornej a druhú na dolnej časti. Používajú sa delené objímky s gumenou vložkou, ktoré tlmia vibrácie, umožňujú prirodzenú dilatáciu plastu a zabraňujú prenosu zvuku do muriva.

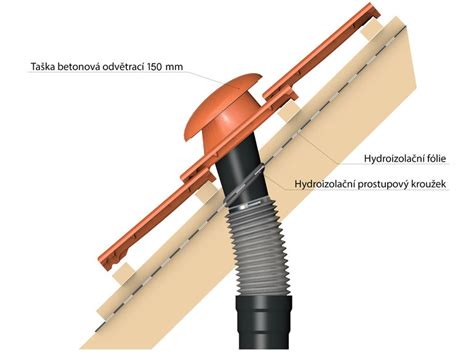

Vetracie potrubie by malo byť vyvedené aspoň 50 cm nad strechu a nikdy nesmie ústiť pod strešné okno. Najväčšie problémy vznikajú pri rekonštrukciách alebo neodborne navrhnutých systémoch. Často sa stáva, že je odvetranie vyvedené len do podkrovia namiesto nad strechu, alebo je umiestnené príliš blízko ventilačných otvorov. Bežné sú aj prípady, keď sú použité necertifikované ventily, chýba ochrana proti vtákom či hmyzu alebo sú spoje zrealizované bez správneho tesnenia.

Výber správnej vetracej hlavice

Výber správnej vetracej hlavice závisí od viacerých faktorov:

• Typ systému: Je hlavica určená pre kanalizačný systém, vetranie podstrešných priestorov, alebo iné aplikácie?
• Priemer potrubia: Hlavice sú dostupné v rôznych priemeroch, napríklad 110 mm pre kanalizačné systémy.
• Materiál a odolnosť: Odolnosť voči UV žiareniu, chemikáliám, nízkym a vysokým teplotám je dôležitá pre dlhú životnosť.
• Funkčnosť: Potrebujete hlavicu s aktívnym vetraním (rotačná turbína), alebo s funkciou kompenzácie tlaku (ERV)?
• Typ strešnej krytiny: Niektoré hlavice sú univerzálne, iné vyžadujú špecifický podstavec pre montáž.

Dôležitosť čistenia a dezinfekcie

Zanesené vetracie šachty a potrubia sa stávajú rajom pre prach, roztoče, plesne a baktérie, ktoré sa následne šíria do obytných priestorov. Toto znečistenie môže viesť k rôznym zdravotným problémom, ako sú alergie, respiračné ochorenia či podráždenie očí a pokožky.

Minimálne raz ročne je vhodné vizuálne skontrolovať čistiace kusy, stav tesnení a prístupové miesta na revíziu. Po silných búrkach alebo v zime je dobré skontrolovať, či nie je potrubie zanesené. Pri každej rekonštrukcii alebo výmene zariadení je rozumné vymeniť aj staré spoje a gumové tesnenia, ktoré môžu časom stratiť pružnosť a spôsobiť netesnosti. V bytových domoch by sa mala po výmene stúpačky vždy vykonať tlaková skúška, aby sa predišlo neskorším haváriám.

Profesionálne čistenie a dezinfekcia vetracieho potrubia bytového domu zabezpečuje zdravšie a bezpečnejšie bývanie. Pomocou videodiagnostiky je možné zistiť mieru znečistenia a technický stav potrubia. Technológie ako suché čistenie rotačnými kefami s odsávaním alebo čistenie tryskovou hmlou sú mimoriadne účinné pri odstraňovaní nečistôt a dezinfekcii systému.

Často kladené otázky

• Je AAV ventil (prieduchový ventil) náhrada odvetrania? Nie. AAV ventil nenahrádza hlavné odvetranie nad strechu.

• Aký je ideálny spád kanalizácie? Väčšinou 2-3 %, podľa priemeru potrubia a podľa toho, kde sa dané potrubie nachádza, či sa jedná o pripájacie od zariadenia, vedené v základoch alebo mimo budovy.

• Aký priemer potrubia potrebujem na WC? Min. DN 100.

• Prečo mi buble v sifóne? Pravdepodobne chýba odvetranie alebo je príliš dlhá vodorovná trasa napojenia.

• Koľko revízií má mať kanalizácia? Čistiace tvarovky a ich umiestnenie je presne určené v normách STN, takisto je v nich uvedená aj maximálna vzdialenosť medzi nimi.

• Nepoškodia kefy potrubie pri čistení? Určite nie. Materiál, z ktorého sú kefy vyrobené, ich nijakým spôsobom nepoškodí. Moderné čistiace technológie sú navrhnuté tak, aby boli účinné proti nečistotám, ale zároveň šetrné k materiálom potrubia.
