Kompletný Návod na Stavbu Krbovej Obstavby Svojpomocne

Pokiaľ ste technicky zručný a máte chuť a odvahu si sám alebo svojpomocne postaviť krb, tento článok je určený práve pre Vás. Myslím, že firmy si postupy prác strážia, aby mohli inkasovať nemalé peniaze za zhotovenie nákresu či samotnej stavby. V tomto návode pre stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - Heat 2G 59.50.04.

Dôležitosť detailného plánovania a výberu výkonu

Skôr než sa k stavbe krbu svojpomocne odhodláte, je kľúčové venovať sa dôkladnému plánovaniu. Prvá vec, ktorú si musíte premyslieť, je tvar základu, resp. základovej dosky pod kozub. Kvôli nákupu materiálu je veľmi dobré poznať vzhľad kozuba už pred jeho postavením. Z toho vznikla potreba podrobného plánu - projektu.

Zvoliť vhodný výkon krbu pre určitý vytápěný priestor je veľmi dôležité. V minulom dieli sme si vysvetlili, ako zvoliť vhodný výkon krbu, čo sa potom v prípade teplovzdušného krbu zároveň rovná potrebnému menovitému výkonu jeho krbovej vložky. Ponuka krbových vložiek v e-shopoch býva pomerne široká a laik sa v nej ťažko orientuje. Ale rovnako ako v prípade ktoréhokoľvek iného sortimentu aj tu existujú lepšie a horšie produkty.

Pred začatím stavby si musíte objasniť, čo to vlastne krb je, a definovať si jeho základné časti. Zároveň je potrebné si povedať, aké požiadavky musí spĺňať miesto a priestor, kam plánujeme krb umiestniť. Jedná sa napríklad o nosnosť podlahy pod krbom, bezpečnostné vzdialenosti od krbu, parametre komínu či zaistenie dostatočného prísunu vzduchu pre spaľovanie. Minule sme si vysvetlili, k čomu je dobré privádzať vzduch pre spaľovanie z exteriéru a predstavili sme si aj spôsoby, odkiaľ a ako môžeme vzduch priviesť.

Časté Chyby pri Stavbe Krbu - Čomu sa Vyhnúť

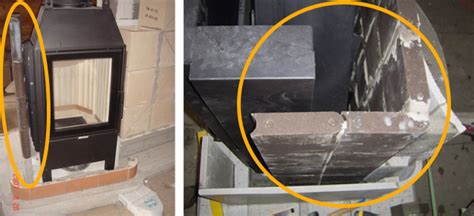

Zdanie niekedy klame. Našla som návod na stavbu krbu-kozuba, kde boli urobené zásadné chyby. Viete čo ma na tom najviac zarazilo a je na tom to najhoršie? Podmurovka vykonaná z Ytongu, privedenie prívodu vzduchu. Inštalácia teplovzdušného opláštenie - Už tu máme prvú zásadnú chybu! Na obrázku vidíte príliš veľa naloženého dreva v ohnisku, krbová-kozubová vložka je prehrievaná a do komína ide príliš vysoká teplota - Nerezové rúry zmenili farbu. Ďalšia zásadná chyba. Nevhodné vyhotovenie sopúchu! Použitá konštrukcia pre montáž sadrokartónu bude teplom pracovať a budú vznikať trhliny. Chyba „falošný” odvetraný strop. Použitý materiál na obostavbu krbu je sadrokartón.

Podrobný Návod na Stavbu Teplovzdušnej Krbovej Obstavby z Kalciumsilikátových Dosiek Skamotec

V tomto seriáli sa venujeme najmä krbu teplovzdušnému, teda krbu, ktorý predáva svoje teplo prevažne prúdením (konvekciou) - a to vzduchu prúdiacemu skrz jeho krbovú komoru. Tohoto prúdenia sa dosahuje pomocou vstupných a výstupných konvekčných otvorov krbovej komory. Preto si ukážeme, ako správne určiť veľkosť týchto otvorov a kam ich na krbovej komore umiestniť. Obestavby teplovzdušných (a teplovodných) krbov sa v súčasnej dobe väčšinou stavajú z tepelne-izolačných materiálov, ako sú napríklad veľkoformátové kalcium-silikátové alebo vermikulitové dosky. Sú pomerne lacné, práca s nimi je ľahká a rýchla.

V tomto návode na stavbu krbu svojpomocne bola použitá krbová vložka českého výrobcu Romotop - Heat 2G 59.50.04. Na obstavbu boli použité kalciumsilikátové dosky Skamotec.

Fáza 1: Príprava a základná konštrukcia

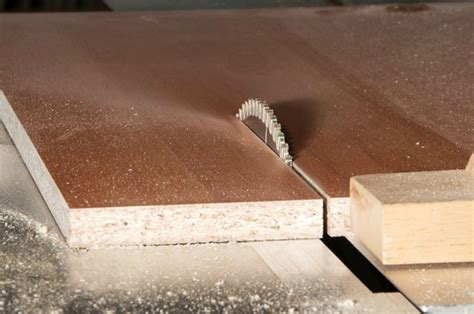

1. Penetrácia dosiek: Skôr ako začnete jednotlivé dosky lepiť a rezať, odporúčame ich napenetrovať. Používa sa penetrácia SILAPEN. Na penetráciu je možné použiť klasický valček. Všetky diely napenetrujte penetráciou Silapen.
2. Nakreslenie vodiacich čiar: Na zadnú stenu si nakreslite vodiace čiary, podľa ktorých budete stavať konštrukciu budúceho krbu. V našom prípade sme chceli docieliť, aby odrezky z dosiek Skamotec boli čo najmenšie, preto sme zvolili šírku krbu 100 cm, hĺbku 65 cm a výšku 200 cm. V prípade obstavby pre „priznaný komín“ bude hĺbka krbu 65cm, čo je miera, ktorá zodpovedá požiadavku výrobcu krbovej vložky na jej dostatočné odvetranie.
3. Montáž zadnej steny: Z jedného kusu dosky Skamotec narežte pásy so šírkou 10 cm. Narezané pásy nalepte na zadnú stenu pomocou lepidla Silaterm 6 kg. Narežte dosky na potrebnú šírku a prilepte ich na pripevnené pásky tak, aby dole vznikla 5 cm medzera. V mieste prestupu dymovodu do komína vyrežte do dosky otvor pomocou priamočiarej pílky. V prípade, že sa Vám nepodarí otvor urobiť presne, je možné ho kedykoľvek neskôr vyplniť. Norma uvádza, že ak je komín súčasťou obstavby, je potrebné ho tiež izolovať. V mieste výstupu komína rozdeľte dosku na dva kusy a vyrežte z každej strany elipsu zodpovedajúce vyústenie komína.

Krbová vložka a dymovody - Kľúčové pripojenia

Je potrebné dodržať minimálne vzdialenosti vložky od izolácie, ktoré uvádza výrobca v návode na obsluhu. Ak to v návode uvedené nie je, volí sa minimálna vzdialenosť vložky od izolácie (vzadu i po stranách) cca 10 mm na 1 kW výkonu vložky, nikdy však nie menej ako 70 mm. Akonáhle usadíte krbovú vložku do potrebnej polohy, napojte ju pomocou dymovodov na komín. V prípade, kedy je vyústenie komína mimo osu vyústenie z kozubovej vložky, použite na dopojenie dve nastaviteľné kolená. Na oboch kolenách potom nastavte taký uhol, aby bolo možné obe kolená prepojiť rovnou rúrou. Tú na presný rozmer skráťte pomocou brúsky s rezacím kotúčom. Problematikou voľby typu dymovodu sa podrobne zaoberáme v našom článku Ktoré dymovody pre krb zvoliť?.

Po pripojení vložky na komín kontaktujte odbornú kominársku firmu a nechajte si vystaviť revíziu pripojenie pece na komín. Následne sa vo vložke vykoná skúšobné zakúrenie, počas ktorého sa overí tesnosť spalinových ciest i samotnej vložky. Dôjde tiež k vypáleniu farieb a tmelov na dymovodoch a na samotnej vložke.

Fáza 2: Budovanie komory a inštalácia ventilačných mriežok

4. Montáž bokov obstavby a dilatačná škára: Skôr než nalepíte boky obstavby, je potrebné do dosky vyrezať otvor pre budúce zabudovanie výdychovej mriežky na ľavej strane obstavby. Pokiaľ Vám umiestnenie výdychovej mriežky z ľavej strany obostavby nevyhovuje, je možné jej umiestnenie aj na pravej strane. Pomocou lepidla Silaterm 6 kg nalepte spodné diely obstavby. Pre pevnejší spoj a možnosť rýchlejšieho postupu odporúčame dosky okrem lepenia zabezpečiť aj pomocou samorezných vrutov. Obstavbu stavajte tak, aby sa dosky Skamotec nikde nedotýkali krbovej vložky, ani krycieho rámčeka. Tieto diely narežte tak, aby bola ponechaná medzera medzi krbovou vložkou a obstavbou cca. 1 cm. Táto medzera bude slúžiť ako tzv. dilatačná škára. Tá zaistí, aby krbová vložka nemohla vplyvom rozpínania po jej zahriatí obstavbu poškodiť. Rovnakým spôsobom pokračujte aj pri ostatných doskách obstavby. Dbajte pritom zvýšenú opatrnosť čo sa týka presnosti konštrukcie.
5. Dostavba po strop a protipožiarna prepážka (ak je to potrebné): Akonáhle je hotová prvá komora krbu, vykonajte dostavbu krbu po strop. Prvým krokom je nalepenie vodiacich pásikov na zadnú stenu. V prvej fáze budeme stavať krb po tzv. protipožiarnu prepážku, ktorá bude umiestnená vo výške 200 mm. Teraz je potrebné zosilniť horný strop pomocou druhej dosky Skamotec. Táto časť krbu je značne tepelne namáhaná a dochádzalo by tak k nadmernému úniku tepla do priestoru budúcej protipožiarne prepážky. Priestor nad protipožiarnou prepážkou je potrebné tiež odvetrať. Do tohto priestoru vstupuje ohriaty vzduch z priestoru protipožiarnej prepážky a tiež teplý vzduch, ktorý po čase prejde cez strop prvej komory. Odvetranie tohto priestoru vykonajte.

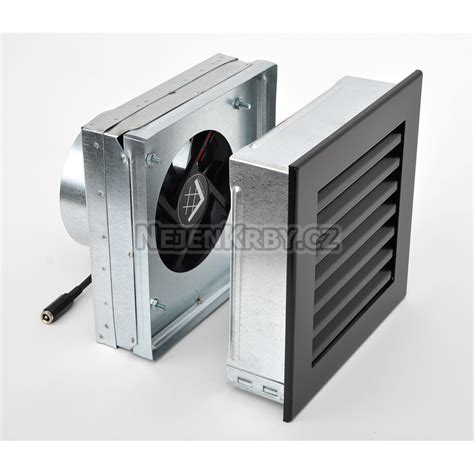

6. Inštalácia ventilačných mriežok: Súčasti všetkých nami ponúkaných výdychových mriežok je vždy tzv. montážny rámček. Samotná mriežka je potom do tohto rámčeka iba mechanicky zasunutá. Zložte teda z výdychových mriežok montážne rámčeky a zabudujte ich do obstavby. Do vyrezaného otvoru v doske naneste spojovaciu maltu a do nej potom zasuňte rámček. Skôr než hornú dosku nalepíte, urobte do nej otvor pre budúce výdychovú mriežku. Hornú dosku obstavby prilepte tak, aby ste úplne nezakrývali výdych teplého vzduchu z priestoru medzi izoláciou a zadnou stenou. Týmto by mohla byť konštrukcia krbu ukončená.

Fáza 3: Dokončenie obstavby a povrchová úprava

7. Nosná vrstva kachliarskej malty so sieťkou: Či už plánujete konečnú povrchovú úpravu pomocou omietky, či obkladu, je predtým nutné na dosky naniesť tzv. Nosnú vrstvu kachliarskej malty so sieťkou. Vystrihnite si teda zo sieťky pláty na boky a čelo obstavby. Namiešajte si dostatočné množstvo kachliarskej malty White 600 a pomocou hladidla ju naneste na povrch obstavby. Rovnakým spôsobom naneste kachliarskou maltu s perlinkou na všetky steny krbu. V rohoch obstavby možno použiť armovacie rohy.
8. Finálna povrchová úprava: V tejto fáze je možné na krb buď naniesť fasádnu omietku, alebo krb obložiť kameňom, dlažbou apod. V prípade, že by ste chceli krb omietnuť, namiešajte si dostatočné množstvo kachliarskej omietky Silaterm Model a pomocou hladidla naneste na obstavbu. Po čiastočnom zaschnutí omietku vyhlaďte.

Porovnanie Rôznych Typov Krbových Obstavieb z Návodov

Pre lepšiu orientáciu v možnostiach stavby krbovej obstavby svojpomocne sme zhrnuli kľúčové informácie z poskytnutých návodov do nasledujúcej tabuľky:

Stavba Záhradného Krbu Svojpomocne: Osobná Skúsenosť a Praktické Tipy

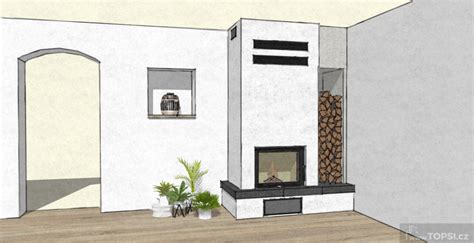

Kým som sa k stavbe krbu svojpomocne odhodlal, dlho som sa túlal po internete a hľadal rôzne rady, no hoci sa informácií dá nájsť veľa, je málo takých, ktoré skutočne pri stavbe pomôžu. Moji štrnásťročný synovec mi ukázal program na kreslenie v počítači a s jeho pomocou sme za tri hodiny kozub nakreslili presne taký, aký som ho chcel mať.

Plánovanie a dizajn záhradného krbu

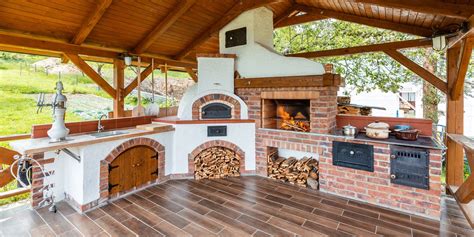

Záhradný krb nie je len funkčným doplnkom pre vonkajšie varenie, ale aj estetickým prvkom záhrady. Zvoľte stabilné, nehorľavé a pred vetrom chránené miesto, ideálne ďalej od plotov a drevených konštrukcií. Môj kozub má ľavú, pravú a stredovú časť. V stredovej časti je kozub s grilom. S jeho zadnou stenou susedí udiareň, ku ktorej sa pristupuje z vonkajšej strany altánku. Premýšľal som, z akého materiálu postavím kozub, či z kameňa, či z tehál obložených kachličkami alebo pomocou pórobetónu. Nakoniec som sa rozhodol pre šamotové tehly.

Výber materiálu a príprava základov

Keďže som už mal plán, bolo nutné vypočítať si približný počet tehál na stavbu. Podľa dĺžky kozuba som si vypočítal, koľko tehál sa vojde po dĺžke, počet som vynásobil počtom tehál na výšku, odpočítal som všetky otvory umiestnené v kozube, pripočítal som počet radov komína krát počet tehál na jeden rad, a tým som si vypočítal, koľko treba šamotových tehál. Kupoval som aj tehly klenbové, aj tehly na obloženie (tzv. tatranky) a tehly v tvare písmena J.

Základy sú kľúčom k dlhej životnosti. Podľa nákresu som si preniesol miery kozuba na skutočnú veľkosť tak, že som si vyznačil jeho tvar na mieste, kde bude kozub stáť, kolíkmi s natiahnutou šnúrou. Tým som získal obrys základovej dosky. Podľa napnutej šnúry som vyryl výkop so šírkou 20 cm po celej ploche do hĺbky 1 m, vytvoril som obvodové debnenie a všetko som starostlivo zalial betónom. Do betónu som vložil skaly a oceľové výstužné siete s priemerom prútov 8 mm. Vrch základovej dosky som vyhladil oceľovým hladidlom a betón som nechal dôkladne stvrdnúť. V ďalšom kroku som základovú dosku s hrúbkou 17 cm natrel penetračným náterom, kúpil som hydroizolačný asfaltovaný pás a pomocou „studeného asfaltu“ som zhotovil izoláciu odolnú proti vode. Prípravy na stavbu krbu svojpomocne boli na konci, a tak som plný elánu začať murovať.

Murovanie a špeciálne konštrukčné prvky

Rozhodol som sa murovať z pravej strany kozuba, zdala sa mi najjednoduchšia. Špeciálnou bola stavba klenby v kozube. Používajte žiaruvzdorné tehly, šamot a kvalitnú maltu odolnú voči vysokým teplotám. Klenbu vždy murujeme súčasne z oboch strán, kým neostane posledné voľné miesto na stredový klenák. Po stvrdnutí malty (2 - 3 dni) možno vytiahnuť z klenieb polystyrénové šablóny, tzv. ramenáty. Treba to urobiť, aby murivo zaťažilo klenby skôr, než začneme škárovať. Po vybraní sa totiž klenba trochu zníži. Ja som na vyplnenie celej hĺbky klenby použil štyri polystyrénové platne uložené pri sebe. Vďaka záchytnému múru vydrží klenba aj väčšiu záťaž zhora bez toho aby sa roztlačila alebo zrútila.

V ľavej časti krbu som sa rozhodol pre piecku, ktorá najmä vyrába dym na údenie. Je však na nej aj platňa, na ktorej možno uvariť napríklad guláš v hrnci. Z ohniska piecky na údenie vedie oceľová rúra, ktorá je vyústená v zadnej stredovej časti kozuba (priemer rúry je 20 cm), teda do priestoru udiarne.

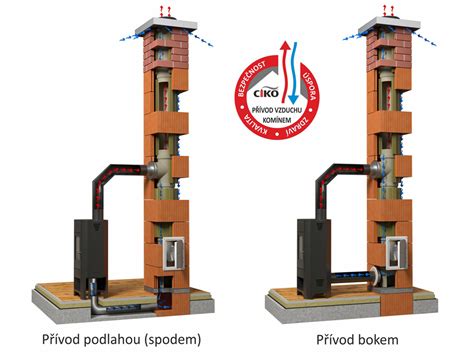

Nezabudnite na správne dimenzovaný komín s dobrým ťahom. Nad stredovými klenbami sú oceľobetónové preklady s hrúbkou 17 cm, na ktorých je založený komín. Zvyšok priestoru je zaliaty betónom až po vrch. Komín je vymurovaný nad udiarňou, aby dym z nej prúdil priamo do komína. V stene komína je vynechaný otvor na pripojenie dymovodu z kozuba. Komín som vymuroval do potrebnej výšky. Ak nechcete byť „očadení“ dymom, 3 m sú minimum. „Čiapku“ komína som urobil klenbovú, aby doň nepršalo. Postupoval som zhora nadol, teda od komína, ale smer nie je veľmi podstatný.

Dokončovacie práce a úprava povrchu

Zohnal som si prázdnu použitú tubu od tmelu, ktorá sa zasúva do vytláčacej pištole, namiešal som si redšiu maltu z piesku a cementu (môžete pridať kvapku Jari alebo plastifikátora) a naplnil som tubu. Zo špičky nadstavca som odstrihol toľko, aby som koniec mohol vsunúť do škáry (1 cm), a stláčal som spúšť pištole. Malta sa pekne vtláčala do škáry. Aby bola škára hladká, rozotrel som povrch mokrým štetcom a zostal dokonale hladký. Na dôkladné očistenie tehál, ktoré sa od štetca zašpinili, som použil vodu s trochou Sava a tehly som umýval kuchynskou hubkou.

Nad ohniskom udiarne je železná liatinová platňa, ktorú využijem na ohrievanie vody alebo na prípravu lokší (placiek). Má však nevýhodu, že pri daždi na vlhkom vzduchu hrdzavie, a tak ju chcem budúci rok vymeniť za platňu mramoru. Dočítal som sa, že na placky je výborná, nepraská, hreje a nehrdzavie.

Keď bola stavba krbu svojpomocne ešte len v mojich predstavách, chcel som na odkladacie plochy dosku z dreveného masívu, ale keďže by som ju potreboval aj k udiarni, kde by na ňu pršalo, a dvaja stolári, ktorí sa boli pozrieť na kozub, mi ju neodporučili, odstúpil som od pôvodného plánu. Tiež by nás to stálo dosť veľa peňazí a ja som už nechcel stavbu ďalej predražovať. Rozhodol som sa teda pre keramickú dlažbu. Bola starostlivo vyberaná, aby ladila s farbou altánku, farbou šamotových tehál a aby sa hodila aj do prírody. Rozhodoval som sa medzi masívom, mramorom a prírodným kameňom. Dlažba bola až na poslednom mieste. Svoje rozhodnutie neľutujem, pretože svojimi vlastnosťami prevýšila moje očakávania. Chráňte krb pred dažďom a mrazom - použite kvalitnú omietku alebo obklad.

Všetky tehly som rezal uhlovou brúskou a brúsil na kotúčovej brúske, a to každú odrezanú časť tehly. Bola to možno až prehnaná starostlivosť, ale pri pohľade na kozub vidieť, že sa to oplatí. Nesmiem zabudnúť na svojho každodenného pomocníka, môjho otecka. Bez neho by som prácu sám nezvládol, všetko mi starostlivo pripravoval, miešal maltu, nosil a rezal tehly. Spolu s ním mi stavba krbu svojpomocne zabrala 230 hodín práce v priebehu 5 mesiacov.
