V súčasnosti je pojem „železná konštrukcia“ často používaný nesprávne, nakoľko v modernej výstavbe sa prakticky všetko „železo“ vyrába z ocele. Termín železná konštrukcia pochádza z minulosti, kedy sa skutočne stavalo zo železa, pred rozšírením poznatkov o oceli a jej vlastnostiach. Postupne sa však železná konštrukcia zušľachťovala inými kovmi, čím vznikla oceľová konštrukcia, ktorá je dnes synonymom pre pevnosť, odolnosť a inovatívne stavebné riešenia. Oceľ je vďaka svojim technickým vlastnostiam materiálom budúcnosti, ktorý ponúka vysokú pevnosť v ťahu, schopnosť premosťovať veľké rozpätia a zároveň umožňuje rýchlu a presnú montáž. Okrem toho je oceľová konštrukcia často ekonomicky výhodná, ľahko sa udržiava a je flexibilná, čo dáva architektom a projektantom značnú voľnosť pri návrhu.
Výhody a Vlastnosti Oceľových Konštrukcií
Oceľové profily sú žiadané najmä pri výstavbe väčších objektov, kde je potrebné premostiť značné vzdialenosti. Ich hlavnými prednosťami sú rýchla a ekonomická montáž, dlhá životnosť, flexibilita v konštrukcii a jednoduchá kombinácia s inými stavebnými materiálmi. Oceľové konštrukcie umožňujú realizáciu netypických a abstraktných architektonických návrhov, čím sa stávajú mimoriadne elegantnými. Oceľová konštrukcia sa skladá z rôznych prvkov, ako sú stĺpy a nosníky, ktoré sú zhotovené z rozličných oceľových profilov.

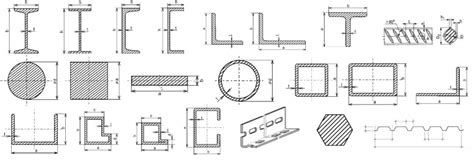

Typy Oceľových Profilov
Medzi najčastejšie používané profily patria valcované profily IPE a I, profily HEA, HEB a HEM so širokými rovnobežnými pásmi, ako aj profily v tvare U, L a oceľové rúry.
- Profily IPE a I: Tieto profily sú charakteristické svojim typickým prierezom v tvare písmena „I“. Profily IPE sa bežne pohybujú vo výškach od 80 do 600 mm.
- Profily H, HEB a HEA: V porovnaní s profilmi IPE a I sú profily HEB, HEA a H v priereze viac hranaté. Majú odlišné štandardné rozmery a sú robustnejšie.
- Profily L a U: Tieto profily majú jasne rozpoznateľný prierez v tvare písmena „L“ alebo „U“ a používajú sa nielen na nosné funkcie, ale aj na iné stavebné účely.

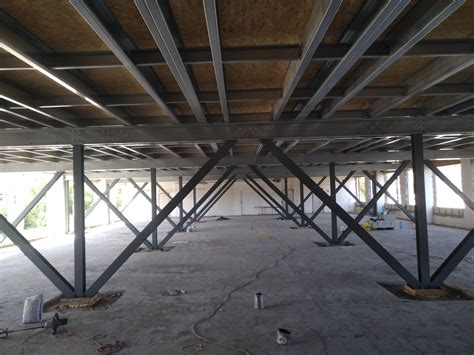

Pred samotnou montážou na stavenisku prebieha výroba oceľovej konštrukcie v interiéri za kontrolovaných podmienok, čo zabezpečuje vysokú presnosť a kvalitu. Následne sú prefabrikované oceľové profily prepravené na stavbu a profesionálne zmontované.
Oceľové Krovy: Moderná Alternatíva k Drevenému Krovu
Krov predstavuje podstatný prvok každej strechy a celej budovy. Tradične sa krovy zhotovujú z dreva, ktoré je stále najčastejšie používaným materiálom. Avšak, oceľové krovy si získavajú čoraz väčšiu popularitu. Oceľové krovy sú viac než len stropy - sú architektonickými skvostmi, ktoré nadčasovo zdobia váš projekt. Ľahký oceľový krov strechy je garanciou minimálnej zaťaženosti stien a stropov.
Kedy sa používajú Oceľové Krovy?

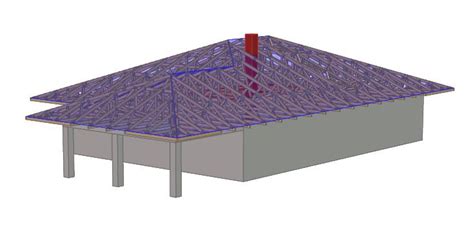

Oceľové krovy sa primárne používajú v budovách s oceľovou skeletovou konštrukciou, pri prestavbách striech (najmä pri zmene plochej strechy na šikmú) a na zastrešenie veľkoplošných objektov ako sú sklady, haly či hypermarkety. Oceľové strešné konštrukcie sa tiež často používajú na pokrytie veľkých priestorov, od elegantných obchodných domov až po rozsiahle skladovacie haly.
Výhody Oceľového Krovu
- Jednoduchá a rýchla montáž: S oceľovými krovmi dosiahnete efektívnu stavbu, rýchlejšiu než s dreveným krovom.
- Vysoká pevnosť konštrukcie: Oceľová konštrukcia je synonymom spoľahlivosti a odolnosti.
- Cenovo výhodné riešenie: Ponúka optimálny pomer kvality a ceny, aby váš projekt bol nielen kvalitný, ale aj dostupný.
- Nízka potreba údržby: S oceľovým krovom nemusíte riešiť schnutie ani pravidelnú údržbu. Stačia len občasné kontroly.
- Ľahkosť a dizajn: Konštrukcia je nielen pevná, ale aj ľahká, čo umožňuje flexibilitu v návrhu a vytvorenie esteticky príťažlivého projektu.
- Ochrana pred vlhkosťou a plesňami: Pozinkovaný povrch krovu zabraňuje vzniku plesní alebo húb, čím zabezpečuje dlhú životnosť.
- Odolnosť voči nepriaznivému počasiu: Bez ohľadu na počasie, oceľové krovy odolávajú výzvam prírody.
- Bezstarostný život bez hmyzu a parazitov: S oceľovými krovmi sa nemusíte obávať nevítaných návštevníkov - hmyzu, škodcov či parazitov.
Oceľový krov sa zvyčajne kupuje ako hotový výrobok, ktorý je vyhotovený podľa dodaného projektu. Firmy často ponúkajú aj profesionálnu montáž.
Nevýhody Oceľového Krovu
Jednou z nevýhod oceľového krovu je jeho nižšia hmotnosť, čo obmedzuje použitie ťažkých krytín. Napriek tomu, že drevené krovy sú stále dominantné, oceľová konštrukcia strechy prináša výhody v podobe rýchlej realizácie, presnosti a dlhej životnosti.
Funkcie a Nároky Modernej Strechy s Kovovou Krytinou
Strecha, bez ohľadu na použitý materiál, musí plniť základné funkcie strešného systému: ochranu proti vnikaniu vlhkosti, hluku, ohňu a zabezpečiť tepelnú ochranu. Okrem toho musí odolávať zaťaženiam ako je tlak vetra, sneh, krupobitie, tiaž strešnej krytiny, dilatačné zmeny a celkové posuny stavby. Z toho vyplýva, že správna realizácia podkladovej konštrukcie a následné pokrývanie a pripevňovanie krytiny sú kľúčové pre funkčnosť strechy.
Ventilácia a Kondenzácia Pri Kovových Krytinách
Architekti často preferujú krytiny so stojatými drážkami pre ich estetické stvárnenie. Pri návrhu takýchto striech však môžu nastať technické problémy, napríklad otázka odvetrania strešnej konštrukcie. Vetranie a odvetranie strechy prebieha na princípe pohybu vzduchu, ktorý je ovplyvnený rozdielom hmotnosti vzduchu pri danej teplote a dĺžkou strechy. Systémy odvetrania strechy sa líšia v závislosti od sklonu. Kovová krytina sa ukladá na podkladovú konštrukciu, ktorá môže byť odvetrávaná alebo neodvetrávaná.
Odvetraná Strecha
Odvetraná strecha má pod debnením vrstvu pohybujúceho sa vzduchu, ktorá odvádza vlhkosť z povrchu tepelnej izolácie. Na ochranu tepelnej izolácie z vnútornej strany je potrebná tesná parozábrana. Odvetraná krytina sa ukladá na laty, pričom vzduchová medzera pod krytinou slúži na rýchle vysušenie a zvýšenie tepelnej ochrany. Pri kovových krytinách sa táto medzera vytvára pomocou štruktúrovanej vrstvy poistnej hydroizolácie.
Neodvetraná Strecha
Neodvetraná krytina je priamo pripevnená k podkladovej konštrukcii. Pri neodvetraných strechách s vonkajšími vrstvami, ktoré brzdia difúziu, je vysúšanie vlhkosti zo zabudovaných materiálov alebo z netesností veľmi obtiažne. Nedostatočné odvetranie strechy môže viesť k zabudovaniu vysokej vlhkosti do konštrukcie, čo následne spôsobuje problémy.
Riešenie Kondenzácie Vlhkosti
Teplotné rozdiely medzi dňom a nocou môžu pri kovových krytinách spôsobiť kondenzáciu na ich spodnej strane. Tento jav súvisí s fyzikálno-chemickými vlastnosťami kovov. Vlhkosť zabudovaná v materiáli difúziou prechádza na povrch krytiny a cez stojaté spojovacie drážky do atmosféry. Väčší podiel vlhkosti však prechádza z povrchu do strešnej konštrukcie spätnou difúziou. Parozábrana s vysokou hodnotou sd (> 100 m) zabraňuje vysúšaniu vnútorných vrstiev konštrukcie. Použitím parobrzdy s nižšou hodnotou sd (< 10 m) sa umožní vysúšanie konštrukčných vrstiev.
Aby strešné konštrukcie s kovovou krytinou plnili svoju funkciu, je potrebné zabrániť tepelným stratám, nekontrolovateľnej výmene vzduchu a kondenzácii vlhkosti. Vzduchotesné konštrukcie zabraňujú konvekcii, ktorá privádza oveľa viac vlhkosti ako difúzia. Dôležité je správne utesnenie fólií a použitie platní zabezpečujúcich vzduchotesnosť. Lepiace a tesniace materiály musia byť prispôsobené základnému materiálu pre dlhodobú účinnosť.
Separačné Vrstvy pre Kovové Krytiny

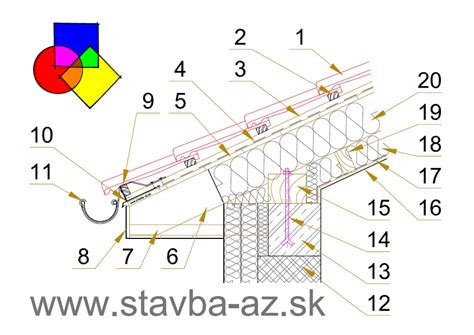

Pri odvetranej aj neodvetranej streche sa krytina väčšinou pripevňuje na podkladovú konštrukciu, ktorou býva drevené debnenie, drevotrieskové platne, preglejka alebo betónové platne. V niektorých prípadoch je nutné vložiť medzi podkladovú konštrukciu a krytinu separačnú vrstvu, najmä ak kov môže reagovať s kyslými látkami v dreve, alebo aby sa zabránilo alkalickej korózii pri styku s cementom či betónom. Separačné vrstvy nesmú byť z vodonasiakavých materiálov.
Štruktúrované separačné vrstvy sa odporúčajú pri sklone strechy od 3 do 15° na zvýšenie ochrany proti korózii. Pri aplikácii priamo na povrch tepelnej izolácie, ak sú nanesené na poistnej hydroizolácii s hodnotou sd < 0,02 m, poskytujú dodatočnú ochranu. Tieto vrstvy oddeľujú spodný povrch kovovej krytiny od podkladovej konštrukcie a slúžia ako ochrana pred škodlivými vplyvmi. Tlmia tiež intenzitu zvuku dopadajúcich kvapiek dažďa či ľadovca, čím zlepšujú zvukovoizolačné vlastnosti strechy.
Kovové krytiny sa musia správne spojiť a pripevniť. Použitím integrovaných, samolepiacich tesniacich pásov sa dosiahnu bezpečné vzduchotesné spoje odolné proti vode a hmyzu. Nerealizovanie strechy podľa odporúčaných riešení môže mať vážny vplyv na jej funkčnosť a životnosť. V prípade korózie je nutné plech vymeniť, ale ak príčina korózie pretrváva, ide len o dočasné riešenie.
Realizácia Oceľovej Strešnej Konštrukcie
Kompletná realizácia oceľovej nosnej konštrukcie strechy zahŕňa presnú výrobu jednotlivých prvkov a ich finálnu montáž priamo na stavbe. Montáž vo výškach na existujúcom objekte si vyžaduje maximálnu presnosť, koordináciu a použitie špeciálnej manipulačnej techniky. Vďaka profesionálnej výrobe a montáži vzniká pevná a presne osadená oceľová strešná konštrukcia, ktorá slúži ako spoľahlivý základ pre ďalšie stavebné vrstvy a umožňuje moderné využitie podkrovného priestoru. Rýchla realizácia aj v náročných podmienkach je zabezpečená vďaka precíznosti, kde všetky prvky do seba zapadajú s milimetrovou presnosťou.
Povrchová Úprava Oceľových Konštrukcií
Povrchová úprava oceľových konštrukcií je základným predpokladom dosiahnutia dlhodobej životnosti oceľovej konštrukcie. Vhodné riešenie pre povrchovú úpravu oceľovej konštrukcie má vplyv na jej antikoróznu ochranu a prípadne aj na estetický vzhľad. Príprava zahŕňa predpovrchovú úpravu oceľových profilov na priebežnej otryskávacej linke Sa 2,5. Všetky oceľové profily a krovy sú pozinkované, čo maximalizuje ich odolnosť voči korózii. Pri galvanizácií a pravidelnej kontrole je životnosť povrchovej úpravy oceľového krovu viac než 50 rokov. Je dôležité brať do úvahy miesto inštalácie, klimatické podmienky a ďalšie environmentálne faktory, ktoré môžu ovplyvniť trvanlivosť povrchovej úpravy.
Tradičné a Moderné Riešenia Krovov
Nosnou konštrukciou strechy je obvykle klasický drevený krov alebo na materiál úspornejšie priehradové väzníky. V každom prípade krov nesie celé zaťaženie vlastnou hmotnosťou, ale aj hmotnosť krytiny, pričom nemožno opomenúť ani zaťaženie spôsobené snehom a vetrom. Funguje na princípe uzatvorených trojuholníkov. Výroba krovov sa zaraďuje medzi tesárske práce. Toto remeslo patrí k historicky najstarším.

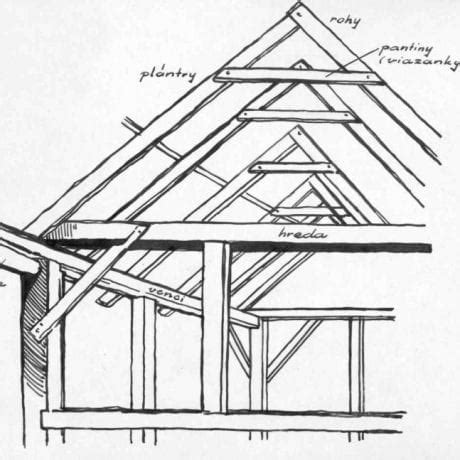

Typy Tradičných Drevených Krovov
Tesár vykonáva montáž, údržbu a opravy rôznych druhov tesárskych konštrukcií. Má vedomosti a zručnosti týkajúce sa ručného aj strojového opracovania dreva vrátane práce na strojoch určených na presné spracovanie materiálov.
- Sochová konštrukcia: Prvou bola tzv. sochová konštrukcia, ktorej základ tvorili stĺpy - sochy zapustené v zemi pred predným a zadným priečelím stavby domu. Stĺpy mali na konci rázsochy, v ktorých bola položená vrcholová väznica. Na nej viseli páry krokiev, ktoré sa spodnou časťou opierali o hornú časť obvodových múrov domu. Vrcholová väznica a stĺpy (sochy) teda prenášali väčšinu zaťaženia z konštrukcie strechy.
- Nožnicová konštrukcia: Druhým typom nosnej konštrukcie strechy bola nožnicová konštrukcia, ktorú tvorili páry brvien osadené na prednom a zadnom priečelí, prípadne aj nad priečnymi stenami domu. Páry brvien boli v hornej časti prekrížené, čím tvorili lôžko na uloženie vrcholovej väznice. Páry krokiev boli opäť v hornej časti zavesené na vrcholovej väznici a spodným koncom boli opreté o hradu na hornom okraji pozdĺžnych stien. Zaťaženie od strechy teda prenášali priečne steny domu.
- Krokvová nosná konštrukcia: Krokvová nosná konštrukcia strechy dostala názov podľa nosného prvku - krokiev. Dvojice krokiev boli v hornej časti spojené (najčastejšie tzv. preplátovaním) a spevnené vloženým priečnym trámikom. V dolnej časti boli zakotvené v priečne uložených stropných hradách alebo v hrade položenej a upevnenej na hornom okraji pozdĺžnych stien budovy - pomúrnice. Takto prenášali zaťaženie priamo do obvodových stien domu. Pozdĺžne stuženie konštrukcie zabezpečujú tzv. ondrejské kríže, ktoré sa na krokvy montujú z vnútornej strany, ale aj samotné latovanie. Optimálny sklon strechy s touto konštrukciou je 45° a rozpon do 6 metrov. Krokvová konštrukcia krovu sa na Slovensku veľmi rozširovala a v 19. storočí sa vyskytovala takmer na celom území (s výnimkou južného Slovenska). V nasledujúcom období bola postupne nahrádzaná novšími konštrukciami krovu.
- Hambálková nosná sústava: Hambálková nosná sústava krovu vznikne vložením hambálka alebo klieštiny medzi dve krokvy v hornej tretine jej dĺžky. Vznikne trojuholníková sústava pozostávajúca z hambálka a krokiev, ktorá je schopná preklenúť vzdialenosť obvodových stien 6 až 8 metrov. Hambálok sa vkladá medzi každú dvojicu krokiev v konštrukcii.
- Väznicová nosná sústava: Väznicová nosná sústava sa používa na preklenutie väčších rozponov (6 až 16 metrov), kde by sa dlhšie krokvy bez podopretia prehýbali. Krokvy sa v takomto krove podopierajú väznicami (väznica - vodorovne uložený hranol slúžiaci na podopretie krokiev). Podľa umiestnenia sa väznice delia na vrcholové, resp. hrebeňové, stredové a okrajové. Vrcholové a stredové väznice sú podopreté stĺpikmi. Počet stredových väzníc je priamoúmerný rozponu strechy. Vzdialenosť medzi väznicami by nemala presiahnuť 4,5 metra a vzdialenosť medzi väznicou a hrebeňom 2,5 metra. Na väznice sa v smere spádu strechy kladú krokvy.
Spájanie Prvkov Krovu
V minulosti sa jednotlivé konštrukčné prvky krovov spájali výhradne klasickými tvarovými tesárskymi spojmi, dokonca neraz bez použitia kovových klincov. Klasické tvarové tesárske spoje môžeme stretnúť pri obnove národných kultúrnych pamiatok, keď krov je súčasťou pamiatkovo chránenej budovy a pamiatkari predpíšu jeho rekonštrukciu použitím klasických technológií. V súčasnosti sa na stavebné konštrukcie upevňujú buď kotvením na vopred osadené závitové tyče, alebo sa kotvia pomocou kotiev, ktoré sa aplikujú nezávisle od tzv. mokrých procesov. Pozdĺžne spoje plne podoprených pomúrnic sa robia na tupo - jednoduchým priložením zarezaných koncových častí trámov k sebe, pričom čelá „zrazov“ môžu byť zrezané kolmo, šikmo, prípadne sú opatrené klinom, čapom alebo plátovaním (hlavne v prípadoch, keď spoj nie je dostatočne podopretý). Plátovanie môže byť rovné, šikmé alebo napríklad s ozubom. V hrebeni sa zvyknú spájať preplátovaním, teda tvarovým spojením, pričom každý spoj musí byť zaistený mechanickým spojovacím prostriedkom. V spodnej časti sa krokva pripevňuje na spodnú okrajovú väznicu - pomúrnicu -, ale aj na prípadné ďalšie väznice pomocou tzv. osedlania. Osedlanie je tesársky spoj, pri ktorom sa do krokvy vyhotoví zárez, čo tvarovo presne dosadne na pomúrnicu. Aby nedošlo k oslabeniu prierezu krokvy, čo by mohlo viesť k zlyhaniu konštrukcie strechy, osedlanie by nemalo siahať hlbšie ako do tretiny výšky krokvy. Spoje jednotlivých prvkov väznicovej sústavy sa vyhotovujú klasickým tesárskym spôsobom čapovaním, kampovaním, preplátovaním atď. Jednostranné alebo obojstranné, ktoré sú súčasťou hambálkového krovu, sa ku krokvám upevňujú svorníkmi a závitovými tyčami.
Väzníkové Krovy a CNC Technológia
Ak dnes hovoríme o krovoch, nesmieme opomenúť väzníkové krovy, ktoré sa skladajú z priestorovo stužených prefabrikovaných dielcov - priehradových väzníkov. Priehradové väzníky sa vyrábajú z pomerne subtílnych drevených hranolov predpísanej kvality, spájaných oceľovými styčníkmi v špecializovaných firmách, ktoré jednotlivé väzníky aj navrhnú, následne dopravia na stavbu a pomocou žeriava i zmontujú. Tieto krovy sú v USA a západnej Európe veľmi populárne. K výhodám tejto konštrukcie krovu patrí jej nízka hmotnosť, presnosť, veľmi rýchla montáž, možnosť preklenutia veľkých rozpätí, úspora nákladov na montáž stropnej dosky, keďže stropnú konštrukciu je možné zavesiť priamo na spodnú stranu väzníkov.
A tu sa dostávame k akémusi „kompromisu“ a to sú CNC krovy. Stavanie krovu z dreva priamo na stavbe sa teraz pre majstrov stáva ľahkým a dostupným. Technológia CNC je veľmi nápomocná pri výstavbe zložitých a členitých krovov. Keďže sa jedná o strojom opracovanú drevenú konštrukciu, CNC stroj zaručuje vysokú presnosť narezania. Výroba konštrukčných drevených prvkov na CNC drevoobrábacom centre trvá oveľa kratšiu dobu ako pri použití ručných nástrojov. Obrábacie centrum bolo vyvinuté prevažne na rýchle a presné rezanie na požadované veľkosti, ako aj na spracovanie jednoduchých drevených častí. Pri rezaní lepiacich dielov alebo častí dreveného rámu sa dosahuje bezkonkurenčná rýchlosť pri plnej flexibilite a presnosti. Na výrobu krovu za pomoci obrábacieho centra Hundegger Speed-Cut 3 sa používajú: KVH hranoly, BSH hranoly, DUO a TRIO a SUŠENÉ A HOBĽOVANÉ REZIVO. Tým, že rezivo BSH, DUO alebo TRIO je lepené z viacerých vrstiev je znížené napätie v rezive, a preto sa viac odporúčajú na výrobu CNC krovov. Jednotlivé vrstvy sú otáčané tak, aby sa ich vzájomné napätia kompenzovali a tým znižovali pravdepodobnosť krútenia reziva.
Často Kladené Otázky o Oceľových Krovoch
Ako sa oceľový krov líši od tradičných drevených krovov?
Oceľové krovy ponúkajú rýchlejšiu a jednoduchšiu montáž v porovnaní s drevenými krovmi. Ich životnosť je dlhšia, pretože oceľ je odolnejšia voči poveternostným vplyvom a nepodlieha problémom ako hniloba alebo napadnutie hmyzom.
Ako ovplyvňuje hmotnosť oceľového krovu celkovú štruktúru stavby?
Oceľové krovy sú ľahšie ako ich drevené ekvivalenty, čo môže viesť k menšiemu zaťaženiu nosných stien a základov. Ich hmotnosť je relatívne nízka v porovnaní s drevenými krovmi, čo umožňuje viac flexibilitu pri návrhu stavby.
Ako sa zabezpečuje dlhá životnosť a odolnosť oceľového krovu voči korózii?
Všetky oceľové profily a krovy sú pozinkované, čo maximalizuje ich odolnosť voči korózii. Pri galvanizácií a pravidelnej kontrole je životnosť povrchovej úpravy oceľového krovu viac než 50 rokov. Je dôležité brať do úvahy miesto inštalácie, klimatické podmienky a ďalšie environmentálne faktory, ktoré môžu ovplyvniť trvanlivosť povrchovej úpravy.
Ako je oceľový krov odolný voči extrémnym poveternostným podmienkam?
Oceľové krovy sú navrhované s ohľadom na extrémne poveternostné podmienky. Ich konštrukcia a spoje sú posilnené tak, aby odolávali silným vetrom a ťažkej záťaži zo snehových nánosov.
