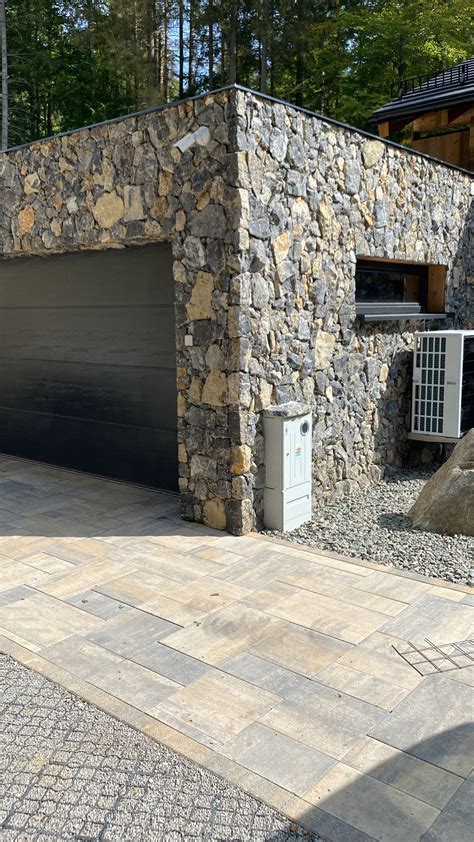

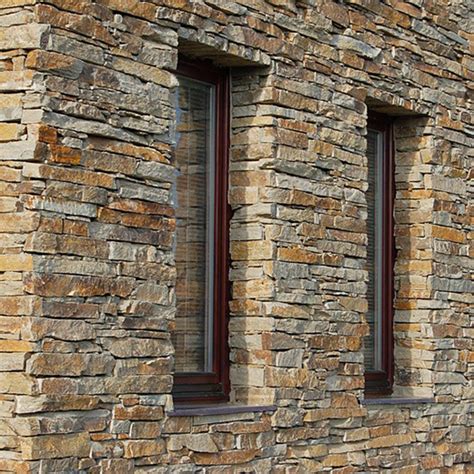

Kamenný obklad je obľúbeným spôsobom využitia kameňa vo vonkajších priestoroch, najmä ako prevetrávaného fasádneho obkladu. Jeho finálnu podobu určuje druh kameňa, ale aj spôsob jeho povrchového opracovania: opaľovaním, leštením, brúsením alebo takzvaným pemrlováním. Fasáda tohto typu je veľmi dekoratívna a predovšetkým trvanlivá, je však nadmieru dôležité zabezpečiť jej odbornú montáž, bez ktorej hrozí pád ťažkej kamennej dosky s dôsledkom škody na majetku, či dokonca zdraví.
Základné princípy a dôležitosť správneho kotvenia
Kamenné kotvy, tiež známe ako kamenné kotvy alebo kamenné obkladové kotvy, sú špecializované hardvérové komponenty používané na bezpečné pripevnenie prírodného kameňa alebo vyrobených kamenných dýh k rôznym podkladom, ako sú steny alebo konštrukčné prvky v stavebných a architektonických projektoch. Kamenné kotvy sú nevyhnutné na zabezpečenie štrukturálnej stability a zabezpečenie dlhej životnosti kamennej inštalácie.

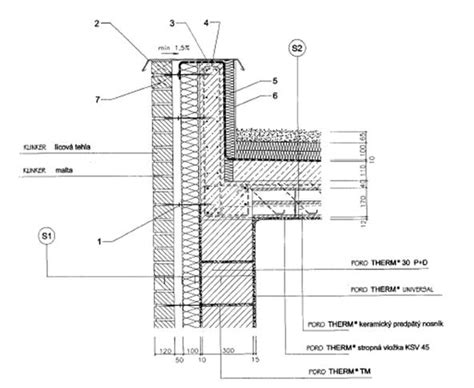

Fasádny obklad je zavesovaný na kotvy upevnené na dostatočne únosnú a stabilnú konštrukciu (napríklad plné či priečne dierované tehly a vápennocementové bloky). Je dôležité dodať, že kamenný obklad musí byť usadený na dvoch nosných a dvoch prídržných kotvách so zachovaním škár (podľa projektovej dokumentácie), aby dosky mali priestor k dilatácii všetkými smermi. Jedna platňa pritom nesmie byť nikdy kotvená do dvoch dilatačných nosných celkov (podkladová konštrukcia nesmie byť napríklad sčasti tehlová, sčasti betónová).
Vznikne vzduchová medzera, do ktorej sa vkladá tepelná izolácia. Vzduchová medzera medzi rubom obkladu a tepelnou izoláciou či podkladovou konštrukciou by mala byť v rozmedzí 20 - 60 milimetrov. Izolácia sa pritom nesmie dotýkať kameňa a to ani bodovo. Fasádny systém sa doplňuje tepelnou izoláciou z hydrofobných materiálov, ktorá sa ukotvuje k podkladu. Tepelná izolácia musí byť chránená pred pronikaním vlhkosti do skladby - obvykle sa používa pojistná hydroizolace z difuzně otevřené fólie.
Normy a materiály pre kotvenie
Za určitú bibliu kamenárov možno smelo považovať normu STN 73 3251 - Navrhovanie konštrukcií z kameňa. Posúdenie desiek se provádí podle ČSN 73 3251, únosnost kotev a požadavky na zabudování stanovuje výrobce. Tá, okrem iného, apeluje na aplikáciu len kotviacich prvkov z nehrdzavejúcej ocele. V opačnom prípade by korodujúce kotvy (klzné a hmoždinkové) spájajúce zvislú podkladovú konštrukciu s kamenným obkladom nadobúdali na objeme a vyvíjali tlak na dosku s následkom jej uvoľnenia a pádu. Takisto podkladový rošt musí mať v porovnaní s obkladmi z keramických materiálov vyššiu nosnosť. Je zrejmé, že kameň a keramika disponujú rozdielnymi pevnosťami v ťahu i tlaku.
Použitie nastreľovacej techniky je podmienené vlastnosťami materiálov, do ktorých sa klinec nastreľuje. Pri nastreľovaní je minimálna pevnosť silikátov 10 MPa, pre oceľ je max. hranica 500 MPa. Najvhodnejšie je nastreľovanie do betónu so strednou kockovou pevnosťou, menej vhodné je nastreľovanie do tehlového muriva, kde treba voliť väčšiu hĺbku klinca.
Typy kotiev a spôsoby upevnenia
Kotvy do kameňa sa dodávajú v rôznych typoch a materiáloch, z ktorých každý je navrhnutý pre špecifické typy kameňa, podklady a nosnosti. Každý druh obkladu má svoj systém kotvenia a zabezpečenia statickej schémy. Kotevní prvky se môžu umístit jak ve vodorovné, tak i svislé spáře mezi deskami, nebo mohou být viditelné v ploše (v případě přiznaných kotevních prvků). Na trhu rovněž existují systémy, které umožňují realizovat zcela zakryté prvky.
Špecifické typy kotiev
- Z-kotvy alebo Z-klipy: Kotvy v tvare Z sú obľúbené na montáž kamenných panelov na steny. Poskytujú skryté a bezpečné pripevnenie, pričom predná strana kameňa zostáva bez prerušenia.
- Podrezané kotvy: Tieto kotvy používajú expanzné mechanizmy na bezpečné uchytenie kameňa, čím poskytujú pevné spojenie medzi kameňom a podkladom.
- L-kotvy: Kotvy v tvare L sa často používajú na kotvenie kameňa do betónu alebo iných pevných povrchov. Ponúkajú spoľahlivé pripojenie a ľahko sa inštalujú.
- Nastaviteľné kotvy do kameňa: Tieto kotvy ponúkajú flexibilitu pri umiestňovaní a možno ich upraviť tak, aby vyhovovali zmenám hrúbky kameňa.
Kotvy pre prírodný kameň sa v zásade delia na kotvy nosné, ktoré prenášajú vlastnú tíhu kamenného obkladu a tlak a sanie vetra, a na kotvy prídržné, ktoré prenášajú iba tlak a sanie vetra. Je mnoho typov kotev, ktoré přenášejí zatížení od 500 do 4 000 N na jednu kotvu. Kotvy pre cihelné přizdívky se rozdělují do tří skupin únosnosti podle hodnoty FRd, a to skupin s únosností do 4,7 kN; 9,5 kN a 14,2 kN.
Novodobé systémy umožňujú zcela skrýt upevňovací prvky. Šrouby se upevňují do otvorů vyvrtaných speciálním vrtákem; pro větší pevnost se používají šrouby s rozpěrným koncem. Tieto upevňovací systémy se zpravidla kombinují s dvousměrnými nosnými rošty.
Kotvenie do rôznych podkladových materiálov
Vonkajšie obklady kotvíme do silikátov, do kovov a do dreva. Medzi najdôležitejšie vlastnosti materiálov, od ktorých závisí spôsob kotvenia, patrí pevnosť v ťahu, tlaku a pri betónoch kocková pevnosť.
- Materiály s kockovou pevnosťou 10 až 50 MPa: Sú to betóny a tehlové murivo s vysokou pevnosťou. Do týchto materiálov kotvíme obklady pomocou zápustiek rôznej únosnosti, v závislosti od prenášaného zaťaženia.
- Materiály s väčšou kockovou pevnosťou - nad 50 MPa: Sú veľmi tvrdé; patria sem oceľobetóny, betóny a prírodné kamene, do ktorých sa kotví výhradne pomocou zápustiek alebo kovových kotiev.
- Murivo z dutých tehál: Kotvenie bežnými zápustkami nevyhovuje, lebo vzniká malý kontakt. Na kotvenie v materiáloch s dutinami vyhovujú kotvy, ktoré nie sú fixované trením, ale tvarovým stykom. Kotviace prvky s tvarovým stykom zabezpečujú oveľa nižšiu únosnosť ako rozperné zápustky. Preto sa odporúča rozložiť zaťaženie na viac zápustiek pomocou roznášajúcich dosiek.
- Pórobetón a plynosilikáty: Je vhodné kotviť rázvorovou kotvou, ktorá svojím vyhnutím do ľahčených silikátov zabezpečuje prenášanie zaťaženia, alebo s možnosťou injektáže, ktorá spevňuje murivo v okolí kotvenia.
Dodatočné upevňovanie a špeciálne metódy
Dodatočné upevňovanie kotviacich prvkov do nosnej konštrukcie (podkladu) sa vykonáva ich vkladaním do pripravených navŕtaných otvorov alebo narážaním. Vŕtanie sa uplatňuje pri kotvení do nosného podkladu pomocou zápustiek, kotiev alebo nitov.
- Kotvenie tvarovým spôsobom: Uplatňuje sa pri murive s dutinami alebo plášťovými podkladovými konštrukciami a umožňujú ho špeciálne zápustky, ktoré sa pri zatáčaní skrutky plasticky deformujú a upevňujú skrutku o steny dutín alebo plášťa. Do navŕtaných otvorov v murive s dutinami sa vsunie sieťová zápustka, ktorá sa vyplní injektážnou hmotou a deformuje v dutinách podkladového materiálu.
- Kotvenie lepením: Používa sa v miestach, kde sa nemôže uplatniť kotvenie rozperným spôsobom. Je vhodné na kotvenie v krajných zónach materiálov a v ťahových zónach nosnej konštrukcie. Do vyvŕtaných otvorov sa nanesie tmel na báze epoxidových živíc s potrebnou hustotou a vloží skrutka. Na kotvenie lepením možno použiť aj chemické kotvy, ktoré pozostávajú z ampulky obsahujúcej zmes syntetickej živice, kremeňa, piesku a špeciálneho vytvrdzovadla. Tento kotviaci systém garantuje najvyšší účinok v pevných a plných materiáloch, nevnáša vnútorné napätie do podkladového materiálu.
- Kombinované kotvenie: Uplatňuje sa pri niektorých typoch kovových kotiev a pri nylonových zápustkách, kde sa prenos zaťaženia zachytáva vytvorením napätia v podkladovom materiáli a súčasne aj tvarovým spojením.
HALFEN kotvy pre kamenný obklad
Spoločnosť Aozheng Metal, ktorá sa už desať rokov zaoberá dodávaním vysoko kvalitných kotiev pre kamenné steny, je uznávaná ako jeden z popredných takýchto výrobcov. Dodávajú kotvy do kameňa, tiež známe ako kamenné kotvy alebo kamenné obkladové kotvy. Pre prírodný kameň sú žiadané kotvy DT, DH a UMA. Kotvy HALFEN Body Anker sú určené pre zaťaženie až do 1 300 N. Únosnosť vstreleného klinca je priamo úmerná pevnosti materiálu, do ktorého je klinec vstrelený.
Väčšina soudobých systémov umožňuje rektifikaci ve všech třech směrech v řádu několika desítek milimetrů. Boční rektifikace probíhá natáčením kotvy. Nastaviteľné kotvy umožňujú rektifikáciu aj pre osadenie opačným smerom, tzn. zprava doleva. Kotva preberá úlohu vertikálnej rektifikácie. Výšková rektifikácia na podkladu sa provádí závitovým výložníkem.
Praktický postup montáže obkladu (príklad s betónovým obkladom)
Hoci sa nasledujúce kroky týkajú betónového obkladu, princípy vŕtania, kotvenia a prípravy povrchu sú aplikovateľné aj pre kamenný obklad, ktorý si vyžaduje podobnú precíznosť a dôkladnosť.
- Vŕtanie: Vzhľadom na hmotnosť obkladu je nutné na mechanické kotvenie izolačných dosiek k nosnej konštrukcii použiť fasádne kotvy s oceľovým tŕňom. Do steny navŕtame diery.
- Kotvenie: Do vyvŕtaných dier kladivom zatlčieme kotvy. Dĺžka kotiev a hustota ich osadenia závisia od hrúbky zatepľovacieho systému. V tomto prípade sme dodržali 40-centimetrové rozstupy.
- Penetrákcia: Stena, na ktorú sa bude lepiť, musí byť čistá a suchá. Pred lepením celú plochu napenetrujeme hĺbkovou penetráciou. Necháme vyschnúť (podľa odporúčaní výrobcu).
- Základ: Stena je pripravená na lepenie betónového obkladu. Jej skladba: obvodový múr (380 mm), fasádny zatepľovací systém z polystyrénu (100 mm), výstužná armovacia vrstva, kotvy.
- Miešanie lepidla: Lepidlo rozmiešame s vodou pomocou stavbárskeho miešadla do požadovanej konzistencie - presný pomer vody a lepidla uvádza výrobca.
- Nanášanie lepidla na stenu: Lepidlo nanesieme na stenu murárskym hladidlom v hrúbke približne 2 mm.
- Nanášanie lepidla na obklad: Zubovou stierkou nanesieme na rubovú stranu obkladu tenkú vrstvu lepidla. Tak zaistíme, že sa obklad plne usadí na stene.
- Lepenie obkladu: Obklad pritlačíme na stenu a jemne ho poklepeme gumeným kladivom. Lepíme zdola nahor. Pri lepení striedame rôzne dĺžky obkladu tak, aby neboli dve zvislé škáry nad sebou.
- Kontrola: Pri lepení priebežne kontrolujeme pomocou vodováhy rovinu nalepených radov (každý 2. až 3. rad). Prípadné nerovnosti doladíme vložením malých podložiek.
- Rezanie: Na konci každého radu obklad skrátime na potrebný rozmer uhlovou brúskou alebo elektrickou rezačkou obkladov. Rezaný obklad pred lepením očistíme.
- Vypínače a zástrčky: Ak máme na stene napríklad vypínač či vonkajšiu elektrickú zástrčku, obklad nalepíme po obvode otvoru, do ktorého sa neskôr osadia.
- Impregnácia: Na povrchovú ochranu betónového obkladu nanesieme na suchú plochu štetcom alebo striekaním vodoodpudivý prípravok na porézne materiály v zriedenom pomere 1 : 10.
Ďalšie využitie kameňa a jeho spracovanie

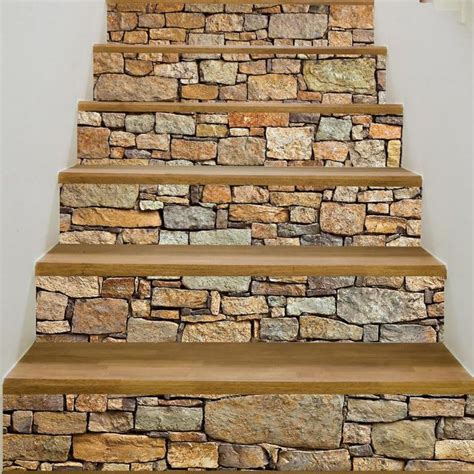

Kameň sa uplatní aj pri tvorbe schodísk. Jednotlivé stupne priamych, kosých či oblúkových tvarov môžu byť masívne kamenné (najčastejšie žulové či pieskovcové), ktoré sa kladú do tridsaťmilimetrového maltového lôžka, alebo sú iba obložené prírodným kameňom. V druhom prípade je možné na nosnú konštrukciu schodiska vybavenú betónovým poterom aplikovať dosky hrúbky 20 - 50 milimetrov. Kotvenie podstupníc zabezpečuje nerezový drôt. Ak chceme zvýšiť protišmykovosť použitého kameňa, do stupnicových plôch môžeme vložiť ešte šmirgľové pásy. Takéto kamenné schodisko bude svojim majiteľom slúžiť takmer na veky.
Takisto veľmi populárne je využitie kameňa ako exteriérovej dlažby. Kameň je pre tieto účely spracovávaný do tvaru dosiek, zvyčajne s hrúbkou 30 až 80 milimetrov, ktorých povrch je najčastejšie hrubo zbrúsený, opálený či pemrlovaný. Je tak dodržaná protišmyková bezpečnosť. Dlažba sa upevňuje k podkladu stavebným lepidlom alebo sa ukladá do maltového lôžka. Alternatívou je tiež dlažba kladená do pieskového lôžka: dlaždice sú položené na tzv. ložnej vrstve a nosnej vrstve z kameniva. V prípade podložkovej dlažby sa kameň osadzuje na nosné plastové terče. Odvod vody je zabezpečený prostredníctvom voľných škár na izolovanú podkladovú konštrukciu.
Slovenské zdroje dekoračného kameňa
U nás sú hlavnými surovinovými zdrojmi dekoračného kameňa svetlé horniny ako je žula (sfarbená do šeda či červena) či granodiorit vhodné ako pre hrubú, tak pre ušľachtilú kamenickú výrobu (brúsené či leštené obklady, dlažba do exteriéru...). V okolí Banskej Bystrice ťažený pieskovec je vhodný pre obklad krbov a stien. S realizáciami krbov ladí aj moravskoslezská bridlica, ktorá sa však vyníma aj ako netradičný obklad na stenách. Efektná je tiež ako imitácia čierneho mramoru. Ale tiež samotný populárny mramor má na Slovensku svoje náleziská (ťaží sa v okolí Banskej Štiavnice).
Hlavne jeho leštená verzia vo forme obkladov, dlažieb apod. Nachádza uplatnenie v nami diskutovaných exteriéroch. Jeho hlavná výhoda spočíva v kvalitách, ktoré stále narastajú s vekom materiálu. Jeho zafarbenie sa pohybuje obvykle v štandardnej bielej, ale je dostupný variant aj v mierne ružovej alebo šedej farbe. Aj vápenec je radený medzi veľmi populárne materiály. A v neposlednom rade je potrebné spomenúť travertín ťažený predovšetkým v okolí Levíc a Ružomberka.
Technické detaily a dilatácia
Pri prichytávaní obkladových dosiek priamo kotvami sa dilatačné pohyby môžu zabezpečiť pružnosťou kotvy alebo priamo pri prichytení obkladového prvku na kotvu. Spôsobov je niekoľko. Napríklad pri kamenných obkladoch sa na kotvu do nosného muriva dáva pružný materiál alebo väčšie vyloženie kotvy umožní dilatačný pohyb. Pri kotvení kamenného obkladového prvku sa do navŕtaného otvoru vkladá neoprénová trubička, ktorá umožní dilatačný pohyb. Kamenný obklad nie je nutné dilatovat, neboť jednotlivé desky vytvářejí samostatné dilatační celky. Do obkladu se přenesou veškeré objektové dilatace.
Tepelné mosty a vyplňovanie škár
Naša mateřská firma v Německu se otázkou tepelných mostů poslední dobou vážně zabývá. V katalogu Kotvy pro cihelné přizdívky máme tabulku, ve které jsou pro každý typ kotvy vyčísleny hodnoty tepelné vodivosti v závislosti na stupni únosnosti kotvy, vyložení kotvy a také podle tloušťky tepelné izolace. Doporučuje se proto volit takové kotvy, které nesvádějí vodu do skladby, nebo kotvy opatřit odkapovými kroužky a použít tepelnou izolaci s nakašírovanou textilií bránící prochlazování tepelné izolace.
Úzké spáry (do 5 mm) se v obkladu zpravidla nevyplňují. Pro vyplnění spár se používají polymerní polyuretanové, silikonové, případně akrylátové tmely. Při volbě tmelu je nutno sledovat, zda tmel není agresivní vůči kamenné desce (např. některé silikonové tmely vůči mramoru nebo vápenci) a zda se kámen nezabarvuje. Vždy je vhodné tmel nejdříve vyzkoušet na zbytku desky. Větší spáry (nad 8 mm) je nutné utěsnit PE provazcem a vhodným typem tmelu.
