Komplexný sprievodca: Konštrukcia a informácie o kotloch na drevo

Vykurovacie kotly na drevo predstavujú tradičné a stále populárne riešenie pre zabezpečenie tepla v domácnostiach, najmä v oblastiach s dostupnosťou drevnej biomasy. Vlastnoručná výroba kotla na drevo môže byť ekonomicky výhodnou alternatívou k zakúpeniu komerčného zariadenia, avšak vyžaduje si dôkladné plánovanie, technické znalosti a prísne dodržiavanie bezpečnostných predpisov. Tento článok poskytuje komplexný prehľad o výbere vhodného typu kotla, potrebných materiálov, princípoch inštalácie a prevádzky, ako aj o bezpečnostných aspektoch a možných alternatívach.

Vykurovacie kotly na drevo využívajú drevo ako primárne palivo na produkciu tepla. Toto teplo sa následne odovzdáva vode cirkulujúcej v systéme ústredného kúrenia, čím sa zabezpečuje komfortná teplota v celom dome. Kotly na drevo sa líšia svojou konštrukciou a technológiou, od jednoduchých modelov až po sofistikované systémy s automatizovaným podávaním paliva a riadením spaľovacieho procesu.

Typy vykurovacích kotlov na drevo

Pri rozhodovaní o výrobe alebo kúpe kotla na drevo je dôležité zvážiť rôzne typy kotlov a ich špecifické vlastnosti:

• Splyňovacie kotly (pyrolytické kotly): Tieto kotly fungujú na princípe splyňovania dreva. Drevo sa najprv zahrieva pri vysokej teplote v prostredí s obmedzeným prístupom kyslíka, čo vedie k uvoľňovaniu horľavých plynov. Tieto plyny sa následne spaľujú v druhej spaľovacej komore, čím sa dosahuje vyššia účinnosť a nižšie emisie škodlivín. Patria medzi najúčinnejšie a najekologickejšie riešenia.
• Klasické kotly na drevo: Jednoduchšie a cenovo dostupnejšie kotly, ktoré však majú nižšiu účinnosť a vyššie emisie. Drevo sa v nich spaľuje priamo v spaľovacej komore.
• Automatické kotly na drevo (peletové kotly): Tieto kotly využívajú drevené pelety ako palivo a sú vybavené automatickým podávaním paliva a reguláciou spaľovania. Sú komfortné na používanie, ale vyžadujú špecifické palivo (pelety) a sú nákladnejšie na obstaranie.

Splyňovací kotol na drevo: Princíp činnosti a konštrukcia

Splyňovací kotol je moderné zariadenie na spaľovanie dreva, ktoré využíva tzv. proces splyňovania (pyrolýzy). Ide o kontrolované horenie s nedostatkom kyslíka, pri ktorom drevo nehorí priamo, ale postupne sa rozkladá na drevoplyn. Tento plyn sa následne spaľuje v druhej komore za veľmi vysokých teplôt, čím sa dosahuje účinnosť bežne nad 85-90 %.

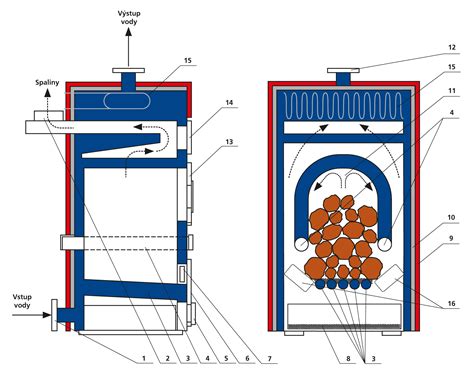

Princíp činnosti splyňovania krok za krokom

Proces splyňovania v kotli môžeme rozdeliť do troch fáz, ktoré prebiehajú v dvoch komorách s presne regulovaným tokom vzduchu:

1. Sušenie dreva: Drevo vložené do hornej komory (násypky) sa postupne zahreje, odparí sa vlhkosť a materiál sa začne rozkladať. Za teploty pod 200°C dochádza k uvoľňovaniu vodných pár a následne plynných zložiek.
2. Pyrolýza (tvorba drevoplynu): Pri obmedzenom prísune kyslíka (primárny vzduch) drevo neuvoľňuje iba žiar a teplo, ale predovšetkým palivový plyn (drevoplyn). Drevoplyn vzniká zahrievaním dreva, ale s minimálnym prístupom kyslíka, takže je len vyvíjaný, nie spaľovaný.
3. Spaľovanie drevoplynu a dreveného uhlia: Uvoľnený drevoplyn je pomocou ventilátora alebo prirodzeného ťahu nasmerovaný do spodnej komory (spaľovacej dýzy), kde sa mieša so sekundárnym vzduchom. Tu dochádza k dokonalému horeniu pri teplotách až 1000 °C a viac, a takmer úplnému využitiu energie. Drevené uhlie, ktoré zostalo z prvej fázy, sa spaľuje na rošte za dostatočného prístupu vzduchu a reaguje so vzduchom, uvoľňujúc horľavý oxid uhoľnatý, ktorý je následne tiež spaľovaný.

Tento dvojstupňový proces zabezpečuje vysokú účinnosť (až 90 %) a minimálne množstvo odpadu. Náš splyňovací kotol na drevo s ručným prikladaním má vyššiu účinnosť než 90 %, spadá do 5. emisnej triedy a spĺňa podmienky ekodizajnu.

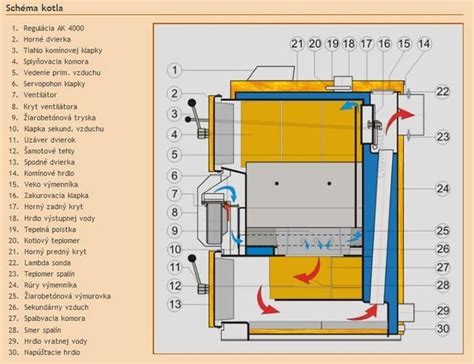

Konštrukcia splyňovacieho kotla

Pyrolýzny kotol zvyčajne pozostáva z dvoch komôr: prvá slúži na naloženie paliva a druhá na spaľovanie drevoplynu a dodatočného vzduchu. Medzi časté prvky konštrukcie patria:

• Násypka: Priestor pre naloženie paliva (drevených polien). V nej horí palivo len v spodnej časti.
• Tryska (spaľovacia dýza): Miesto, kde sa drevoplyn mieša so sekundárnym vzduchom a dochádza k jeho spaľovaniu.
• Odťahový ventilátor: Zabezpečuje odvod vzniknutých spalín do komína a zabraňuje zadymeniu miestnosti pri prikladaní.
• Výmenník tepla: Odovzdáva teplo zo spalín do vody na kúrenie.
• Popolník: Zberná nádoba na popol, ktorý sa prepadá cez rošt.
• Riadiaca jednotka: Ovláda priebeh vykurovania a pripojené systémy (napríklad ohrev teplej vody).

Moderné kotly ako OPOP H4EKO-D dosahujú vďaka vysokej účinnosti viac ako 90 % nižšiu spotrebu paliva pri rovnakej teplotnej pohode. Splyňovacie kotly ATTACK ponúkajú nadrozmernú nakladaciu komoru pre dlhé horenie a kvalitnú oceľovú konštrukciu.

Kotol vo vodnom plášti

Alternatívnou konštrukciou pre domáce kotly je systém, kde sú steny kotla dvojité a medzi nimi cirkuluje chladiaca kvapalina. Tento dizajn zabezpečuje rýchlejší ohrev a stálu cirkuláciu vody, čím sa zvyšuje prenos tepla. Dvojplášťová oceľová zváraná konštrukcia (vnútorné plechy o hrúbke 5 mm, vonkajšie 4 mm) je zaplnená vodou a voda je aj v pevnom rošte, zhotovenom zo žiaruvzdorných rúrok. Toto riešenie umožňuje vysoké využitie tepla a zabraňuje podchladzovaniu kotla pod 65°C, čím sa znižuje kondenzácia vodných pár, kyselín a dechtov v násypke.

Materiály a konštrukcia domáceho kotla na drevo

Pri výrobe kotla na drevo je kľúčové použiť kvalitné a odolné materiály, ktoré sú schopné odolať vysokým teplotám a tlaku. Medzi najčastejšie používané materiály patria:

• Kotlová oceľ: Špeciálny typ ocele určený pre kotly a tlakové nádoby, vyznačujúci sa vysokou pevnosťou a odolnosťou voči korózii.
• Žiaruvzdorná oceľ: Používa sa na výrobu spaľovacích komôr, roštov a iných častí vystavených vysokým teplotám.
• Izolačné materiály: Minerálna vlna, polyuretánová pena alebo iné materiály na minimalizáciu tepelných strát a udržanie tepla.
• Liatinové rošty: Pre klasické kotly alebo kombinované spaľovanie, odolávajú vysokým teplotám.
• Oceľové rúry: Rôznych priemerov, pre vodné okruhy a výmenníky tepla.
• Dvere kúreniska a popolníka, tlmiče, ventily a armatúry.

Základná konštrukcia domáceho kotla na drevo často vychádza z kovového suda (napr. 200 litrový), ktorý slúži ako hlavné teleso. Do neho sa integruje spaľovacia komora, popolník a výmenník tepla. Pre efektívne spaľovanie je dôležitý správne navrhnutý rošt a systém prívodu vzduchu. Výroba kotla si vyžaduje základné zručnosti v práci so zváracím zariadením, uhlovou brúskou a vŕtačkou.

Pre úspešnú výrobu je vhodné použiť hotové výkresy a presne vypočítať potrebné rozmery a výkon. Orientácia pre výpočet výkonu je 1 kW na každých 10 m² plochy, s pridaním 10% rezervy. Objem kotla sa vypočíta na základe dennej spotreby energie a výhrevnosti paliva.

Regulácia činnosti kotla

Regulácia teploty vody vo vodnom okruhu sa vykonáva pomocou termostatu, ktorý je spojený s pákou ovládanou klapkou dúchadla. Po dosiahnutí požadovanej teploty termostat otvorí alebo zatvorí klapku, čím sa reguluje prívod vzduchu. Pokročilejšie systémy využívajú ventilátor na nútené vstrekovanie vzduchu do pece, čo zabezpečuje dokonalé spaľovanie paliva a udržiavanie teploty aj po vyhorení.

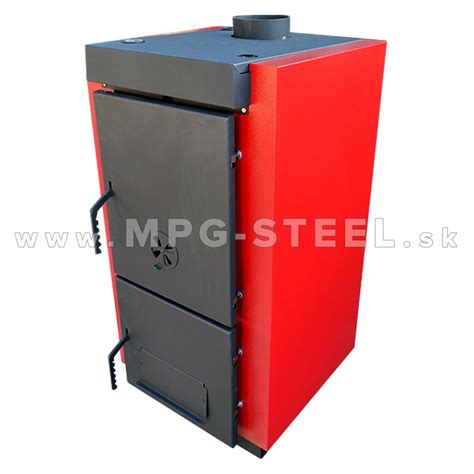

Regulátor výkonu je termostatický retiazkový regulátor spaľovacieho vzduchu pre reguláciu tepelných zdrojov na tuhé palivá. Kovová konštrukcia a kompozitná hlavica zaisťuje odolnosť voči vysokým teplotám a mechanickému poškodeniu.

Vhodným riešením pre udržanie konštantnej teploty vratnej vykurovacej vody vstupujúcej do kotla na 65°C je použitie zmiešavacieho zariadenia (tzv. čerpadlovej skupiny ako Regumat Attack-Oventrop, Atmos Ladomat) alebo samostatného termoregulačného zmiešavacieho ventilu. Obidve riešenia umožňujú vytvorenie oddeleného kotlového a vykurovacieho okruhu, čím sa zabráni podchladzovaniu kotla pod 65°C a zníži sa kondenzácia vodných pár, kyselín a dechtov v násypke kotla.

Výhody splyňovacích kotlov na drevo

Splyňovací kotol je ideálny pre domy s dostatkom miesta na kotolňu a sklad paliva, a pre tých, ktorí majú dostupné palivové drevo. Majitelia domov si čoraz viac uvedomujú, že vykurovanie drevom môže byť nielen ekonomické, ale aj ekologické. A splyňovací kotol na drevo maximalizuje využitie energie skrytej v drevnej hmote.

• Vysoká účinnosť: Splyňovací kotol dosahuje účinnosť bežne nad 85-90 %, pričom modely ako OPOP H4EKO-D dosahujú viac ako 90 % a peletové kotly dokonca cez 93 %. Takmer všetka energia paliva sa využíva na kúrenie.
• Nízka spotreba paliva: Vďaka efektívnejšiemu spaľovaniu drevoplynu môžete očakávať úsporu paliva až 30-50 % v porovnaní s klasickými kotlami.
• Ekologická prevádzka: Drevo ako obnoviteľná surovina je CO₂ neutrálne a pri spaľovaní v moderných kotloch produkuje minimálne množstvo emisií. Spĺňajú prísne emisné normy (4. a 5. emisná trieda, Ecodesign).
• Dlhá doba horenia: Bežná doba horenia na jednu dávku dreva môže byť 5-8 hodín, čo znižuje frekvenciu prikladania. Veľké násypné šachty umožňujú pomalé spaľovanie paliva.
• Menej popola a dymu: Dokonalé spaľovanie minimalizuje tvorbu dechtu a nespálených plynov, čo znižuje zanášanie komína a emisie do ovzdušia.
• Nezávislosť: Pre ľudí, ktorí majú vlastný zdroj dreva alebo preferujú obnoviteľné palivá, predstavuje splyňovací kotol racionálne dlhodobé riešenie, najmä v oblastiach bez plynofikácie.

Porovnanie splyňovacieho a klasického kotla na drevo

Nevýhody a limity kotlov na drevo

Hoci kotly na drevo ponúkajú mnoho výhod, je dôležité poznať aj ich nevýhody a obmedzenia:

• Nároky na palivo: Splyňovací kotol vyžaduje suché drevo s nízkou vlhkosťou (ideálne pod 20 %). Mokré drevo výrazne znižuje účinnosť, zvyšuje spotrebu a vedie k vyššej tvorbe dechtu a emisií.
• Častejšie prikladanie: Hoci splyňovacie kotly majú dlhšiu dobu horenia, stále vyžadujú manuálne prikladanie paliva (v mrazivých dňoch aj dvakrát denne).
• Vyššia počiatočná investícia: Splyňovacie kotly sú drahšie na začiatku v porovnaní s klasickými, hoci sa investícia vráti v úsporách na palive.
• Potreba priestoru: Kotly na drevo, najmä s akumulačnou nádržou, vyžadujú viac inštalačného priestoru ako bežné kotly. Tiež je potrebné mať dostatok miesta na skladovanie dreva.
• Pravidelná údržba: Vyžadujú pravidelné čistenie výmenníka tepla a popolníka, ako aj kontrolu komína.

Prevádzka a údržba kotla na drevo

Pre optimálnu a bezpečnú prevádzku kotla na drevo je nevyhnutná správna údržba a dodržiavanie pokynov výrobcu.

Kvalita paliva a jej vplyv na výkon

Kvalita paliva je kľúčová. Pre splyňovací kotol na drevo je optimálna vlhkosť dreva pod 20 %. Čerstvé drevo má často aj 50 % vlhkosti, čo znamená, že veľká časť energie sa spotrebuje na odparenie vody. Používaním suchého dreva dosiahnete nižšiu spotrebu paliva, vyšší výkon, čistejšie spaľovanie, menej popola a dymu a dlhšiu životnosť kotla. Drevo sušte minimálne 12 mesiacov, ideálne 18-24 mesiacov v dobre vetranom prístrešku. Odporúčané palivo je suché štiepané a polenové drevo, s minimálne 12% a maximálne 20% vlhkosti a s výhrevnosťou 15-17 MJ/kg. Možno spaľovať aj veľkokusý drevený odpad s hrubými polenami.

Údržba a servis

Splyňovací kotol si vyžaduje pravidelné čistenie výmenníka tepla, popolníka a kontrolu komína. Čistiace intervaly odporúčajú výrobcovia, no vo väčšine domácností postačí kontrola raz za 1-2 týždne. Dôležité sú tiež pravidelné servisné prehliadky aspoň raz ročne. Na životnosť má negatívny vplyv najmä používanie vlhkého dreva, nedostatočný ťah komína, nesprávne nastavenie primárneho a sekundárneho vzduchu a zanedbaná údržba.

Najčastejšie chyby používateľov a ako sa im vyhnúť

• Kúrenie mokrým drevom: Znižuje účinnosť, zvyšuje zanášanie kotla a komína dechtom.
• Príliš rýchle zníženie teploty kotla: Môže spôsobiť kondenzáciu a koróziu teplovýmenných plôch.
• Nesprávna regulácia vzduchu: Pri nesprávnom nastavení môže kotol dymiť alebo sa prehrievať.
• Nedostatočná izolácia domu: Ani najlepší kotol nezachráni zle zateplenú budovu pred vysokými tepelnými stratami.

Výkon kotla a akumulačná nádrž

Výkon kotla by mal byť primeraný veľkosti domu a jeho tepelným stratám. Najčastejšou chybou je predimenzovanie kotla. Príliš silný kotol bude často prerušovať prevádzku, pracovať neefektívne a skracovať si životnosť. Orientácia pre výpočet výkonu je:

• Dom s dobrou izoláciou: 50-70 W/m²
• Starší alebo nezateplený dom: 90-120 W/m²

V praxi to znamená, že pre rodinný dom o veľkosti 150 m² postačí kotol s výkonom približne 15-20 kW. Pre dom s rozlohou 150 m² sa odporúča kotol s výkonom 15-25 kW.

Pripojenie kotla k akumulačnej nádrži má zásadný význam. Umožňuje optimálne využitie až 100% výkonu kotla a efektívne skladovanie prebytočného tepla. Jej prínos sa osvedčí najmä v letnom období, kedy sa potreba výroby tepla a teplej vody nie je rovnomerná, preto sa prebytočne vyrobené teplo ukladá v akumulačnej nádrži. Akumulačná nádrž zvyšuje tepelný komfort, predlžuje životnosť kotla a eliminuje časté prikladanie. Prevádzka kotla na spaľovanie dreva bez prepojenia s akumulačnou nádržou by nemala klesať pod výkon 50%. Slabé, nedokonalé horenie môže totiž okrem nízkej účinnosti výroby tepla, zapríčiniť aj nadprodukciu škodlivín, zanášanie komína spalinami a následné dymenie. Pri nízkom výkone tak môže dôjsť dokonca ku korózii teplovýmenných plôch kotla.

Bezpečnosť a legislatíva

Bezpečnosť je pri výrobe a prevádzke kotla na drevo absolútnou prioritou. Je nevyhnutné:

• Konštrukcia kotla: Použiť kvalitné materiály a zváracie techniky, aby kotol odolal vysokým teplotám a tlakom.
• Inštalácia kotla: Dodržiavať platné predpisy a normy, zabezpečiť dostatočné vetranie a odvod spalín.
• Prevádzka kotla: Dodržiavať návod na obsluhu, pravidelne kontrolovať a čistiť kotol a komín.

Výroba a inštalácia kotla na drevo môže podliehať rôznym legislatívnym požiadavkám a vyžadovať si stavebné povolenie alebo revíziu autorizovaným technikom. Je dôležité informovať sa na príslušných úradoch o platných predpisoch a normách, vrátane emisných limitov.

Alternatívy k drevným kotlom

Okrem kotlov na drevo existujú aj iné možnosti vykurovania. Medzi ne patria:

• Plynové kotly: Vyznačujú sa vysokou účinnosťou, jednoduchým používaním a relatívnou lacnosťou paliva. Vyžadujú však povolenie od plynárenskej služby a špecifické podmienky inštalácie.
• Elektrické kotly: Sú jednoduché na inštaláciu, ale majú vyššie náklady na prevádzku.
• Izbové termostaty: Slúžia na reguláciu teploty a môžu ovládať rôzne vykurovacie systémy. Pri výbere termostatu je dôležité zvážiť typ regulácie, kompatibilitu s vykurovacím systémom, prehľadnosť displeja a jednoduchosť ovládania. Správne umiestnenie termostatu je kľúčové pre presné meranie teploty a efektívne fungovanie vykurovacieho systému, mal by byť umiestnený v obytnej zóne, mimo priamych zdrojov tepla alebo chladu.

Výber správneho splyňovacieho kotla na drevo

Ak sa rozhodujete pre nový splyňovací kotol, venujte pozornosť niekoľkým zásadným parametrom. Ten správny model sa vyberá podľa veľkosti domu, systému vykurovania aj finančných možností.

• Výkon kotla: Zvoľte výkon primeraný tepelným stratám vášho domu, aby sa predišlo predimenzovaniu.
• Účinnosť a emisná trieda: Moderný splyňovací kotol by mal spĺňať emisnú triedu 5 a garantovať vysokú účinnosť.
• Kvalita a hrúbka kotlového plechu: Zabezpečuje dlhú životnosť kotla.
• Veľkosť násypky: Väčšia násypka znamená dlhšiu dobu horenia a menej časté prikladanie.
• Typ regulácie: Mechanická, elektronická alebo plne automatická regulácia.
• Možnosť pripojenia akumulačnej nádrže: Pre optimálnu prevádzku je takmer nevyhnutná.
• Cena vs. prevádzkové náklady: Splyňovací kotol je síce drahší na začiatku, no lacnejší na prevádzku. Investícia sa môže vrátiť už za 2-4 vykurovacie sezóny.

Medzi overené značky splyňovacích kotlov patria ATMOS, ATTACK, MAGA, VIGAS a OPOP, ktoré ponúkajú široký rozsah výkonov a technických riešení.
