Komplexný sprievodca kotvením zábradlia do balkónovej dosky

Správne kotvenie zábradlia je kľúčové pre bezpečnosť, životnosť aj vzhľad vášho riešenia. Zábradlia sú kľúčovým bezpečnostným prvkom na balkónoch, terasách, schodiskách a v priemyselných budovách. Zabezpečenie spoľahlivého kotvenia zábradlia bez rizika jeho porušenia s následkom pádu jeho súčastí, vecí, alebo dokonca osôb je nevyhnutné počas celej doby užívania.

Základné spôsoby ukotvenia zábradlia

Spôsob ukotvenia zábradlia môže byť riešený zhora, zboku alebo vo výnimočných prípadoch zospodu balkónovej alebo schodiskovej dosky. Výber správnej metódy kotvenia závisí od typu podkladu, materiálu zábradlia a jeho zaťaženia.

Kotvenie zábradlia zhora

Najčastejšie sa uplatňuje kotvenie zábradlia zhora. Vodotesnosť kotviacich otvorov cez hydroizoláciu sa zabezpečí vodotesným polyuretánovým tmelom U 500 alternatívne silikónovým tmelom. Dôkladne nanesený tmel do prevedených otvorov zabezpečí dostatočnú vodotesnosť spoja.

Kotvenie sa môže realizovať:

• Vložením kotviaceho prvku pri realizácii nosnej konštrukcie balkónov, lodžií, alebo schodiskových dosiek, s možnosťou prikotvenia o oceľovú výstuž s možnou úpravou hydroizolácie pri jej uložení.
• Ukotvením zábradlia na nosnú konštrukciu na už realizovanú hydroizoláciu.

Nevýhodou uvedeného riešenia je zmenšenie šírky, najmä u schodiskového ramena, a narušenie rovinnej súvislosti hydroizolačnej vrstvy balkónov, lodžií, terás a pod.

Bočné kotvenie zábradlia

Kotvenie zábradlia zboku odstraňuje uvedené nedostatky kotvenia zhora. Vyžaduje však náročnejšie riešenie stĺpika zábradlia. Bočné kotvenie zábradlia používame pre lepšie využitie priestoru, kde je zábradlie, napr.: interiérové schodisko, galéria na poschodí, loggia, balkón, terasa. Umiestnením stĺpika zábradlia mimo plochu získame celú šírku až po okraj priestoru.

Problematické použitie takéhoto typu kotvenia je pri schodisku s malým alebo žiadnym zrkadlom medzi schodiskovými ramenami. Problémom môže byť aj relatívne tenká hrúbka balkónovej dosky, ktorá neumožňuje dokonale ukotviť stĺpik. Bočné kotvenie tiež neumožňuje použiť stĺpik v rohu zábradlia, ale vždy sa musí použiť stĺpik pred aj za zalomením zábradlia, napr. v rohu balkónu.

Kotvenie zábradlia zospodu

Kotvenie zospodu sa uplatňuje vo výnimočných prípadoch kotvenia zábradlia na balkónovú dosku.

Sklenené zábradlia a ich kotvenie

Sklenené zábradlie pôsobí ľahko a zároveň elegantne, antracitový profil tomu dodáva kontrast. Pre tmavé a celkom uzavreté vnútorné priestory, ako sú schodiská, sklenené zábradlie pomôže otvoriť a presvetliť priestor s dostatkom svetla. Sklenené balustrády vyzerajú rovnako dobre v domácnostiach, komerčných nákupných centrách, administratívnych budovách alebo na verejných priestranstvách. Hodia sa do tradičných aj moderných priestorov.

Správne kotvenie skla rozhoduje o bezpečnosti, životnosti aj vzhľade vášho riešenia. Kotvenie skleneného zábradlia rozhoduje o tom, ako budete sklenené zábradlie vnímať, ako bude v priestore na vás pôsobiť. Umožňuje vytvárať prvý dojem, dotyk elegancie a štýlu. Sklenené zábradlie je laminované, kalené a lepené s minimálnou hrúbkou 16.76 mm, čo zaručuje vysokú pevnosť, odolnosť a dlhodobú spoľahlivosť, ktorá potvrdzuje splnenie najprísnejších noriem STN 74 3305.

Vzhľadom na účel zábradlia, musí byť balustráda, vrátane kotvenia, schopná prenášať požadované zaťaženie na celú nosnú konštrukciu. Zábradlie musí v prvom rade spĺňať bezpečnostné normy. Kotvenie môže byť tvorené pevnými úchytmi alebo zapustením do profilu. Kotviace profily bývajú priamo zabudované do priľahlej nosnej konštrukcie, spravidla sa jedná o zabetónované kotevné dosky. Sklo sa vynikajúco kombinuje s drevom, antikorom i kovom, čo vám dáva možnosť vybrať si dizajn presne podľa vašich požiadaviek.

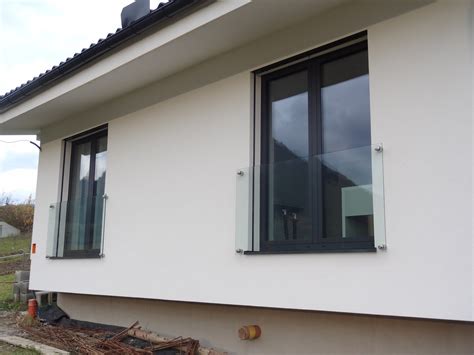

Sklenené zábradlie s uchytením na terčoch

Uchytenie zábradlia zo skla na terčoch je najbežnejší typ skleného zábradlia. Má širokú paletu možností použitia. Z viacerých ohľadov ide o ekonomickú verziu. Sklenené zábradlie na terčoch môžete umiestniť do interiéru domácnosti i firmy, k vstupnému schodisku, či na balkón alebo na presklenie terasy. Bodové úchyty musia udržať váhu celého zábradlia, preto volíme väčší počet terčov, ktoré sú rovnomerne rozmiestnené, aby rozložili váhu zábradlia a zabezpečili jeho pevnosť. Zábradlie na terčoch je možné kotviť okrem betónu aj do dreva, či do oceľovej konštrukcie. Minimálna výška betónovej dosky pre uchytenie terčov, najčastejšie cez chemickú kotvu, je 250 mm.

Bodové kotvenie môže vyzerať aj ako zapustené. Platí najmä pre schodiskové zábradlie s uchytením skleneného zábradlia zboku do schodníc. Pomocou bodových úchytov, s použitím vrchnej krytky vo farbe stupňov schodiska, docielime efekt zapusteného zábradlia.

Sklenené zábradlie s bočným kotvením do profilu

Na vytvorenie čistého spojenia medzi sklenenou zábradlí a priľahlou podlahou alebo obkladom používame nerezové profily. Eliminujeme nutnosť vŕtania dier pre bočné úchyty, aby samonosné zábradlie pevne držalo na mieste. Môžete sa o sklenené zábradlie spokojne oprieť. Ak by vám pri opieraní nevyhovoval priamy dotyk so sklom, vo vrchnej časti môže pribudnúť madlo na zábradlie. Pre bezrámové zábradlie na terasu môžu byť sklenené panely uchytené na mieste aj konštrukčne náročnejším spôsobom, aby sme zabezpečili napríklad aj odvodnenie terasy. Kovový profil je vložený z bočnej časti podlahy. Táto voľba vyžaduje skoršiu prípravu v rannej fáze výstavby alebo rekonštrukcie a o niečo viac času a zručností. Na druhej strane, kotvenie skla do profilu vám prinesie odmenu nerušeným výhľadom, cez ktorý môžete obdivovať okolie, najmä na terase.

Prémiový systém kotvenia s uchytením zábradlia zboku je vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Celý kotviaci profil môže byť zároveň prekrytý. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie do betónu, do železa, do dreva. Bočné kotvenie do profilu nie je automaticky možné všade, preto pre nájdenie optimálneho riešenia vám odporúčame vopred s nami skonzultovať vaše predstavy, najmä z dôvodu množstva faktorov vplývajúcich na vhodnosť použitia tohto spôsobu uchytenia skleného zábradlia.

Sklenené zábradlie so spodným kotvením do profilu

Špeciálne prispôsobené U profily vám umožňujú nainštalovať balustrádu priamo na hranu betónového povrchu, aby ste optimálne využili priestor. Výsledkom je hladšie spojenie medzi zábradlím a priľahlými podlahami alebo obkladmi. Kotviaci systém so spodným kotvením patrí k prémiovým spôsobom uchytenia zábradlia. Vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaca lišta môže byť zároveň prekrytá. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie prevažne do betónovej a do železnej konštrukcie. Pri tomto type uchytenia zábradlia zo skla, nie je vhodné kotvenie do dreva. Dôležitá je vzdialenosť od okraja dosky.

Sklenené zábradlie so spodným kotvením so zapustením do podlahy

Prémiovou možnosťou skleneného zábradlia, ktoré je extrémne pevné a bezpečné, je umiestniť kotviaci profil zábradlia pod podlahu alebo obloženie. Keď chcete dosiahnuť dokonale čisté spojenie medzi sklom zábradlia a okolitou podlahou alebo obkladom, kde nie je viditeľný kotviaci prvok. Úžasne s týmto riešením vyniknú verejné priestory, ako sú štadióny, letiská a nákupné centrá. Tento prémiový systém kotvenia so zapustením do spodu je vhodný pre špeciálne typy kotvenia, kde sa počíta s minimalizmom. Kotviaci profil môže byť zároveň prekrytý. Vhodné pre interiér aj pre exteriér. Vhodné kotvenie do betónu, do železa. Nie je vhodné kotvenie do dreva.

Sklenené zábradlie s uchytením na kotvách (spigoty)

Kotvy na zábradlie bezpečne držia sklo na svojom mieste a bránia mu v posúvaní, pohybe alebo kolísaní. Nožičky nemusia byť objemné. Môžete si zvoliť tenký a nenápadný dizajn vyrobený z nehrdzavejúcej ocele. Výhodu majú aj vtedy, keď riešite plynulé odvodnenie terasy. Kľúčovou vecou, na ktorú treba pamätať pri navrhovaní zábradlia na kotvách je rozloženie hmotnosti a dostatočný počet nožičiek. Často je doplnené o nerezové madlo na zábradlie, ktoré poskytuje komfort pri opieraní sa. Nerezové nožičky na zábradlie, známe aj ako spigoty, sú alternatíva k uchyteniu cez terčový systém. Kotvy na zábradlie sú vhodnejšie tam, kde je výška betónovej dosky pre uchytenie nižšia ako 150 mm. Sú rovnako vhodné pre použitie v interiéri aj v exteriéri. Dajú sa kotviť do dreva, do betónu, aj do oceľovej konštrukcie. Najčastejšie sa kotvy, spigoty kotvia do podlahy zhora.

Antikorové zábradlia a ich kotvenie

Antikorové, nerezové zábradlie sa pomaly stáva súčasťou budov, rodinných domov, obchodných centier aj bytových komplexov. Mnoho vlastníkov starších domov, ktorí uvažujú nad zmenou svojho starého oceľového zábradlia, už neuvažuje nad rovnakým materiálom vyžadujúcim pravidelnú údržbu, ale chce zmenu. Antikor, ako bezúdržbový materiál, vyniká aj po estetickej stránke. Nie je len súčasťou domu pre dodržanie noriem bezpečnosti, ale má aj funkciu architektonického zvýraznenia priečelia domu, balkónov, terasy, schodov vnútorných aj vonkajších.

Takéto riešenie dokáže oživiť - zvýrazniť budovu, dodať nádych luxusu na každom modernom objekte, či už je to relatívne starší dom, alebo novostavba. Dnes sú antikorové zábradlia porovnateľné nákladmi na realizáciu s klasickým zváraným oceľovým zábradliam s nutnou povrchovou úpravou, teda náterom proti korózii. V podstate existujú dva hlavné smery pri výrobe a montáži antikorového zábradlia: "zvárané" zábradlie a modernejší systém bez nutnosti zvárania.

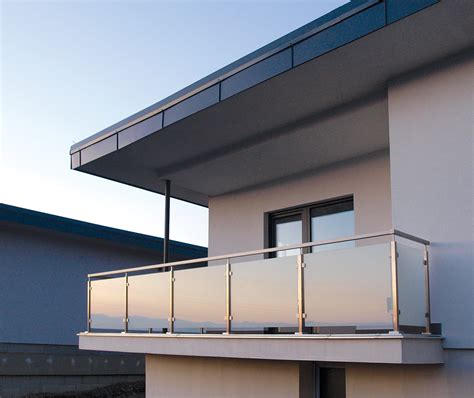

Nerezové zábradlie s bočnými úchytmi

Antikorové zábradlia so sklenenými výplňami sú bez ohľadu na extrémy počasia alebo frekvenciu používania vhodnou možnosťou. Na rozdiel od bezrámového zábradlia obsahuje viac zložitejšiu konštrukciu, ktorá však bude pevne držať na mieste. Vďaka tomu je populárnou voľbou pre použitie na vonkajších balkónoch a na schodiskách s vysokou premávkou, ako napríklad v administratívnych budovách s množstvom kancelárií. Sklo býva vsadené medzi stĺpiky cez úchyty po bokoch konštrukcie zábradlia. Ľahko sa uchopí a pri kombinácii nerezu a skla, ľuďom umožňuje cítiť sa bezpečne.

Oceľové zábradlie s nerezovou sieťou

Nerezová lanková sieť je novinkou, ktorá plní funkciu interiérového zábradlia s výnimočným dizajnom. Nerezová sieť je istá náhrada skla, najmä pri inštalácii v interiéri. Zabezpečí priehľadnosť a so zariadením v industriálnom štýle pekne dotvára celkový efekt priestoru. Hliníkové profily sú systémy navrhnuté pre presnú montáž a čisté línie; dostupné pre kotvenie zhora aj z boku, s vysokou odolnosťou voči počasiu. Ideálne ako prvá voľba pre balkóny a terasy. Balkóny a terasy: uprednostnite kotvenie skla do hliníkových profilov.

Bezpečnostné normy a skúšky

Samotné zábradlie lodžií a balkónov je vlastne konštrukcia, ktorá chráni osoby pred pádom do hĺbky, a teda chráni zdravie a život. Samotná skúška slúži na preukázanie bezpečnosti konštrukcie a výplne zábradlia pri náraze osoby. Podstatou skúšky je vystavenie konštrukcie zábradlia účinku nárazu skúšobného telesa dopadajúceho s požadovanou energiou kolmo na povrch výplne. Ide o tzv. kyvadlovú skúšku, pri ktorej je nárazová energia výsledkom hmotnosti telesa zaveseného ako kyvadlo a výšky pádu. Bod nárazu smeruje do miest s najmenšou odolnosťou výplne.

Použitie cementotrieskových dosiek CETRIS® pre výplne zábradlí

Doposiaľ výrobca dosiek CETRIS®, akciová spoločnosť CIDEM Hranice, ponúkal odskúšané skladby výplní zábradlia pre úžitkové kategórie podľa ČSN EN 1991-1-1 A a B, teda občianske a kancelárske objekty. Vzhľadom na dopyt zo strany zákazníkov na skladbu výplne zábradlia pre verejné a administratívne budovy (napr. múzeá, športové haly - tribúny…) boli v akreditovanej skúšobni Ikates Teplice, s. r. o., vykonané skúšky dosiek aj na vyššiu intenzitu energie nárazu - 466 J.

Skladby výplní zábradlia CETRIS® a ich kotvenie

Nižšie uvedená tabuľka sumarizuje možnosti použitia cementotrieskových dosiek CETRIS® pre rôzne kategórie záťaže a spôsoby kotvenia.

Dôležité aspekty kotvenia

Pri montáži zábradlia na drevené podklady (napr. drevené terasy alebo schodiská) je dôležité použiť vhodné skrutky alebo svorníky s dostatočnou dĺžkou a pevnosťou. Pri inštalácii zábradlí na oceľových konštrukciách (napr. priemyselné plošiny) sa obvykle používajú skrutky, nity alebo zvárané spoje. Jedným z najbežnejších spôsobov upevnenia zábradlia do betónového podkladu, ktoré sa používa pri balkónoch, lodžiách a schodiskách, je chemická kotva. Ide o vysokopevnostné riešenie, ktoré zahŕňa vyvŕtanie otvoru, jeho vyplnenie špeciálnou chemickou maltou a vloženie závitovej tyče alebo skrutky. Správny výber kotviaceho materiálu je rozhodujúci pre životnosť a bezpečnosť zábradlia. Radi vám pripravíme odporúčanie kotvenia podľa podkladu, lokality a štýlu.
