Vodovodné potrubie: Komplexný sprievodca inštaláciou, údržbou a výmenou

Vodovodné potrubie je neoddeliteľnou súčasťou inžinierskej infraštruktúry a kľúčovým prvkom inštalácií v bytoch, domoch a bytových domoch. Správne navrhnutý a kvalitne zrealizovaný vodovodný systém zabezpečí nielen komfort, ale aj dlhodobú funkčnosť a úsporu nákladov. Bez spoľahlivých rozvodov vody by moderný život nebol možný.

Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Inštalácia vodovodného potrubia je kľúčová pri stavbe aj rekonštrukcii. Správne rozvody zabezpečia pohodlnú prevádzku a bezpečnú dodávku pitnej vody.

Základné komponenty vodovodného systému

Vodovodný systém v dome tvorí sieť rúr, armatúr a ventilov, ktoré privádzajú pitnú aj teplú vodu ku všetkým odberným miestam - od drezu až po práčku. Sústava zahŕňa hlavný prívod, rozvody a odbočky zabezpečujúce rovnomerný tlak vody v celom dome.

Verejný a vnútorný vodovod

Verejný vodovod tvoria objekty a zariadenia, ktoré slúžia verejnej potrebe a umožňujú hromadné zásobovanie obyvateľstva a iných odberateľov vodou. Meradlo umiestnené na vodovodnej prípojke je príslušenstvom verejného vodovodu. Vodovodné prípojky nie sú verejným vodovodom ani jeho súčasťou, sú iba úsekom potrubia, ktorý spája rozvádzaciu vetvu verejnej vodovodnej siete s vnútorným vodovodom nehnuteľnosti alebo objektu, okrem meradla, ak je osadené. Pripojenie na rozvádzaciu vetvu s uzáverom je súčasťou verejného vodovodu. Vnútorný vodovod je zariadenie odberateľa (vodovodné potrubie, inštalácie s príslušenstvom, ktoré slúžia na rozvod dodávanej vody na pozemku a v objektoch odberateľa).

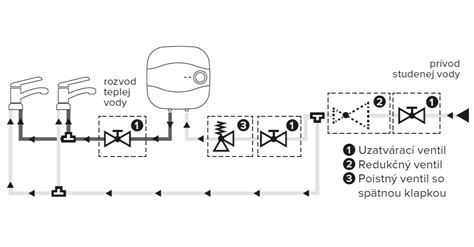

Hlavný ventil, vodomer a redukčný ventil

Na mieste, kde končí pripojenie na verejný vodovod a začína vedenie domu, je nainštalovaný hlavný ventil na otváranie alebo zatváranie vody v celej budove. Vedľa hlavného ventilu je vodomer, meradlo merajúce spotrebu vody v m3. Množstvo spotrebovanej vody merané vodomerom je základom pre výpočet mesačného poplatku za vodu. Odberatelia vody môžu pomocou meradla kontrolovať a zaznamenávať množstvo skutočne použitej vody, tiež môžu kontrolovať tesnosť vnútorných vodovodných potrubí. Odberateľom vody sa odporúča občas skontrolovať vodomer a jeho stav, pretože by sa mohol pokaziť a spôsobiť nekontrolovaný odtok vody. Na vodovodnom potrubí vedľa vodomeru je umiestnený redukčný ventil. Zaisťuje primeranú úroveň tlaku vody v potrubí. Nesprávny tlak môže poškodiť potrubie alebo zničiť zariadenia nainštalované v budove.

Horizontálne a vertikálne rozvody

Hlavnou časťou domovej inštalácie je domové vodovodné potrubie, ktoré môže byť v budove inštalované vertikálne alebo horizontálne. Vodorovné rúry sú položené v podlahe alebo strope, je dôležité, aby boli vo vhodnom sklone. Ak sklon nie je možné navrhnúť pre príliš veľké vzdialenosti alebo iné architektonické prekážky, je možné inštalovať čerpadlá. Väčšina bytových domov má ležaté a zvislé rozvody tzv. stupačky už po životnosti. Sú takmer vždy skryté za stenou bytového jadra alebo konštrukciu podhľadu vo vestibuloch a tým aj mimo pozornosti. Avšak až do momentu prvej a určite nie poslednej poruchy.

Dôvody na výmenu a rekonštrukciu rozvodov

Väčšina bytových domov z čias hromadnej bytovej výstavby z druhej polovice 20. storočia má rozvody zdravo-technickej inštalácie mierne povedané na hranici životnosti. K jej skráteniu prispeli aj rôzne spôsoby prestavby bytových jadier majiteľmi bytov, čo malo za následok aj pri malých netesnostiach zavlhnutie podlahy v bytovom jadre a prehrdzavenie plynových potrubí. Inkrustácia a teda zanesenie vodovodného potrubia usadeninami malo za následok zníženie prietoku, zníženie teploty TÚV a tým pádom priamy dosah na kvalitu bývania a mesačné náklady. Pri akýchkoľvek problémoch s rozvodmi, hlavne z finančných dôvodov, sa realizovali len čiastkové opravy. Kvalitný návrh a precízna montáž sú kľúčom k dlhej životnosti a bezproblémovej prevádzke, ktorá vydrží desiatky rokov.

Súčasťou projektu je samozrejme aj demontáž pôvodných rozvodov. Bežne sa v minulosti používalo v bytových domoch pre splaškovú kanalizáciu azbestocementové (AZC) potrubie. Dnes s ním môže manipulovať iba spoločnosť, ktorá má na to oprávnenie, nakoľko sa jedná o nebezpečný odpad.

Plánovanie a projektovanie inštalácie

Pred inštaláciou je nutné dôkladne naplánovať celý systém rozvodov vody. Projekt by mal obsahovať rozmiestnenie všetkých odberných miest, ventilov aj priemery potrubí pre rovnomerný tlak a jednoduchú údržbu. Bez vôle, ochoty a rozhodnutia vlastníkov, ktorí berú na vedomie, že musia sprístupniť svoj byt to nie je možné.

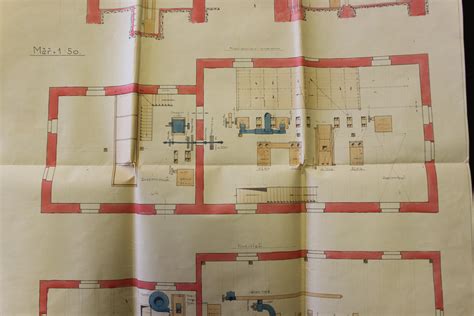

Projektová dokumentácia a koncepcia

Spracovanie projektovej dokumentácie je nevyhnutné. Len zriedka disponuje správca alebo SVB pôvodnou projektovou dokumentáciou. Pre zmysluplne spracovaný projekt výmeny rozvodov je však obhliadka so zmeraním skutkového stavu dôležitá. O.i. sa zakreslia vstupy jednotlivých médií do bytového domu a vyústenie splaškovej resp. dažďovej kanalizácie. Nová zdravo-technická inštalácia by mala zohľadňovať súčasne platné normy, vyhlášky, trendy a samozrejme požiadavky vlastníkov. Medzi najbežnejšie požiadavky patrí zmena trasy ležatých rozvodov s trvalým sprístupnením uzatváracích stupačkových ventilov, aby bolo možné kedykoľvek stupačku v prípade potreby uzatvoriť. Rozvody vedené v stene alebo podlahe musia byť prístupné na kontrolu, ideálne s revíznymi otvormi. Potrubie sa ukladá s miernym spádom na jednoduché vypúšťanie a spája sa pomocou tesnení vhodných pre daný materiál. Každá vetva systému by mala mať vlastný uzatvárací ventil, aby bolo možné vykonávať opravy bez odstavenia celej inštalácie.

Rozsah výmeny a požiadavky

Rozsah výmeny závisí od projektanta, obhliadky, komunikácie s vlastníkmi a finančných prostriedkov, akej časti rozvodov v bytovom dome sa dotkne ich výmeny. Vlastníci majú pri výmene rozvodov jednoznačné požiadavky na životnosť, hygienické normy, požiarno-bezpečnostné predpisy a samozrejme istú mieru komfortu. Tu musí zohrať svoju úlohu projektant. Samotnej realizácii predchádza obhliadka bytov, aby sme si urobili obraz o jednotlivých prestavbách bytových jadier a s každým vlastníkom sa dohodli na spôsobe jeho spätného uzatvorenia.

Výber vhodného materiálu pre vodovodné potrubie

Pri plánovaní inštalácie vodovodného systému je dôležité vybrať materiál, ktorý zodpovedá typu objektu, prevádzkovým podmienkam aj tlaku vody. Iný materiál je vhodný pre rodinný dom, iný pre bytový dom alebo chaty s občasnou prevádzkou. Zohľadniť je potrebné aj spôsob montáže, niektoré systémy sú vhodné na rýchlu svojpomocnú inštaláciu, iné vyžadujú profesionálne náradie a skúsenosti. Každý materiál má svoje špecifické vlastnosti, odolnosť a životnosť a správna voľba vám zabezpečí bezproblémovú prevádzku na mnoho rokov. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.

Prehľad materiálov a ich použitie

Vodovodné potrubie môže byť vyrobené z kovu, čoraz častejšie sa však používa plastové potrubie, ktoré má dlhšiu životnosť a nehrdzavie. Medzi najbežnejšie používané materiály patria:

Materiály pre ležaté a zvislé rozvody

• Ležaté rozvody:
  • Studená voda: nerezové potrubie z dôvodu požiarnych predpisov a napojenia hydrantov, v čoraz menšej miere sa používa oceľové pozinkované potrubie. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody.
  • Teplá voda: viacvrstvové plasthliníkové potrubie.
  • Kanalizácia: plastové potrubie.
  • Plyn: medené potrubie spájané lisovaním.
• Zvislé rozvody (stupačky):
  • Studená voda: plastové alebo viacvrstvové plasthliníkové potrubie.
  • Teplá voda: viacvrstvové plasthliníkové potrubie.
  • Kanalizácia: plast, prípadne odhlučnené kanalizačné potrubie.
  • Plyn: medené potrubie spájané lisovaním.

Je dôležitý návrh správnych dimenzií, správny výber materiálov aj vzhľadom na tepelnú rozťažnosť potrubia a prípadnú nutnosť použitia kompenzátorov, návrh kvalitných uzatváracích a regulačných armatúr, správny výber tepelnej izolácie potrubí atď.

Potrubia pitnej vody

Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný. Vodovodné rúry z nášho sortimentu vhodné na rôzne riešenia prívodu či už pitnej alebo odpadovej vody.

Odtokové potrubia (kanalizácia)

Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.

Inštalácia vodovodného potrubia krok za krokom

Samotná montáž vodovodného potrubia sa môže líšiť podľa typu materiálu, no princíp zostáva rovnaký - presnosť, čistota práce a správne poradie krokov rozhodujú o výsledku. Aj pri domácej inštalácii sa oplatí pracovať trpezlivo a priebežne kontrolovať, či všetky spoje dobre sedia a potrubie má správny sklon na bezproblémový prietok.

1. Vypnutie prívodu vody: Vypnite prívod vody a úplne vyprázdnite potrubie, aby ste zabránili nechcenému úniku vody počas montáže. Pred začatím práce sa uistite, že hlavný uzáver naozaj tesní.
2. Rezanie rúr: Narežte rúry na presnú dĺžku a dôkladne odstráňte otrepy, ktoré by mohli ovplyvniť tesnosť spojov alebo zachytávať nečistoty. Na rezanie používajte len náradie určené pre daný materiál - napríklad rezačku na plast či meď.
3. Spojovanie častí: Spojte jednotlivé časti potrubia pomocou vhodných tvaroviek, lisovacích alebo zváracích spojov. Dbajte na to, aby všetky spoje boli čisté, rovné a pred spojením zbavené vlhkosti či mastnoty.
4. Upevnenie potrubia: Upevnite potrubie k stene alebo stropu pomocou držiakov s gumovým tlmením, ktoré zabránia prenosu vibrácií a hluku pri prietoku vody. Správne rozostupy medzi držiakmi zabránia prehýbaniu potrubia.
5. Testovanie tesnosti: Otestujte tesnosť systému tlakom vody alebo vzduchu, ideálne pri zvýšenom tlaku o 1 až 2 bary nad prevádzkovú hodnotu. Sledujte spoje, ventily aj koncovky, ak sa objaví únik, spoj znovu dotiahnite alebo prelisujte.

Vodovodné potrubie sa inštaluje do stien, podláh a stropov (zabudované potrubie) alebo na steny, stropy a podlahy (povrchová montáž). Potrubia umiestnené napr. na steny alebo na stropy sa ľahšie udržiavajú a opravujú, pretože pevné časti konštrukcie sa nemusia vŕtať ani búrať. Avšak zabudovaný systém sa stále používa častejšie.

Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá. Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.

Inštalácia odtokových potrubí

Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm. Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.

Priemer potrubia a tlak vody

Správne zvolený priemer potrubia je základom pre rovnomerný tlak vody v celom dome a bezproblémovú prevádzku všetkých spotrebičov. Príliš úzke rúry môžu spôsobovať kolísanie tlaku, hlučnú prevádzku a rýchlejšie opotrebovanie armatúr, zatiaľ čo nadmerne široké potrubie zbytočne zvyšuje náklady na inštaláciu aj spotrebu vody. Ideálne je preto zvoliť priemer podľa dĺžky rozvodu, počtu odberných miest a očakávaného prietoku. Hlavné rozvody by mali mať väčší priemer než jednotlivé prívody, čím sa zabezpečí stabilný tlak, efektívny rozvod a dlhšia životnosť celej inštalácie.

Svojpomocná montáž čerpadla, alebo závlahového systému je úspešná vtedy, keď okrem iných parametrov použijete aj vhodný typ a rozmer rozvodného potrubia. Voľba potrubia môže zásadne ovplyvniť celkový výsledok Vašej snahy. Jeden z parametrov je tlak. Potrubie musí byť vyrobené v takej tlakovej rade, ktorá spoľahlivo vydrží prevádzkový tlak pri používaní systému. Tlaková rada pre domácu závlahu postačuje PN6 (do 6 barov). Ak pre čerpadlo použijete tlakový rad PN10, urobíte dobre.

V priloženej tabuľke (ktorá v tomto texte nie je obsiahnutá) potom nájdete parametre tlakovej straty, ktorá vzniká pri trení kvapaliny o steny potrubia. V jednom zo stĺpcov PRIETOK si zvoľte prietok, ktorý budete cez potrubie dopravovať. V tom istom riadku potom máte v stĺpcoch pod jednotlivými rozmermi potrubia vypísané hodnoty tlakovej straty (na 100 metrov potrubia) a tiež hodnoty rýchlosti prúdenia kvapaliny v potrubí. Vyberte si taký priemer potrubia, ktorý nespôsobí zbytočne veľké tlakové straty. Nezabudnite, že tabuľka platí pre 100 metrov potrubia a preto pri kratšom potrubí je potrebné index tlakovej straty vydeliť v správnom pomere. Vyskúšajte si prácu s tabuľkou. Príklad: Pri prietoku 40 litrov za minútu na potrubí Ø25 vznikne tlaková strata 2,2 baru/100 metrov.

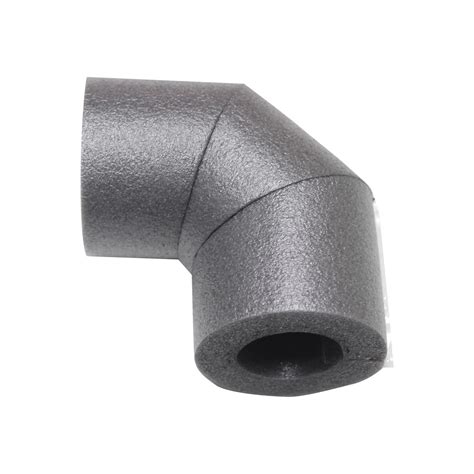

Izolácia vodovodného potrubia

Správna izolácia potrubia je kľúčom k bezproblémovej prevádzke, najmä tam, kde rúry vedú v nevykurovaných priestoroch, pivniciach alebo vonkajších častiach objektu. Chráni vodu pred zamŕzaním v zime, zároveň však pomáha znižovať tepelné straty pri teplej vode, čím šetrí energiu aj náklady. Na rozvody studenej vody sa používajú ľahké penové alebo gumové návleky, zatiaľ čo pri teplej vode je vhodné siahnuť po materiáloch s vyššou tepelnou odolnosťou, ako je kaučuk alebo špeciálna minerálna izolácia. Dôležité je, aby izolačné návleky boli nasadené tesne, bez medzier a prerušení, pretože aj malý otvor môže spôsobiť kondenzáciu alebo únik tepla. Ak potrubie vedie vonku, vždy ho chráňte kvalitným izolačným návlekom a veďte v nezámrznej hĺbke - ideálne 80 až 120 cm pod povrchom. Pre studenú vodu odporúčame izolačné materiály odolné voči vlhkosti.

Bezpečnosť a kontrola tesnosti

Po dokončení inštalácie vodovodného potrubia je nevyhnutné celý systém dôkladne otestovať, aby sa predišlo neskorším netesnostiam či poškodeniam. Kontrola sa vykonáva tlakom o 1 až 2 bary vyšším, než je bežný prevádzkový tlak, a sledujú sa všetky spoje, ventily aj prechodové časti. Ak sa objaví aj drobný únik, je potrebné spoj znovu dotiahnuť alebo prelisovať. Správne vykonaná tlaková skúška je zárukou, že rozvody budú bezpečné, tiché a bez zbytočných strát vody.

• Vykonávajte pravidelnú vizuálnu kontrolu potrubia, ideálne raz za niekoľko mesiacov - včas odhalený problém zabráni veľkým škodám.
• Po inštalácii vždy celý systém prepláchnite čistou vodou, aby ste odstránili zvyšky nečistôt, kovových častíc a tmelov z montáže.
• Používajte iba vhodné tesniace materiály, ako je teflónová páska alebo konope s pastou - silikón či iné improvizácie môžu spôsobiť netesnosť a neskoršie zlyhanie spoja.

Údržba a životnosť vodovodných rozvodov

Údržba vodovodných rozvodov je kľúčová pre ich dlhú životnosť a bezporuchovú prevádzku. Moderné plastové rúry bežne vydržia 30 až 50 rokov, zatiaľ čo medené či nerezové systémy môžu slúžiť aj viac než polstoročie. Dlhú životnosť inštalácie ovplyvňuje nielen kvalita materiálu, ale aj pravidelná starostlivosť - oplatí sa kontrolovať tesnenia, ventily a tlak vody, čistiť perlátory a sitká od vodného kameňa a pri známkach opotrebovania alebo korózie súčastí neotáľať s výmenou. V starších domoch, kde sa stále môžu nachádzať olovené či oceľové rúry, je kompletná rekonštrukcia rozvodov investíciou do zdravia aj bezpečia celej domácnosti. Tvrdá voda môže spôsobiť usadeniny v kovových potrubiach. Inštalácia rozvodov vody musí spĺňať platné normy a predpisy. Pravidelná kontrola spojov, tesnení a stavu potrubí pomáha identifikovať problémy skôr, než sa prejavia. Profesionálna kontrola je potrebná pri podozrení na úniky, zníženom tlaku vody alebo zhoršenej kvalite vody.
