Komplexný sprievodca elektroinštaláciou: Od vodičov po päťžilové káble a normy

Správny výber káblov a vodičov je základom bezpečnej a funkčnej elektroinštalácie. Aj keď sa môže zdať, že „kábel ako kábel“, v skutočnosti existuje množstvo rozdielov v konštrukcii, použití aj v požiadavkách na normy. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Základné pojmy: Vodič a kábel

V bežnej reči sa káble a vodiče často zamieňajú, ale v skutočnosti sa líšia konštrukciou aj použitím. Vodič je jednoduchý jednožilový prvok bez ďalších vrstiev, ideálny pre rozvody v trubkách alebo rozvádzačoch, kde je izolácia riešená inak. Kábel naopak obsahuje jeden alebo viac vodičov s vlastnou izoláciou a ochranným plášťom, ktorý zabezpečuje mechanickú odolnosť a ochranu proti vlhkosti. Správna voľba medzi vodičom a káblom preto závisí od spôsobu inštalácie, prostredia a nárokov na bezpečnosť.

Materiály a prierezy vodičov

Vodičom sa prenáša elektrická energia. Väčšinou ide o plný materiál, ktorý má vodivé kovové (drôt, kábel, lanko) alebo vodivé nekovové jadro (na báze grafitu). Na výrobu kovového vodiča sa používajú kovy, ktoré sú dobrými vodičmi, čiže kladú prechádzajúcemu elektrickému prúdu nízky odpor. Výrobcovia najčastejšie používajú meď alebo hliník. Výhodou medi je vyššia vodivosť - teda nižší odpor, takže pre rovnaké prúdové zaťaženie vám stačí použiť tenšie vodiče než pri hliníku. Ďalšou výhodou medi je omnoho vyššia mechanická odolnosť. Vodič zlomený či uvoľnený spod svorky znefunkční daný obvod alebo vytvorí elektrický oblúk, ktorý ohrieva okolie a môže spôsobiť až požiar. Alebo môže vytvoriť zle vodivý spoj s vysokým prechodovým odporom, ktorý bude zahrievať seba aj okolie.

Prierez vodiča rozhoduje o tom, aký veľký prúd môže bezpečne viesť, bez toho aby dochádzalo k prehrievaniu a zbytočným stratám. Menší prierez znamená vyšší odpor a vyššiu teplotu pri zaťažení, čo môže byť nielen neefektívne, ale aj nebezpečné. Prierez sa počíta ako „pí“ × polomer2 a udáva sa v mm2. Správna voľba prierezu je preto kľúčová pre bezpečnosť, životnosť a spoľahlivú prevádzku celej elektroinštalácie. Pri dlhších trasách je nutné prierez ešte zväčšiť, aby sa predišlo výraznému úbytku napätia.

Orientačné odporúčania prierezov vodičov:

• 1,5 mm²: pre osvetlenie a menšie záťaže (do 10 A), ideálny pre svetelné okruhy a vypínače, kde prúdové nároky nie sú vysoké.
• 2,5 mm²: pre zásuvkové okruhy (do 16 A), vhodný pre bežné domáce spotrebiče a zásuvky v izbách, kuchyniach či dielňach.
• 4 mm² a viac: pre spotrebiče s veľkým príkonom, ako sú varné dosky, elektrické rúry alebo vykurovacie telesá, kde je potrebné garantovať bezpečnú prevádzku aj pri dlhodobom zaťažení.

Izolácia a plášť káblov

Izolácia chráni vodič pred koróznymi a mechanickým poškodením a zároveň bráni kontaktu s vodivým jadrom (živou časťou). Slúži aj ako rozlišovací znak vodiča. Väčšinou sa používajú rôzne druhy plastov (napr. PVC). Niektoré káble môžu mať viac izolačných/ochranných vrstiev z rôznych materiálov. Od materiálu plášťa závisí, kde a v akých podmienkach môžete kábel použiť. Napríklad nie všetky káble sú vhodné na priamy kontakt s omietkou, iné zase nemajú rady UV žiarenie (izolácia časom popraská).

Päťžilová elektroinštalácia a farebné označenie vodičov

Káble sa vyrábajú s 1, 2, 3, 4, 5 a viac vodičmi (hovoríme im aj žily). V súčasných elektroinštaláciách došlo k významnej zmene v počte vodičov. Z 2-žilových káblov sa nám stali 3-žilové a zo 4-žilových 5-žilové. Fázy zostali zachované, ochranné vodiče tiež (kostra), ale pribudli nám neutrálne (pracovné) vodiče. Napríklad z CYKY 3Cx1.5 je dnes CYKY-J 3x1.5. Oficiálnym nástupcom obľúbenej "dvojlinky" (napr. CYKY 2Bx1.5mm2) je čierna + zelenožltá + svetlomodrá (napr. CYKY-J 3x1.5mm2). Pre tých, ktorí si nerobia starosti s normami a farbami vodičov je ešte dostupná verzia čierna + svetlomodrá. Päťžilové rozvody sa používajú na obvody, ktoré sa neskôr delia na viacero okruhov.

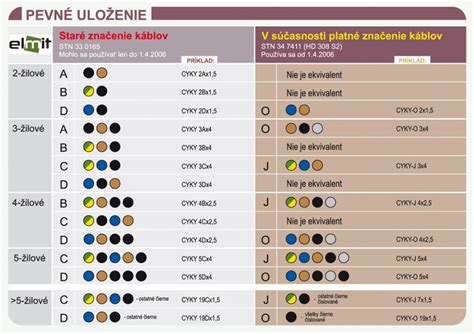

Na Slovensku vychádzame z normy STN 34 7411 - Označovanie žíl v kábloch a ohybných šnúrach. Aby to elektrikári mali pri zapájaní jednoduchšie (a bezpečnejšie) normy prikazujú aj to, akými farbami sa majú vodiče označovať.

Farebné označenie vodičov podľa noriem:

• bledomodrá: neutrálny vodič (tzv. nulák, skratka N). Táto farba sa nesmie používať na identifikáciu iných vodičov, ak existuje možnosť zámeny. Ak vo viacžilovom kábli nie sú vodiče N alebo M, môže sa svetlomodrý vodič použiť na iné účely okrem ochranného vodiča.
• žltozelená: ochranný vodič (tzv. uzemnenie, keďže väčšinou je niekde spojený so zemou, skratka PE). Dvojfarebná zeleno-žltá kombinácia sa používa len na označenie a identifikáciu vodiča PE. Ak sa dá ochranný vodič ľahko identifikovať podľa tvaru, konštrukcie alebo umiestnenia, napr. v koaxiálnom kábli, nie je potrebné označovať celú dĺžku. Potom je potrebné označiť konce káblov a prístupné časti jasnými grafickými symbolmi alebo zeleno-žltou dvojfarebnou kombináciou.
• čierna/hnedá/sivá: fázový vodič (tzv. fáza, skratka L). V trojfázových sústavách sa často používa kombinácia L1 = hnedá, L2 = čierna, L3 = sivá.

V starších objektoch sa často vyskytujú elektroinštalácie, ktoré nedodržiavajú aktuálne farebné označenie vodičov. Farba vodiča môže byť v starších inštaláciách zavádzajúca. Funkciu vodiča je potrebné potvrdiť meraním a vyhodnotením stavu inštalácie. Vyhnite sa „improvizáciám“ - napr. použitie zeleno-žltého vodiča pre fázu alebo nulák. Ako koncový používateľ by ste mali vedieť, že farebné označenie vodičov nie je len „estetika“, ale kľúčový bezpečnostný prvok elektroinštalácie. Ak si nie ste istý významom jednotlivých vodičov, do inštalácie nezasahujte a obráťte sa na profesionálneho elektrikára.

Prehľad systémov zapojenia:

• 220V 50Hz: L+PEN >>> 230V L+PE+N (čierny/hnedý/sivý+zelenožltý+svetlomodrý, resp. fáza+ochranný+nulový vodič)
• 400V 50Hz: L1+L2+L3+PEN >>> L1+L2+L3+PE+N (Fázy vždy čierna/hnedá/sivá+zelenožltý+svetlomodrý, resp. fáza+ochranný+nulový vodič)

Rozdelenie káblov pre domáce elektroinštalácie

Káble sa rozlišujú podľa účelu a konštrukcie a ich správna voľba je kľúčová pre bezpečnosť aj životnosť celej elektroinštalácie. V domácnostiach sa najčastejšie používajú pevné vodiče pre rozvody pod omietkou, ktoré majú vyššiu mechanickú odolnosť, a ohybné káble určené na pripájanie spotrebičov, ktoré musia byť flexibilné a odolné proti opakovanému ohýbaniu. Medzi hlavné skupiny patria silové káble na rozvod elektriny v dome, ohybné šnúry pre domáce spotrebiče a špeciálne káble určené na vonkajšie alebo zemné vedenie. Správne zvolený typ kábla zabezpečí spoľahlivú a bezpečnú prevádzku celej domácej siete a minimalizuje riziko porúch alebo úrazov.

Káble na pevné rozvody

• Káble CYKY: Pre pevné rozvody v dome sa používajú predovšetkým káble CYKY. Ide o viacžilový silový kábel s medenými vodičmi a PVC izoláciou. Kábel je guľatý a vodiče sú pevné, takže CYKY káble sú určené na pevné uloženie, kde sa káblami nebude dať hýbať a kde nehrozia otrasy - môžete ich ukladať priamo pod omietku, do chráničiek, do sadrokartónu, do žľabov, do betónu - vtedy je lepšie použiť chráničku. Tento typ je štandardom pre rozvod elektriny v domácnostiach, či už pod omietkou alebo v trubkách. Výhodou je ľahká dostupnosť, dobrá cena a univerzálne použitie. Špeciálnym prípadom sú káble CYKY-O, ktoré sú bez žltozeleného vodiča.
• Káble NYM: Iné možnosti sú napríklad káble NYM, ktoré majú podobnú konštrukciu, ale spĺňajú nemecké normy.
• Káble CYKYLo: Označujú sa aj skratkami CYYp alebo CYYPL. Výhodou je, že také káble ľahšie zasekáte pod omietku alebo ukryjete do tenších podlahových líšt. Tieto káble však majú oproti CYKY nevýhody - výrobca ich odporúča iba do vnútorných priestorov a majú slabšiu mechanickú odolnosť. Nie sú teda vhodné na ukladanie do betónu ani na prevliekanie cez duté priečky (sadrokartón, drevo a pod.).
• Káble AYKY: Sú podobné ako CYKY, ale vodiče sú hliníkové. AYKY káble sa používajú s väčšími prierezmi vodičov, najmä na prípojky a výkonové rozvody. Samozrejme, prierez musí byť väčší ako pri „rovnako silnom“ CYKY kábli, ktorý zvládne rovnaký prúd - pretože vodivosť hliníka je menšia.
• Závesné káble (CYKYz, AYKYz): Závesný kábel má v puzdre zaliate pevné oceľové lanko, vďaka ktorému môžete kábel zavesiť a napnúť. Závesné káble sa vyrábajú v medenom (CYKYz) aj v hliníkovom (AYKYz) prevedení.
• Bezhalogénové káble (N2XH): Pre elektroinštaláciu drevostavieb a stavieb z horľavých materiálov (napr. drevodomy) vám postačia aj moderné CYKY káble. Sú samozhášavé a odolné voči šíreniu plameňa, takže ich môžete ukladať na a do horľavých materiálov. Lepšou alternatívou pre horľavé materiály sú tzv. bezhalogénové káble typu N2XH.

Káble na pripojenie spotrebičov (ohybná inštalácia)

Ohybné káble majú ohybné vodiče - lanká spletené z tenkých medených drôtikov. Aj pevné káble ako CYKY sú síce ohybné, ale pri častom ohýbaní by sa vodiče mohli zlomiť a izolácia poškodiť, keďže na to tiež nie je prispôsobená.

• Káble CYSY (H05VV-F): V domácnostiach, kanceláriách a podobných priestoroch sa stretnete s bielymi ohybnými káblami typu CYSY s PVC izoláciou. Nie sú vhodné na trvalé elektroinštalácie a nemôžete ich inštalovať pod omietku - používajú sa na pripájanie elektrických zariadení s malou až strednou spotrebu elektriny alebo ako ich prívodné šnúry. Takisto sa používajú v predlžovačkách a môžete ich dočasne použiť aj vonku (nie sú však odolné voči UV žiareniu).
• Káble CYLY (H03VV-F): Existuje aj ľahšia verzia káblov CYSY, ktorá má označenie CYLY či podľa nového značenia H03VV-F. Tieto káble sa hodia na pripájanie malých spotrebičov s malým odberom.
• Káble CGSG (H05RR-F alebo H05RN-F): Pre náročnejšie prostredie, kde hrozí vlhkosť, sa hodia gumové káble (napr. CGSG), ktoré lepšie odolávajú ohybom a vode. CGSG káble majú gumovú izoláciu - vďaka tomu sú odolnejšie ako typ CYSY.

Samostatné elektrické vodiče

Samostatné elektrické vodiče majú, na rozdiel od káblov, iba jednu izolačnú vrstvu, takže aj menšiu odolnosť voči vonkajším vplyvom. Z toho dôvodu sa môžu používať iba tam, kde sú nejakým spôsobom chránené. Najčastejšie je to v rozvádzačoch, spotrebičoch a elektrických zariadeniach, môžu sa však použiť aj na elektroinštaláciu v inštalačných rúrkach (kedysi často v stenách panelákov či rodinných domov). Pri vodičoch sú dôležité podobné parametre ako pri kábloch: materiál vodiča, prierez či materiál izolácie.

• Vodiče CY: Sú pevné, nemôžu sa ohýbať. Využívajú sa preto na pevné inštalácie v rozvádzačoch či v inštalačných rúrkach.
• Vodiče CYA: Sú ohybné, používajú sa tam, kde sa so zariadením bude hýbať alebo kde hrozia otrasy. Najčastejšie je to v rôznych strojoch, náradí, elektrických zariadeniach a pod.

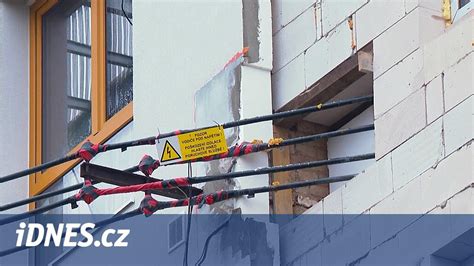

Inštalácia káblov a vodičov

Pre správny a bezpečný rozvod elektriny v byte alebo dome je zásadné dobre zvoliť prierezy vodičov a typ kábla s ohľadom na dĺžku vedenia a plánované zaťaženie. Každý okruh má svoje špecifické nároky a je dôležité ich rešpektovať už pri návrhu inštalácie. Pri inštalácii káblov pod omietku sa bežne používa CYKY kábel, ktorý je určený na pevnú montáž. Pri ukladaní do steny je vhodné viesť káble v inštalačných trubkách alebo chráničkách, aby boli chránené pred mechanickým poškodením. Trubky tiež uľahčujú prípadnú výmenu vodičov v budúcnosti. Montážne normy odporúčajú viesť káble buď vodorovne alebo zvisle, nie šikmo, aby boli rozvody prehľadné a predvídateľné. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. V miestach s vyšším rizikom vlhkosti je dôležité zvoliť káble s vyšším stupňom krytia a vhodnou izoláciou.

Kábel na elektrinu k vypínaču a zásuvkám

• Pre zásuvkové okruhy: Pre zásuvkové okruhy sa používa kábel CYKY-J 3x2,5 mm², ktorý má dostatočný prierez pre bežné domáce zaťaženie a spĺňa všetky normy. Vďaka svojej robustnosti zvládne aj spotrebiče s vyšším odberom, ako sú kuchynské prístroje alebo vysávače, a poskytuje bezpečnú rezervu pre budúce rozšírenie. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3. Optimálna výška zásuviek je cca 20 cm nad podlahou.
• Pre osvetlenie a vypínače: Pre osvetlenie a vypínače je vhodný CYKY-J 3x1,5 mm², ktorého menší prierez úplne postačuje pre menšie prúdy typické pre svetlá a spínače. Navyše ušetrí miesto v inštalačných krabiciach, lištách a rozvodných skriniach, čo zjednoduší prácu a umožní čistejšiu a prehľadnejšiu inštaláciu. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. dátové LAN káble, alebo koaxiálne káble.

Dôležité upozornenie: Je dôležité dodržiavať odporúčané prierezy kvôli bezpečnosti a ochrane pred prehriatím vodičov. Vždy konzultujte projekt s odborníkom, pretože dĺžka vedenia a zaťaženie určujú potrebný prierez. Správne zvolený kábel zabráni prehriatiu a zaistí bezpečnú prevádzku.

Pripojenie spotrebičov s vysokým príkonom

Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY. Silnejšie prierezy ako 3x4 mm² alebo 5x2,5 mm² sú vhodné pre varné dosky, elektrické rúry alebo ďalšie spotrebiče s vysokým príkonom, kde je potrebné garantovať spoľahlivosť a bezpečnosť aj pri dlhodobom zaťažení.

Inštalácia pri rekonštrukcii

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Ak farby vodičov v zásuvke nezodpovedajú normám, nezasahujte do inštalácie svojpomocne. Funkcia vodičov sa musí overiť meraním. Pri rekonštrukcii starých inštalácií je vhodné navrhnúť postupnú výmenu káblov tak, aby zodpovedali aktuálnym STN a aby bolo jasné rozlíšenie PE, N a L.

Možnosti inštalácie pri rekonštrukcii:

• Vysekanie drážok medzi panely: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
• Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
• Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

Špeciálne priestory (kúpeľňa, kuchyňa)

V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. pospájanie. Podrobnejšie sa uvedeným priestorom nebudeme venovať, keďže ide o množstvo informácií, ktoré presahujú rozsah článku.

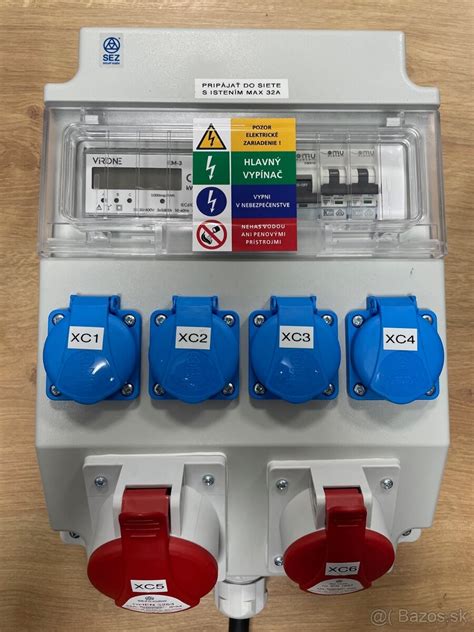

Rozvodná skrinka - srdce elektroinštalácie

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lište. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje.

Ochranné prvky v rozvodnej skrinke:

• Ističe: Chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov.
• Prúdové chrániče: Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič.
• Zvodiče prepätia: Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia.
• Ďalšie prvky: Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.

Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.

Revízie a bezpečnosť elektroinštalácie

Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, podlieha pravidelným odborným prehliadkam a skúškam - revíziám. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevodomy) sú to každé 3 roky. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie). Do elektroinštalácie smie zasahovať iba osoba s príslušnou elektrotechnickou kvalifikáciou, ktorá pozná aktuálne normy a predpisy.

Ďalšie typy káblov pre slaboprúdové rozvody

Okrem káblov na 230/400 V silnoprúdovú elektroinštaláciu sa stretnete so slaboprúdovými káblami mnohých typov, na ktoré tu nemáme priestor.

• Dátové LAN káble: Slúžia na rozvody počítačovej siete (vrátane internetu), IP kamerových systémov a dajú sa použiť aj na iné slaboprúdové rozvody, napríklad alarmy.
  • UTP: Netienené káble, sú lacné, ale podporujú nižšie prenosové rýchlosti ako ostatné typy.
  • FTP: Majú tienenie celého kábla fóliou a sú teda odolnejšie voči rušeniu.
  • STP: Majú prídavné tienenia a zvládajú najvyššie prenosové rýchlosti.
  Káble sa líšia aj konštrukčne, napríklad počtom závitov krútených párov na meter, podľa ich konštrukcie sa potom delia na kategórie: CAT1 až CAT6. Čím vyššie číslo, tým vyššie rýchlosti kábel zvládne.
• Koaxiálne káble: Vo všeobecnosti sa koaxiálne káble používajú na rozvod signálov s vysokou frekvenciou. Sú na to konštrukčne usporiadané - v strede kábla sa nachádza vodič, ktorý je obalený dielektrikom a tienením, ktoré zároveń slúži ako druhý vodič. Pre DVB-T antény vám postačí akýkoľvek bežný koaxiálny kábel.

Označovanie káblov a vodičov

Označenie káblov a vodičov v elektrických inštaláciách sa používa na účely identifikácie, zvýšenia bezpečnosti a zabránenia nejednoznačnosti. Účelom označovačov je uľahčiť identifikáciu elektrických vodičov všade tam, kde je to potrebné. Pri navrhovaní a realizácii domácej elektroinštalácie od základov je určite dobré prvky starostlivo označiť. Kódovanie farbami - je jednou z najúčinnejších prostriedkov na upútanie obsluhy.

Pri výbere konkrétneho výrobku je potrebné zohľadniť podmienky, v ktorých bude fungovať. Faktory prostredia, ktoré budú pôsobiť na káble a vodiče, ovplyvnia aj označovač, t. j.: možná aktivita hlodavcov, práca pri zvýšenej teplote, meniace sa poveternostné podmienky a vystavenie označovačov mechanickému poškodeniu, to všetko je potrebné zohľadniť. Treba to mať na pamäti napríklad pri označovaní elektrických káblov v automobiloch.

Typy označovačov:

Ide o najznámejší a najčastejšie používaný typ označovačov dostupných na trhu. Ich výhodou je, že sa ľahko inštalujú, dajú sa prispôsobiť káblom rôznych priemerov a sú dostupné v mnohých farbách podľa medzinárodného kódu pre káblové značky. Dôkladné označenie vodičov a rešpektovanie už vykonaných označení pri opravách a úpravách inštalácie chráni osoby pracujúce na inštalácii a členov domácnosti, ako aj zariadenia, ktoré káble, vodiče a zásuvky napájajú.

Prehľad najpoužívanejších káblov a ich využitie
