Komplexný sprievodca kotvením svietidiel a iných inštalácií do betónu a dutinových panelov

Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu, ako je napríklad betón. Používajú sa najmä tam, kde je potrebné spoľahlivo preniesť stredné až vysoké zaťaženia. Správny výber a aplikácia kotviacich prvkov sú základom trvácnosti a stability.

Základy správneho kotvenia do betónu

Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá vám príde pod ruku. Proces výberu kotvy je komplexný a vyžaduje zohľadnenie viacerých kritických faktorov, ktoré priamo ovplyvňujú bezpečnosť a spoľahlivosť celého kotvenia.

Kľúčové faktory pri výbere kotvy

• Typ a stav betónu: Je to betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard. Pevnosť betónu sa vyjadruje triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíte do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíte počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.
• Vlhkosť betónu: Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. ALE POZOR: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti.
• Typ a veľkosť zaťaženia: Aké veľké zaťaženie bude na kotvu pôsobiť?
  • Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstavte si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu.
  • Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany.

  Návrhový účinok zaťaženia (Ed) sa získa vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem (napr. Eurokódy). Dôležité je tiež rozlíšiť, či pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia). Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Vami vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.).

• Vplyv prostredia a teplota: Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Pre agresívne prostredie je nevyhnutná vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ.

  Ďalej je kľúčové zvážiť, v akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže. Pri montáži vysoké teploty zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Naopak, nízke teploty výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Počas životnosti môže dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontrolujte v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku.

• Požiarna odolnosť: Ak konštrukcia alebo jej časť, kam kotvíte, musí spĺňať požiadavky na požiarnu odolnosť (napr. R90 - odolnosť 90 minút), nikdy nepoužívajte bežnú kotvu tam, kde je predpísaná požiarna odolnosť!

Neexistuje jedna "najlepšia" kotva pre všetky situácie. Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy, ktoré sú ihneď zaťažiteľné. Na druhej strane, chemické kotvy excelujú v prenose stredných až vysokých zaťažení a sú ideálne pre kritické aplikácie. Mechanické kotvy však vnášajú napätie do betónu, pretože rozopretie vytvára tlak. Preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Pri chemických kotvách je kľúčová nutnosť dokonalého čistenia diery, pretože zvyšky prachu dramaticky znižujú nosnosť a je to absolútne kritický krok.

Špecifiká kotvenia do predpätých dutinových panelov (napr. Spiroll)

Keď naše predpäté dutinové panely opúšťajú výrobnú linku, sú to majstrovské diela inžinierstva. Sú navrhnuté tak, aby preklenuli obrovské rozpony a uniesli vysoké zaťaženie. Ale chápeme to - stavba žije. Potrebujete zavesiť podhľad, viesť rekuperáciu alebo osadiť to dizajnové svietidlo. Vŕtanie do panelov typu Spiroll nie je žiadna čierna mágia, ale má svoje striktné pravidlá. Ako ich priamy výrobca sme pre vás pripravili manuál, vďaka ktorému neznehodnotíte statiku stropu a vyhnete sa "stretnutiu" s predpínacou výstužou.

Kde (ne)vŕtať? - Anatómia panelu

Základná anatómia nášho panela je jasná: striedajú sa v ňom dutiny (vzduchoprázdno) a stojiny/rebrá (plný betón s lanami).

• Dutina (Bezpečná zóna): Toto je váš cieľ. Spodná stena dutiny má hrúbku približne 25 až 40 mm (v závislosti od výšky panela, či už vyrábame „dvestovku“ alebo masívnu „päťstovku“). Tu je kotvenie bezpečné a určené pre vaše inštalácie.
• Rebro/Stojina (Zakázaná zóna): Tu sa nachádza srdce panela - predpäté oceľové laná. Ak ich trafíte, statikovi osedivejú aj tie tri vlasy, čo mu ostali. Vŕtanie do rebier je bez nášho súhlasu alebo posúdenia statika prísne zakázané.

Tip od výrobcu: Ako nájsť stred dutiny? Naše panely majú štandardnú šírku 1200 mm. Najjednoduchšie je odmerať vzdialenosť od viditeľnej škáry medzi panelmi podľa rezu v našom technickom liste. Ak si nie ste istí, urobte skúšobný vrt tenkým 6 mm vrtákom. Ak po 3-4 centimetroch vrták „prepadne“ do prázdna, gratulujeme, ste v dutine! Naše panely majú v spodnej časti predpísané výrobné tolerancie polohy lán len ±5 mm, sme v tom precízni, aby ste vy mohli vŕtať s istotou.

Správne nástroje a techniky

Pri práci s našimi panelmi platí: menej agresivity, viac rozumu.

• POVOLENÉ: Klasické vŕtanie s príklepom pre malé priemery a jadrové vŕtanie diamantovými korunkami pre väčšie prestupy. Diamant prejde betónom ako nôž maslom a zanechá čistý rez.
• ZAKÁZANÉ: Akékoľvek sekanie, prorážanie alebo používanie ťažkých búracích kladív. Otrasy a mikrotŕhliny môžu narušiť súdržnosť betónu s lanami. Panel by sa na nás (a na vás) mohol nahnevať a stratiť svoju unikátnu únosnosť.

Postup kotvenia v dutinách (Podhľady, VZT, Svietidlá)

Bežné hmoždinky z hobby marketu, ktoré fungujú na princípe trenia v plnom materiáli, tu nepochodia. V dutine sa nemajú o čo „oprieť“. Správny postup je nasledovný:

1. Vŕtanie: Vyvŕtajte otvor kolmo cez spodnú stenu dutiny. Stačí ísť do hĺbky cca 40 mm. Neprevŕtajte omylom panel skrz-naskrz až k susedom o poschodie vyššie.
2. Výber kotvy: Používajte výhradne kotvy určené pre dutinové stropy. Skvelé sú sklopné kotvy (tzv. dáždniky), ktoré sa po zasunutí do dutiny roztvoria, alebo špeciálne kovové rozperné hmoždinky.
3. Osadenie: Kotvu dotiahnite podľa predpisu. Pri ťažších bremenách, ako sú VZT jednotky, odporúčame zaťaženie rozniesť do viacerých dutín.

Prestupy pre inštalácie a odvodnenie

Potrebujete viesť rúry alebo káble? Žiadny problém, ak dodržíte tieto mantinely:

• Malé otvory (do 150 mm): Ak vŕtate priamo do stredu dutiny a nezasiahnete rebrá, statické posúdenie zvyčajne nie je nutné, pokiaľ otvor nezníži únosnosť dielca o viac ako 15 %.
• Využitie dutín: Dutiny sú skvelé „chráničky“. Káble pre svetlá môžete jednoducho pretiahnuť vnútrajškom panela. Je to čisté, rýchle a elegantné riešenie.
• Veľké otvory (Schodisko, Komín): Tu končia žarty. Dodatočné rezanie veľkých otvorov na stavbe je extrémne rizikové. Takéto veci riešime už vo výrobe pomocou oceľových výmen.
• Odvodnenie: Toto je naše priateľské odporúčanie, ktoré vám zachráni strop. Počas stavby môže do dutín natiecť dažďová voda. Ak tam ostane a v zime zamrzne, ľad panel roztrhne ako nič. Na najnižšom mieste každého panela (stred rozpätia) vyvŕtajte zospodu do každej dutiny malý odtokový otvor (8-10 mm). Po vyschnutí stavby tieto dierky jednoducho zatmelíte pri finálnej úprave povrchu.

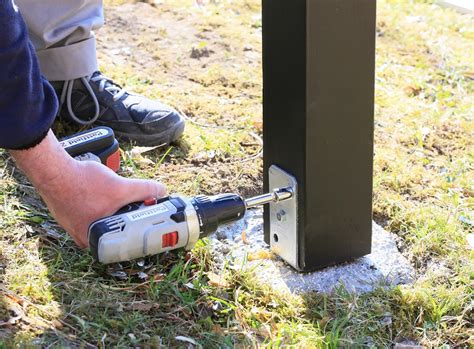

Všeobecné tipy a nástroje pre rýchlu a efektívnu montáž

Pre zvýšenie produktivity a presnosti pri montáži elektroinštalácií a kotvení svietidiel do betónu sú k dispozícii moderné nástroje a techniky:

• Laserové vymeriavanie: Klasické vymeriavanie pomocou brnkačky a zvinovacích metrov je pomalé a náročné na pracovnú silu. S multilíniovými akumulátorovými lasermi získavate robustnosť, rýchlosť, presnosť a viditeľnosť lúča, ktoré potrebujete. Pre jednoduché vymeriavanie káblových trás môžete využiť aj laserové diaľkomery.
• Drážkovanie: Štandardné metódy drážkovania pomocou sekáča, kladiva, uhlovej brúsky alebo sekacieho kladiva sú pomalé a náročné, môžu dokonca spôsobiť škody a nákladné prerábky. S pomocou novej drážkovačky môžete vytvárať drážky pre elektroinštalácie až o 40% rýchlejšie, než s inými dostupnými strojmi. Drážkujte bezprašne, čisto a rýchlo až do veľkosti drážky 50 na 50 milimetrov.
• Prestupové otvory: Potrebujete rýchlo urobiť prestup pre káble? Kombikladivá si s takouto úlohou hladko poradia.
• Priama montáž: Hľadáte produktívnejšiu alternatívu k vŕtaniu a tradičnému kotveniu káblov? Priama montáž s akumulátorovým vsadzovacím prístrojom umožňuje bezpečne kotviť celý rad kotviacich prvkov a príchytiek bez použitia nestálych hnacích médií.
• Rýchla montáž koncových zariadení: Čím rýchlejšie dokážu vaši zamestnanci inštalovať zásuvky, vypínače, svetlá a ďalšie koncové zariadenia, tým nižšie budú náklady na váš projekt. Akumulátorové rázové uťahovače a ľahké kotvy zaručujú rýchlu montáž bez zbytočných vibrácií. Vyskúšajte demontovateľné kotevné skrutky HUS, ktoré vás prekvapia rýchlosťou inštalácie aj svojou únosnosťou.
• Protipožiarna ochrana: Čaká vás náročná práca nad hlavou? Zabudnite na špinavú a náročnú prácu s protipožiarnymi maltami, tmelmi a doskami. S predpripravenými upchávkami bude utesňovanie prestupov hračka.

Časté otázky a dôležité detaily

Pri kotvení do betónu sa často stretávame s opakujúcimi sa otázkami. Tu sú odpovede na tie najdôležitejšie:

Použitie správnych skrutiek a vrtákov

Potrebujem špeciálne skrutky pre betón?Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne. Vždy používajte certifikované kotvy určené pre daný typ betónu a zaťaženia.

Potrebujem špeciálny vrták?Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia.

Hĺbka a vzdialenosti kotvenia

Aká je minimálna hĺbka kotvenia?Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA). Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky.

Je okrajová vzdialenosť kritická?ÁNO, toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.

Problémy pri vŕtaní a montáži

Čo ak narazím na výstuž?Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.

Je čistenie diery dôležité?ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!

Ako dlho trvá tuhnutie chemickej kotvy?Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA.

Čo ak je rozperná kotva zle osadená?Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená, a pokiaľ je to možné, odstráni sa (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti. Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení.

Normy a ďalšie informácie

Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS.

Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche, je 6 ks / m2. Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu.
