Mechanické kotvenie tepelnej izolácie z minerálnej vlny

Zateplenie fasády stavby je rozhodne tou súčasťou projektu, do ktorej sa oplatí investovať čas, peniaze, trpezlivosť a pristúpiť k nej s maximálnou precíznosťou. Množstvo výhod má tepelná izolácia z minerálnej vlny. Minerálna vlna má vynikajúce tepelnoizolačné vlastnosti, chráni pred hlukom a je zaradená do najbezpečnejšej nehorľavej triedy A1. Kontaktný systém zateplenia ETICS sa mechanicky kotví plastovými hmoždinkami, ktoré by v princípe mali poskytovať čo najlepšiu fixáciu zateplenia pri čo najmenšom vedení tepla hmoždinkami. Správne zvolené a vykonané kotvenie udrží izolant bezpečne a dlhodobo na svojom mieste.

Keby sme sa mohli 100% spoľahnúť na pevnosť podkladu a tepelnej izolácie, pripevnenie pomocou lepidla by bolo úplne dostačujúce. To ale v drvivej väčšine prípadov nie je možné. U starších budov je totiž podklad buď na povrchu zvetraný, alebo opatrený povrchovou úpravou (omietkou či náterom), ktorá je na lepenie zatepľovacieho systému a jeho dlhodobú stabilitu nespoľahlivá. Z tohto dôvodu je väčšinou potrebné zvoliť mechanické kotvenie pomocou hmoždiniek, ktoré sa dostanú hlboko do pevného podkladu a spoľahlivo zaistia zatepľovací systém.

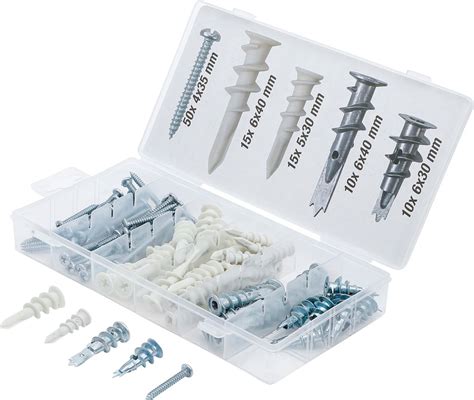

Výber a typy kotviacich prvkov

Existuje viacero typov hmoždiniek a spôsobov ich inštalácie. Hmoždinky sa v prvom rade rozdeľujú na skrutkovacie a zatĺkacie. Dá sa povedať, že skrutkovacie hmoždinky sú vo všetkých ohľadoch technicky lepšie riešenie. Montáž je presnejšia a spoľahlivejšia, únosnosť v podklade je väčšinou výrazne vyššia. Dôležitým faktorom pri výbere kotvenia sú samotné vlastnosti izolantu. Čím je tvrdší, tým spoľahlivejšie ho udrží tanierik hmoždinky na podklade. Pokiaľ kotvíme izolant s malou pevnosťou v ťahu kolmo k rovine dosky, je nutné mechanické kotvenie. Bez zachytenia dosiek tanierom hmoždinky by mohlo dôjsť k narušeniu tepelnoizolačnej dosky a jej odtrhnutiu.

V kategórii Upevnenie izolačného materiálu nájdete komplexné riešenia pre spoľahlivé kotvenie izolačných materiálov na rôzne stavebné podklady. Naša ponuka zahŕňa hmoždinky do izolácie, izolačné taniere, upevňovacie skrutky a špeciálne prvky na pripevnenie tepelnoizolačných dosiek, minerálnej vlny, EPS a XPS polystyrénu na steny, stropy, podlahy a soklové časti stavieb. Ponúkame široký sortiment kotviacich prvkov do izolačných systémov ETICS, ktoré sú ideálne pre použitie pri zatepľovaní fasád, podkroví, suterénov, ako aj pri rekonštrukciách budov. Na zabezpečenie profesionálneho výsledku sú súčasťou sortimentu aj upevňovacie prvky pre dosky z minerálnej vlny s nehorľavými vlastnosťami a certifikáciami podľa európskych noriem. S výrobkami značky Würth získavate záruku kvality, ktorú ocení každý profesionál v oblasti stavebníctva, montáže alebo technickej údržby budov. Naša ponuka je prispôsobená najnovším požiadavkám na energetickú účinnosť a ekologické stavebné riešenia.

Vplyv podkladu a jeho príprava

Je preto potrebné zohľadniť vlastnosti podkladu, ktoré sa významne podieľajú na tom, ako silno v nich bude hmoždinka po namontovaní držať. Podklady sa rozdeľujú do niekoľkých kategórií, ktorým zodpovedajú určité zásady a očakávané parametre kotvenia. Jedny hmoždinky sú vhodné do Ytongu, iné zase do betónu. Do hutných a tvrdých materiálov je možné použiť väčšinu hmoždiniek. Naopak problematickými materiálmi sú pórovité a dutinové stavebné materiály, pretože sú menej únosné. Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení.

Vo všeobecnosti platí, že tepelnoizolačné dosky je možné lepiť iba na súdržný, dostatočne pevný a rovný podklad bez prachu a iných nečistôt. Odporúča sa povrch fasády umyť tlakovou vodou, vykonať penetráciu starej omietky, prípadne vyrovnať nerovnosti novou omietkou. Rovina podkladu by mala byť max. 20 mm/m, resp. Ak ste sa rozhodli pustiť do zateplenia vonkajšej fasády novostavby alebo rekonštruovaného domu, určite viete, že najdôležitejším krokom je výber správneho materiálu.

Špecifiká kotvenia minerálnej vlny

Charakter materiálu ovplyvňuje aj jeho montáž. Minerálna izolácia s pozdĺžnymi vláknami ISOVER TF PROFI sa lepí iba po obvode s vnútornými bodmi tak, aby kontaktne lepená plocha bola min. 40%. Keď sa už rozhodnete pre zateplenie fasády minerálnou vlnou, vyberajte takú, ktorá je dostatočne pevná. Uistite sa tiež, že hmoždinka v podklade dobre drží. Pokiaľ kotvíme izolant s malou pevnosťou v ťahu kolmo k rovine dosky, je nutné mechanické kotvenie. Bez zachytenia dosiek tanierom hmoždinky by mohlo dôjsť k narušeniu tepelnoizolačnej dosky a jej odtrhnutiu. Táto metóda (špirálové hmoždinky) nie je vhodná pre materiály s nižšou pevnosťou v ťahu, ako je napríklad minerálna vlna.

Z hľadiska požiarnej bezpečnosti je absolútne neprípustné dorovnávať povrch fasády tým, že umiestnite polystyrén pod minerálnu vlnu. Malé rozdiely v povrchu sa dajú upraviť lepidlom. V prípade, že je fasáda výraznejšie nerovnomerná, použite na zateplenie vlnu s kolmým vláknom (napríklad izolačné dosky z čadičovej vlny ISOVER NF 333). Z požiarneho hľadiska je absolútne neprípustné použiť polystyrén pod vatou ako to vidíme na obrázku. Podkladová vrstva sa musí zrovnať iným spôsobom.

Techniky inštalácie a zapustené kotvenie

Čím väčšia je hrúbka tepelného izolantu, tým viac sa môže prejavovať efekt prestupu tepla hmoždinkou. To môže mať veľmi nepríjemný následok - prekresľovanie kotviacich miest na fasáde. S týmto problémom sa dá vysporiadať použitím hmoždiniek s nízkym vedením tepla a ich zapustením pod povrch izolantu. Hlavnou výhodou zapúšťania hmoždiniek frézkou je použiteľnosť pre prakticky akékoľvek tanierové hmoždinky, vrátane zatĺkacích.

Montáž pomocou systémového nástroja je technicky najlepší a zároveň najrozšírenejší spôsob zapúšťania hmoždiniek. Nástroj je vždy kompatibilný s príslušnými hmoždinkami určitého výrobcu. Pomocou neho sa hmoždinky zapúšťajú rýchlo a presne. Špirálne alebo špirálové hmoždinky sú veľmi zaujímavým variantom najmä v prípade kotvenia polystyrénu väčších hrúbok. Hmoždinka sa zavŕta hlboko do izolantu, je teda prekrytá veľkou vrstvou tepelnoizolačného materiálu, ktorý eliminuje prestup tepla hmoždinkou na povrch fasády.

Postup kotvenia

Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu. Z minerálnej vlny prepichnúť vrtákom. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky. Vŕtanie prebieha príklepovou vŕtačkou, v poréznych materiáloch sa vŕta bez príklepu. Vrtu musí byť vždy kolmo na podklad.

Uistite sa tiež, že hmoždinka v podklade dobre drží. Môže sa stať, že je hmoždinka zle zatlčená alebo nie je vhodná pre vybraný typ podkladu. Dôležité je používať správnu hmoždinku pre správny typ podkladu. Na obrázku hmoždinka nedrží správne, keďže nie je vhodná pre tento typ podkladu. Ide totiž o hmoždinku na kotvenie polystyrénu (má malú hlavičku). Hmoždinka (hmoždinka) sa osádza bez rozperného tŕňa. Gumovým kladivom tak, aby sa hlava kotvy nepoškodila. Povrch sa zatrie tenkovrstvou lepiacou maltou.

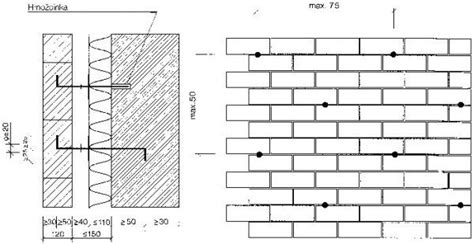

Návrh počtu a rozmiestnenia kotiev

Pri rozhodovaní ohľadom optimálneho kotvenia zatepľovacieho systému ETICS je potrebné vziať do úvahy aj umiestnenie a priestorové parametre stavby. Tieto aspekty súvisia s tým, ako bude fasáda namáhaná účinkami sania vetra. Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS. Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche je 6 ks / m2. Okrajová časť fasády je min. 1,0 m. Na dosku 0,5 m².

Tabuľka: Odporúčaný minimálny počet kotiev pre ETICS

Riešenie chýb a kontrola kvality

Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená a pokiaľ je to možné sa odstráni (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti. Pomôžeme vám s návrhom počtu a rozmiestnenia hmoždiniek v ETICS a zaistíme výťažné skúšky.
