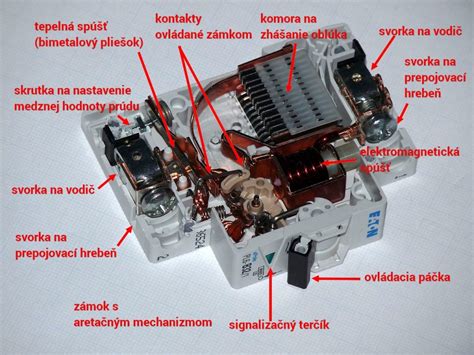

Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek. Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z.
Zásady navrhovania zásuvkových obvodov

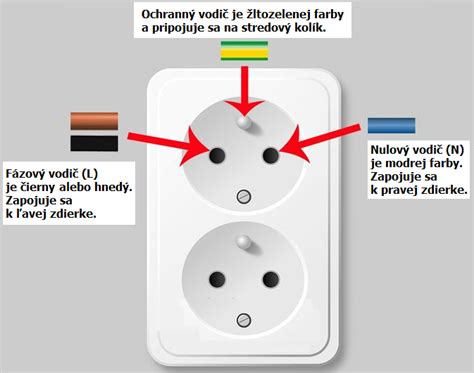

Pri návrhu myslite na počet, výšku, umiestnenie a zaťaženie. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3.
Pri zásuvkových obvodoch s istením 16 ampérov sa používa kábel o hrúbke 2,5 mm². Najčastejšie používaný istič na zásuvky je jednofázový jednopólový 16 A istič s charakteristikou B, v kombinácii s káblom 3 × 2,5 mm². Ak máte nedostatok zásuviek, predlžovačky a rozbočovačky nie sú riešením. Elektrický obvod a kábel nemusia zniesť také množstvo pripojených spotrebičov.
Kedy potrebuje spotrebič samostatný okruh
Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takými spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič s charakteristikou B v kombinácii s káblom 5 × 2,5 mm².
Orientačná tabuľka pre domáce okruhy
| Miesto/účel | Kábel (bežne) | Istič (bežne) |
|---|---|---|
| Obytné miestnosti | CYKY-J 3×2,5 mm² | B16 A |
| Kuchynská linka | CYKY-J 3×2,5 mm² | B16 A |
| Umývačka riadu | CYKY-J 3×2,5 mm² | B16 A |
| Rúra (230 V) | CYKY-J 3×2,5 mm² | B16-B20 A |
| Práčka / Sušička | CYKY-J 3×2,5 mm² | B16 A |
Výkonová zaťažiteľnosť ističa
Vysvetlíme si ako funguje istič napríklad s hodnotou 16 A. V zásuvkách prúdi 230 voltov. Istič s hodnotou 16 A znesie maximálne 16 ampérov. Výkon = napätie . prúd. Z toho vieme, že ak v zásuvkách máme 230 V a istič znesie 16 A, maximálny výkon, ktorý obvod znesie je 3 680 W. V prípade, že je zapnutá napríklad elektrická rúra a do rovnakého obvodu zapojíte napríklad rýchlovarnú kanvicu, preťažíte obvod a vyhodí vám istič.

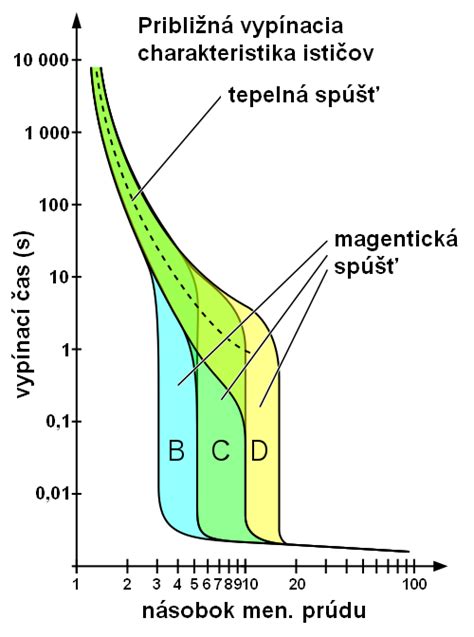

Pozor na charakteristiku ističa
Niektoré spotrebiče majú vysoké rozbehové prúdy. Taký asynchrónny elektromotor dokáže pri rozbehu odoberať pokojne aj 8-krát vyšší prúd ako počas prevádžne. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod. Bežný istič s charakteristikou B, ktorý sa používa na svetelné a zásuvkové obvody, okamžite vypína až pri cca 3-násobku menovitého prúdu.
Bezpečnosť a revízie
Elektrické ističe však chránia aj pred úrazom elektrickým prúdom. Z uvedeného dôvodu sa vodivý kryt spotrebičov pripája na tzv. ochranný vodič. Ak by sa v tomto prípade dotkol fázový vodič krytu, v podstate by nastal skrat s ochranným vodičom. Tento skrat by následne „vyhodil“ istič. Elektroinštalácia patrí medzi tzv. vyhradené technické zariadenia. Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií. Takýto zásah do elektroinštalácie je následne odobrený revíziou zahŕňajúcou špeciálne merania.
