Drevené nosníky majú omnoho širšie využitie, ako by sa mohlo na prvý pohľad zdať. Okrem drevostavieb sú vhodné na zhotovenie stropov murovaných a betónových stavieb, dokonca ich možno kombinovať s oceľovými spriahnutými nosníkmi. Vďaka použitiu dreva, ktoré počas svojho rastu prirodzene viaže z prostredia CO2, tak môže vzniknúť hybridná stavba spĺňajúca kritériá trvalo udržateľnej výstavby.

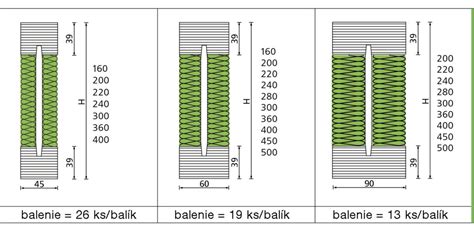

Nosníky Steicojoist sa vyrábajú v troch základných rozmeroch - so šírkou pásnic 45, 60 a 90 mm a s výškou pásnic 39 mm. Nosníky môžu mať celkovú výšku 200 až 400 mm. Vďaka svojmu tvaru a vlastnostiam sú ideálne na zhotovenie konštrukčných prvkov, ktoré sú vysokonamáhané na ohyb, ako sú spomínané krokvy alebo stropné nosníky. Štandardná dĺžka nosníkov je 10, 11, 12 a 13 m. Maximálna dodávaná dĺžka je 16 m.
Všetky nosníky sú dostupné s tepelnou izoláciou stojiny, ktorú tvoria pásy drevovláknitej izolácie presne narezané na požadovaný rozmer. Vo výrobe vložená izolácia stojiny zabezpečuje zvyčajný obdĺžnikový prierez.

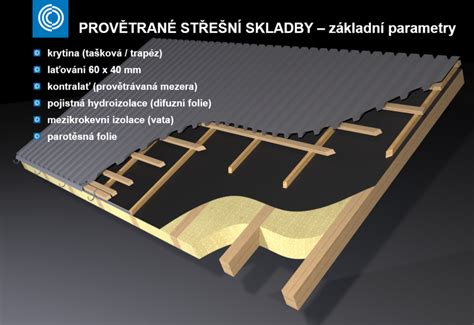

Optimalizovaná geometria nosníkov umožňuje ich použitie na zhotovenie strešných konštrukcií s vysokými požiadavkami na tepelnú ochranu. Normalizovanú hodnotu súčiniteľa prechodu tepla, ktorý je pre šikmé strechy nad obytným priestorom so sklonom ≥ 45° stanovený na Ur2 = 0,22 W/(m2 . K), a odporúčanú hodnotu Ur3 = 0,15 W/(m2 . K) možno bez problémov splniť vhodnou kombináciou vrstiev drevovláknitej tepelnej izolácie.
Cez štíhlu stojinu nosníkov možno vytvoriť prierazy na vzduchotechniku a viesť cez ne potrubia. Napr. pri bungalove, ktorý bude mať krov zhotovený z týchto nosníkov, môže stavebník viesť v tejto konštrukcii všetky rozvody. Nie je potrebné realizovať znížený strop, čo predstavuje ďalšie náklady navyše. Takýto krov potom môže pohodlne zatepliť fúkanou izoláciou.
Vŕtané otvory s priemerom max. 25 mm sa môžu umiestniť v stojine ľubovoľne. Vzdialenosť medzi otvormi musí byť minimálne 25 mm. Obdĺžnikový otvor s rozmermi max. 14 × 40 mm. Do stredu stojiny možno umiestniť vŕtané otvory s priemerom max. 38 mm. Vzdialenosť medzi otvormi musí byť minimálne 78 mm.
Priznaný krov v interiéri predstavuje nielen architektonicky zaujímavé riešenie, ale zároveň šetrí priestor, pretože zateplenie krovu sa realizuje nad krokvami. Na obitie nosníkov a na zhotovenie záklopu je vhodná trojvrstvová masívna smreková doska tzv. biodoska. Biodoska sa upevňuje na nosníky klincami bez hlavičky, rovnako sa vytvára aj záklop. Z exteriérovej strany sa potom uloží vrstva drevovláknitej izolácie.
Práve na tento účel je využitie nosníkov Steicojoist ideálne. Po rozložení sa nosníky kotvia do steny drevostavby. Ak sa ukladajú na nosné murivo, pripevňujú sa pomocou kovových vložiek. Na nosníky sa potom kladie OSB doska a zvyšné vrstvy podlahového systému.
Celková nosnosť takéhoto stropu je ešte omnoho vyššia. Pri výške nosníkov 300 až 360 mm je únosnosť stropu úplne bezpečná (dokáže preniesť zaťaženie zaparkovaného auta). Ak zoberieme, že v jednom metri sú tri nosníky, ich únosnosť je 600 kg/m úžitkového zaťaženia. Podhľad možno pri strope z drevených nosníkov riešiť viacerými spôsobmi. Nosníky STEICOjoist sú vhodné vďaka ich nosnosti až do 3,8 tony dokonca na výstavbu bytových domov.
How to Install Steico's 'I' Tradejoist
Technické informácie o oceľových konštrukciách a halách LLENTAB.

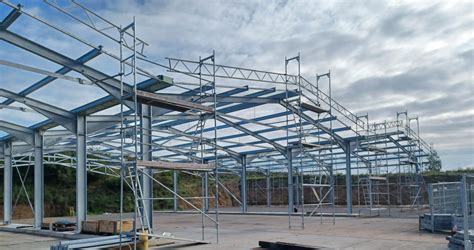

LLENTAB dodáva oceľové haly a budovy s rôznymi veľkosťami, konštrukčnými systémami, strešnými sklonmi, typmi opláštenia, požiarnej odolnosti a farebných kombinácií. Unikátny systém oceľových montovaných hál LLENTAB zdokonaľujeme od roku 1972. Skrutkované spoje umožňujú rýchlu montáž konštrukcie a v prípade potreby tiež jednoduchú demontáž. Využívame skrutky triedy 8.8 (obvykle s priemerom M12 alebo M16). Otvory pre skrutky sú vyrazené priamo vo výrobných linkách a každý profil sa jednoznačne označí.
Neobmedzená veľkosť budov, dlhá životnosť, ochrana proti korózii, mechanická odolnosť konštrukcie a nízka spotreba ocele sú zabezpečené použitím prvkov zo za studena tvarovaných profilov, vyrábaných na špičkových výrobných linkách zo žiarovo zinkovaných oceľových zvitkov z vysokopevnostnej ocele. Oceľ nie je žiarovo zinkovaná ponorom, ale kontinuálne, čím má zachovanú formovateľnosť bez rizika praskania ochranného povlaku a dlhšiu životnosť oceľovej montovanej haly. Profily s hrúbkou materiálu do 2 mm sú chránené vrstvou zinku Z275 (275 g/m2).

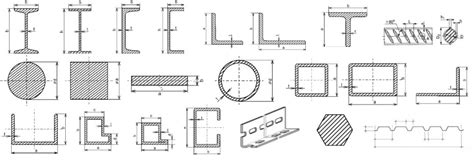

Základné tvary profilov LLENTAB sú: Z-profily (na väznice a stenové nosníky), C-profily (na stĺpy, priehrady, časti rámov), H-profily (na hornú a spodnú pásnicu priehradovej konštrukcie).
Konštrukcie sú riešené ako rámy s priehradovými väzníkmi určujúcimi tvar strechy. Stĺpy sú navrhované ako členené prvky s rámovými spojkami alebo ako priehradové stĺpy. Priehradové väzníky sú zostavené z C-profilov a H-profilov. Staticky sú rámy uvažované ako dvojkĺbové, prípadne ako votknuté rámy. Všetky konštrukcie sú navrhované podľa konkrétnych požiadaviek klienta (rozmery, opláštenie, zaťaženie, výplne otvorov, …).
LLENTAB využíva modulárny systém pôdorysných rozmerov s krokom 300 mm. Tento krok má vplyv na nadväznosť sekundárnych konštrukcií, príslušenstvo a na štandardné detaily. Z-profily stenových nosníkov majú zinkovanie 450 g/m2 alebo 275 g/m2.
Väznice sú sekundárnou nosnou konštrukciou strechy haly kotvené na väzníky. Sú to nosníky, ktoré prenášajú zvislé zaťaženie zo strešného opláštenia. Väznice sú obvykle navrhnuté ako spojité nosníky a tiež sú súčasťou strešného stuženia a stabilizujú horný pás väzníka proti vybočeniu.
Stenové nosníky sú sekundárnou nosnou konštrukciou steny haly kotvené na stĺpy. Sú to horizontálne nosníky, ktoré prenášajú vodorovné zaťaženie od vetra zo stenového opláštenia tvoreného panelmi alebo plechmi. Stenové nosníky sú obvykle navrhnuté ako spojité nosníky. Zaťaženie vlastnej tiaže opláštenia je prenášané do základového alebo soklového prahu.
Požadovaná požiarna odolnosť je zabezpečená ochranou konštrukcie alebo výpočtom podľa eurokódu. Neizolovaný strešný plášť LLENTAB typ 0 zabezpečuje vysokú odolnosť proti zatekaniu vďaka už z výroby vyrazeným montážnym otvorom v trapézovom plechu a väzníkoch. Na väzníkoch profilu „Z“ sú priskrutkované trapézové plechy TP46 so základnou povrchovou úpravou pozinkovaním a konečnou povrchovou úpravou polyesterovým lakom vo farebnom prevedení podľa štandardov alebo požiadaviek klienta.
Ponúkame niekoľko možností štandardnej izolácie budov proti chladu alebo teplu. Sme pripravení navrhnúť fasádny plášť podľa požiadaviek investora. V našich referenciách nájdete presklené stavby ako autosalóny, plášť z CETRIS dosiek, dreva alebo ďalších materiálov.
LLENTAB poschodie z OSB dosiek sa skladá zo systému stropníc a nosníkov, na ktorých je položená nosná vrstva z OSB dosiek. Poschodie sa skladá zo systému stropníc a nosníkov, na ktorých je položený nosný trapézový plech. Do trapézového plechu je vyliata betónová roznášacia vrstva, ktorá je iba pri hornom povrchu konštrukčne vystužená kari sieťami. Poschodie sa skladá zo systému stropníc a nosníkov, na ktorých je vyliata nosná betónová rebierková doska. Doska je vystužená pri hornom a spodnom povrchu (vo vlnách) a je vyliata do strateného debnenia z nízkeho trapézového plechu. Poschodie sa skladá z oceľových nosníkov prierezu IPE, HEA alebo HEB, ktoré sú kotvené k stĺpom. Na oceľových nosníkoch je položená nosná železobetónová rebierková doska.
Zabezpečenie kvality sa vykonáva na základe usmernení v normách ISO 9001, EN 1090-1 a EN 1090-2 a v súlade s platnými právnymi predpismi v príslušnej krajine, čo platí pre všetky dcérske spoločnosti v rámci skupiny. Konštrukčné práce a výrobný proces sú každoročne kontrolované v súlade s požiadavkami normy EN 1090-1 a certifikované certifikačným orgánom A3 Certification zo Švédska.
