Pevné a stabilné ukotvenie drevených stĺpov je kľúčové pre dlhú životnosť a odolnosť akýchkoľvek drevených konštrukcií, či už ide o pergolu, plot alebo altánok. Vietor, dážď a sneh môžu časom narušiť stabilitu, ak stĺp nie je správne uchytený. Často prehliadaným, no životne dôležitým detailom sú práve kotviace pätky a spoľahlivá technika ukotvenia, vrátane použitia chemickej živice.
Prečo je správne kotvenie kľúčové?
Ako pevne uchytiť drevený stĺp k základu, aby odolal vetru aj vlhkosti? Odpoveď je jednoduchá: stavebné kotviace pätky. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú drevo od zeme, takže nenasáva vlhkosť a nezhnije. Dôležité: Zabetónovať drevo „na priamo“ je zlé riešenie. Drevo v betóne drží vlhkosť a rýchlo sa zničí.
Typy kotviacich pätiek
Existuje viacero typov kotviacich pätiek, ktoré sú určené pre rôzne typy konštrukcií a spôsobov montáže. Ich správny výber je esenciálny pre stabilitu a životnosť celej stavby. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti. Správny výber typu, presné osadenie a kvalitné kotvy znamenajú, že pergolu ani plot neprekvapí vietor, dážď ani sneh.
Medzi najpoužívanejšie typy patria:
- Pätky s oceľovým tŕňom (roxor): A. Oceľový tŕň (roxor) sa zalieva do čerstvého betónu, hore je U-profil alebo platňa na priskrutkovanie stĺpa.
- Pätky so základovou doskou: B. Majú základovú dosku s otvormi pre mechanické kotvy alebo chemickú maltu so závitovou tyčou.
- Pätky so závitovou tyčou: C. Obsahujú závitovú tyč s maticou na jemné doladenie výšky po montáži.
- Priskrutkovacie pätky s platňou: Všetky. Na starší/porézny betón alebo blízko okraja áno - lepšie roznesie sily.
Dôležité je tiež zvoliť správny rozmer stĺpa: pätka musí sedieť na šírku/výšku. Na hranol 100×100 mm voľte U-pätku 100 mm.
Tabuľka: Prehľad typov kotviacich pätiek a ich vlastností
| Typ pätky | Popis ukotvenia do základu | Spôsob uchytenia stĺpa | Použitie |
|---|---|---|---|
| Pätka s oceľovým tŕňom (roxor) | Zalieva sa do čerstvého betónu | U-profil alebo platňa na priskrutkovanie | Nové betónové základy |
| Pätka so základovou doskou | Mechanické kotvy alebo chemická malta so závitovou tyčou | Otvory pre skrutky | Hotové betónové základy |
| Pätka so závitovou tyčou | Zalieva sa do betónu, možnosť doladenia výšky | Matica na jemné doladenie | Pre presné výškové nastavenie |
| Priskrutkovacia pätka s platňou | Priame priskrutkovanie do betónu | Priskrutkovanie stĺpa na platňu | Starší/porézny betón, okraje |
Kotvenie stĺpov pomocou živice (chemické kotvenie)
Pre spoľahlivé a pevné ukotvenie kotviacich pätiek do existujúceho betónového podkladu, alebo pre priame uchytenie závitových tyčí, sa často využíva chemická malta, ktorá je v podstate špeciálna dvojzložková živica. Kotvy do betónu / chemické kotvy - spoľahlivé ukotvenie pätiek do podkladu. Tento typ kotvenia ponúka vysokú pevnosť a odolnosť proti zaťaženiu.
Použitie chemickej kotvy
Príprava a miešanie živice
Pri práci s dvojzložkovou epoxydovou sadou na odlievanie - krištáľová živica a tvrdidlo - je nevyhnutné dodržiavať presný postup pre správne vytvrdnutie a pevnosť. Hoci text spomína krištáľovú živicu pre dekoratívne predmety, princípy miešania sú veľmi podobné aj pre chemické kotviace malty.
- Presné odmeranie: Na odmeranie presného množstva obidvoch zložiek postupujte takto: vyplnte formu až po okraj vodou, ktorú potom prelejete do odmerky. Na stupnici si odmerajte 1/3 objemu pre tvrdidlo a zvyšok dolejte živicou 2/3. Toto množstvo potom presne použite pre vytvorenie zmesi.
- Dôkladné miešanie: Dôkladne zmiešajte obe zložky, predovšetkým na spodku nádoby. Miešajte pomaly aby nevznikli bubliny.
- Aplikácia: Premiešanú hmotu nalejte na vopred pripravený povrch, respektíve do vyvŕtaného otvoru pre kotvu alebo závitovú tyč.
Bezpečnosť pri práci so živicou
Pri práci so živicou je dôležité dodržiavať bezpečnostné opatrenia, pretože môže vyvolať alergickú reakciu pri styku s pokožkou. Dráždi oči a pokožku. Používajte vhodný ochranný odev, rukavice a poprípade aj rúško. Zabráňte styku s potravinami.

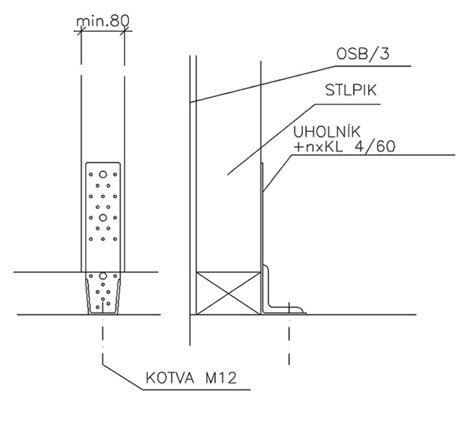

Postup montáže stĺpa s kotviacou pätkou
Po ukotvení pätiek do základu, či už zalievaním do čerstvého betónu alebo pomocou chemickej kotvy do starého betónu, nasleduje samotná montáž stĺpa.
- Osadenie pätky: Ak používate pätku s roxorom, zalejte ju do čerstvého betónu a počas tuhnutia (po 10-15 min) doladíte polohu. Následne nechajte tuhnúť min.
- Kontrola zvislosti: Po stuhnutí betónu alebo vytvrdnutí chemickej kotvy skontrolujte zvislosť pätky.
- Upevnenie stĺpa: Vložte stĺp do pätky (stĺp nesmie stáť „na dne“ pätky). Predvŕtajte otvory pre závitové tyče/vruty. Použite závitové tyče/vruty a veľké podložky (DIN 9021) - tie rozložia tlak v dreve. Dotiahnite spoj.
- Finálna kontrola: Skontrolujte zvislosť celého stĺpa.
Tesárske kovanie na napojenie trámov - po pätkách idú na rad rohy a napojenia, ktoré zabezpečujú stabilitu celej konštrukcie.
Vrstnenie živice a pokročilé techniky
Hoci sa téma vrstvenia živice primárne týka dekoratívnych predmetov, pochopenie chovania živice pri vrstvení môže byť užitočné aj v špecifických aplikáciách kotvenia, kde je potrebné vyplniť väčší objem alebo kombinovať rôzne typy živíc. V tomto článku sa bližšie pozrieme na to, ako vrstviť živicu a tiež či je možné kombinovať rôzne živice, a to aj epoxidové s UV živicami.
Vrstvy s viditeľným prechodom
Tento druh vrstvenia je žiaduci v situáciách, keď si odlejeme farebnú vrstvu a následne na ňu budeme odlievať buď vrstvu inej farby, alebo vrstvu priehľadnú. Typicky napríklad pri odlievaní pyramíd alebo pri výrobkoch s farebným podkladom, v ktorom sú poukladané predmety, ktoré budú viditeľné pod priehľadnou vrstvou. V tomto prípade nechceme, aby sa vrstvy prelínali. Ako to dosiahnuť? Jednoducho necháme prvú vrstvu vytvrdnúť počas celej doby uvedenej na vytvrdzovanie. Ak je už v stave, keď sa do nej dá ešte jemne urobiť ryha, ale nelepí sa a neťahá sa, teda ak už vôbec netečie, môžeme odliať druhú vrstvu. Predchádzajúcu vrstvu nie je potrebné zdrsňovať brúsením ani odmasťovať (pokiaľ sme sa jej nedotýkali rukami alebo na ňu nepoužili olej, leštiacu pastu a pod.), ďalšia vrstva k nej pevne priľnie.
Vrstvy bez viditeľného prechodu (fáza gelácie)
Pri zalievaní, ktoré má navodiť pocit, že sa uprostred živice vznáša nejaký predmet, musíme zvoliť iný postup. Pri týchto výrobkoch nechceme, aby bol viditeľný prechod, preto druhú vrstvu aplikujeme vo fáze gelácie prvej vrstvy. Gelácia je fáza vytvrdzovania, keď už živica nie je tekutá, ale ešte nie je úplne vytvrdená. Má konzistenciu hustého gélu alebo hustejšieho medu. Ak nalejeme ďalšiu vrstvu práve v tejto fáze, obe vrstvy sa prepoja a prechod medzi nimi nebude viditeľný. Teória odlievania vo fáze gelácie znie jednoducho, no zalievanie vznášajúcich sa predmetov si vyžaduje skúšanie a prax. Je dôležité si pri konkrétnej živici a jej množstve odsledovať moment, keď už predchádzajúca vrstva udrží vložený predmet tak, aby neklesol na dno, a zároveň sa bez prechodu spojí s ďalšou vrstvou. Nedá sa presne určiť, kedy tento moment nastane, závisí to od teploty prostredia a materiálu, množstva hmoty, použitého druhu živice a hmotnosti vloženého predmetu. Experimentujte a trénujte na nahraditeľných predmetoch, ktoré nemajú sentimentálnu hodnotu.
Kombinácia rôznych druhov živíc
Ak máme k dispozícii viac druhov živíc alebo potrebujeme odliať hrubú vrstvu a následne na ňu tenkú, môžeme použiť rôzne druhy živíc, ale len v prípade, že predchádzajúca vrstva je už úplne vytvrdená. Nie je možné kombinovať rôzne druhy živíc, ak je prvá vrstva úplne alebo čiastočne tekutá. Špecifickou kapitolou je kombinácia UV živice a epoxidovej živice. Pomocou UV živice prvok prichytíme a vytvrdíme UV lampou.
