Zábradlia sú kľúčovým bezpečnostným prvkom na balkónoch, terasách, schodiskách a v priemyselných budovách. Okrem zabezpečenia požadovanej výšky zábradlia je potrebné počas celej doby užívania zabezpečiť spoľahlivé kotvenie zábradlia bez rizika jeho porušenia s následkom pádu jeho súčastí, vecí, alebo dokonca osôb. Správny výber kotviaceho materiálu je rozhodujúci pre životnosť a bezpečnosť zábradlia. Výber správnej metódy kotvenia závisí od typu podkladu, materiálu zábradlia a jeho zaťaženia.
Metódy kotvenia zábradlia podľa typu podkladu
Spôsob ukotvenia zábradlia je primárne ovplyvnený charakterom nosnej konštrukcie, ku ktorej sa zábradlie pripája. Rozlišujeme niekoľko základných prístupov v závislosti od materiálu podkladu.
Kotvenie do betónového podkladu
Jedným z najbežnejších spôsobov upevnenia zábradlia je kotvenie do betónového podkladu. Tento postup sa používa najmä pri balkónoch, lodžiách a schodiskách. Pre zabezpečenie maximálnej pevnosti a dlhodobej stability sa často využíva chemická kotva. Ide o vysokopevnostné riešenie, ktoré zahŕňa vyvŕtanie otvoru, jeho vyplnenie špeciálnou chemickou maltou a vloženie závitovej tyče alebo skrutky. Tento typ kotvenia poskytuje mimoriadne silné spojenie, odolné voči vysokým zaťaženiam a vibráciám.
Kotvenie na oceľové konštrukcie
V prípade zábradlí inštalovaných na oceľových konštrukciách, ako sú rôzne plošiny, mostíky alebo priemyselné objekty, je kľúčové zvoliť kotviace prvky kompatibilné s kovovým povrchom. Používajú sa rôzne typy svorníkov, skrutiek alebo zvarových spojov, ktoré zabezpečia pevné a trvalé pripojenie zábradlia k nosnej oceľovej konštrukcii. Výber konkrétneho riešenia závisí od typu ocele, hrúbky profilov a požadovanej nosnosti.
Kotvenie na drevené podklady
Pri montáži zábradlia na drevené podklady, napríklad na drevené terasy, podesty alebo schodiská, je dôležité použiť vhodné skrutky alebo svorníky s dostatočnou dĺžkou a pevnosťou. Je nutné zohľadniť typ dreva, jeho hustotu a potenciálne vplyvy vlhkosti. Predvŕtanie otvorov je často nevyhnutné, aby sa predišlo praskaniu dreva a zabezpečila sa pevnosť spoja. V niektorých prípadoch sa môžu použiť aj špeciálne kotviace prvky určené pre drevené konštrukcie.

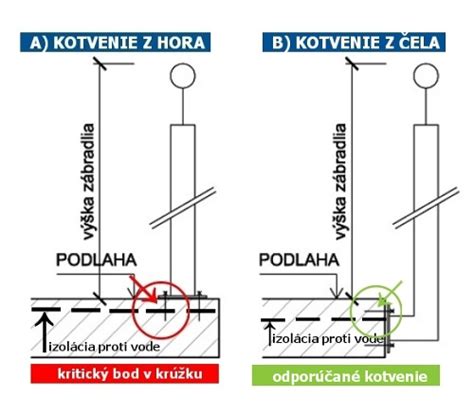

Varianty ukotvenia zábradlia z hľadiska polohy
Kotvenie môže byť riešené zhora, zboku alebo, vo výnimočných prípadoch, zospodu balkónovej alebo schodiskovej dosky. Každý prístup má svoje špecifiká a je vhodný pre rôzne architektonické a konštrukčné požiadavky.
a) Kotvenie zábradlia zhora

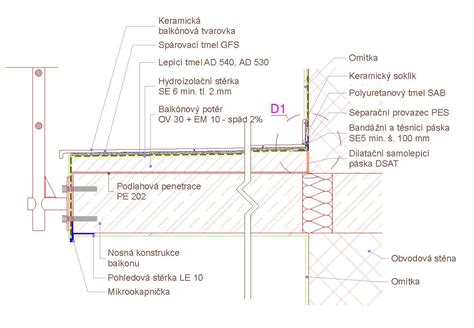

Kotvenie zábradlia zhora sa uplatňuje najčastejšie. Tento spôsob však má svoje nevýhody, ako je zmenšenie šírky, najmä u schodiskového ramena. Ďalším rizikom je narušenie rovinnej súvislosti hydroizolačnej vrstvy balkónov, lodžií, terás a podobne, čo môže viesť k problémom s vodotesnosťou. Kotvenie sa môže realizovať vložením kotviaceho prvku pri realizácii nosnej konštrukcie balkónov, lodžií, alebo schodiskových dosiek, s možnosťou prikotvenia o oceľovú výstuž a s možnou úpravou hydroizolácie pri jej uložení. Alternatívne sa zábradlie ukotví na nosnú konštrukciu na už realizovanú hydroizoláciu. Vodotesnosť kotviacich otvorov cez hydroizoláciu sa zabezpečí vodotesným polyuretanovým tmelom U 500 alebo silikonovým tmelom. Dôkladne nanesený tmel do prevedených otvorov zabezpečí dostatočnú vodotesnosť spoja.
b) Bočné kotvenie zábradlia
Kotvenie zábradlia zboku odstraňuje uvedené nedostatky kotvenia zhora, predovšetkým zachováva pôvodnú šírku prechodovej plochy a minimalizuje narušenie hydroizolácie. Tento spôsob však vyžaduje náročnejšie riešenie stĺpika zábradlia a jeho pripevnenia k bočnej strane konštrukcie. Bočné kotvenie je často preferované pre moderné architektonické riešenia a v prípadoch, kde je dôležité maximalizovať úžitkovú plochu.
Montáž "L" galérie skleneného zábradlia
c) Kotvenie zábradlia zospodu
Kotvenie zospodu sa uplatňuje vo výnimočných prípadoch kotvenia zábradlia na balkónovú dosku. Tento spôsob je technicky náročnejší a vyžaduje špeciálne konštrukčné riešenia, ktoré zabezpečia dostatočnú pevnosť a bezpečnosť.
Prvky a komponenty pre kotvenie zábradlia
Pre správne a estetické ukotvenie zábradlia sa používajú rôzne špecializované komponenty, ktoré sú často vyrobené z nerezovej ocele pre ich trvanlivosť a odolnosť voči korózii. Tieto komponenty zahŕňajú kotviace príruby a stĺpiky, ktoré sa líšia tvarom, typom kotvenia a určením.
Nerezové kotviace príruby
Kotviace príruby slúžia na pevné pripevnenie rúrok zábradlia k podkladu. Sú dostupné v rôznych prevedeniach pre konkrétne priemery rúrok a typy kotvenia. Väčšinou sú vyrobené z nerezovej ocele triedy AISI 304 (A2) s matnou/brúsenou povrchovou úpravou K240.
| Kód produktu | Typ komponentu | Materiál | Povrchová úprava | Určenie / Priemer rúrky | Typ kotvenia |
|---|---|---|---|---|---|
| 54180-240-42 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. | Neuvedené |
| 50110-240 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. | Neuvedené |
| 50011-240 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. | Neuvedené |
| 54181-240-34 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. 33,7 mm | Bočná (madlo) |
| 54180-240-34 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. | Neuvedené |
| 54182-240-40 | Nerezová kotviaca príruba | Ocel nerezová | Mat / brus K240 | Pre jekl pr. | Neuvedené |
| Feldmann 54155-240 | Nerezová kotviaca príruba s gumovým tesnením | Ocel nerezová | Mat / brus K240 | Pre rúrku pr. | Neuvedené |
Nerezové stĺpiky zábradlia

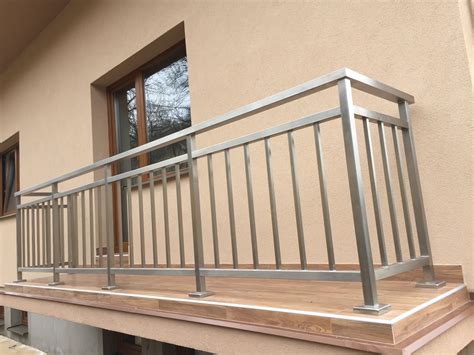

Stĺpiky tvoria nosnú vertikálnu časť zábradlia a sú k dispozícii v rôznych tvaroch (okrúhle, hranaté) a s rôznymi typmi kotvenia (vrchné, bočné). Ich výber závisí od estetických požiadaviek a konštrukčného riešenia. Všetky uvedené stĺpiky sú vyrobené z nerezovej ocele s povrchovou úpravou mat / brus K240.
- KP-11311: Nerezový okrúhly stĺpik, schodiskový, bočné kotvenie, priamy, pre madlo pr.
- KP-11211: Nerezový okrúhly stĺpik, rovinový, vrchné kotvenie, priamy, pre madlo pr.
- KP-11411: Nerezový okrúhly stĺpik, schodiskový, vrchné kotvenie, priamy, pre madlo pr.
- KP-11111: Nerezový okrúhly stĺpik, rovinový, bočné kotvenie, priamy, pre madlo pr.
- KP-11511: Nerezový hranatý stĺpik, rovinový, bočné kotvenie, priamy, pre madlo pr.
- KP-11611: Nerezový hranatý stĺpik, rovinový, vrchné kotvenie, priamy, pre madlo pr.
- KP-11711: Nerezový hranatý stĺpik, schodiskový, bočné kotvenie, priamy, pre madlo pr.
- KP-11811: Nerezový hranatý stĺpik, schodiskový, vrchné kotvenie, priamy, pre madlo pr.
