Pri rôznych projektoch si možno často kladiete otázku, aké hmoždinky do dierovanej tehly použiť? Natĺkacie alebo chemické kotvy? A akým vrtákom do tehly vŕtať? V nasledujúcich riadkoch vám všetky otázky zodpovieme.
Mnohí ľudia sa obávajú, že hmoždinky do dierovanej tehly prosto neexistujú. Myslia si, že vzduchové medzery sú hlavným problémom, prečo je kotvenie do takéhoto muriva údajne náročné. Je pravda, že kedysi sa tehly pálili ako malé kvádre, ktoré nemali žiadne dutiny. Robotníci robili všetku prácu ručne. Lenže tehla prešla v posledných dekádach obrovským vývojom a dnešné moderné bloky sú popretkávané dômyselným systémom vzduchových bublín a keramických rebier. Naplno tak využívajú fyziku, keďže vzduch je prirodzený izolant a zvyšuje tak tepelnoizolačné vlastnosti muriva. Vznikli tak tehly ideálne na stavbu budov aj bez potreby dodatočného zateplenia. Súčasne sa však vynorila otázka, ako do takéhoto muriva niečo ukotviť?
Ak teda do takéhoto muriva potrebujeme niečo ukotviť, mali by sme používať špeciálne hmoždinky do dierovanej tehly, resp. kotviace prvky určené na tento typ muriva.
Usporiadanie a orientácia rebier v tehlách, ich hrúbka a vzájomná vzdialenosť môžu byť z prípadu na prípad veľmi rozdielne. Ak ide o kotvenie do tehly, resp. hmoždinky do dierovanej tehly, sú vhodnejšie tvarovky, ktoré majú priebežné vnútorné rebrá orientované rovnobežne s rovinou steny. To znamená, že kotviaci prvok s určitou dĺžkou prechádza cez viacero rebier a tým sa zvyšuje aj únosnosť kotvenia. Tehly na vnútorné nosné steny hrubé 20 až 30 cm majú spravidla hrubšie obvodové i vnútorné rebrá než tehly na obvodové steny s hrúbkou 38 až 50 cm.
Ak je murivo neomietnuté a máme možnosť zvoliť si miesto kotvenia, odporúčame hmoždinky do dierovanej tehly umiestniť tak, aby boli v styčných škárach.
Na kotvenie do tehly, ktorá je dierovaná, sa odporúča používať kotviace prvky s predĺženou rozpernou zónou. Zároveň je veľmi dôležité, aby táto rozperná zóna, ktorá je spravidla najhrubšia (najpevnejšia), pracovala už v obvodovom keramickom rebre. Rozperné kotviace prvky musia byť skrutkovacie, nie zatĺkacie.
Veľmi dôležité je zvoliť správny spôsob vŕtania otvorov na kotviace prvky, aby nedošlo k poškodeniu keramických rebier v tehle. Do bežných moderných tehál je nutné vŕtať zásadne bez príklepu. Ideálne sú vrtáky s brúseným tvrdokovovým ostrím a s valcovou stopkou, prípadne frézky.

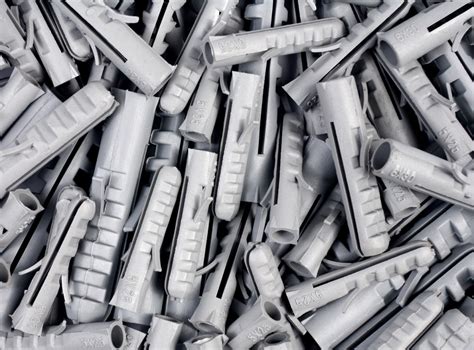

Plastové hmoždinky do tehly musia mať vždy predĺženú rozpernú zónu. Dĺžka, resp. hĺbka uchytenia do muriva z priečne dierovaných tehál musí byť minimálne 8-násobok priemeru rozperky.
Orientácia rozperky pri osadzovaní do predvŕtaného otvoru má byť taká, aby umožňovala jej rozopretie (roztvorenie) v zvislom smere. Sú vhodné na uchytenie menších zariaďovacích predmetov, ľahkých kusov nábytku a pod. Predávajú sa samostatne bez skrutiek.
Skrutky do tehly musia mať vhodný priemer a dĺžku v závislosti od rozmerov rozperky. Dĺžka skrutky sa rovná hrúbke pripevňovaného predmetu spolu s dĺžkou rozperky a 1,5-násobkom priemeru rozperky. To znamená, že utiahnutá skrutka musí presahovať koniec rozperky o 1,5-násobok priemeru skrutky. Vyrábajú sa v zostave plastová rozperka (hmoždinka) a skrutka.
Skrutky rámových rozperiek FUR/SXRL majú rôzne úpravy hláv podľa použitia (zápustná, šesťhranná a i.). Hodia sa na pripevňovanie pomocných konštrukcií (roštov) na obklady, ľahšie tesárske a zámočnícke konštrukcie. Sú určené na kotvenie okenných rámov alebo stenových spôn na kotvenie priečok. Aplikujú sa do predvŕtaných otvorov s priemerom 6 mm. Minimálna hĺbka kotvenia je 65 mm.
Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS.
Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche je 6 ks / m2. Kotvenie tepelnoizolačných dosiek z minerálnej vlny (MW) s kolmou orientáciou vlákien (lamely) sa vykonáva podľa kotviaceho plánu.
Montáž je možná vo všetkých typoch podkladu (kategórií A, B, C, D, E). Použitie plastového tŕňa znižuje vytváranie tepelných mostov. Súčiniteľ prestupu je 0,0 W/K. Umelohmotný tŕň zosilnený skleneným vláknom umožňuje bezproblémovú montáž s optimálnou roztiahnutím kotviacej zóny. Presná konštrukcia hmoždinky umožňuje dosiahnutie najlepších parametrov pri použití zóny kotvenia redukovanej na 25 mm. Kotevná hĺbka 25 mm.
Možnosť inštalácie s dodatočným tanierom KWL dostupným v priemeroch 90, 110, 140 mm.
Toto je najvýkonnejšia fasádna skrutkovacia hmoždinka pre zápustnú montáž s kovovým.
Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená a pokiaľ je to možné sa odstráni (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti.
Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky.

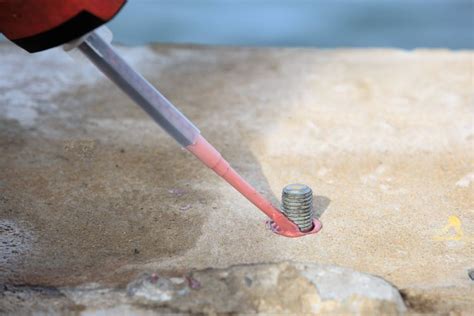

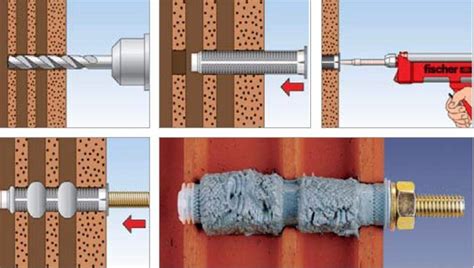

Chemické kotvy fungujú na báze rýchlotuhnúcich dvojzložkových chemických mált (vinylesterové alebo polyesterové malty). Malta býva balená v zdvojených tubách, z ktorých sa pri montáži vytláča pomocou špeciálnej aplikačnej pištole a zmiešavacieho nástavca. Malta sa nevytláča priamo do vyvŕtaného otvoru, ale do sieťky osadenej do otvoru. Do čerstvej malty sa zasunie závitová tyč s požadovanou dĺžkou, pričom sa cez sieťku vytlačí malta do priestoru medzi rebrami tehál. Po zatvrdnutí malty sa vytvorí veľmi pevný tvarový zámok, ktorý zaručuje naozaj spoľahlivé kotvenie.
Sú určené na kotvenie ľahkých bremien, ako sú napr. závesy podhľadových systémov, do keramických stropných vložiek. Postup montáže je takýto: do stropnej vložky sa spôsobom uvedeným vyššie vyvŕta diera s priemerom 10 mm. Pomocou klieští sa aktivuje rozperná, resp. deformačná časť kovovej rozperky. Tá vytvorí v obvodovom rebre, resp. v dutine keramickej stropnej vložky pevný tvarový zámok bez dodatočného pnutia a zabezpečí kvalitné upevnenie s požiarnou odolnosťou do rôznych podhľadových konštrukcií zo sadrokartónu atď.
Rôzne druhy kotiev do tehly
Stenové spony z nehrdzavejúcej ocele, nazývané tiež ploché kotvy, sú doplnky muriva určené na vzájomné napojenie vnútorných nosných a nenosných stien.
