Spoľahlivé upevnenie oceľových konštrukcií k betónovým základom je kľúčovým prvkom každej stavby. Pre bezpečnosť akékoľvek konštrukcie, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu, najčastejšie do betónu. Tieto kotvy sa používajú najmä tam, kde je potrebné spoľahlivo preniesť stredné až vysoké zaťaženia.
Projekt ukotvenia oceľových konštrukcií vypracovávajú dvaja projektanti - oceliar a betonár. Ich úzka spolupráca zaisťuje kvalitu ukotvenia a bezproblémovú prevádzku konštrukcie po dobu niekoľkých desaťročí. Obaja projektanti spolurozhodujú o tom, či bude kotvenie do betónovej konštrukcie zabudované už pri betonáži, alebo sa dodatočne prevedie pomocou chemických či rozperných kotiev. Na základe vzájomnej spolupráce oboch projektantov sa vypracuje detailný výkres kotvenia. Na výkresoch sú tiež vyšpecifikované zabudované kotviace prvky a ich súčasti, ktoré sú pri betonáži vkladané do debnenia. Pri osadzovaní kotviacich skrutiek musia byť riadne vyznačené možné montážne tolerancie a presnosť osadenia, pretože tá je pre stabilitu konštrukcie kritická. Spolupráca oceliara a betonára je teda veľmi dôležitá a nevyhnutná.
Výzvy a pokročilé techniky kotvenia oceľových konštrukcií
V prípadoch, keď tradičné metódy a normy narážajú na svoje limity, prichádzajú na rad pokročilé techniky, ktoré zabezpečujú bezpečnosť a flexibilitu návrhu. Zložitejšie riešenia dodatočne inštalovaných spojovacích prvkov, ktoré bezpečne spájajú oceľové prvky s betónom v čoraz zložitejších detailoch, môžu viesť k riešeniam presahujúcim bežné geometrické rozloženie špecifikované v národných a medzinárodných smerniciach pre navrhovanie upevňovacích prvkov, ako je STN EN 1992-4.
Napríklad kotvenie primárneho oceľového nosníka s betónovým stĺpom zaťaženým v šmyku môže vyžadovať vyššiu úroveň flexibility pri odolávaní aplikovaným kombináciám statického a seizmického zaťaženia v porovnaní so súčasným rozsahom dostupných konštrukčných noriem. V takomto prípade sa inžinieri a projektanti môžu trápiť s hľadaním riešení, ktoré zabezpečia spoľahlivosť spojenia v rámci hraníc normy EN 1992-4.
Obmedzenia štandardných noriem a Hilti SOFA metóda
Norma STN EN 1992-4 obsahuje ustanovenia o návrhu upevňovacích prvkov v betóne, ktoré odrážajú základné empirické dôkazy zohľadňujúce rôzne neistoty. Hoci tieto ustanovenia zabezpečujú vysokú úroveň bezpečnosti, nemusia vždy viesť k realizovateľnému návrhu. Jedným z výsledkov je obmedzenie konfigurácií skupín kotiev. Hoci všetky skupiny kotiev možno navrhnúť na ťah a/alebo šmyk, ak je najbližšia kotva v skupine umiestnená dostatočne ďaleko od okraja betónu, norma STN EN 1992-4 obmedzuje návrh špecifikovaných skupín kotiev na šmyk blízko okraja betónu, pokiaľ nie je medzikružie medzi kotvou a základovou doskou úplne odstránené zálievkou, zváraním alebo špeciálnymi prostriedkami, ako je napríklad výplňová sada.
Pre skupinu kotiev zaťažených šmykom kolmo na okraj je šmyk rozdelený rovnomerne medzi rad kotiev najbližšie k okraju a vylomené teleso, ktoré je podľa normy STN EN 1992-4 odolné iba prednému radu kotiev. Tento konzervatívny predpoklad, že iba predný rad kotiev v skupine odoláva celému šmyku aplikovanému na základovú dosku, môže viesť k nerealizovateľným riešeniam. Ďalšie dva spôsoby porušenia - vylomenie ocele a betónu - zohľadňujú šmyk pôsobiaci na najvyššie zaťaženú kotvu v skupine a na celú skupinu.
Prístup k návrhu upevnenia podľa normy STN EN 1992-4 založený na predpísanom rozložení kotiev je často nedostatočný a neuskutočniteľný, keď sú potrebné väčšie skupiny kotiev, napríklad pri upevnení oceľového stĺpa blízko okraja betónového základu. Za určitých okolností, v závislosti od parametrov, ako je vzdialenosť od okraja, rozostup kotiev, hrúbka betónového prvku a svetlosť otvoru, môže odlomenie okraja začať buď od kotiev najbližších alebo najvzdialenejších od okraja, čo si vyžaduje overenie všetkých kotiev.
Bulletin 58 zahŕňa možnosť návrhu pre takéto prípady a umožňuje rovnomerné rozloženie šmykového namáhania kolmého na okraj za prvý rad rovnobežne s týmto okrajom, čo je podložené absenciou vyplneného medzikružia medzi základovou doskou a kotvou. V praxi to znamená overenie únosnosti vylamovacieho telesa potenciálne generovaného každým radom kotiev rovnobežne s okrajom, pretože riadiaca rovina porušenia nemusí byť vždy predný rad.
Rovnaký princíp platí pre šmykové sily pôsobiace rovnobežne s hranou, pričom porušenie je overené pre všetky rady kolmé na túto hranu, čo prináša konzistenciu do princípu rozloženia šmykových síl. Upozorňujeme, že použitie rovnakého prístupu s normálnou (nenulovou) svetlou vzdialenosťou otvoru môže viesť k nevyhovujúcemu návrhu a spôsobiť stratu únosnosti. Usporiadanie kotiev nad 3x3 a nepravidelná konfigurácia, ako napríklad trojuholníková a kruhová, nie sú zahrnuté ani v norme STN EN 1992-4, ani v Bulletin 58.
Metóda Hilti SOFA (riešenia pre upevňovanie) rozširuje ustanovenia normy STN EN 1992-4 a Bulletin 58. Metóda SOFA aplikuje ustanovenia Bulletin 58 pre rozloženie šmyku na všetky zúčastnené kotvy v troch radoch v skupine rovnobežnej a kolmej na okraj a rozširuje rozloženie, na ktoré sa vzťahuje. To umožňuje projektantovi modelovať rozloženie upevnenia zaťažené šmykom smerom k okraju, ktoré presahuje rozloženie predpísané v norme STN EN 1992-4 aj v Bulletin 58, s predpokladom, že medzi kotvou a základovou doskou nie je žiadna vôľa (medzikružie je vyplnené).
Hoci prenos šmyku za predný rad kotiev je možný až do troch radov rovnobežných s okrajom, Bulletin 58 výslovne obmedzuje skupiny kotiev na obdĺžnikové rozloženie 3x3, čím sa počet kotiev na rad obmedzuje na tri. Takéto obmedzujúce rozmiestnenie môže byť nedostatočné na upevnenie primárnych oceľových konštrukčných prvkov, ktoré zvyčajne odolávajú vysokým šmykovým silám. Rozšírenie rozmiestnenia metódou SOFA umožňuje projektantovi modelovať akékoľvek rozmiestnenie, pravidelné alebo nepravidelné. Upozorňujeme, že metóda SOFA nevyžaduje rovnaký počet kotiev na rad. Pri ortogonálnych rozloženiach v návrhu môžu byť všetky kotvy dokonale zarovnané v rade, ale prevedenie na mieste nemusí byť vždy také „milimetrové“ presné, čo vedie k nadhodnoteniu odolnosti, ak by rovina porušenia mala začať od kotvy najbližšie k okraju.

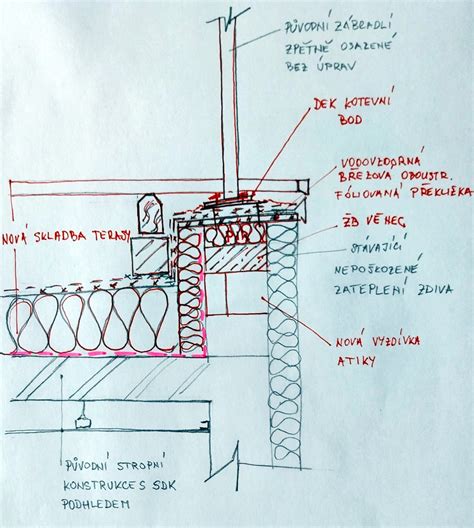

Typy kotvenia oceľových stĺpov do základov

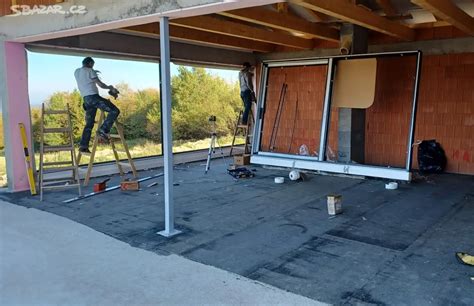

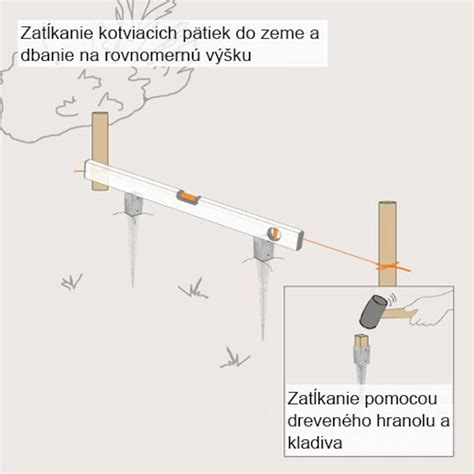

Oceľové stĺpy sa najčastejšie kotvia k betónovým základom prostredníctvom základových pätiek alebo oceľových dosiek, ktoré sú k betónu pripevnené rôznymi typmi kotiev. Kotviace pätky sú detail, ktorý rozhoduje o stabilite a životnosti celej konštrukcie. Prenášajú zaťaženie stĺpa do podkladu a zároveň odizolujú oceľ od zeme, čím sa minimalizuje riziko korózie a predlžuje životnosť.
Pätky a základové dosky s otvormi
Mnohé pätky disponujú základovou doskou, ktorá má otvory určené na upevnenie pomocou mechanických kotiev alebo chemickej malty so závitovou tyčou. Tento typ je ideálny pre situácie, kde je potrebné zabezpečiť extra silné a spoľahlivé ukotvenie. Priskrutkovacie pätky s platňou sa zvyčajne montujú na už existujúci betónový základ. Majú plochú platňu s predvŕtanými otvormi, do ktorých sa stĺp priskrutkuje. Tento typ je praktický pri rekonštrukciách alebo pri dodatočnom osadzovaní stĺpov.
Správny výber kotvy: Základ bezpečného spojenia
Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá príde pod ruku, pretože kotvy musia spoľahlivo preniesť stredné až vysoké zaťaženia. Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja.
Kľúčové faktory pri výbere kotvy
| Kritérium | Popis |
|---|---|
Typ betónu | Je betón prasknutý alebo neprasknutý? Aký starý? Je pevný alebo drobivý? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (napr. "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard. |
Trieda pevnosti betónu | Vyjadruje sa triedou (napr. C20/25). Čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Pri kotvení do betónu s nižšou pevnosťou, starého či neznámeho betónu, musíte počítať s nižšou reálnou nosnosťou. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste. |
Vlhkosť podkladu | Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. Existujú však moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti. |
Typ zaťaženia | Aké veľké zaťaženie bude na kotvu pôsobiť? Rozlišujeme ťah (axiálny ťah, vytrhávanie), kde sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru, ašmyk (strih), kde sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany. Zohľadňuje sa ajdynamické zaťaženie (vibrácie, otrasy od strojov) aleboseizmické zaťaženie (v oblastiach s rizikom zemetrasenia). Každá kvalitná kotva má v technickom liste (ETA) definovanú svoju návrhovú odolnosť (Rd). Vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.). |
Prostredie a teplota | Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Pre agresívne prostredie je nevyhnutná vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. Dôležitý je aj teplotný rozsah, v ktorom bude kotva pracovať počas svojej životnosti, ale aj počas montáže. Pri montáži teploty výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc, zatiaľ čo vyššie teploty ho zrýchľujú. Počas životnosti môže dlhodobé vystavenie vysokým teplotám znížiť pevnosť chemickej živice aj samotnej ocele. Vždy skontrolujte v ETA povolené teplotné rozsahy. |
Požiarna odolnosť | Ak konštrukcia alebo jej časť musí spĺňať požiadavky na požiarnu odolnosť (napr. R90), požiarna odolnosť sa udáva v minútach (napr. F30, F90). Nikdy nepoužívajte bežnú kotvu tam, kde je predpísaná požiarna odolnosť! |
Typy kotiev a ich špecifiká
Chemické kotvy
Chemické kotvy sú ideálne pre vysoké zaťaženia a aplikácie, kde sa vyžaduje spoľahlivá odolnosť voči dynamickým silám. Na ich správnu funkciu je však nevyhnutné dokonalé čistenie diery. Zvyšky prachu dramaticky znižujú nosnosť. Pred aplikáciou chemickej kotvy je potrebné vyvŕtať dieru podľa veľkosti tyče, dôkladne vyfúknuť z otvoru prach a nečistoty a otvoriť uzáver tuby s chemickou kotvou. Následne nasaďte tubu do pištole a pripevnite dýzu. Prvú časť kotvy vytlačte do odpadu, pokým nebude pena rovnakej konzistencie a tuhosti. Otvor zaplňte chemickou kotvou do jednej tretiny až polovice, potom doň zasuňte otáčavým pohybom závitovú tyč. Chemickú kotvu nechajte niekoľko minút vytvrdiť. Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA.

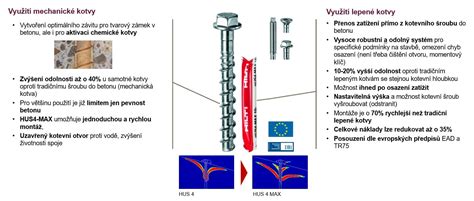

Mechanické a rozperné kotvy
Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy (napríklad klinové). Mechanické kotvy vnášajú napätie do betónu: rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Rozperné kotvy môžu byť bezpečne použité len vo vibrovanom betóne bez trhlín pevnosti C12/15 až C50/60, respektíve v kameni s hutnou štruktúrou a vysokou pevnosťou. Kotvy tohto typu sa vyznačujú veľkou silou expanzie, čo ovplyvňuje ich osadenie v rámci základného materiálu. Je nutné dodržať minimálnu vzdialenosť od okraja betónu (Cmin) a minimálnu vzdialenosť medzi kotvami (Smin). Napríklad kotva FBN II M10 má Cmin - 50mm a Smin - 50mm.
Dôležité aspekty montáže
Správne vŕtanie: Použite správny priemer vrtáka a dodržte predpísanú hĺbku diery. Vŕtajte kolmo. Hĺbka (efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA). Potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia.
Okrajové vzdialenosti: Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.
Narazenie na výstuž: Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.
Čistenie diery: Toto je absolútne kritický krok, najmä pri chemických kotvách! Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!
Uťahovací moment: Ak je predpísaný (pre mechanické kotvy), použite momentový kľúč. Najdôležitejšou časťou celej montáže je samotná aktivácia kotiev - dosiahnutie správnej expanzie. Toto je však možné len pomocou momentového kľúča, ktorý zabezpečí správne rozopretie kotvy bez rizika rozštiepenia betónu, posunu alebo pretrhnutia samotnej kotvy. Uťahovací moment Tinst pre kotvy je uvedený v katalógovom liste, online katalógu a na samotnej krabičke produktu pre daný priemer kotvy.
Izolácia od vlhkosti: Vďaka prelisu alebo vhodnej podložke by kotvený prvok nemal byť v priamom kontakte s podložím, čo pozitívne ovplyvňuje životnosť ocele a zabraňuje korózii.
Širší kontext: Základy stavieb a ich význam
Pochopenie funkcie kotviacich pätiek pre oceľové konštrukcie nám otvára dvere k širšiemu pohľadu na základy stavieb všeobecne. Základové pásy a pätky sú oporou väčšiny rodinných domov aj menších stavieb vrátane tých, kde sa používajú oceľové stĺpy. Ich správne prevedenie zabezpečuje stabilitu celej budovy. Podcenenie tohto kroku sa časom môže prejaviť prasklinami v murive, nerovnomerným sadaním stavby alebo dokonca narušením statiky celej konštrukcie. Montované haly, napriek tomu, že nejde o murované objekty, majú rovnako dôležité požiadavky pre ich ukotvenie a pevné spojenie so zemou.

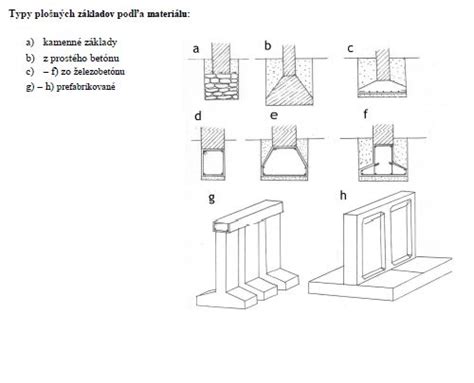

Rozdiel medzi základovými pásmi a pätkami
Základové pásy sú neprerušené železobetónové pruhy, ktoré sa ukladajú pod nosné steny. Ich úlohou je rovnomerne rozkladať zaťaženie stavby do podložia. Vďaka svojej dĺžke tvoria akúsi chrbticu stavby a zabezpečujú jej stabilitu. Základové pätky sa naopak používajú tam, kde konštrukcia stojí na jednotlivých bodoch, typicky pod stĺpmi alebo piliermi. Sú kratšie, ploššie a často štvorcového alebo obdĺžnikového tvaru. Ak sa na jednej stavbe kombinujú pásy aj pätky, je dôležité zladiť ich hĺbku a rozmery, aby sa predišlo rozdielnemu sadaniu. Jednoducho povedané, základový pás rozkladá zaťaženie na ploche celého muriva, zatiaľ čo základová pätka pôsobí len pod konkrétnym bodom. Oba spôsoby sa často dopĺňajú pre maximálnu stabilitu.
Nezámrzná hĺbka a správne dimenzovanie
Pri zakladaní stavby je kľúčové dosiahnuť takzvanú nezámrznú hĺbku, ktorá na Slovensku zvyčajne dosahuje 80 až 120 cm. Táto hĺbka zabraňuje tomu, aby mráz spôsobil zdvihy a pohyby zeminy, ktoré by mohli poškodiť konštrukciu. Dôležité je aj správne dimenzovanie základov, ktoré navrhuje statik s ohľadom na únosnosť pôdy, typ stavby a celkové zaťaženie. Šírka a celková plocha základov sú rovnako rozhodujúce pre rozloženie hmotnosti budovy do podložia.
Výstavba základov
Výstavba základov je komplexný proces, ktorý si vyžaduje precízne dodržanie technologických postupov. Začína sa odstránením ornice a vytýčením stavby geodetom, ktorý presne vyznačí polohu základov. Nasleduje výkop základových rýh, ktoré musia mať rovné hrany, správnu hĺbku a šírku pre rovnomerné prenášanie zaťaženia. Potom sa leje betón - čerstvý betón sa leje do pripravených rýh alebo jám a zarovná sa. Dôležitá je kvalita zmesi a rýchle spracovanie. Pre zvýšenie pevnosti a stability základov sa do betónu pridáva oceľová výstuž, najčastejšie vo forme kari sietí alebo oceľových prútov. Ich rozmiestnenie vychádza zo statického návrhu a zvyčajne sa ukladá k dolnému aj hornému okraju základových pásov, čím sa predchádza vzniku trhlín a zvyšuje sa odolnosť voči nerovnomernému sadaniu. Podkladový betón je kľúčovou vrstvou základov, ktorá vytvára pevný a rovný povrch. Ukladá sa na základové pásy, aby sa zaťaženie domu rozložilo rovnomerne. Jeho správne prevedenie zabraňuje nerovnomernému sadaniu a chráni dom pred budúcimi problémami.
Problematické základové podmienky
Problematické pozemky s vysokou hladinou podzemnej vody alebo na ílovitých pôdach si vyžadujú špeciálny prístup. V takýchto prípadoch je nutné prizvať odborníka, ktorý navrhne vhodné riešenia, ako napríklad širšie základové pásy, drenážny systém, alebo úplne iný spôsob založenia, ako je monolitická základová doska či hlbinné piloty. Správny výber základových konštrukcií je komplexný proces, ktorý by mal vždy vychádzať z dôkladného geologického prieskumu a statického posúdenia. Len tak možno zabezpečiť dlhodobú stabilitu a bezpečnosť celej stavby.
