Často sa stáva, že nečakaná kúpa novej lampy alebo lustra prináša so sebou aj výzvu v podobe ich inštalácie. Aj keď internet je naozaj plný fundovaných rád a návodov, ako zapojiť svetelné káble, pri starých elektroinštaláciách by to mohol byť trochu problém, pretože tie nemali káble farebne odlíšené. Správne zapojenie svetla je pomerne jednoduchá záležitosť, no vždy treba byť maximálne opatrný a pracovať len pod vypnutým prúdom. Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.

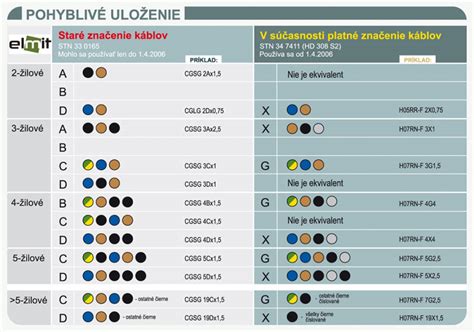

Identifikácia káblov a ich farieb
Základom každej bezpečnej elektroinštalácie je správna identifikácia jednotlivých vodičov. Farby určujú príslušné Slovenské technické normy (STN), ktoré je nevyhnutné dodržiavať. Vo vnútorných svetelných a zásuvkových obvodoch sa najčastejšie používajú káble s medeným jadrom a PVC izoláciou (CYKY káble), ktoré na montáž predurčuje nielen ľahká manipulácia, ale aj platné normy.

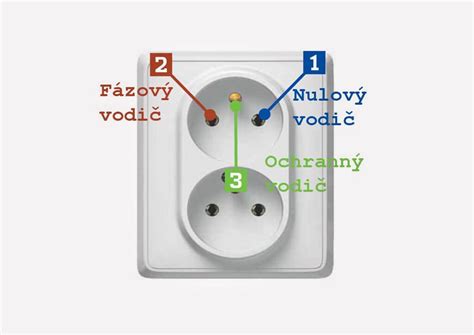

Vodiče a ich farebné značenie
- Fázový vodič (L): Označený je písmenom L a môže byť čierny, hnedý alebo sivý. Je to pracovný vodič pod napätím. Práve tento vodič vypínač pri vypnutí prerušuje.
- Neutrálny vodič (N): Je označenie pre nulový vodič a je modrej alebo svetlomodrej farby. Vedie priamo bez prerušenia vypínačom do svietidla. N vodiče prívodu a vývodu na svietidlo môžu byť spojené čokoládou, venčekom (tj. radovou svorkovnicou).
- Ochranný vodič (PE): Posledný zelenožltý kábel je ochranný alebo tzv. uzemňovací (môže byť na ňom ikonka uzemnenia) a označovaný je písmenami PE. Vedie priamo bez prerušenia vypínačom do svietidla. Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič.
Staré elektroinštalácie
V starých inštaláciách môže byť uzemňovací kábel aj sivý a nemusíte ho vždy nájsť, pretože uzemňovacie káble sa v minulosti nepoužívali. Často je umiestnený mimo a montuje sa na kovovú konštrukciu lampy. Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Inak, zelené vodiče na našich obrázkoch - schémach sú v skutočnosti žltozelené vodiče PE. Tento spôsob sa používal v starých elektroinštaláciách. Pri rekonštrukciách starších bytov sa často stretnete so „šikmými skratkami“ vedení. Ak už idete robiť nové rozvody, oplatí sa ich urobiť systémovo - zvislo a vodorovne v zónach.
Typy káblov pre elektroinštaláciu
Výber správnych káblov
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. Okrem toho sa používa aj kábel CYKY-O 3 × 1,5 mm2, ktorý má 3 fázové vodiče: hnedý, čierny a sivý. Neznamená to, že sú určené iba pre trojfázové obvody. Okrem toho sa používajú aj pri zapájaní relé, stýkačov… skrátka všade tam, kde netreba viesť N a PE vodič.
Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Nemusí to tak byť vždy a voľba kábla a istenia závisí od jeho dĺžky, spôsobu uloženia atď. O uvedených parametroch by mal rozhodnúť projektant, resp. elektrikár.
Káble s pevnými vodičmi ako napr. CYKY sa používajú pre pevné inštalácie, teda také, ktoré sú umiestnené pod omietkou, v lištách, rúrkach alebo priamo v stavebných konštrukciách.
Prehľad typov káblov a ich použitia
| Typ kábla | Prierez vodiča | Použitie | Typické istenie |
|---|---|---|---|
| CYKY (napr. CYKY-J) | 3 × 1,5 mm2 | Svetelné obvody | 10 A istič |
| CYKY (napr. CYKY-J) | 3 × 2,5 mm2 | Zásuvkové obvody | 16 A istič |
| CYKY-O | 3 × 1,5 mm2 | Obvody bez N a PE vodiča (relé, stýkače, špecifické zapojenia) | Podľa použitia |
| CYSY | Podľa výkonu | Pripojenie napevno pripojených spotrebičov s výkonom nad 2000 W (sporáky, bojlery) | Samostatný okruh |
| CYLY | Nízke napätie | Napájanie 12 V svietidiel z transformátora (bodové, LED) | Podľa transformátora |
Bezpečnosť pri práci s elektroinštaláciou
Pred začatím akýchkoľvek prác na elektroinštalácii je kľúčové dbať na bezpečnosť. Aj keď máte v značení káblov na svetlá jasno, môžete sa pustiť do samotného zapájania, ale vždy s maximálnou opatrnosťou.
Vypnutie prúdu a kontrola
Keď budete mať všetok materiál a náradie pokope, pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Hlavne staršie domy nesú so sebou veľa tajomstiev a jedným z nich je nepopierateľne aj ich elektroinštalácia. Preto pri manipulácii s káblami na svetlá postupujte rozvážne.
Upozornenie pri vŕtaní
Ak navyše neviete, kadiaľ vedú pôvodné inštalačné káble, a chystáte sa lampu zavesiť na nové miesto, treba vŕtať veľmi opatrne, aby ste si nenarobili väčšiu škodu, ako ste plánovali. Dajte si pozor, aby ste mali prístroj vypínača správne otočený a aby sa vypínač zapínal stlačením klapky nahor.
Ako nainštalovať súpravu osvetlenia Clearview – všeobecné

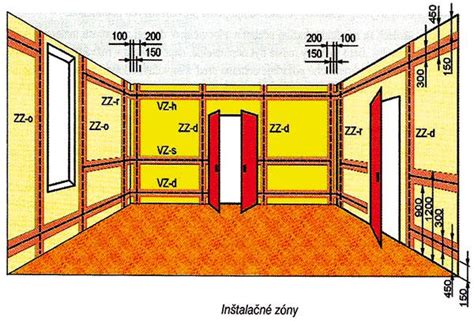

Inštalačné zóny v elektroinštalácii
Inštalačné zóny sú definované pásma v stavebných konštrukciách, v ktorých sa zvyčajne vedú elektrické vedenia a osádzajú prístroje (zásuvky, vypínače, dátové zásuvky a pod.). Základný princíp je, že vedenia sa ukladajú zvislo a vodorovne v určených pásoch. V týchto pásmach môžete pri budúcich zásahoch (vŕtanie, kotvenie nábytku, montáž kuchyne) očakávať prítomnosť káblov.
Umiestnenie káblov
V bežných bytových a domových elektroinštaláciách sa šikmé vedenie káblov neodporúča. Inak povedané, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Z rozvádzača sa vedú hlavné trasy väčšinou v hornej alebo dolnej vodorovnej zóne a odtiaľ zvislými pásmi k jednotlivým zásuvkám a vypínačom.
Konkrétne výšky inštalačných prvkov
Konkrétne výšky zásuviek a vypínačov závisia od projektu, typu priestoru a požiadaviek užívateľa. Nižšie uvedené hodnoty patria medzi často používanú prax v bytových a rodinných domoch:
- Zásuvky: V bežnej praxi sa zásuvky montujú približne 20 - 30 cm nad hotovou podlahou.
- Vypínače: Vypínače sa často umiestňujú vo výške 90 - 120 cm nad podlahou, pričom veľmi obľúbená je komfortná výška okolo 105 - 115 cm.
Zapojenie vypínača svetla krok za krokom
Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach. Vďaka nám si s tým však nemusíte lámať hlavu! Tak, základné info by sme mali.
Príprava a postup
Ak už máte v značení káblov na svetlá jasno, môžete sa pustiť do samotného zapájania. V praxi to znamená, že musíte pospájať kontakty rovnakých farieb. Keď budete mať všetok materiál a náradie pokope, pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.
Zapájanie rôznych typov vypínačov
Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1, tj. vypínač zapína a vypína prúd do jedného okruhu svetla. Pri iných typoch vypínačov je to o trošičku zložitejšie.
- Jednopólový vypínač (typ č. 1): Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača.
- Dvojitý / Lustrový vypínač (typ č. 5): Zapojenie dvojpáčkového vypínača (tzv. lustrového) je podobné ako pri type č. 1. Ovládať môžete 2 svietidlá, ku každému natiahnete samostatný prívod CYKY-J 3×1,5. Alebo môžete ovládať 2 časti jedného svietidla (napr. lustra). Schéma zapojenia lustrového vypínača (typ č. 5) ovládajúceho 2 časti jedného svietidla, napr. lustra.
- Schodiskový vypínač (typ č. 6): Že ktorýmkoľvek z týchto 2 vypínačov svetlo kedykoľvek zapnete alebo vypnete. Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Schéma zapojenia schodiskového vypínača (typ č. 6). Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému.
- Krížový vypínač (typ č. 7): Ide teda o zapojenie vypínača 6, 7 a 6 - samotným vypínačom č. 7 prerušíte, resp. spojíte schodiskové vedenie medzi dvoma vypínačmi č. 6. Zapojenie vypínača č. 7 je už trochu zložitejšie, ale ničoho sa nebojte. Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie. Pretože ak sa vám nechce káblovať, môžete využiť jednoduchšiu alternatívu - napríklad schodiskový automat, senzor pohybu a pod.
Do rozbočovacej krabice prichádza prívodný kábel, buď trojžilový alebo v starých inštaláciách aj dvojžilový. Všetky vodiče sú pripojené na svorkovnicu (najčastejšie venčekovú). Fázový (L) vodič smeruje dolu do vypínača a od vypínača sa vracia sa späť nahor do rozbočovacej krabice. Často neboli ťahané káble, ale priamo izolované vodiče v rúrkach (áno, je to dovolené aj v súčasnosti). Inštalácia vám zaberie omnoho viac času. Preto sa tento spôsob už nepoužíva. Budete však potrebovať hlbšiu krabicu, aby ste na prepojenie mali priestor. To môže byť problém pri niektorých veľmi tenkých stenách.
Ako nainštalovať súpravu osvetlenia Clearview – všeobecné
Prepojenie vodičov so svorkami vypínača
Väčšina vypínačov má svorky prístupné voľne zozadu. Pri niektorých však musíte oddeliť klapku, aby ste sa dostali ku skrutkám. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.
Skrutkové svorky
Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu.
Strmeňové svorky
Podobá sa na skrutkovú svorku. Na rozdiel od nej sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.

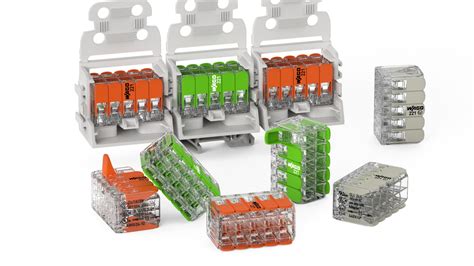

Pružinové svorky (Wago)
Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type zásuviek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Tento systém používajú napr. vypínače Legrand. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač.
Varovanie pre hliníkové vodiče
Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom vznikne elektrický oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie.
Montáž vypínača
Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Odskúšajte vypínač, prípadne vypínače, ak ovládate svietidlo z viacerých miest.
Špecifiká osvetľovacích a zásuvkových obvodov
Pre správnu a bezpečnú funkciu elektroinštalácie je dôležité rozlišovať medzi obvodmi pre osvetlenie a zásuvky, a to najmä z hľadiska použitých káblov a istenia.
Svetelné obvody
Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka).
Zásuvkové obvody
Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3. Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, satelitný prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod.).
Spotrebiče s vysokým výkonom
Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, elektrické kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY.
Nízkonapäťové a LED svietidlá
Samozrejme, uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. CYLY. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.
Elektroinštalácia v špeciálnych priestoroch
V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu.

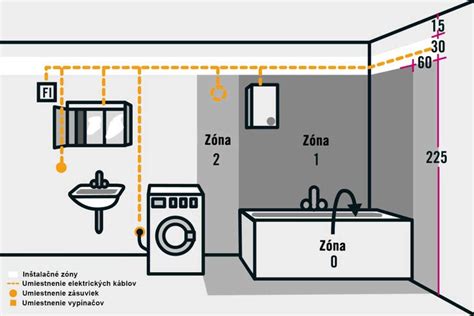

Kúpeľňa
Kúpeľňa je rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy elektrických zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. prúdový chránič. Kúpeľňa patrí medzi priestory so zvýšeným rizikom úrazu elektrickým prúdom. Podrobnejšie sa uvedeným priestorom nebudeme venovať, keďže ide o množstvo informácií, ktoré presahujú rozsah článku.
Kuchyňa
Kuchyňa je pri inštalačných zónach špecifická - kombinuje elektroinštaláciu, vodu, odpad, digestor, vstavané spotrebiče a často aj ostrovček. Veľmi dôležité je aj správne dimenzovanie okruhov a prierezov káblov. V kuchyni sa zásuvky nad pracovnou doskou zvyčajne umiestňujú približne 110 - 120 cm nad podlahou a sú rozmiestnené tak, aby pokryli všetky malé spotrebiče. Zásuvky pre veľké vstavané spotrebiče sú umiestnené za linkou podľa projektu.

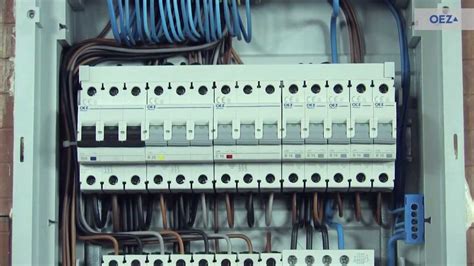

Bytová rozvodnica - srdce elektroinštalácie
„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu.
Úloha bytovej rozvodnice
Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.
Ističe a prúdové chrániče
Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.
Revízie a dokumentácia elektroinštalácie
Keďže elektroinštalácia je tzv. vyhradeným technickým zariadením, podlieha pravidelným revíziám.
Dôležitosť revízií
Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevostavby) každé 3 roky. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu elektrickým prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).
Dokumentácia inštalačných zón
Aj pri dodržaní inštalačných zón je rozumné mať elektroinštaláciu zdokumentovanú. Elektroinštalácia patrí medzi rizikové časti stavby a pri chybách môže dôjsť k úrazu elektrickým prúdom alebo k požiaru. Najjednoduchšie je pred zatiahnutím omietok spraviť podrobnú fotodokumentáciu a doplniť ju o pôdorys so zakreslenými trasami. Pri starších inštaláciách sa často inštalačné zóny vôbec nedodržiavali, takže káble môžu byť vedené neprehľadne. Tip z praxe: Ak sa stavba realizuje podľa projektu, po dokončení hrubej elektroinštalácie si nechajte od elektrikára zjednodušenú schému inštalačných zón. Ak uvažujete o rekonštrukcii starej elektroinštalácie, odporúčame vám prizvať elektrikára už v štádiu plánovania. Pomôže vám navrhnúť nové rozvody tak, aby spĺňali aktuálne normy a boli pripravené aj na budúce požiadavky (napr. pre inteligentnú domácnosť).
Alternatívne spôsoby vedenia káblov pri rekonštrukcii
Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať.
Drážky v murive a paneloch
Vysekanie drážok medzi panely - Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
Elektroinštalačné lišty
Samozrejme, klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
Sadrokartónový podhľad
Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.
