Kotvenie Oceľových Trámov a Konštrukcií: Podrobný Sprievodca Výberom a Montážou

V každodennej praxi, či už v projekcii, alebo priamo na stavbe, sa stretávame s problémom pripojenia rôznych prvkov k nosným konštrukciám - s kotvením. Môžu to byť kotvenia oceľových alebo drevných nosných prvkov, upevnenie zábradlí a iných doplnkov či pripevnenie inštalácií a technológie. Kotevnú techniku využijeme aj pri realizácii kontaktnej izolácie alebo pri napájaní starých a nových murovaných konštrukcií. Kotvenie musí byť v prvom rade spoľahlivé, no pri sériových aplikáciách treba myslieť i na efektívnosť.

Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu, napríklad betónu. Používajú sa najmä tam, kde je potrebné spoľahlivo preniesť stredné až vysoké zaťaženia.

Spoľahlivé upevnenie oceľových konštrukcií k betónovým základom je kľúčovým prvkom každej stavby. V prípadoch, keď tradičné metódy a normy narážajú na svoje limity, prichádzajú na rad pokročilé techniky, ktoré zabezpečujú bezpečnosť a flexibilitu návrhu. Tento článok sa zameriava na kotvenie oceľového stĺpa do betónového základu, pričom rozoberá štandardné postupy podľa normy STN EN 1992-4 a predstavuje moderné prístupy, ktoré umožňujú riešiť zložitejšie situácie.

Základné Princípy Kotvenia: Ako Kotva Drží v Materiáli?

Mechanizmus, akým kotva drží v podklade, je kľúčový pre jej správny výber a spoľahlivosť. Existuje niekoľko základných typov:

Rozperné kotvy (trenie)

Tento mechanizmus využívajú rozperné kotvy. Koreň kotvy sa oprie o steny vrtu určitou silou, čím sa aktivizuje trenie vzdorujúce zaťaženiu. Sila, ktorou kotva roztláča steny otvoru, je v tomto prípade priamo úmerná zaťaženiu, ktoré je schopná preniesť. V menej pevných materiáloch teda nemôžeme očakávať veľké únosnosti. Bežné rozperné kotvy do betónu nemožno použiť na kotvenie do muriva, mohlo by dôjsť k jeho porušeniu.

Na kotvenie do plnej tehly a pórobetónu sú určené len ľahké kovové kotvy s puzdrom z plechu alebo plastové rozperky (hmoždinky). Rozperka sa aktivuje buď zaskrutkovaním príslušnej skrutky, alebo iba jej jednoduchým zatlčením. Do tejto skupiny môžeme ešte zaradiť jednoúčelové tŕne na prichytenie izolácie, či už plastové, alebo oceľové. Do vyvŕtaného otvoru sa len zatlačia a rozopierajú sa v ňom vlastnou pružnosťou.

Kotvy s tvarovým zámkom

Tvarový zámok si kotva vytvorí buď zarezaním do základného materiálu, alebo zmenou tvaru svojho tela tak, že sa zakliesni v dutine vo vnútri materiálu - zaťaženie sa tak roznáša na väčšiu plochu. Zarezávajú sa špeciálne samorezné skrutky, ktoré sa do predvŕtaného otvoru zaskrutkujú špeciálnym skrutkovačom s tangenciálnym príklepom.

Iným spôsobom vytvorenia tvarového zámku je plastová rozperka, ktorej telo je navrhnuté tak, aby sa pri uťahovaní skrutky čo najviac zdeformovalo do strán (zauzľovalo) a roznieslo zaťaženie na väčšiu plochu. Viaceré typy sú schopné rozoprieť sa o steny vrtu v plnom materiáli, zatiaľ čo v dutinách tvoria uzly.

Špeciálnym prípadom tvarového zámku je injektážna kotva v dierovanej tehle. V tomto prípade nemožno vyplniť vrt, do ktorého by sa kotevný prvok vložil, injektážnou látkou, pretože by stiekla do dutín v tehle. Najprv treba do vyvŕtaného otvoru vsunúť sieťové puzdro - trubičku s husto perforovanými stenami -, ktoré zabráni stečeniu hmoty do priestoru. Pri vtláčaní kotevnej skrutky dochádza k vytláčaniu injektážnej látky cez sieťovinu do okolia puzdra, kde sa hmota opäť spojí a vytvrdne. Aby to skutočne fungovalo, dôležitá je kvalita materiálu a zladenie celého systému injektážna látka - puzdro - kotevný element.

Lepené (chemické) kotvy (adhézia)

Lepené kotvy prenášajú zaťaženie po celej dĺžke kotevnej skrutky vďaka priľnutiu lepidla k stenám vrtu - adhézii. V takomto prípade je vrt o niečo väčší ako kotevná skrutka či závitové puzdro a vzniknutá medzera sa vyplní chemickou zmesou, ktorá po vytvrdnutí zaistí dokonalé spojenie. Lepiaca hmota je zvyčajne dvojzložková (v plastových tubách alebo fóliách) a na jej vytlačenie je potrebná vhodná pištoľ. Kvalita celého systému je rozhodujúca pre pohodlnosť aplikácie a spoľahlivosť výsledného kotvenia. Kotvenie nevnáša dodatočné napätie do základného materiálu, vďaka čomu sa dá kotva upevniť bližšie k okraju prvku. Vo všeobecnosti možno lepenými kotvami dosiahnuť vyššie únosnosti. Na druhej strane, nemožno ich okamžite zaťažiť, sú citlivejšie na čistotu a vlhkosť kotevného otvoru a samotná realizácia je o niečo prácnejšia. Lepené kotvy sa môžu aplikovať len v obmedzenom rozsahu teplôt a rovnako treba dbať na dĺžku uskladnenia.

Nastreľovanie

Zvláštnym prípadom kotvenia je nastreľovanie. Prvok má podobu klinca, ktorý sa pomocou špeciálneho prístroja veľkou energiou v zlomku sekundy osadí do základného materiálu. Nastreľovacie pištole sú bezpečné a ich prednosťou je nezávislosť od zdroja energie a najmä rýchlosť kotvenia. Tieto kotvy možno zaťažiť okamžite po osadení, ich použitie nie je obmedzené teplotou ani citlivé na čistotu kotevného otvoru a samotné osadenie je rýchlejšie. Pri tehlovom murive však tento spôsob možno aplikovať len podmienečne a v prípade väčšieho projektu treba požiadať odborníkov o vykonanie prieskumu a skúšok na posúdenie vhodnosti pre danú aplikáciu. Na kotvenie do pórobetónu tento systém vhodný nie je. V murive však od nich nemožno očakávať veľké únosnosti a pri kotvení treba dodržať väčšie okrajové vzdialenosti.

Výber Správnej Kotvy a Dôležité Montážne Aspekty

Správny výber kotvy je najdôležitejším krokom. Nestačí len vziať prvú, ktorá príde pod ruku. Podstatný rozdiel je medzi murivom z plných tehál a pórobetónu - teda plnými materiálmi - a dierovanou tehlou. Nie je účelné zakaždým použiť čo najúnosnejšie kotvenie, keď na menšie zaťaženia často stačí jednoduchá rozperka. Naopak, veľké zaťaženia môžu byť v murive problémom. Okrem základných faktorov, ktorými je typ kotvy a druh základného materiálu, spoľahlivosť kotvenia do veľkej miery ovplyvňuje správna aplikácia.

Vlastnosti základného materiálu (betónu)

• Stav betónu (prasknutý/neprasnutý): Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard.
• Trieda pevnosti betónu: Vyjadruje sa triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíte do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíte počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.
• Vlhkosť betónu: Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti.

Typ a veľkosť zaťaženia

• Smer zaťaženia: Aké veľké zaťaženie bude na kotvu pôsobiť?
  • Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstavte si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu.
  • Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany.
• Charakter zaťaženia: Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Návrhový účinok zaťaženia (Ed) sa získava vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem, napríklad Eurokódov.
• Návrhová odolnosť: Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napríklad pre skupiny kotiev, okrajové vzdialenosti atď.). V závislosti od typu zaťaženia (normálovou alebo šmykovou silou) je niekedy potrebné zväčšiť kotevnú hĺbku alebo dimenziu kotevnej skrutky, čo umožňujú chemické systémy.

Vplyv prostredia a teploty

• Agresivita prostredia: Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Pre agresívne prostredie je nevyhnutná vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. Galvanické zinkovanie sa dnes už odporúča len do suchého vnútorného prostredia. Pre aplikácie vo vonkajšom alebo agresívnom prostredí volíme žiarové zinkovanie alebo nehrdzavejúcu oceľ, v špeciálnych prípadoch oceľ vysoko odolnú proti korózii.
• Teplotný rozsah: V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže?
  • Pri montáži: Nízke teploty výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Vysoké teploty naopak urýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti).
  • Počas životnosti: Dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) môže znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontrolujte v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku.

Požiarna odolnosť

Na požiarnu odolnosť ešte stále akoby zabúdame, no treba si uvedomiť, že nosné kotvenie musí spĺňať požiadavku únosnosti aj pri požiari. Ak konštrukcia alebo jej časť, kam kotvíte, musí spĺňať požiadavky na požiarnu odolnosť, požiarna odolnosť sa udáva v minútach (napríklad R30, R60, R90). Nikdy nepoužívajte bežnú kotvu tam, kde je predpísaná požiarna odolnosť! Táto požiadavka sa ale môže objaviť aj pri závesoch inštalácií, špeciálne SHZ.

Spôsob a rýchlosť montáže

Často rozhodujúcim faktorom pri výbere kotvenia je spôsob a rýchlosť montáže. Treba zohľadniť, či kotvenie možno zhotoviť vopred, alebo sa musí osadiť cez otvor v pripevňovanom prvku. Chceme mať v stene iba závitové puzdro alebo môže vyčnievať skrutka? Potrebujeme osadiť kotvenie bez zvláštnych nástrojov? Sú celkovo flexibilnejšie, ponúkajú širokú škálu kombinácií kotevných elementov a lepiacich tmelov a umožňujú kotvenie aj do neštandardných kotevných hĺbok.

Materiály Spojovacích Prvkov a Antikorózna Ochrana

Pre dlhú životnosť akéhokoľvek kotvenia, najmä v exteriéri alebo agresívnom prostredí, je kľúčová kvalita materiálu a jeho antikorózna ochrana. Spojovacie prvky sa vyrábajú zo zinkovaného oceľového plechu, prípadne z oceľového plechu následne žiarovo zinkovaného. Kvalita výrobkov musí spĺňať príslušné normy a technické predpisy.

Tu je prehľad najčastejších typov povrchových úprav pre oceľové spojovacie prvky:

Životnosť kovania priamo závisí od kvality materiálu, hrúbky ochrannej vrstvy a podmienok, ktorým je vystavené. Pre dlhú životnosť konštrukcie je investícia do kvalitného kovania s adekvátnou protikoróznou ochranou nevyhnutná.

Špeciálne Postupy a Normy pre Kotvenie Oceľových Trámov do Betónu

Kotvenie primárneho oceľového nosníka k betónovému stĺpu, obzvlášť zaťaženého v šmyku, môže vyžadovať vyššiu úroveň flexibility pri odolávaní aplikovaným kombináciám statického a seizmického zaťaženia v porovnaní so súčasným rozsahom dostupných konštrukčných noriem. Inžinieri a projektanti sa môžu trápiť s hľadaním riešení, ktoré zabezpečia spoľahlivosť spojenia v rámci hraníc normy EN 1992-4.

STN EN 1992-4: Konfigurácie kotiev a návrhové ustanovenia

Norma STN EN 1992-4 obsahuje ustanovenia o návrhu upevňovacích prvkov v betóne, ktoré odrážajú základné empirické dôkazy zohľadňujúce rôzne neistoty. Hoci tieto ustanovenia zabezpečujú vysokú úroveň bezpečnosti, nemusia vždy viesť k realizovateľnému návrhu. Jedným z výsledkov je obmedzenie konfigurácií skupín kotiev.

Hoci všetky tieto skupiny možno navrhnúť na ťah a/alebo šmyk, ak je najbližšia kotva v skupine umiestnená dostatočne ďaleko od okraja betónu (so vzdialenosťou od okraja c ≥ max (10ℎ_ef; 60d_nom)) norma STN EN 1992-4 obmedzuje návrh špecifikovaných skupín kotiev na šmyk blízko okraja betónu, pokiaľ nie je medzikružie medzi kotvou a základovou doskou úplne odstránené zálievkou, zváraním (väčšinou použiteľné pre kotvy s liatou hlavou) alebo špeciálnymi prostriedkami, ako je napríklad výplňová sada.

Pre skupinu kotiev zaťažených šmykom kolmo na okraj je šmyk rozdelený rovnomerne medzi rad kotiev najbližšie k okraju a vylomené teleso, ktoré je podľa normy STN EN 1992-4 odolné iba prednému radu kotiev. Tento konzervatívny predpoklad, že iba predný rad kotiev v skupine odoláva celému šmyku aplikovanému na základovú dosku, môže viesť k nerealizovateľným riešeniam. Ďalšie dva spôsoby porušenia - vylomenie ocele a betónu - zohľadňujú šmyk pôsobiaci na najvyššie zaťaženú kotvu v skupine a na celú skupinu.

Najmodernejší prístup k rozloženiu šmykového zaťaženia (Bulletin 58 a metóda SOFA)

Prístup k návrhu upevnenia podľa normy STN EN 1992-4 založený na predpísanom rozložení kotiev je často nedostatočný a neuskutočniteľný, keď sú potrebné väčšie skupiny kotiev, napríklad pri upevnení oceľového stĺpa blízko okraja betónového základu. Za určitých okolností, v závislosti od parametrov, ako je vzdialenosť od okraja, rozostup kotiev, hrúbka betónového prvku a svetlosť otvoru, môže odlomenie okraja začať buď od kotiev najbližších alebo najvzdialenejších od okraja, čo si vyžaduje overenie všetkých kotiev.

Bulletin 58 zahŕňa možnosť návrhu pre takéto prípady a umožňuje rovnomerné rozloženie šmykového namáhania kolmého na okraj za prvý rad rovnobežne s týmto okrajom, čo je podložené absenciou vyplneného medzikružia medzi základovou doskou a kotvou. V praxi to znamená overenie únosnosti vylamovacieho telesa potenciálne generovaného každým radom kotiev rovnobežne s okrajom, pretože riadiaca rovina porušenia nemusí byť vždy predný rad.

Rovnaký princíp platí pre šmykové sily pôsobiace rovnobežne s hranou, pričom porušenie je overené pre všetky rady kolmé na túto hranu, čo prináša konzistenciu do princípu rozloženia šmykových síl. Upozorňujeme, že použitie rovnakého prístupu s normálnou (nenulovou) svetlou vzdialenosťou otvoru môže viesť k nevyhovujúcemu návrhu a spôsobiť stratu únosnosti. Hoci Bulletin 58 umožňuje rozloženie šmyku za predné rady pre vylomenie okraja, skupiny kotiev sú stále obmedzené na mriežku 3x3 bez vyplnenia medzikružia a na 2x2 s vyplneným medzikružím. Usporiadanie kotiev nad 3x3 a nepravidelná konfigurácia, ako napríklad trojuholníková a kruhová, nie sú zahrnuté ani v norme STN EN 1992-4, ani v Bulletin 58.

Metóda SOFA pre statické a seizmické zaťaženie

Metóda SOFA (riešenia pre upevňovanie) aplikuje ustanovenia Bulletin 58 pre rozloženie šmyku na všetky zúčastnené kotvy v troch radoch v skupine rovnobežnej a kolmej na okraj a rozširuje rozloženie, na ktoré sa vzťahuje. To umožňuje projektantovi modelovať rozloženie upevnenia zaťažené šmykom smerom k okraju, ktoré presahuje rozloženie predpísané v norme STN EN 1992-4 aj v Bulletin 58, s predpokladom, že medzi kotvou a základovou doskou nie je žiadna vôľa (medzikružie je vyplnené).

Väčšie rozloženia a vplyvy na rozloženie šmykového namáhania

Hoci prenos šmyku za predný rad kotiev je možný až do troch radov rovnobežných s okrajom, Bulletin 58 výslovne obmedzuje skupiny kotiev na obdĺžnikové rozloženie 3x3, čím sa počet kotiev na rad obmedzuje na tri. Takéto obmedzujúce rozmiestnenie môže byť nedostatočné na upevnenie primárnych oceľových konštrukčných prvkov, ktoré zvyčajne odolávajú vysokým šmykovým silám. Rozšírenie rozmiestnenia metódou SOFA umožňuje projektantovi modelovať akékoľvek rozmiestnenie, pravidelné alebo nepravidelné. Metóda SOFA nevyžaduje rovnaký počet kotiev na rad.

Prístup SOFA pre nezarovnané kotvy

Pri ortogonálnych rozloženiach v návrhu môžu byť všetky kotvy dokonale zarovnané v rade, ale prevedenie na mieste nemusí byť vždy také „milimetrové“ presné, čo vedie k nadhodnoteniu odolnosti, ak by rovina porušenia mala začať od kotvy najbližšie k okraju. Rovina porušenia pre vylomenie okraja betónu však nevyžaduje dokonalé zarovnanie všetkých kotiev v rade a rovina porušenia môže zahŕňať aj iné kotvy, keď sa aktivujú v rámci definovaného virtuálneho „pásu“.

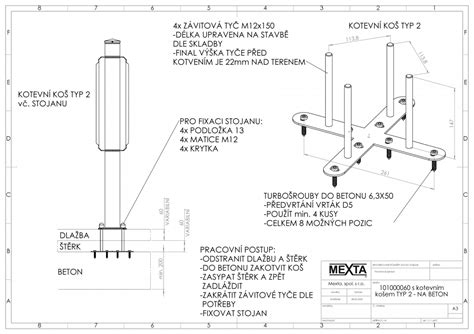

Kotvenie Oceľového Stĺpa do Zeme

Bezpečné ukotvenie oceľových trámov a stĺpov do zeme je rozhodujúce pre stabilitu a dlhú životnosť akejkoľvek konštrukcie. Primárnym cieľom ukotvenia stĺpa oceľového nosníka je preniesť zaťaženie (vertikálne, horizontálne a prevrátené sily) zo stĺpa na zem spôsobom, ktorý zabráni pohybu alebo poruche.

Vplyv typu pôdy

Pri určovaní najvhodnejšieho spôsobu kotvenia zohráva významnú úlohu typ pôdy:

• Súdržné pôdy (napríklad íl): Tieto pôdy majú vysokú vnútornú súdržnosť, čo znamená, že môžu dobre držať pohromade. Môžu sa však tiež rozširovať a zmršťovať so zmenami obsahu vlhkosti.
• Nesúdržné pôdy (napríklad piesok): Nesúdržné zeminy postrádajú vnútornú súdržnosť a pri stabilite sa spoliehajú na trenie.
• Skalnaté pôdy: Skala poskytuje vynikajúcu podporu, ale inštalácia kotiev môže byť náročná.

Metódy kotvenia oceľových stĺpov do zeme

1. Betónové pätky: Sú jedným z najtradičnejších a najspoľahlivejších spôsobov ukotvenia oceľových stĺpov. Vyžadujú výkop jamy do vhodnej hĺbky a šírky, postavenie debnenia a následné zaliatie betónu okolo základne oceľového nosníka. Betónové pätky poskytujú veľkú a stabilnú základňu, ktorá rovnomerne rozdeľuje zaťaženie na pôdu.
2. Špirálové pilóty: Sú ďalšou populárnou voľbou, najmä na miestach s náročnými pôdnymi podmienkami. Špirálovitá hromada sa zaskrutkuje do zeme pomocou špecializovaného stroja, a po nainštalovaní pilóty do požadovanej hĺbky sa vytvorí spojenie medzi pilótou a stĺpom oceľového nosníka.
3. Zemné kotvy: Používajú sa na odolávanie zdvíhacím silám, najmä v konštrukciách, kde je problémom vietor alebo seizmická aktivita. Zemné kotvy môžu byť:
   • Mechanické kotvy: Tieto kotvy využívajú trenie alebo expanziu na uchytenie pôdy.
   • Injektované kotvy: Inštalujú sa vyvŕtaním otvoru, vložením výstuže (napríklad oceľového lana alebo tyče) a následným vyplnením otvoru zálievkou.

Doplnky a všeobecné rady

Okrem hlavných spôsobov kotvenia existuje niekoľko doplnkov, ktoré môžu zvýšiť stabilitu oceľových stĺpov. Napríklad lisovací oceľový držiak možno použiť na poskytnutie dodatočnej podpory na základni tyče. OEM oceľová pracka s pozinkovaním je ďalším užitočným doplnkom, pričom zinkovanie poskytuje odolnosť proti korózii a zaisťuje dlhodobú životnosť spony. Diely na lisovanie hliníkového rohového držiaka sú ľahké, ale pevné, vďaka čomu sú vhodné pre aplikácie, kde je problémom hmotnosť.

Pri inštalácii vždy dodržiavajte bezpečnostné protokoly. Uistite sa, že tyč je správne zarovnaná vertikálne a horizontálne. Kotvy a stĺp pravidelne kontrolujte, či nevykazujú známky poškodenia alebo pohybu.

Dôležité Montážne Pokyny a Osvedčené Postupy

Spoľahlivosť kotvenia do veľkej miery ovplyvňuje správna aplikácia. Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov.

• Žiadne dodatočné napätie v betóne: Rozperné kotvy vnášajú napätie do betónu, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Naopak, chemické kotvy nevnášajú dodatočné napätie do základného materiálu, vďaka čomu sa dá kotva upevniť bližšie k okraju prvku.
• Dokonalé čistenie diery: Toto je absolútne kritický krok, najmä pri chemických kotvách! Zvyšky prachu dramaticky znižujú nosnosť. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!
• Správne vŕtanie: Použite správny priemer vrtáka určeného špeciálne pre betón (zvyčajne s tvrdokovovým hrotom) a dodržte predpísanú hĺbku diery. Vŕtajte kolmo. Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy a závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA).
• Okrajové vzdialenosti: Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.
• Výstuž v betóne: Je bežné, že betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.
• Dodržanie montážnych parametrov: Okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) dbajte aj na minimálnu hrúbku betónového prvku (hmin). Pri mechanických kotvách s predpísaným uťahovacím momentom použite momentový kľúč.
• Čas tuhnutia: Čas tuhnutia chemickej kotvy (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA.
• Používanie certifikovaných produktov: Používajte certifikované produkty a nepodceňujte žiadny krok - najmä nie čistenie diery pri chemických kotvách. Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 (Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom).
