Spoľahlivé upevnenie oceľových konštrukcií k betónovým základom je kľúčovým prvkom každej stavby. V prípadoch, keď tradičné metódy a normy narážajú na svoje limity, prichádzajú na rad pokročilé techniky, ktoré zabezpečujú bezpečnosť a flexibilitu návrhu. Tento článok sa zameriava na kotvenie oceľového stĺpa do betónového základu, pričom rozoberá štandardné postupy podľa normy STN EN 1992-4 a predstavuje moderné prístupy, ktoré umožňujú riešiť zložitejšie situácie.
Dosahujete hranice možností a neviete nájsť riešenie pre upevnenie konštrukcie? Využite flexibilitu priekopníckej metódy návrhu SOFA v PROFIS Engineering na nájdenie riešenia.
1.0 Úvod: Výzvy pri kotvení oceľových konštrukcií
Zložitejšie riešenia dodatočne inštalovaných spojovacích prvkov, ktoré bezpečne spájajú oceľové prvky s betónom v čoraz zložitejších detailoch, môžu viesť k riešeniam presahujúcim bežné geometrické rozloženie špecifikované v národných a medzinárodných smerniciach pre navrhovanie upevňovacích prvkov, ako je STN EN 1992-4 [1]. Napríklad kotvenie primárneho oceľového nosník s betónovým stĺpom zaťaženým v šmyku, ako je na obr. 1, môže vyžadovať vyššiu úroveň flexibility pri odolávaní aplikovaným kombináciám statického a seizmického zaťaženia v porovnaní so súčasným rozsahom dostupných konštrukčných noriem. V tomto prípade sa inžinieri a projektanti sa môžu trápiť s hľadaním riešení, ktoré zabezpečia spoľahlivosť spojenia v rámci hraníc normy EN 1992-4.
Tento článok hovorí o rozšírení ustanovení návrhu obsiahnutých v súčasnej norme STN EN 1992-4 v rámci „metódy Hilti SOFA“ (riešenia pre upevňovanie), ktorá umožňuje rozloženie šmyku za predný rad pre kotiev na overenie vylomenia okraja betónu pre statické a seizmické podmienky a v konečnom dôsledku poskytuje väčšiu flexibilitu návrhu pri zohľadnení počtu kotiev v skupine zaťažených šmykom v blízkosti jedného alebo viacerých okrajov betónu.
2.0 Konfigurácie kotiev a návrhové ustanovenia podľa STN EN 1992-4

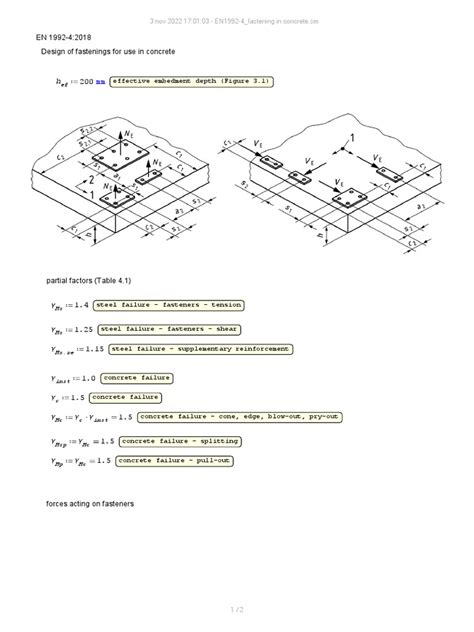

Norma STN EN 1992-4 obsahuje ustanovenia o návrhu upevňovacích prvkov v betóne, ktoré odrážajú základné empirické dôkazy zohľadňujúce rôzne neistoty, ktoré zabezpečujú vysokú úroveň bezpečnosti, ale nemusia vždy viesť k realizovateľnému návrhu. Jedným z výsledkov je obmedzenie konfigurácií skupín kotiev v norme STN EN 1992-4, ktoré je znázornené na obr. 2. Hoci všetky tieto skupiny možno navrhnúť na ťah a/alebo šmyk, ak je najbližšia kotva v skupine umiestnená dostatočne ďaleko od okraja betónu (so vzdialenosťou od okraja 𝑐 ≥ max (10ℎ𝑒f; 60𝑑nom)) norma STN EN 1992-4 obmedzuje návrh špecifikovaných skupín kotiev na šmyk blízko okraja betónu, pokiaľ nie je medzikružie medzi kotvou a základovou doskou úplne odstránené zálievkou, zváraním (väčšinou použiteľné pre kotvy s liatou hlavou) alebo špeciálnymi prostriedkami, ako je napríklad výplňová sada Hilti.
3.0 Usporiadanie kotiev a rozloženie statického šmykového zaťaženia
Tabuľka 3.1 znázorňuje rozdiely medzi skupinami kotiev s nevyplneným medzikružím a vyplneným medzikružím, keď sú umiestnené blízko okraja a zaťažené šmykom smerom k tomuto okraju. Dva faktory - medzikružie a vzdialenosť od okraja - určujú účinnosť jednotlivých kotiev pri odolávaní vylomeniu okraja, ktoré predstavuje polkužeľovitý betónový povrch. Pre skupinu kotiev zaťažených šmykom kolmo na okraj je šmyk rozdelený rovnomerne medzi rad kotiev najbližšie k okraju a vylomené teleso, ktoré je podľa normy STN EN 1992-4 odolné iba prednému radu kotiev. Tento konzervatívny predpoklad, že iba predný rad kotiev v skupine odoláva celému šmyku aplikovanému na základovú dosku, môže viesť k nerealizovateľným riešeniam. Ďalšie dva spôsoby porušenia - vylomenie ocele a betónu - zohľadňujú šmyk pôsobiaci na najvyššie zaťaženú kotvu v skupine a na celú skupinu.
4.0 Najmodernejší prístup k rozloženiu šmykového zaťaženia vo vláknitých prvkoch
Prístup k návrhu upevnenia podľa normy STN EN 1992-4 založený na predpísanom rozložení kotiev je často nedostatočný a neuskutočniteľný, keď sú potrebné väčšie skupiny kotiev, napríklad pri upevnení oceľového stĺpa blízko okraja betónového základu. Za určitých okolností, v závislosti od parametrov, ako je vzdialenosť od okraja, rozostup kotiev, hrúbka betónového prvku a svetlosť otvoru, môže odlomenie okraja začať buď od kotiev najbližších alebo najvzdialenejších od okraja, čo si vyžaduje overenie všetkých kotiev.
Bulletin 58 [2], odsek 4.3.1.3, zahŕňa možnosť návrhu pre takéto prípady a umožňuje rovnomerné rozloženie šmykového namáhania kolmého na okraj za prvý rad rovnobežne s týmto okrajom, čo je podložené absenciou vyplneného medzikružia medzi základovou doskou a kotvou. V praxi to znamená overenie únosnosti vylamovacieho telesa potenciálne generovaného každým radom kotiev rovnobežne s okrajom, pretože riadiaca rovina porušenia nemusí byť vždy predný rad. Ilustráciu tohto efektu poskytuje obr. 3.
Ako je znázornené na obr. 4, rovný princíp platí pre šmykové sily pôsobiace rovnobežne s hranou, pričom porušenie je overené pre všetky rady kolmé na túto hranu, čo prináša konzistenciu do princípu rozloženia šmykových síl.
Upozorňujeme, že použitie rovnakého prístupu s normálnou (nenulovou) svetlou vzdialenosťou otvoru môže viesť k nevyhovujúcemu návrhu a spôsobiť stratu únosnosti. Hoci Bulletin 58 umožňuje rozloženie šmyku za predné rady pre vylomenie okraja, skupiny kotiev sú stále obmedzené na mriežku 3x3 bez vyplnenia medzikružia a na 2x2 s vyplneným medzikružím, pozri obrázok 4.3-1 v [2]. Usporiadanie kotiev nad 3x3 a nepravidelná konfigurácia, ako napríklad trojuholníková a kruhová, nie sú zahrnuté ani v norme STN EN 1992-4, ani v Bulletin 58.
5.0 Metóda SOFA pre rozmiestnenie kotiev a rozloženie šmyku pri statickom a seizmickom zaťažení
Metóda SOFA aplikuje ustanovenia Bulletin 58 pre rozloženie šmyku na všetky zúčastnené kotvy v troch radoch v skupine rovnobežnej a kolmej na okraj a rozširuje rozloženie, na ktoré sa vzťahuje. To umožňuje projektantovi modelovať rozloženie upevnenia zaťažené šmykom smerom k okraju, ktoré presahuje rozloženie predpísané v norme STN EN 1992-4 aj v Bulletin 58, s predpokladom, že medzi kotvou a základovou doskou nie je žiadna vôľa (medzikružie je vyplnené). Pre rôzne usporiadania kotiev je statické a seizmické rozloženie šmyku pre kotvy blízko okraja povolené v SOFA zachytené v tabuľke 5.1.
5.1 Väčšie rozloženia a vplyvy na rozloženie šmykového namáhania na riadok
Ako je uvedené v tabuľke 5.1, hoci prenos šmyku za predný rad kotiev je možný až do troch radov rovnobežných s okrajom, obrázok 4.3-1 v Bulletine 58 výslovne obmedzuje skupiny kotiev na obdĺžnikové rozloženie 3x3, čím sa počet kotiev na rad obmedzuje na tri. Takéto obmedzujúce rozmiestnenie môže byť nedostatočné na upevnenie primárnych oceľových konštrukčných prvkov, ktoré zvyčajne odolávajú vysokým šmykovým silám. Rozšírenie rozmiestnenia metódou SOFA umožňuje projektantovi modelovať akékoľvek rozmiestnenie, pravidelné alebo nepravidelné.
Príklad vylomenia hrany za predným radom pre rozloženie kotiev 5x3 umiestnených blízko hrany bez vyplnenia medzikružia je znázornený na obr. 5, kde šmyková sila 𝑉ed pôsobí kolmo na hranu. Tu sa overuje vylomenie hrany na SOFA pre každý rad rovnobežne s každou hranou, pričom ako zjednodušenie je zobrazené iba vylomenie stredného radu.
Upozorňujeme, že metóda SOFA nevyžaduje rovnaký počet kotiev na rad.
5.2 Prístup SOFA pre nezarovnané kotvy
Pri ortogonálnych rozloženiach v návrhu môžu byť všetky kotvy dokonale zarovnané v rade, ale prevedenie na mieste nemusí byť vždy také „milimetrové“ presné, čo vedie k nadhodnoteniu odolnosti, ak by rovina porušenia mala začať od kotvy najbližšie k okraju. Rovina porušenia pre vylomenie okraja betónu však nevyžaduje dokonalé zarovnanie všetkých kotiev v rade a rovina porušenia môže zahŕňať aj iné kotvy, keď sa aktivujú v rámci definovaného virtuálneho „pásu“. Ako je znázornené na obr.
Kotvenie do betonového podkladu
Použitie súborov cookie nám umožňuje pohodlné prehliadanie webovej stránky a vďaka analýze neustále zlepšujeme jej funkcie, výkon a použiteľnosť. Prejsť na obsah NOVINKA!!! Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu (napríklad betónu). Používajú sa najmä tam, kde potrebuješ spoľahlivo preniesť stredné až vysoké zaťaženia.
Výber správnej kotvy a montážne aspekty
Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá ti príde pod ruku. Je to betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard.
Vyjadruje sa triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíš do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíš počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.
Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. ALE POZOR: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti.
Aké veľké zaťaženie bude na kotvu pôsobiť? Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstav si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu. Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany.
Ed - návrhový účinok zaťaženia), sa získajú vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem (napr. Eurokódy). Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Tvoje vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.).
Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Agresívne prostredie: Nevyhnutná je vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ. V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže? Pri montáži: Výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Pri montáži: Zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Počas životnosti: Dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) môže znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontroluj v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku. Ak konštrukcia alebo jej časť, kam kotvíš, musí spĺňať požiadavky na požiarnu odolnosť (napr. Požiarna odolnosť sa udáva v minútach (napr. Nikdy nepoužívaj bežnú kotvu tam, kde je predpísaná požiarna odolnosť!

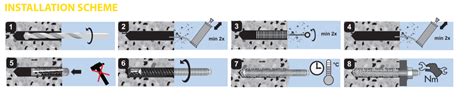

Vnášajú napätie do betónu: Rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Nutnosť dokonalého čistenia diery: Toto je absolútne kritický krok! Zvyšky prachu dramaticky znižujú nosnosť. Správne vŕtanie: Použi správny priemer vrtáka a dodrž predpísanú hĺbku diery. Vŕtaj kolmo. Dodržanie montážnych parametrov: Okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) dbaj aj na minimálnu hrúbku betónového prvku (hmin). Uťahovací moment (pre mechanické): Ak je predpísaný, použi momentový kľúč. Neexistuje jedna "najlepšia" kotva pre všetky situácie. Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy (napr. Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne.
Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA). Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia. Toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť. Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť. ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent! Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA. Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja. Používaj certifikované produkty a nepodceňuj žiadny krok - najmä nie čistenie diery pri chemických kotvách.
