Ploché strechy predstavujú špecifické výzvy, ktoré si vyžadujú profesionálny prístup a kvalitné materiály. Hydroizolácia je kľúčovým prvkom nielen pre šikmé, ale aj pre ploché strechy. Voda tam, kde ju nechcete, môže spôsobiť značné škody. Správna hydroizolácia je preto nevyhnutná pre ochranu strešných konštrukcií.
Čoraz častejšie diskutovaným problémom sa stáva problém ukotvenia hydroizolačného systému na plochej streche. V praxi sa možno čím ďalej, tým častejšie stretnúť s tým, že jednotlivé vrstvy na relatívne nových strechách nedržia na svojom mieste, tak ako by mali alebo vôbec.
Čo je mechanické kotvenie a prečo je dôležité?

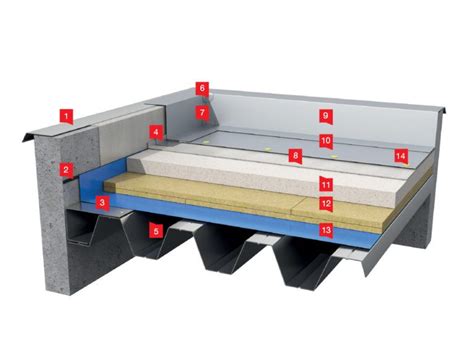

Mechanické kotvenie je najbežnejším používaným spôsobom stabilizácie strešných povlakových krytín. Medzi hlavné dôvody na použitie práve tohto systému upevnenia sú nízka ekonomická náročnosť, jednoduchá montáž a možnosť vykonávania za takmer akýchkoľvek klimatických podmienok. Mechanické kotvenie hydroizolácií je najrozšírenejším spôsobom zabezpečenia plochých striech proti dynamickému namáhaniu vplyvom vetra. Stabilita strešného súvrstvia proti saniu vetra je v tomto prípade zaistená pomocou strešných kotiev.
Návrh mechanického kotvenia a princípy odolnosti proti vetru
Návrh mechanického kotvenia sa v minulosti vykonával predovšetkým podľa skúseností. Dnes je však nevyhnutné vykonávať ho v súlade s platnými normami. Návrh mechanického kotvenia je nutné vykonávať vždy v súlade s ČSN EN 1991-1-4 a ETAG 006.
Mýtus o atike: V praxi sa možno stretnúť s názorom, že povlakovú krytinu ochráni proti negatívnym účinkom veterného vztlaku atika. Vytvára sa mylná predstava, že čím je atika vyššia, tým viac chráni strechu proti účinkom vetra. V dôsledku tejto mylnej predstavy vznikajú škody veľkého rozsahu, pretože realita je úplne iná. Veterný vztlak je najväčší práve v rohoch za zvýšenou atikou.
Pravidlo 3-6-9 pre rozmiestnenie kotiev
V predbežnom návrhu počtu skrutiek na ukotvenie hydroizolačnej vrstvy plochej strechy sa vychádza z jednoduchého pravidla, overeného dlhoročnou praxou: 3-6-9 ks/m². Znamená to, že sa odporúča navrhnúť a použiť 3 kusy skrutiek vo vnútornej ploche strechy, kde je namáhanie najmenšie, 6 kusov skrutiek v okrajových zónach a 9 kusov skrutiek v rohových zónach, ktoré sú namáhané najvýraznejšie. V priemere to predstavuje asi 4 kusy skrutiek na štvorcový meter. Toto pravidlo sa dá aplikovať napríklad na bytové domy alebo výrobné haly s výškou do 20 metrov. Ďalej treba zohľadniť aj nadmorskú výšku, v ktorej je budova situovaná.
Ak si to situácia vyžaduje, treba vypracovať kotevný plán, v ktorom sa presne určia zóny namáhania vetrom a navrhne sa hustota a rozloženie kotiev na danej streche. Nedodržanie potrebného počtu skrutiek na štvorcový meter má poväčšine fatálne následky s veľkými finančnými stratami.
| Zóna strechy | Odporúčaný počet kotiev (ks/m²) | Poznámka |
|---|---|---|
| Vnútorná plocha | 3 | Najmenšie namáhanie vetrom |
| Okrajové zóny | 6 | Zvýšené namáhanie vetrom |
| Rohové zóny | 9 | Najvýraznejšie namáhanie vetrom |
Testovanie pevnosti kotvenia
Pri obnove plochej strechy treba na získanie predstavy o únosnosti podkladu, do ktorého sa budú kotviť nové vrstvy, uskutočniť základnú odtrhovú skúšku, známu aj ako výťažná skúška pevnosti betónu (a iných podkladov). Daným zariadením sa ťahajú šróby smerom dohora a na manometri sa ukáže pri akej výťažnej sile sa kotvy odtrhnú.
Výpočtová hodnota na jeden kotevný prvok predstavuje v súlade s normatívnymi požiadavkami 400 N. Výťažná hodnota musí byť zvýšená o bezpečnostný dynamický faktor 2,5 až 3, to znamená, že ťahovým prístrojom by sa mala namerať hodnota minimálne 1 000 až 1 200 N. Tento dôležitý údaj je kľúčový pri návrhu použitého kotviaceho systému. Výsledkom tejto skúšky je zápis o odtrhovej skúške s uvedením presnej špecifikácie kotiev, ktoré sú schopné preniesť zaťaženie veterným vztlakom. Protokol slúži ako doklad pre investora, že navrhnutý kotviaci systém je správny a spĺňa požiadavky na pevnosť súvrstvia.
Výber kotviacich prvkov a odolnosť proti korózii
Kotevné prvky by mali byť dostatočne odolné proti korózii, mali by mať dostatočnú dynamickú a mechanickú únosnosť, nesmú sa postupne uvoľňovať z podkladu a poškodzovať hydroizolačnú vrstvu. Pri návrhu kotevných systémov sa musia zohľadniť viaceré zásady, vrátane typu podkladu.
Z hľadiska typu podkladu rozlišujeme štandardné podklady ako sú betón, trapézový plech a drevo. Na kotvenie vrstiev na strechu z hliníkového plechu a škrupinových panelov sa odporúča použiť špeciálny nit TPR (Total Physical Response). Pri tomto spôsobe kotvenia neprenáša zaťaženie závit, ale špeciálna ružica, ktorá sa rozvinie na konci nitu.
Pri kotvení do pórobetónu treba pred samotným návrhom kotviacich prvkov vždy vykonať ťahovú skúšku. V tomto prípade sa odporúča použiť skrutky IGR (skrutky so zápustnou hlavou s úchytom tvaru štvorhranu v kombinácii s prítlačnou tanierovou podložkou) alebo skrutky LBS (samozávrtné skrutky). Správny výber kotviaceho prvku do pórobetónu je mimoriadne dôležitý. Neodporúča sa používať natĺkačky. Pri neustálom dynamickom namáhaní na streche môže prichádzať k ich postupnému uvoľňovaniu a vytiahnutiu, následne k delaminácii alebo prerezaniu povlakovej krytiny a cez takto vytvorené otvory k zatekaniu strechy.
Odolnosť proti korózii: Kesternichov test
Odolnosť kotiev sa testuje napríklad skúškou odolnosti proti korózii, ktorá sa nazýva Kesternichov test. Týmto testom sa simuluje zaťaženie kotviaceho prvku účinkami agresívneho prostredia. Kotevný prvok sa vystavuje cyklickej koróznej záťaži v atmosfére oxidu síry pri teplote 40 °C. Kotvy určené na strechy musia odolať minimálne 12 cyklom.
- Kotva s klasickým galvanickým pozinkovaním neodolá zaťaženiu ani jedného cyklu, a preto nie je určená na použitie do strešných konštrukcií, ale v interiéri.
- Kotvy so žiarovým zinkovaním, s antikoróznou vrstvou v hrúbke 35 až 45 mikrónov, odolajú 6 až 8 cyklom.
- Požadovanému počtu cyklov (12 cyklov) odolajú kotvy so špeciálnou povrchovou úpravou DuraCoat.
V priestoroch papierní, bazénov a podobne, kde vnútorná vlhkosť presahuje 70 %, sa musia vždy navrhovať a použiť kotviace prvky z nehrdzavejúcej ocele. To isté platí aj pre priestory s vyššou agresivitou vnútorného prostredia charakteristické napríklad pre čističky, výrobne potravín, pivovary a podobne. Platí teda, že na kotvenie jednotlivých vrstiev plochej strechy možno použiť iba kotvy s katalógovým označením - vhodné na kotvenie striech.
Bežné chyby a inovatívne riešenia pri kotvení

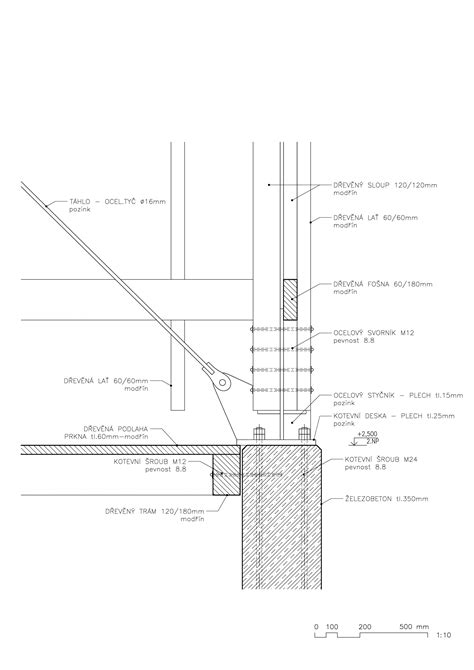

Zásadným problémom je nedostatočný počet kotiev. Montážne firmy mnohokrát z dôvodu šetrenia nedodržia minimálny počet kotiev. Ďalšou častou chybou je upevnenie kotiev príliš na okraji izolácie. Ide o veľký problém, ktorý sa na strechách často vyskytuje, rovnako ako použitie nevhodných kotiev. Pri celoslovensky známom projekte Tri veže v Bratislave, kde sa strecha nachádzala vo výške asi 80 m nad povrchom, bolo treba vypracovať dokumentáciu s množstvom detailov a vyžadovalo si to komplexný prístup k ukotveniu drevenej konštrukcie a následne hydroizolačnej vrstvy.

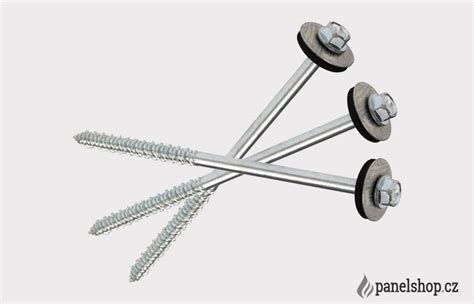

Pri základnej požiadavke na rýchlosť samotnej realizácie sa odporúča použiť skrutku TIA - T25 - 6,3 x 150 v kombinácii s teleskopom R45. Vďaka dvojitému závitu možno preklenúť tepelnú izoláciu až do hrúbky 100 mm bez akejkoľvek zmeny dĺžky skrutky alebo teleskopu. Tým sa odstraňuje možnosť nesprávnej montáže na minimum. Zverná hrúbka sa reguluje samotnou skrutkou podľa potreby.
S neustále sa zvyšujúcou hrúbkou tepelnej izolácie súvisí problém dostatočnej dĺžky skrutiek. Na trhu sa nachádzajú skrutky, ktorými možno prekotviť až 670 mm tepelnej izolácie pri kotvení do trapézového plechu a 530 mm tepelnej izolácie pri kotvení do betónu. V praxi sa vyskytuje aj ďalší problém, ktorým je obmedzenie dĺžky vrtákov do betónu o priemere 5 mm. Tu sa ako riešenie naskytá použitie predlžovacej kónickej tyče na vŕtanie a krátkych kónických vrtákov (určené na preklenutie hrúbky tepelnej izolácie do 800 mm).
Špecifiká kotvenia PVC hydroizolačných fólií (napr. Sikaplan® VG-18)
Hydroizolačné systémy z termoplastických fólií z mPVC (mäkčeného polyvinylchloridu) vzhľadom na jednoduchšiu spracovateľnosť a veľmi dobré mechanickofyzikálne vlastnosti predstavujú vhodné riešenie najmä pri rekonštrukciách plochých striech. Príkladom je Sikaplan® VG-18 (hrúbky 1,8 mm), ktorá je viacvrstvová syntetická strešná hydroizolačná fólia vystužená polyesterom na báze vysoko kvalitného polyvinylchloridu (PVC) so spomaľovačom horenia podľa normy EN 13956.
Hydroizolačná membrána je zabudovaná ako voľne položená (bez naťahovania membrány), mechanicky kotvená vo vzájomnom preložení jednotlivých roliek, alebo mimo nich. Sikaplan® VG-18 je kotvená kotvami pozdĺž vyznačenej čiary, 10 mm od hrany fólie. Presah Sikaplan® VG-18 je 100 mm. Kotviace prvky zabraňujú deformácii a odtrhnutiu Sikaplan® VG 18 vplyvom vetra.
Vzájomné preloženia fólie musia byť zvarené pomocou elektrického horúcovzdušného náradia. Parametre zvárania vrátane teploty, rýchlosti, prúdu vzduchu, tlaku a nastavenia musia byť posúdené, upravené a odkontrolované na mieste pred zváraním podľa typu zariadenia a aktuálnych klimatických podmienok. Spoje musia byť mechanicky odskúšané skrutkovačom, aby bola overená a zaistená celistvosť a homogenita zvaru.
Mechanické kotvenie a fotovoltické inštalácie na plochých strechách
Ploché strechy sú pre fotovoltické (FV) inštalácie atraktívne vďaka veľkým súvislým plochám, jednoduchšej logistike montáže a nižšiemu riziku vizuálneho zásahu do architektúry. Zároveň však predstavujú jedinečný súbor technických a legislatívnych požiadaviek, vrátane odolnosti voči vztlaku vetra. Kľúčovou voľbou investora aj projektanta je spôsob upevnenia konštrukcie - balastované systémy (zaťažené závažím) vs. mechanicky kotvené systémy (prichytené do nosnej konštrukcie).
Mechanicky kotvený systém FV inštalácie znamená, že nosná konštrukcia je ukotvená do nosného podkladu (trapézový plech, ŽB doska, drevotrieska nad nosníkmi) cez strešný plášť pomocou tŕňov, skrutiek a tesniacich priechodov. Kotvené systémy prenášajú sily priamo do nosnej konštrukcie, čo je výhodné v extrémne náveterných lokalitách alebo pri vysokých budovách. Kotvenie vyžaduje tesniace priechody a správnu technológiu, napríklad teleskopické kotviace prvky cez tepelnú izoláciu do nosnej vrstvy.
V praxi sa často uplatní hybridné riešenie: väčšina plochy je balastovaná, no v exponovaných okrajoch a rohoch sa doplní mechanické kotvenie, čím sa zníži potrebná hmotnosť balastu a rovnomernejšie rozložia sily. Mechanicky kotvené systémy minimalizujú hmotnosť a excelujú vo veterných podmienkach, avšak kladú nároky na tesnosť prienikov, kontrolu tepelných mostov a kvalitnú montáž. V mnohých projektoch vychádza ako najracionálnejšie hybridné riešenie, ktoré prepája výhody oboch prístupov podľa lokálnych podmienok strechy.
Dôležitosť detailov a odborného prístupu
Odbornej montáži musí predchádzať aj správny návrh, ktorý vychádza zo základných pravidiel rekonštrukcie strešných hydroizolácií fóliou. Vplyv nedodržania konštrukčného predpisu, nesprávnej montáže alebo nevhodného návrhu je zrejmý práve pri pravidelných kontrolách tak montáže, ako aj realizovaných striech.

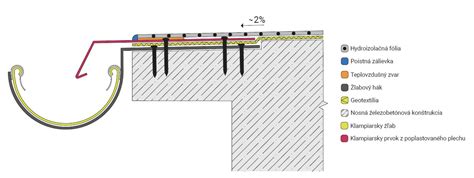

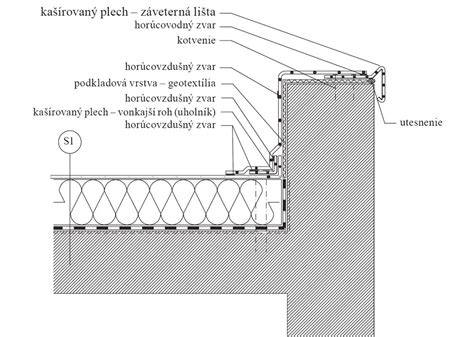

Hydroizolačné fólie sa vždy ukončujú profilmi z poplastovaného plechu rozličných tvarov. Aj pri rekonštrukciách sa preferuje použitie detailu obalenej atiky, to znamená, že odkvapový profil na vodorovnej atike je už z poplastovaného plechu, takže celá atika je obalená fóliou. Vďaka tomuto riešeniu nie je potrebná údržba klasických oplechovaní atík natieraním. Pod staršie hromozvodové pätky s ostrými hranami, konštrukcie antén a pod. sa odporúča podložiť hydroizolačnú fóliu, prípadne ich ňou obaliť tak, aby nenamáhali hydroizolačný povlak alebo ho neprepichli ani nepoškodili.
Každý zodpovedný predajca hydroizolačných fólií by mal systematicky dohliadať na spôsob, akým sa ich materiály montujú, a byť nápomocný už pri samotnom návrhu.
