Betónové dielce pre výstuž potokov a spoľahlivé premostenia: Kľúčové informácie

Betónové dielce sú neoddeliteľnou súčasťou modernej stavebnej praxe, obzvlášť pri riešení premostení vodných tokov, spevňovaní brehov alebo tvorbe pevných prejazdov v náročnom teréne. Ich vlastnosti a spôsob použitia sú kľúčové pre dosiahnutie dlhodobej stability a funkčnosti konštrukcie. Zameriame sa na betónové mostové panely, základy pre takéto konštrukcie a dôležitosť betónových dištančných prvkov, ako aj na správnu údržbu.

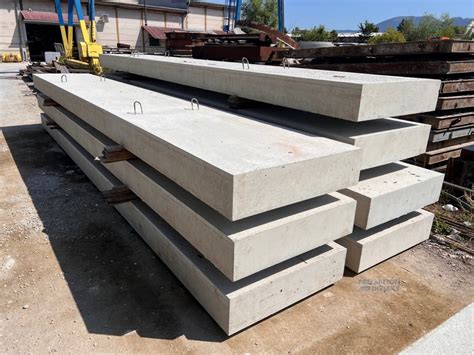

Betónové mostové panely: Odolné riešenie pre premostenia

Betónové mostové panely sú špeciálne zosilnené prefabrikované dielce určené na premostenie potokov, priekop alebo na vytvorenie pevných prejazdov v náročnom teréne. Sú ideálnym riešením všade tam, kde potrebujete spoľahlivé a trvalé premostenie. Cestný panel je určený na spevnenie plochy, kde celou svojou váhou leží na pripravenom podloží. Hlavný rozdiel je v armovaní (výstuži). Naše mostové panely sú navrhnuté tak, aby zvládli zaťaženie bežnou osobnou dopravou, ale aj ťažkou technikou, ako sú nákladné autá či poľnohospodárske stroje.

Presná nosnosť závisí od dĺžky rozpätia a hrúbky panelu. Vďaka použitiu vysokokvalitného certifikovaného betónu a masívnej oceľovej výstuže je životnosť našich panelov 50 až 80 rokov.

Legislatívne požiadavky pre premostenie vodných tokov

Pri premostení vodných tokov ide spravidla o vodnú stavbu. Pri menších premosteniach na súkromných pozemkoch často postačuje ohlásenie drobnej stavby, avšak pri trvalých riešeniach alebo zásahoch do toku môže úrad vyžadovať stavebné povolenie a vyjadrenie správcu toku. Je dôležité vždy sa informovať na príslušných úradoch.

Realizácia základov pre mostové panely

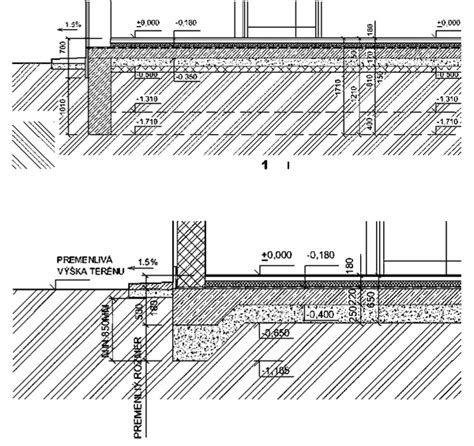

Základom je vytvorenie stabilných oporných bodov na oboch stranách premostenia. Tie môžu tvoriť betónové pätky, základy zo strateného debnenia alebo naše betónové kocky, ktoré sú ako podpera ideálne. Zhotovenie základu Zemné práce sa prevádzajú podľa typu zeminy. Základový pás musí ležať v nezamŕzajúcej hĺbke (podľa miestnych pomerov, min. však 80cm), aby sa zabránilo poškodeniu základu mrazom. Základový pás je nutné podsypať štrkovým lôžkom min. 20cm. Pri namŕzavých zeminách je nutné, aby špára štrkového vankúša bola v nezamŕzavej hĺbke.

Základ doporučujeme vybetónovať 5 až 10 cm nad terén alebo naopak vybetónovať iba do výšky 13 cm pod terén a použiť tzv. vyrovnávací rad debniacich tvaroviek. Vlastný základ by mal byť z betónu triedy C 20/25 XC2(B25). Na zabezpečenie základu proti nerovnomernému sadaniu odporúčame do betónu vložiť 4 až 6 prútov výstuže min.  8mm. Pri betónovaní zasuňte prúty výstuže tak, aby boli na kotevnú dĺžku ukotvené v betóne a vyčnievali 60cm s rozostupom 40cm - alebo podľa projektu.

Doprava a manipulácia s betónovými panelmi

Dopravu zabezpečujeme v rámci celého Slovenska nákladnými autami. Vzhľadom na vysokú hmotnosť panelov je potrebné mať na mieste zabezpečenú techniku na vykládku (žeriav alebo silný bager).

Betónové dištančné prvky: Zabezpečenie krytia výstuže

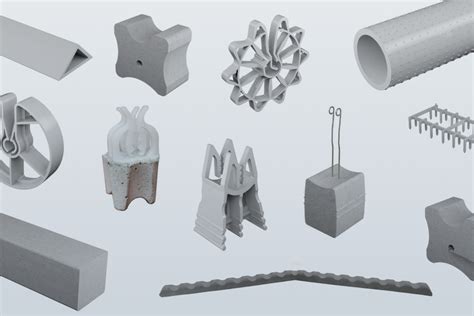

Betónové dištančné prvky sa zvyčajne vyrábajú z vláknocementu alebo vibroliateho betónu. Používajú sa na vymedzenie hrúbky stien pri debnení, na ochranu spínacích tyčí pri betonáži a uzatvorenie prestupov pri vodostavebnom alebo pohľadovom betóne. Krycia vrstva výstuže je vzdialenosť vonkajšieho povrchu nosnej výstuže od najbližšieho povrchu betónu, slúži ako protipožiarna ochrana výstuže a chráni ju pred koróziou. Sú známe aj pod názvom betónové hady. Zabezpečujú požadovanú výšku krytia pri základových a stropných doskách.

Typy a použitie dištančných líšt

Čo sa týka tvaru a prierezu betónových dištančných líšt, existujú vo viacerých variantoch. Nájdete ich ako rovné pásy, zvlnené esíčka alebo zalomené lišty. Prierez dištančnej lišty môže byť v tvare trojuholníka, kruhu, štvorca alebo aj v podobe I-profilu. Pri trojhrannej a štvorhrannej lište sa pri každom otočení zachová požadovaná krycia vrstva. Pri výbere vhodného profilu lišty treba brať do úvahy, aké máme požiadavky na železobetónovú konštrukciu. Ak ide o pohľadový betón, treba voliť prvky, ktoré po oddebnení nezanechajú žiadne stopy na povrchu. Niektoré dištančné lišty dopĺňa výrobca drôtom, čo umožňuje lepšie pripevnenie dištančného prvku k výstuži a zabezpečenie požadovanej krycej vrstvy.

Rozličné tvary dištančných pásov s kombináciou betónu, z ktorého sú vyrobené, zaisťujú vysokú únosnosť a stabilitu, preto sa tieto lišty najčastejšie používajú pri vyššej hmotnosti výstuže. Pred betonážou sa kladú na zhutnený štrkový podklad alebo na podkladový betón. V tejto sekcii dištančných prvkov rozlišujeme dva typy podložiek.

Dištančné podložky

• Betónová podložka bez drôtu: Dištančná podložka bez drôtu sa používa pod vodorovnú výstuž na vymedzenie spodnej výšky krycej vrstvy. Vďaka jej nepravidelnému tvaru - pri otočení prvku - umožňuje viacero variantov výšky krytia. Podložka je vyrobená z odolného materiálu - vláknocementu, ktorý obsahuje nehorľavú látku. To znamená, že ani pri veľkých teplotných rozdieloch nedochádza k deformácii dištančného prvku. Kladú sa na spevnený podklad vo vzdialenostiach v závislosti od maximálneho priehybu výstuže pri maximálnom zaťažení. Býva to približne 2 - 4 ks/m2.

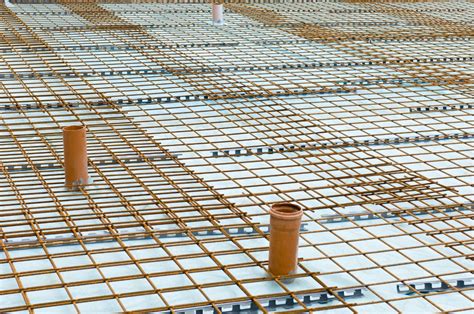

• Betónová podložka s drôtom: Dištančná podložka s drôtom má rovnaké charakteristické vlastnosti ako podložka bez drôtu. Rozdiel však je, že tento prvok je možné použiť nielen pod vodorovnú výstuž, ale aj na zvislú výstuž na zabezpečenie požadovanej krycej vrstvy stien a stĺpov. Podložka je vyrobená z vláknocementu a vďaka tomu je vhodná na použitie pri vodotesných a plynotesných stavbách. Drôtik, ktorý je súčasťou podložky, sa používa na pripevnenie dištančného prvku k výstuži a fixuje sa na mieste prekríženia. Pripevňuje sa k výstuži tak, aby sa výstuž opierala o priehlbinu v podložke. Na zabezpečenie krycej vrstvy na stenách a stĺpoch sa používa dištančná podložka s drôtom.

Betónové rúrky a zátky

Táto rúrka sa používa na vymedzenie hrúbky betónovej steny pri betonáži. Nezabezpečuje však iba správnu hrúbku steny, ale slúži aj na ochranu oceľových spínacích tyčí, ktoré sú súčasťou systémového stenového debnenia. Je vyrobená z vláknocementu, vďaka čomu má materiálové vlastnosti rovnaké ako konštrukčný betón. Preto sa zvyčajne využíva pri vodostavebnom betóne, napríklad pri čističkách odpadových vôd, bielych vaniach alebo vodných nádržiach. Používa sa tak, že betónovú rúrku požadovanej dĺžky nasunieme na spínaciu tyč (slang. šupu), ktorá spája stenové dielce. Kvôli lepšej priľnavosti a ochrane preglejky stenového debnenia sa na oba konce rúrky nasunú kónusy, prípadne zátky. Pred betonážou treba zvážiť, ktorý variant použijeme - či ide o pohľadovú betónovú stenu, alebo obyčajnú. Pri betonáži musíme dbať na kvalitné zavibrovanie čerstvého betónu, tak aby bola rúrka celá obalená betónom.

Podľa tvaru a účelu rozlišujeme dva druhy betónových zátok:

• Obyčajná valcová betónová zátka: Táto betónová zátka slúži na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu. Je vyrobená z vláknocementu a tým spĺňa požiadavky kladené na vodostavebný betón. Rovnako sa používa aj pri plynotesných betónových konštrukciách s prihliadnutím na protipožiarne štandardy.
• Kónusová zátka (pohľadová): Používa sa na utesnenie dištančnej rúrky v prípade, že chceme, aby bola stena alebo iná betónová konštrukcia pohľadová. Je vyrobená z vláknocementu, jej hlavným účelom je zabezpečiť pohľadovosť betónu a v kombinácii s obyčajnou betónovou zátkou sa používa aj pri vodotesných konštrukciách. Manipulácia s týmito zátkami je rovnaká ako s predchádzajúcimi zátkami. Po betonáži sa odstránia kónusy na oboch stranách rúrok.

Výhody a chyby pri použití dištančných prvkov

Betónové dištančné prvky majú mnoho výhod. V porovnaní s plastovými dištančnými prvkami sú odolnejšie voči tlaku, majú rovnaké materiálové vlastnosti ako samotný betón, ale predovšetkým sú nevyhnutnou súčasťou pri vodostavebnom betóne. Opatrnosť si vyžaduje preprava a manipulácia, keďže betónové prvky nie sú ohybné ako plastové, a tak nevhodné narábanie s nimi môže viesť k nežiaducim poškodeniam. Týka sa to najmä betónových dištančných rúrok alebo líšt.

Ako iné stavebné materiály aj dištančné prvky je potrebné používať s ohľadom na ich špecifiká a konštrukčné potreby. Najčastejšie chyby sú:

• Použitie malého množstva dištančných prvkov: Pri použití nízkeho počtu dištančných prvkov vznikajú medzi nimi veľké vzdialenosti.
• Použitie nevhodných dištančných prvkov: Nepremeraním a neskontrolovaním minimálnej krycej vrstvy môže dôjsť k neskoršej korózii alebo znehodnoteniu výstuže.

Ošetrenie a údržba betónových konštrukcií: Prevencia výkvetov

Vplyvom poveternostných podmienok dochádza k zašpineniu, prípadne tvorbe rias či výkvetov a pod. Preto aj z týchto dôvodov po zhotovení betónovej konštrukcie odporúčame celkový povrch ošetriť hydrofóbnym prípravkom. Tento prípravok udržuje prirodzený vzhľad v pôvodnom stave počas celej jej životnosti a zachová sýte farby, vzhľad, čistotu, zámedzí tvorbe plesní, machov, výkvetov, vytvára suché a zdravé prostredie. Táto nanočasticová impregnácia je neviditeľná, bráni pevnému uchyteniu nečistoty a jej prenikaniu do štruktúry ošetreného materiálu.

Čo sú to výkvety a ako vznikajú?

Najčastejším nežiaducim javom na všetkých betónových výrobkoch je výkvet. Primárny - menej často, sekundárny - vo väčšine prípadov. Vizuálne sa prejavujú ako usadeniny rôznych solí vo forme belavých závojov, vločiek alebo „máp". Ide jednoznačne o estetické chyby, ktoré sú ale našťastie veľmi ľahko odstrániteľné mechanickým alebo chemickým spôsobom, prípadne zmiznú po nejakom čase „samé od seba" - vplyvom poveternosti, najmä vďaka dažďu.

Veľmi zjednodušene povedané, výkvet je vystúpenie voľného vápna obsiahnutého v obkladovom prvku či podkladovom murive na povrch výrobkov. Vlhkosť, ktorá sa dostane do pórov (dažďová voda, para, rosa, vzlínavá vlhkosť v nedostatočne izolovanom podkladovom murive, zvyšková vlhkosť v nevyzretom murive a pod.) čiastočne rozpúšťa vápno (hydroxid vápenatý), to difunduje na povrch, kde sa voda odparuje a zostáva ťažko rozpustný biely vápenný zákal - vápenný výkvet (uhličitan vápenatý, ktorý vznikol reakciou hydroxidu vápenatého so vzdušným kysličníkom uhličitým).

Prevencia tvorby výkvetov

Pre minimalizáciu rizika vzniku výkvetov je kľúčové dodržiavať nasledujúce zásady:

1. Správny výber murovacích, lepiacich a škárovacích hmôt, ktoré pri zabudovaní betónových tvárnic používame.
2. Všetky priemyselne vyrábané malty určené na murovanie, lepenie a škárovanie lícových tehál, kamenných obkladov ako aj betónových výrobkov sú upravované špeciálnou prímesou zamedzujúcou tvorbe výkvetov. Táto prísada po zamiešaní s vodou je schopná viazať hydroxid vápenatý a účinne tak zabraňovať vzniku výkvetov.
3. Nepridávať do lepiacich a škárovacích hmôt rôzne iné prísady. Ich pridávanie je neprípustné, pretože všetky dodatočne pridávané materiály môžu byť zdrojom výkvetov.
4. Pri príprave mált používať iba čistú vodu a čisté náradie.
5. Presne dodržiavať návod pri príprave správnej malty a nepoužívať maltu, u ktorej bola prekročená odporúčaná doba spracovateľnosti.
6. Chrániť betónové tvárnice pred poveternostnými vplyvmi, hlavne dažďom, po celú dobu aplikácie i dobu vyzrievania.
7. Zabrániť prieniku vlhkosti do konštrukcie.

Odstraňovanie výkvetov

Výkvety, vzniknuté na konštrukciách, môžeme odstraňovať nasledovnými metódami:

1. Mechanickým spôsobom (nedrôtená kefa!) v kombinácii s malým množstvom vody - pokiaľ možno mäkkej.
2. Umytie octovou vodou, následne neutralizovať jarovou vodou a umytím čistou vodou. Pred aplikáciou octovej vody musí byť povrch obkladu, z ktorého výkvety odstraňujeme, dostatočne zmáčaný vodou, aby škára bola dostatočne vodou nasýtená a neprijímala octovú vodu.
3. Špeciálne odstraňovače (napr. od firmy QUICK-MIX). Treba postupovať presne podľa návodu výrobcu. Aby pri chemickom odstraňovaní výkvetov nedošlo k poškodeniu povrchu betónovej tvárnice, odporúča sa odskúšať čistiace prostriedky najskôr na malej ploche s čo najnižšou koncentráciou po zriedení vodou s krátkym časom pôsobenia.

Príčin vzniku výkvetov je mnoho a stanovenie ich pôvodu si vyžaduje individuálne posúdenie. V žiadnom prípade však nemajú vplyv na kvalitu a úžitkové vlastnosti obkladového prvku. Len malá časť týchto estetických porúch má príčinu v samotnej betónovej tvárnici (primárne výkvety). Vo väčšine prípadov ide o sekundárne výkvety, ktoré vznikajú nedodržaním stanovenej technológie lepenia, nesprávnou voľbou murovacích, lepiacich či škárovacích hmôt a nedodržaním základných pravidiel pri realizácii podkladového muriva.

Dodatočná impregnácia betónu

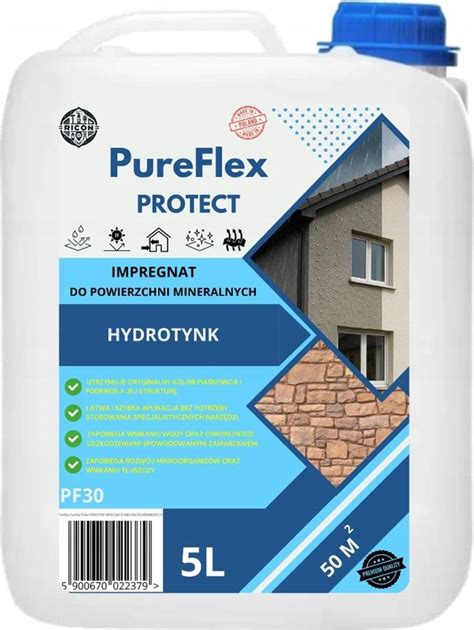

Impregnáciu odporúčame používať na všetky naše betónové prvky. Životnosť takto naimpregnovaného systému, ktorý nie je mechanicky namáhaný ako pochôdzna plocha, je v tomto prípade dlhšia (3-5 rokov). Naimpregnovaný povrch odpudzuje vodu, resp. znižuje schopnosť vnikať do konštrukcie, uzatvára transportné kapiláry v materiáli, ale zároveň prepúšťa molekuly vodných pár (vlhkosti) z konštrukcie von. Tzn., že je tu predpoklad k zníženej schopnosti vyplavovania hydroxidu vápenatého kapilárami na povrch a opätovnej tvorbe výkvetov (sekundárny výkvet).

Aplikácia čistiacich a impregnačných prípravkov

Pred aplikáciou impregnačného prípravku na vodorovné, ale aj zvislé konštrukcie vo všeobecnosti platí nasledovné: Povrch je treba vždy dôkladne očistiť od prachových a ílovitých nečistôt, ako aj od výkvetov. Impregnáciou by totiž tieto nečistoty zostali „zakonzervované" v povrchu betónu. K čisteniu bežných nečistôt používajte „kefu" s vodou, prípadne vysokotlakové zariadenie a bežne dostupné saponáty na odstraňovanie nečistôt z betónových výrobkov. Po očistení takýchto plôch je potrebné nechať ju dobre vyschnúť úplne do sucha, až potom nanášať impregnačný prípravok.

Vyschnutý povrch dokáže lepšie naviazať impregnačný prípravok do povrchovej vrstvy ošetrovanej konštrukcie. Tým sa zabezpečí trvanlivejší efekt. Prípravok je možné nanášať valčekom alebo striekaním. Postup je uvedený aj na obale impregnačného prípravku. Pred čistením povrchov, ktoré už majú viditeľné „výkvety" resp. biele mapy na povrchu, je potrebné ich najskôr namočiť vodou a až potom použiť odstraňovač výkvetov. Koncentrácia použitého prípravku môže byť rôzna. Je vždy závislá od intenzity výkvetu. Preto je vždy vhodné vyskúšať si túto koncentráciu na menšej vzorke, aby nedošlo k nežiaducemu efektu, ktorý pri silnej koncentrácii môže spôsobiť nežiaduce vyplavovanie farby z povrchu betónu, resp. pôsobí negatívne aj na pevnostnú štruktúru betónu.
