Spoľahlivé kotvenie do plnej tehly: Kompletný sprievodca správnym výberom a montážou

V každodennej praxi, či už v projekcii, alebo priamo na stavbe, sa stretávame s problémom pripojenia rôznych prvkov k nosným konštrukciám - s kotvením. Môžu to byť kotvenia oceľových alebo drevných nosných prvkov, upevnenie zábradlí a iných doplnkov či pripevnenie inštalácií a technológie. Kotevnú techniku využijeme aj pri realizácii kontaktnej izolácie alebo pri napájaní starých a nových murovaných konštrukcií. Kotvenie musí byť v prvom rade spoľahlivé, no pri sériových aplikáciách treba myslieť i na efektívnosť. Hoci problematika upevňovania nie je hlavným predmetom záujmu projektantov a realizátorov, oplatí sa venovať jej trochu pozornosti. Ako všade, aj v tomto segmente sa stavebný trh vyvíja a objavujú sa nové riešenia, ktoré nám môžu priniesť úsporu času i nákladov pri zachovaní potrebnej spoľahlivosti.

Pri rôznych projektoch si často kladieme otázku, aké hmoždinky použiť a akým vrtákom do tehly vŕtať. Je pravda, že kedysi sa tehly pálili ako malé kvádre, ktoré nemali žiadne dutiny. Lenže tehla v prešla v posledných dekádach obrovským vývojom. Súčasne sa však vynorila otázka, ako do takéhoto muriva niečo ukotviť. Správny výber hmoždinky závisí najmä od typu tehly - či už ide o plnú, dierovanú alebo dutú variantu. Dôležité je tiež, aký predmet plánujete pripevniť.

Rozdiel medzi plnou a dutou tehlou pri kotvení

Spôsob kotvenia ovplyvňuje samotný základný materiál. Podstatný rozdiel je medzi murivom z plných tehál a pórobetónu - teda plnými materiálmi - a dierovanou tehlou. Bežné hmoždinky v dutej tehle nedržia preto, lebo nemajú do čoho rozoprieť tlak. Dutá tehla má tenké vnútorné priečky a veľa dutín. Naopak, plná tehla ponúka masívnejšiu štruktúru pre spoľahlivé upevnenie.

Princípy kotvenia v tehlovom murive

Ako drží kotva v stene? Podľa spôsobu kotvenia rozlišujeme kotvenie s využitím rozperných tlakov a kotvenie bez rozperného systému. Na kotvenie do plnej tehly a pórobetónu sú určené len ľahké kovové kotvy s puzdrom z plechu alebo plastové rozperky (hmoždinky).

Kotvenie s využitím rozperných tlakov (trenie)

Tento mechanizmus využívajú rozperné kotvy. Koreň kotvy sa oprie o steny vrtu určitou silou, čím sa aktivizuje trenie vzdorujúce zaťaženiu. Sila, ktorou kotva roztláča steny otvoru, je v tomto prípade priamo úmerná zaťaženiu, ktoré je schopná preniesť. V menej pevných materiáloch teda nemôžeme očakávať veľké únosnosti. Bežné rozperné kotvy do betónu nemožno použiť na kotvenie do muriva, mohlo by dôjsť k jeho porušeniu.

Kotvenie s tvarovým zámkom

Tvarový zámok si kotva vytvorí buď zarezaním do základného materiálu, alebo zmenou tvaru svojho tela tak, že sa zakliesni v dutine vo vnútri materiálu - zaťaženie sa tak roznáša na väčšiu plochu. Zarezávajú sa špeciálne samorezné skrutky, ktoré sa do predvŕtaného otvoru zaskrutkujú špeciálnym skrutkovačom s tangenciálnym príklepom. Iným spôsobom vytvorenia tvarového zámku je plastová rozperka, ktorej telo je navrhnuté tak, aby sa pri uťahovaní skrutky čo najviac zdeformovalo do strán (zauzlovalo) a roznieslo zaťaženie na väčšiu plochu. Viaceré typy sú schopné rozoprieť sa o steny vrtu v plnom materiáli, zatiaľ čo v dutinách tvoria uzly.

Lepené kotvy (chemické kotvy)

Naopak, kotvenie bez rozperného systému využíva syntetické živice na báze vinylesteru alebo polyesteru (chemické kotvy DEBBEX), kedy kotvenie prebieha chemicky zmiešaním dvoch komponentov hmoty. Lepené kotvy prenášajú zaťaženie po celej dĺžke kotevnej skrutky vďaka priľnutiu lepidla k stenám vrtu - adhézii. V takomto prípade je vrt o niečo väčší ako kotevná skrutka či závitové puzdro a vzniknutá medzera sa vyplní chemickou zmesou, ktorá po vytvrdnutí zaistí dokonalé spojenie. Lepiaca hmota je zvyčajne dvojzložková (v plastových tubách alebo fóliách) a na jej vytlačenie je potrebná vhodná pištoľ. Kvalita celého systému je rozhodujúca pre pohodlnosť aplikácie a spoľahlivosť výsledného kotvenia. Chemická kotva nachádza svoje uplatnenie ako plnohodnotná a veľmi účinná náhrada bežných rozperných hmoždiniek a narážacích kotiev, pričom vytvára mimoriadne odolný spoj s veľmi vysokou zaťažiteľnosťou.

Oproti bežným hmoždinkám sú chemické kotvy extrémne pevné, nevznikajú pri nich rozperné tlaky a rýchlo sa s nimi pracuje. Hmoždinky sa v materiáloch často hýbu a vytrhávajú. Chemické kotvenie je možné bližšie k okrajom a v menšej osovej vzdialenosti kotiev. Pri správnej aplikácii vie chemická kotva v ťahu zvládať aj stovky kilogramov - limitom je pevnosť tehly. Všetky chemické kotvy sú vhodné do dutého aj plného materiálu, pričom je odlišný iba postup aplikácie. Na interiérové aplikácie volíme produkty bez obsahu styrénu, kvôli jeho výraznému a špecifickému zápachu. V prípade požiadavky na extrémnu pevnosť kotvy a trvalé zaťaženie vlhkosťou a vodou, zvoľte Chemickú kotvu VINYLESTER SF. Na kotvenie v zimnom období či v mraziarenských priestoroch odporúčame použiť Chemickú kotvu ARCTIC.

Lepene kotvy sú celkovo flexibilnejšie, ponúkajú širokú škálu kombinácií kotevných elementov a lepiacich tmelov a umožňujú kotvenie aj do neštandardných kotevných hĺbok. Kotvenie nevnáša dodatočné napätie do základného materiálu, vďaka čomu sa dá kotva upevniť bližšie k okraju prvku. Vo všeobecnosti možno lepenými kotvami dosiahnuť vyššie únosnosti. Na druhej strane, nemožno ich okamžite zaťažiť, sú citlivejšie na čistotu a vlhkosť kotevného otvoru a samotná realizácia je o niečo prácnejšia. Lepené kotvy sa môžu aplikovať len v obmedzenom rozsahu teplôt a rovnako treba dbať na dĺžku uskladnenia.

Nastreľovanie ako špeciálny prípad kotvenia

Zvláštnym prípadom kotvenia je nastreľovanie. Prvok má podobu klinca, ktorý sa pomocou špeciálneho prístroja veľkou energiou v zlomku sekundy osadí do základného materiálu. Nastreľovacie pištole sú bezpečné a ich prednosťou je nezávislosť od zdroja energie a najmä rýchlosť kotvenia. Pri tehlovom murive však tento spôsob možno aplikovať len podmienečne a v prípade väčšieho projektu treba požiadať odborníkov o vykonanie prieskumu a skúšok na posúdenie vhodnosti pre danú aplikáciu. Na kotvenie do pórobetónu tento systém vhodný nie je. Tieto kotvy možno zaťažiť okamžite po osadení, ich použitie nie je obmedzené teplotou ani citlivé na čistotu kotevného otvoru a samotné osadenie je rýchlejšie. V murive však od nich nemožno očakávať veľké únosnosti a pri kotvení treba dodržať väčšie okrajové vzdialenosti.

Typy hmoždiniek vhodných do plnej tehly

Hmoždinky určené do tehly umožňujú pevné uchytenie rozličných predmetov na tehlové steny. Pri výbere konkrétneho druhu hmoždinky je dôležité zvážiť maximálnu nosnosť a charakter muriva. Každý typ hmoždinky má svoje presné použitie podľa druhu steny a váhy závesného predmetu. Univerzálne riešenia sú vhodné tam, kde nie je jasný materiál pod omietkou.

• Rozperné hmoždinky: Zabezpečujú pevné uchytenie v tehlových múroch tým, že sa pri zaskrutkovaní alebo zatĺkaní rozťahujú. Tento princíp je obzvlášť účinný v plných aj dierovaných tehlách. Ich rozšírená časť vytvára silný odpor proti vytrhnutiu, čo zaručuje spoľahlivosť spojenia.
• Expanzné hmoždinky: Pracujú na podobnom princípe ako rozperné, no sú navrhnuté na vyššie zaťaženie. Často obsahujú kovové komponenty, ktoré ešte viac posilňujú ich stabilitu. Svoje uplatnenie nachádzajú tam, kde je potrebná vysoká nosnosť - napríklad pri montáži políc, skríň či rôznych konzol.
• Rámové hmoždinky: Predstavujú špeciálny typ spojovacieho materiálu, ktorý sa využíva na upevňovanie pomocných konštrukcií do tehlových stien. Varianty ako FUR alebo SXRL kombinujú plastovú rozperku a skrutku, čím zabezpečujú spoľahlivé prichytenie v plnej aj dierovanej tehle. Ich nosnosť sa pohybuje podľa konkrétneho modelu a dĺžky medzi 15 až 50 kilogramami. Hodia sa na pripevňovanie pomocných konštrukcií (roštov) na obklady, ľahšie tesárske a zámočnícke konštrukcie. Sú určené na kotvenie okenných rámov alebo stenových spôn na kotvenie priečok. Aplikujú sa do predvŕtaných otvorov s priemerom 6 mm. Minimálna hĺbka kotvenia je 65 mm.
• Natĺkacie hmoždinky: Umožňujú veľmi rýchlu montáž bez potreby skrutkovania - stačí vyvŕtať otvor, vložiť ich a zatĺcť kladivom. Takto vznikne pevné spojenie behom okamihu. Tento spôsob kotvenia je ideálny najmä tam, kde sa pracuje s ľahšími konštrukciami, napríklad pri upevňovaní priečok alebo líšt.
• Univerzálne hmoždinky: Sú navrhnuté tak, aby si poradili s rôznymi stavebnými materiálmi - okrem klasických keramických blokov zvládnu aj betón či pórobetón. Ich výhodou je schopnosť prispôsobiť sa dutinám v tehle: podľa potreby sa vo vnútri buď rozopnú alebo zauzlia. To zaručuje stabilné uchytenie aj v prípade neznámeho zloženia muriva pod omietkou.
• Chemické hmoždinky: Využívajú dvojzložkové chemické lepidlo, najčastejšie na báze polyesterovej alebo epoxidovej malty. Po vložení závitovej tyče do otvoru vyplneného touto zmesou vznikne mimoriadne pevný spoj s tehlou. Takýto spôsob kotvenia je ideálny pre zábradlia alebo markízy presahujúce 65 kg.

Materiály hmoždiniek

Materiál, z ktorého je hmoždinka vyrobená, zohráva kľúčovú úlohu pri jej nosnosti, odolnosti aj vhodnosti v tehlových stenách. Výrobcovia štandardne uvádzajú odporúčané materiály pre rôzne aplikácie.

• Plastové typy: Zhotovené najčastejšie z polyetylénu alebo polypropylénu, sú cenovo výhodné a nehrdzavejú. Unesú záťaž v rozmedzí 15 až 65 kg podľa konkrétneho modelu. Na jednoduché police alebo obrazy v interiéri postačia plastové hmoždinky.
• Nylonové a polyamidové: Medzi najbežnejšie riešenia patria nylonové kolíky a polyamidové hmoždinky. Tieto prevedenia ponúkajú vyššiu pevnosť než obyčajné plastové varianty a zvládnu extrémne teploty od -40 °C do +80 °C. Okrem toho dobre odolávajú starnutiu či pôsobeniu chemikálií. Nylonové či polyamidové modely si poradia s väčším mechanickým namáhaním a dajú sa použiť aj vo vonkajších podmienkach - napríklad pri upevnení fasádnych doplnkov.
• Kovové hmoždinky: Pre mimoriadne zaťažené spoje - napríklad uchytenie zábradlí alebo markíz - sú najvhodnejšie kovové hmoždinky. Obyčajne sa vyrábajú z ocele alebo mosadze s ochrannou vrstvou proti korózii, často galvanickým pozinkovaním. Pri rozhodovaní o materiáli je dôležité prihliadať na požadovanú nosnosť, typ muriva aj prostredie použitia. Galvanické zinkovanie sa dnes už odporúča len do suchého vnútorného prostredia. Pre aplikácie vo vonkajšom alebo agresívnom prostredí volíme žiarové zinkovanie alebo nehrdzavejúcu oceľ, v špeciálnych prípadoch oceľ vysoko odolnú proti korózii.

Príprava otvoru a správne vŕtanie do tehly

Bezpečná inštalácia hmoždiniek do tehly sa začína správnou ochranou a prípravou. Veľmi dôležité je zvoliť správny spôsob vŕtania otvorov na kotviace prvky, aby nedošlo k poškodeniu keramických rebier v tehle. Jednou z najčastejších chýb je použitie príklepovej funkcie pri vŕtaní. Táto technika môže ľahko poškodiť alebo dokonca rozlomiť tehlu, čím sa znižuje pevnosť celej steny. Do bežných moderných tehál je nutné vŕtať zásadne bez príklepu. Pri samotnom vŕtaní siahnite po vrtáku s tvrdokovovou špičkou a nastavte ho na režim bez príklepu. Ideálne sú vrtáky s brúseným tvrdokovovým ostrím a s valcovou stopkou, prípadne frézky. Tým chránite keramické rebrá v tehle a minimalizujete riziko vzniku trhlín.

Veľkosť vrtáka zvoľte tak, aby presne pasovala k rozmeru hmoždinky. Otvor pripravte o niečo hlbší - minimálne o centimeter viac než je samotná dĺžka hmoždinky - aby mal vzniknutý prach kam uniknúť. Po vyvŕtaní nezabudnite dutinu dôkladne vyčistiť. Vysaj a vyfúkaj dôkladne. Osobitný dôraz je potrebné klásť na dôkladné odstránenie prachu a voľných častíc z vyvŕtaného otvoru. Odstránime zvyšky prachu pomocou vzduchovej pumpy a poslednýkrát uvoľníme nesúdržný prach pomocou kefky.

Nosnosť a faktory ovplyvňujúce pevnosť kotvenia

Nosnosť hmoždinky v tehlovom murive závisí od viacerých faktorov, pričom rozhodujúci vplyv má typ hmoždinky, použitý materiál, spôsob uchytenia a kvalita samotnej tehly. Na pevnosť uchytenia výrazne vplýva aj stav steny a presnosť otvoru - slabé murivo alebo nesprávne navŕtaný otvor môžu znížiť nosnosť až na polovicu. Platí pravidlo: čím väčšiu záťaž plánujete kotviť, tým robustnejší systém zvoľte - napríklad chemickú kotvu so sieťkou alebo kombináciu kovového a nylonového riešenia. Montážne parametre, ako aj údaje potrebné k návrhu spoja, sú k dispozícií v technických listoch.

Približné nosnosti pre kotvenie do plnej tehly:

Pre lepšiu orientáciu v nosnostiach hmoždiniek do plnej tehly uvádzame nasledujúcu tabuľku:

Pri ľahkých predmetoch postačí plastová rozperná hmoždinka s nosnosťou do 35 kg vo vysoko kvalitnej plnej tehle. Normové skúšky ukazujú, že rámové alebo expanzné nylonové hmoždinky zvládnu približne 50 kg na jeden upevňovací bod vo veľmi kvalitnej plnej tehle hrúbky aspoň 115 mm. Áno, pri fixnom TV držiaku stačí kvalitná uzlovacia hmoždinka SFXP 10×50.

Montážny postup pre kotvenie do plnej tehly

Aby ste zaistili pevné a bezpečné uchytenie v tehlovej stene, je dôležité venovať pozornosť správnemu výberu hmoždinky. Zvoľte typ podľa charakteru muriva, požadovanej záťaže aj toho, čo plánujete upevniť. Pri kotvení je dôležité dodržiavať minimálnu vzdialenosť ôs, aby neprišlo k zlyhaniu stavebných hmôt. Rovnako je dôležitá aj minimálna vzdialenosť od okrajov. Dôsledne dodržujte montážny postup uvedený výrobcom konkrétnej hmoždinky - nesprávna inštalácia môže mať za následok výrazné zníženie nosnosti spoja!

1. Označenie a predvŕtanie: Priložte držiak, označte otvory a skontrolujte rovinu. Navŕtajte jemne 5 mm vrtákom bez príklepu pre skúšobnú dieru. Nastavte otáčavý chod bez príklepu, vŕtajte kolmo, netlačte silou. Celková dĺžka otvoru by mala byť hrúbka omietky + požadovaná hĺbka v tehle.
2. Vyčistenie otvoru: Vysajte a vyfúkajte otvor minimálne 2-krát. Opäť odstráňte zvyšky prachu pomocou vzduchovej pumpy a poslednýkrát uvoľnite nesúdržný prach pomocou kefky.
3. Vloženie hmoždinky (mechanické kotvenie): Následne vložte hmoždinku do otvoru; podľa pokynov výrobcu ju buď zatlačte rukou alebo jemne priklepte kladivom. Každý typ funguje inak - natĺkacie sa zasadzujú úderom, expanzné či rozperné aktivujete skrutkou alebo montážnym kolíkom podľa návodu. Hmoždinku zasuňte na doraz, skrutku dotiahnite plynulo. Skrutky do tehly musia mať vhodný priemer a dĺžku v závislosti od rozmerov rozperky. Dĺžka skrutky sa rovná hrúbke pripevňovaného predmetu spolu s dĺžkou rozperky a 1,5-násobkom priemeru rozperky. To znamená, že utiahnutá skrutka musí presahovať koniec rozperky o 1,5-násobok priemeru skrutky.

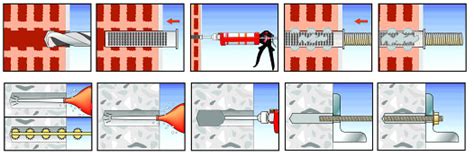

4. Aplikácia chemickej kotvy (pre plný materiál): Prvých ~3-5 cm malty odstrieknite bokom (zložky sa na začiatku nemiešajú správne). Aplikujte chemickú kotvu do otvoru. Tyč vkladajte skrutkovavým pohybom a potom s ňou nehýbte. Na úplné zaťaženie počkajte, kým kotva vytvrdne. Pri ~20 °C je použiteľná pevnosť za 30-45 minút. V chlade môže byť oveľa dlhšia.
5. Kontrola: Potiahnite za držiak rukou - ak sa nehýbe a neškrípe, kotvenie je v poriadku.

Precízna práca pri vŕtaní aj pri samotnom upevnení výrazne predlžuje životnosť celého kotvenia a bráni nechcenému uvoľneniu či poškodeniu pripevnenej veci.

Najčastejšie chyby pri kotvení do tehly

Bezpečná inštalácia hmoždiniek do tehly sa začína správnou ochranou. Ak dôjde k preťaženiu nad rámec povolenej nosnosti, často to vedie k uvoľneniu kotvy či poškodeniu muriva samotného.

• Vŕtanie s príklepom: Je jednou z najčastejších chýb. Táto technika môže ľahko poškodiť alebo dokonca rozlomiť tehlu, čím sa znižuje pevnosť celej steny. Vŕtanie s príklepom môže rozbiť priečky a z otvoru spraviť kráter.
• Nesprávne zvolený typ hmoždinky: Ak použijete plastové rozperky do dutých tehál bez dostatočného ukotvenia cez viacero rebier alebo ignorujete odporúčanie výrobcu ohľadom vhodného typu, nosnosť spojenia klesá na minimum.
• Nesprávny priemer a hĺbka otvoru: Slabé uchytenie vznikne aj pri plytkom otvore alebo nesprávnej veľkosti. Krátka skrutka vedie k tomu, že hmoždinka sa nezauzlí, a drží výrazne slabšie.
• Zanedbanie vyčistenia otvoru: Zvyšky materiálu výrazne obmedzujú priľnavosť kotvy a môžu negatívne ovplyvniť účinok chemických kotviacich systémov. Nevysatý prach pred chémiou znamená, že malta chytí len o prach.
• Nedostatočný počet kotviacich bodov: Jedno kotvenie na celú skrinku pri pákovom efekte nemusí stačiť.
• Predčasné zaťaženie: Skrinka zavesená pred vytvrdnutím chemického kotvenia vedie k zničenému kotveniu.

Aby ste dosiahli optimálny výsledok, vždy zvoľte vhodnú hmoždinku podľa typu tehly - či už ide o plnú, dierovanú alebo dutú variantu. Vŕtajte presne bez príklepu s kvalitným nástrojom, venujte pozornosť dôkladnému vyčisteniu otvoru a dodržujte odporúčania výrobcu nielen pri montáži, ale aj pri maximálnom dovolenom zaťažení systému.
