Efektívna tepelná izolácia potrubných rozvodov je nevyhnutná pre energetickú účinnosť, prevádzkovú spoľahlivosť a celkovú životnosť budovy. Hoci sa často pozornosť sústreďuje na izoláciu systémov vykurovania a teplej vody, špecifické výzvy a výhody prináša aj izolácia zvodového potrubia, obzvlášť ak je umiestnené pod omietkou alebo v iných exponovaných častiach konštrukcie.
Izolácia Zvodových Rúr Umiestnených Pod Omietkou
Izolácia zvodovej rúry slúži na izoláciu zvodovej rúry umiestnenej pod omietkou, obmedzuje tepelné mosty. Zabezpečuje ľahkú montáž ostatnej izolácie budovy. Tento prístup je kľúčový pre moderné architektonické riešenia, ktoré preferujú skryté systémy odkvapov.
Systém skrytých odkvapov sa vyznačuje najjednoduchšou montážou na trhu a bol vyvinutý spolu s majstrami pokrývačmi na základe ich najlepšej praxe. Špeciálne navrhnutý profil zosilnenej krycej dosky predchádza vlneniu sa plechu, zatiaľ čo profil krycej dosky so špeciálnou ochranou predchádza prieniku zrážok medzi kryciu dosku a žľab. Podhľadový pás na klasickú montáž v domoch so strechou s presahom umožňuje estetickú montáž strešného podhľadu a zvodovej rúry.
Dôležitá je aj ventilačná medzera, ktorá zabezpečuje zachovanie správneho vetrania strechy vďaka možnosti zvislého nastavenia krycej dosky na háku. Perfektná tesnosť je dosiahnutá osvedčeným riešením tesnenia a spojenia žľabov so zvodom (spojovací kus rúry s tesnením), čo predchádza riziku únikov z inštalácie. V prípade osadenia rúry KROP PVC pod omietkou je poskytovaná záruka na tesnosť systému do 10 rokov.
Komplexné Výhody Izolácie Potrubí
Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti. Okrem tepelného hľadiska prináša izolácia potrubí aj ďalšie významné benefity.
Prevencia Kondenzácie a Korózie
Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Toto riziko môže nastať aj u zvodových rúr, ktoré sú vystavené studenej dažďovej vode v teplejšom prostredí steny.
Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy. Nízky obsah chloridov v niektorých izolačných materiáloch zabraňuje vzniku korózie nehrdzavejúcej ocele, čo je dôležitý aspekt pre dlhú životnosť akéhokoľvek potrubného systému.
Kondenzácia a potenie v potrubí: Príčiny a riešenia
Riešenie Tepelnej Rozťažnosti a Ochrana Konštrukcie
Všetky typy opláštenia potrubí by mali umožniť tepelnú rozťažnosť potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyšší ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto často dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom. Správna izolácia pomáha tieto rozdiely eliminovať a chráni tak potrubie aj okolitú konštrukciu.
Akustická a Požiarna Ochrana Potrubí
Okrem tepelnej izolácie plní izolácia potrubí aj funkciu protipožiarnu, akustickú a hygienickú. Dôležitý je aj pomer ceny k všetkým týmto vlastnostiam. Tepelná izolácia potrubia znižuje hlučnosť, zvyšuje tepelný komfort vo vykurovaných miestnostiach a môže tak predĺžiť životnosť potrubných rozvodov. Aj zvodové potrubia, najmä v interiéri alebo v blízkosti obytných priestorov, môžu profitovať z akustickej izolácie, ktorá tlmí zvuk prúdiacej vody.
Typy Izolačných Materiálov a Ich Aplikácia
Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty. Na tepelnú izoláciu potrubí je ISOVER tým najlepším pomocníkom.
Minerálna Vlna (Skruže a Puzdrá)
Izolácia z minerálnej vlny na potrubiach plní funkciu tepelnú, protipožiarnu, akustickú a je možné ju čiastočne použiť aj na zabránenie vzniku kondenzu. Potrubné puzdro sa vyrába vinutím z nehorľavej minerálnej vlny. Na povrchu je vrstva hliníkovej fólie, ktorá je vystužená sklenými vláknami a má integrovanú samolepiacu pásku v pozdĺžnom smere. Izolačné skruže sa vyznačujú veľkou mechanickou odolnosťou (v tlaku), optimálnymi tepelnotechnickými vlastnosťami a minimálnou hrúbkovou toleranciou. Tá je zaistená jednosmernou orientáciou vlákien, ktorá je dosiahnutá pomocou modernej technológie výroby s minimálnymi rozmerovými toleranciami.
Potrubné izolačné puzdro z kamennej vlny (čadičová minerálna izolácia) s novým usporiadaním vlákien má tvar dutého pozdĺžne deleného valca. Na povrchu je nalepená hliníková fólia vystužená sklenenou mriežkou na zvýšenie mechanickej odolnosti, zníženie tepelných strát a zlepšenie estetického vzhľadu. Na pozdĺžnom spoji sa nachádza presah fólie so samolepiacou páskou na tesné uzatvorenie puzdra, nenahrádza však nosné spoje.
Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra. Vinutá skruž z minerálnej vlny spĺňa všetky požiadavky na komplexnú izoláciu.
Techniky Aplikácie Puzdier a Skruží
Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom, zvyčajne na troch miestach na bežný meter dĺžky puzdra. U viacvrstvového prevedenia sa škáry presádzajú. Potrubné izolačné puzdro je vyrezávané z bloku Orsta Block vyrobeného z kamennej vlny. Môže byť s povrchovou úpravou z hliníkovej fólie vystuženej mriežkou zo sklených vlákien. Izolačné puzdro má tvar dutého pozdĺžne deleného valca vyrobeného z jedného alebo viacerých segmentov, so zámkom zabraňujúcim tepelným stratám cez pozdĺžnu drážku.
Na izolovanie potrubných rozvodov s menším priemerom sa dnes najčastejšie používajú výrobky vyrezané na požadovaný priemer a konečnú hrúbku tepelnej izolácie, ktoré sa všeobecne nazývajú skruže. Môžu byť povrchovo upravené vystuženou hliníkovou fóliou, spoj so „zámkom“ zabezpečí úplné uzavretie izolovaného potrubia. Na väčšie priemery potrubia sa vyrábajú tzv. poloskruže alebo segmentové skruže, ktoré vďaka dômyselným spojom a hliníkovej fólii vytvoria kompaktný tepelnoizolačný systém. Potrubia treba riešiť aj z hľadiska požiarnej bezpečnosti a zvukovej izolácie, optimálnym riešením sú teda skruže z minerálnych vlákien, ktoré sú nehorľavé. Aplikácia skruží a skružovateľných pásov je jednoduchá, no je potrebné dodržať špecifické pravidlá.
Syntetický Kaučuk a Ochranné Systémy
Syntetický kaučuk má pri izolovaní potrubia široké uplatnenie - pre chladenie, vzduchotechniku, kúrenie alebo rozvody vody, izolovanie solárnych systémov. Samolepiaca kaučuková izolácia K-Flex Kraft je na báze syntetického kaučuku s uzavretou štruktúrou buniek a je vhodná pre tepelné izolácie. Medzi najpredávanejšie tepelné izolácie patrí izolácia K-FLEX Kraft s alumíniovou vrstvou, ktorá sa ľahko a rýchlo pripevňuje pomocou samolepiaceho povrchu.
Izolačný pás K-Flex Duct Kraft je vyrobený zo syntetického kaučuku s uzavretou štruktúrou buniek. Je 1,5 m široký v čiernej farbe so samolepiacou vrstvou na jednej strane a s povrchovou úpravou striebornej ALU fólie s vystuženou mriežkou na vrchnej strane. Vďaka štruktúre uzavretých buniek dosahuje kaučukový pás vynikajúce izolačné vlastnosti, ktoré si na rozdiel od minerálnych izolačných materiálov zachováva po celú životnosť. Kaučukový izolačný pás K-Flex ST je čierny, nenasiakavý a trvalo elastomérna izolácia. Oproti vláknitým materiálom si svoje perfektné parotesné a izolačné vlastnosti zachováva po celú dobu životnosti. Preto je vďaka týmto svojim vlastnostiam vhodný predovšetkým na realizáciu tepelnej izolácie chladových rozvodov.

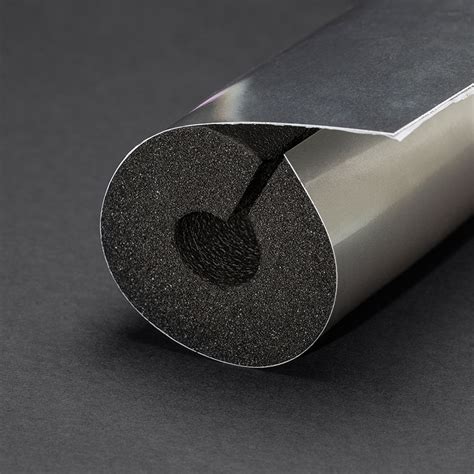

Ucelený systém K-Flex AL CLAD prináša inováciu na riešenie izolácie vrátane „oplechovania“ a to veľmi efektívnu, rýchlu, kvalitnú a cenovo úspornú alternatívu k tradičnému oplechovaniu. K‑Flex AL CLAD je flexibilná a veľmi odolná vrstvená fólia, ktorú tvoria dve vrstvy polypropylénu (PPR) a prostredná hliníková vrstva (ALU). Kompletný sortiment produktov AL CLAD systém ponúka možnosť prevedenia izolačnej a finálnej vrstvy v jednej operácii. Takéto vyhotovenie celkovú inštaláciu veľmi zefektívni a zľavní. AL CLAD fóliu využijete pre aplikácie všade tam, kde je potrebné izolované potrubie, nádrže alebo kanály chrániť proti UV žiareniu, vplyvu rôznych chemických látok, poveternostným podmienkam či mechanickému poškodeniu. Aplikácia je vhodná pre inštalácie najmä vo vonkajšom prostredí. Rovnako sa dobre uplatnia vo vnútorných priestoroch strojovní a podobne, najmä na dosiahnutie vysokej mechanickej odolnosti.
Parametre a Špecifikácie Izolačných Materiálov
Pri výbere správnej izolácie je dôležité zohľadniť technické parametre materiálov. Nasledujúca tabuľka sumarizuje kľúčové vlastnosti niektorých izolačných puzdier z minerálnej vlny:
| Typ materiálu | Súčiniteľ tepelnej vodivosti λ | Teplota merania | Ďalšie dôležité vlastnosti |
|---|---|---|---|
| Potrubné izolačné puzdro z kamennej vlny (čadičová minerálna izolácia) | od 0,033 W/(m . K) | 0 °C | Nehorľavý, vysokopružný, odolný proti mechanickému namáhaniu, nízky obsah chloridov zabraňujúci korózii. |
| Potrubné izolačné puzdro z minerálnej vlny (vinutá skruž) | 0,032 W/(m . K) | 0 °C | Nehorľavý, vysokopružný, odolný proti mechanickému namáhaniu, vysoká mechanická odolnosť (v tlaku), optimálne tepelnotechnické vlastnosti, minimálna hrúbková tolerancia. |
| Izolačné puzdro vyrezávané z bloku Orsta Block | 0,040 W/(m . K) | 10 °C | Nehorľavý, vysokopružný, odolný proti mechanickému namáhaniu. |
Hrúbka izolácie je určená technickou normou podľa priemeru potrubia. Avšak, v starších domoch bývajú potrubia blízko pri sebe a niekedy sa hrubšia tepelná izolácia na ne nezmestí.
Dôležitosť Správnej Realizácie
Správna realizácia je kľúčová pre dosiahnutie deklarovaných izolačných vlastností. Nesprávna realizácia však dokáže znehodnotiť aj ten najlepší stavebný výrobok. Preto je dôležité, aby boli realizačné firmy na prácu so skružami zaškolené. Správcovia by preto mali požadovať, aby sa majstri preukázali hodnoverným osvedčením, že majú s izoláciou technických rozvodov dostatočné skúsenosti.
