Odkvapový systém je kľúčovou súčasťou strešného odvodňovacieho systému, zabezpečujúcou efektívne odvádzanie zrážkovej vody zo striech. Jeho úlohou je odvádzať zrážkovú vodu zo strechy, čím chráni fasádu a základy budovy pred poškodením. Vzhľadom na to, že funkcia odkvapového systému je jednoznačne daná, sú vyšpecifikované aj rozmery jednotlivých funkčných prvkov, a teda je možná aj jeho sériová výroba. Pri montáži odkvapového systému je jedným z kľúčových krokov správne kotvenie objímok zvodových rúr do fasády budovy.
Tento proces je dôležitý nielen z hľadiska pevnosti a stability systému, ale aj kvôli minimalizácii vzniku tepelných mostov, ktoré môžu ovplyvniť energetickú efektívnosť stavby.

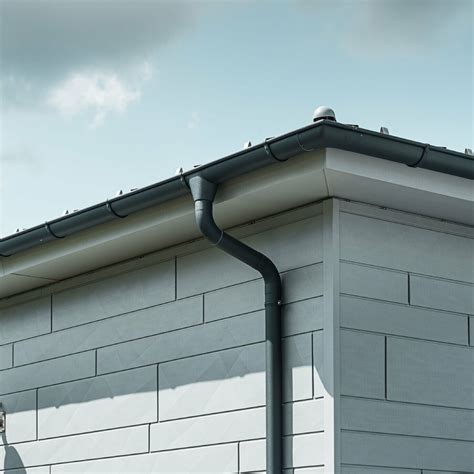

Časti odkvapového systému
Odkvapové systémy pozostávajú z viacerých prvkov, pričom každý z nich má osobité umiestnenie a v rámci systému plní určitú funkciu:
- Žľaby: Sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Vyrábajú sa v dvoch základných tvaroch - polkruhové a štvorhranné - a môžu byť pododkvapové alebo nástrešné.
- Háky: Slúžia na pripevnenie žľabov k nosnej časti strechy (krokvám) a zabezpečujú aj ich požadované spádovanie. Vyrábajú sa z pásovej ocele, pozinkovanej ocele, medi alebo pozinkovanej ocele obalenej medeným plechom.
- Žľabové čelá: Sú určené na ukončenie žľabov a sú tvarovo prispôsobené na jednoduchú montáž.
- Žľabové rohy a kúty: Slúžia na napojenie žľabov do pravého uhla na rohoch strechy a vyrábajú sa ako vonkajšie, ale aj vnútorné.
- Kotlíky: Sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody a na usmernenie odtoku vody.
- Odpadové rúry (zvody): Odvádzajú vodu z kotlíkov smerom dole. Sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu.
- Odpadové kolená: Slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry, ako aj na prekonanie stavebných prekážok na fasáde.
- Objímky: Upevňujú odpadové rúry s príslušenstvom o fasádu budovy. Ich tvar a rozmer závisí od profilu použitého potrubia.
Dimenzovanie a návrh odkvapového systému
Samotnej realizácii strešného odkvapového systému by mal predchádzať kvalifikovaný odborný návrh, ktorý zohľadní vo výpočte typ lokality, klimatické podmienky, sklon strechy, jej tvarovú, povrchovú a rozmerovú náročnosť a možnosti odvedenia vodných zrážok. Podľa platnej normy pre dimenzovanie rozmerov žľabov a zvodov platí pravidlo, že na jeden meter štvorcový pôdorysu odvodňovanej plochy strechy sa odporúča 1 cm² prierezovej plochy žľabu alebo odkvapovej rúry.
Zvod s priemerom 100 mm a žľab s rozvinutou šírkou 333 mm by mal postačovať na odvodnenie strechy s pôdorysom do 100 m². Zvodové rúry sa dimenzujú na množstvo dažďových zrážok najmenej 300 l/s.ha. Plochy slúžiace ako podklad pre hydroizolačnú vrstvu (krytinu) musia mať sklon najmenej 3° v smere odtoku vody.
Klampiarske konštrukcie musia umožňovať voľný a plynulý odtok dažďovej vody a nesmú vytvárať miesta, v ktorých by mohla voda trvalo stáť. Materiály všetkých súvisiacich prvkov klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom, aby nedošlo k elektrolytickej korózii.
Porovnanie odkvapových systémov (príklad)
Pri výbere systému je dôležité zvážiť nielen cenu, ale aj kvalitu materiálov. Napríklad, pri porovnaní systémov Roofart a KJG možno pozorovať tieto rozdiely:
| Vlastnosť | Roofart | KJG |
|---|---|---|
| Hrúbka plechu | 0,6 mm | 0,55 mm |
| Hrúbka povrchovej úpravy | 35 mikrónov | 25 mikrónov |
| Cena (celý systém vrátane doplnkov) | cca 750 eur | - |
Tieto rozdiely môžu ovplyvniť dlhodobú funkčnosť a odolnosť systému.
Montáž odkvapového systému krok za krokom
Montáž odkvapového systému sa odporúča postupovať zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.

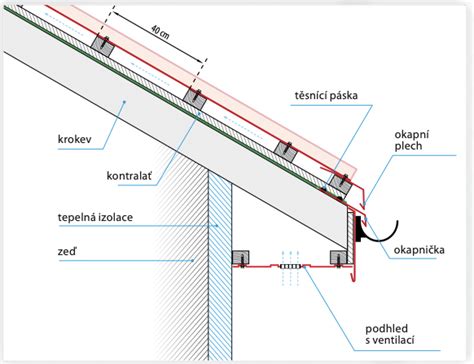

1. Montáž žľabových hákov
Háky, ktoré sa montujú zhora na krokvy, je potrebné ohnúť do spádu. Minimálny sklon odkvapu je 5 mm/bm, alebo 1:200. Háky sa položia vedľa seba a očíslujú sa. Šikmou čiarou sa vyznačia (najlepšie popisovačom) miesta ohybu v závislosti od dĺžky žľabu a spádu. V prípade nerovného krovu sa háky označia jednotlivo a postupne sa ohnú v ohýbačke. Ak sa nepoužíva ohýbačka, je potrebné zabezpečiť, aby ohyb háku nebol ostrý.
Žľabové háky sa umiestnia 20 mm pod úrovňou pomyselného predĺženia povrchu strešnej krytiny. Na umiestnenie prvého a posledného háku do správnej polohy je vhodné použiť latu. Na správne vyspádovanie žľabových hákov sa používa špagát alebo gumička, ktorá sa uviaže na prvý a posledný žľabový hák. Ďalšie háky sa umiestňujú podľa polohy špagátu vo vzdialenostiach maximálne 1 200 mm, väčšinou na každú krokvu.
Háky sa pripevňujú ku krokvám klincami alebo vrutmi, najčastejšie zvrchu. Pre prípad, keď krokvy nie sú prístupné, konštruktéri vyvinuli háky určené pre montáž z čela.
2. Inštalácia žľabov
Pred skrátením žľabu na potrebnú dĺžku je vhodné všetky žľaby položiť do hákov. Budúce spoje nesmú vychádzať do miest, kde už háky sú. Potom sa zakreslí koniec žľabu, ktorý je min. 10 mm za okrajom strechy. Žľaby a zvody sa skrátia nožnicami na plech, prípadne odrežú priamočiarou alebo kotúčovou pílou (kotúče na oceľ s negatívnym uhlom zubov). Dôležité upozornenie: Pri rezaní plechov s organickým povlakom nikdy nepoužívajte rozbrusovačku, pretože vznikajú horúce kovové úlomky, ktoré natavujú na okolitý plech a znehodnocujú jeho povrch!
Žľaby sa vkladajú do hákov zasunutím návalku do prednej časti hákov a ich poloha sa poistí prihnutím príponky cez zadnú hranu žľabu. Jednotlivé žľaby sa spájajú optimálne pomocou spojok, ktoré umožňujú dilatáciu. Spojka sa nasadí odzadu na miesto spoja dvoch žľabov na zraz a zaistí sa ohnutím zámku. Vodotesnosť sa poistí trvalo pružným tmelom natlačeným medzi lamely tesnenia spojky. Žľaby sa posunú k sebe na doraz. Pri rezaní žľabov je potrebné dbať na to, aby miesto napojenia žľabu vyšlo medzi háky.
3. Montáž žľabových čiel, rohov a kotlíkov
Pripraví sa ľavé alebo pravé čelo žľabu. Do drážky čela žľabu sa nanesie pružný tmel a čelo sa nasadí na žľab. Skontroluje sa natočenie čela vzhľadom k návalku. Potom sa čelo doklepe na doraz rukou alebo kladivkom cez podložku. Medzi žľab a čelo sa aplikuje tmel (neutrálny silikón, tmel na báze polyuretánu).
Žľabové rohy a kúty sa často montujú až za posledné háky, a preto nie sú vôbec podopierané. Je potrebné pevne ich pripojiť na žľab. Rohy a kúty sa zasúvajú do žľabu približne 35 mm. Na napojenie rohov sa neodporúča použiť len žľabové spojky. Tesnosť tohto spojenia sa zabezpečí nanesením tmelu v dvoch radoch medzi spojované plochy. Spoj je možné zabezpečiť dvomi vodotesnými jednostrannými nitmi.
Na mieste napojenia odkvapovej rúry na žľab namontujte kotlík. Montáž začnite naznačením oválneho otvoru zaústenia zvodu. Otvor vyrežte alebo vystrihnite nožnicami na plech. Okraje otvoru vyhnite klampiarskymi kliešťami v smere toku vody. Kotlíky sú zberné nádoby, ktoré usmerňujú a urýchľujú odtok vody zo žľabov do odpadových rúr.
Kotvenie dažďových zvodov k fasáde
Správne kotvenie objímok zvodových rúr je kritické pre pevnosť a stabilitu celého odkvapového systému. Pri montáži odpadového potrubia sa zameria vzdialenosť medzi fasádou a kotlíkom, ako aj správna poloha na umiestnenie objímok zvodu. Prvá objímka zvodu sa musí umiestniť čo najbližšie k hornému kolenu. Maximálna vzdialenosť medzi objímkami je 2 000 mm a každá rúra sa musí pripevniť minimálne dvoma objímkami.
Objímky sa priskrutkujú a vyberie sa vhodný druh skrutky a prípadne aj rozperky (tzv. hmoždinky) podľa druhu steny. Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm. Táto medzera umožní prevetrávanie priestoru a predĺži životnosť oboch súčastí.
Typy kotvenia pre zateplené fasády
Pre rôzne typy fasád je k dispozícii vhodné príslušenstvo na odborne správnu montáž objímok dažďových zvodov. Pri výbere medzi rôznymi typmi kotvenia by sa mali zohľadniť špecifiká konkrétnej stavby, hrúbka tepelnej izolácie a požiadavky na energetickú efektívnosť.
- Kotvenie pomocou tŕňov: Jednou z najbežnejších metód je kotvenie objímok pomocou tŕňov, ktoré prechádzajú cez izoláciu až do muriva fasády. Táto metóda je osvedčená a poskytuje vysokú pevnosť uchytenia. Tŕne musia byť dostatočne dlhé, aby prešli cez celú hrúbku izolácie a bezpečne sa ukotvili v murive. Nevýhodou tohto typu kotvenia je však vznik tepelného mostu, ktorý môže znižovať energetickú efektívnosť budovy.
- Špirálové hmoždinky: Pre tých, ktorí hľadajú energeticky úspornejšie riešenie, sú ideálnou voľbou špirálové hmoždinky. Špirálová hmoždinka umožňuje kotvenie objímky priamo do tepelnej izolácie, čím sa eliminuje potreba prenikania cez izoláciu až do muriva. Montáž špirálovej hmoždinky je jednoduchá a rýchla. Špirálové hmoždinky sú ideálnym riešením pre budovy s hrubou vrstvou zateplenia, vyššou ako 100 mm. Príkladom je špirálová hmoždinka do zateplenia FISHER M10 FID-R, ktorá sa používa špeciálne na upevnenie do vonkajších kontaktných fasád (ETICS) bez vytvárania tepelných mostov.
Pri 25 cm zateplení nie je možné dažďové zvody upevniť štandardným spôsobom, preto sa upevňovali pomocou hmoždiniek do EPS. Týmto spôsobom sa dá spoľahlivo vyhnúť nežiadúcim bodovým tepelným mostom. Pri 16 cm izolácie je potrebná kotva s dĺžkou minimálne 30 cm na bezpečné ukotvenie do muriva. Odporúčajú sa špecializované kotvy od výrobcov ako Fischer. Na steny zvonka zateplené mäkkou tepelnou izoláciou sa odporúča pod objímku umiestniť roznášaciu podložku.
4. Montáž zvodových rúr
Následne zmontujte zvodovú rúru s potrebnými tvarovkami. Horný koniec zvodu vsuňte do kotlíka. Rúru osaďte do objímok a uzatvorte ich. Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Trpezlivosť sa vám vyplatí.
Na napojenie dažďového zvodu na odvodové potrubie v zemi sa používa tmel na dažďové systémy. Následne rúry do seba presne zapadnú. Všimnite si, že sa často nepoužívajú žiadne čistiace / usadzovacie nádrže.
Správný postup uchycení dešťových svodů do zateplené fasády s pomocí HS hmoždinky
Špeciálne riešenia a údržba
Využitie dažďovej vody

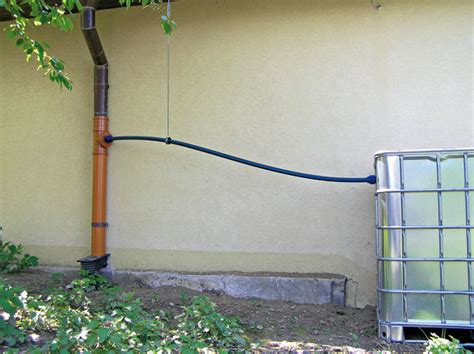

Cenná dažďová voda nemusí len bez úžitku vsakovať alebo sa odvádzať do kanalizácie. Môže sa efektívne využívať v záhrade na polievanie ako voda bez obsahu vápnika. Na tento účel slúži zberač dažďovej vody, ku ktorému je možné pripojiť bežne dostupné záhradné hadice. Ak je záchytná nádoba plná, voda odteká do dažďového zvodu, čím sa zabráni pretečeniu. Klapka pre zber dažďovej vody umožňuje manuálne otváranie a zatváranie podľa potreby a je vybavená vyberateľným sitom na zachytávanie lístia.
Oprava vnútorných zvodov technológiou FURANFLEX® Rain
Pre zvislé dažďové zvody s vynikajúcou odolnosťou proti vode a flexibilitou priemeru je k dispozícii technológia FURANFLEX® Rain. Táto technológia pri oprave dažďového zvodu využíva kompozitnú vložku vyrábanú na mieru, zasunutú do starého dažďového zvodu, bez nutnosti jeho búrania. Vložka FURANFLEX® Rain je ideálnym riešením opráv vnútorných vertikálnych dažďových zvodov. Pri využití tejto technológie je nutný prístup na strechu a k miestu napojenia dažďového zvodu na vodovodnú kanalizáciu, pričom zvyčajne nie je nutné vstupovať do bytu.
Materiál FURANFLEX® Rain nie je možné použiť ako horizontálne potrubie, pretože má obmedzenú odolnosť voči oderu. Dažďová voda stekajúca zo strechy vložkou dolu, môže obsahovať piesok alebo štrk, ktorý odiera steny vložky, čo má abrazívny účinok v ohyboch a horizontálnych sekciách potrubia.
Zabezpečenie proti upchatiu a poškodeniu
Z dôvodu čoraz častejších výskytov silného dažďa a búrok musí odvodňovací systém zachytávať nielen veľké množstvá vody, ale aj listy a konáre. Preto je dôležité pravidelne kontrolovať odtoky strešných žľabov, najmä po prejavoch extrémneho počasia a na jeseň. Výrobcovia ponúkajú lapače lístia pre dažďový kotlík alebo sitá na lístie pre klapky na zber dažďovej vody. Integrované odnímateľné sito umožňuje ľahké odstraňovanie nečistôt. V opačnom prípade hrozí nebezpečenstvo, že nečistoty nasiaknuté vodou zamrznú a rúra sa poškodí.
Údržba odkvapového systému
Aj napriek tomu, že profesionálne namontovaný odkvapový systém od osvedčeného výrobcu je takmer bezúdržbový, aspoň raz do roka by ste mu mali venovať trocha pozornosti. Zimné obdobie je pre strechu a jej súčasti veľmi náročné, preto práve pred týmto obdobím je vhodné odkvapový systém skontrolovať a vyčistiť. Za celý rok sa v ňom určite nahromadilo dosť nečistôt, ktoré v ňom nemajú čo robiť. Očistite ich buď manuálne pomocou lopatky a metly, alebo použite nadstavec na polievaciu hadicu a žľaby so zvodmi prepláchnite vodou.
