Štvorcestný zmiešavací ventil je dôležitou súčasťou moderných vykurovacích a chladiacich systémov. Jeho hlavnou úlohou je miešanie horúcej a studenej vody s cieľom dosiahnuť ideálnu teplotu kvapaliny v rozvodoch. Vďaka svojej konštrukcii umožňuje režim dvoch vstupov a dvoch výstupov, alebo troch vstupov a jedného výstupu.
Princíp fungovania a zdvojená zmiešavacia funkcia
Štvorcestné ventily disponujú zdvojenou zmiešavacou funkciou. Táto funkcia spočíva v primiešavaní časti teplej vody privádzanej z kotla k vratnej vode z radiátorového okruhu. Týmto procesom je zabezpečená vyššia teplota vody vstupujúcej do kotla, čo chráni kotol pred nízkoteplotnou koróziou a predlžuje jeho životnosť.
Požadovaná výstupná teplota sa dosiahne zmiešaním média z kotla zásobujúceho systém s vratným médiom. Ventily možno použiť aj ako rozvádzacie alebo prepínacie ventily.
Vykurovacie aplikácie a rozvodné či zmiešavacie systémy využívajú moderné štvorcestné zmiešavacie ventily, ktoré sa výborne osvedčujú.
Konštrukcia a materiály
Telo ventilu je najčastejšie vyrobené z mosadze, čo zaručuje vysokú kvalitu a dlhú trvanlivosť výrobku. Mosadz je ošetrená proti vylúhovaniu zinku (DRZ), čím sa zvyšuje odolnosť voči korózii. V niektorých prípadoch sa používa aj liatina, ako napríklad pri modeli ESBE rady 4F, kde je telo ventilu vyrobené zo sivej liatiny.
Štvorcestné ventily sa vyrábajú z mosadze s ochranou proti vylúhovaniu zinku, prípadne z liatiny. Pripojenie ventilov do okruhu sa vykonáva vnútorným alebo vonkajším závitom na tele armatúry, prípadne si môžete vybrať prírubovú variantu.
Ovládanie ventilov
Štvorcestné zmiešavacie ventily sú vybavené pákou pre ručné ovládanie a stupnicou pre určenie polohy. Rozsah otáčania u týchto typov ventilov je „kolem dokola“, tzn. nemá žiadne koncové dorazy.

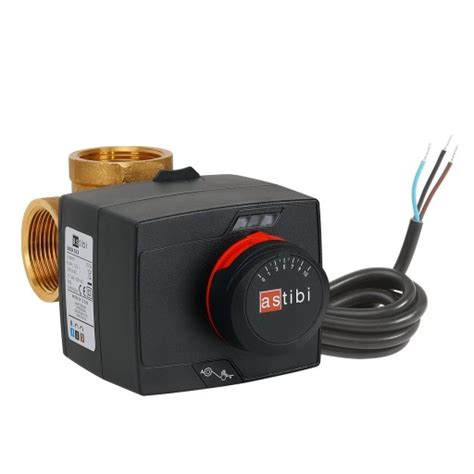

Vo väčšine prípadov je však ovládanie zabezpečené pomocou servopohonu. Je možné využiť servopohony ESBE rady 90 (vrátane regulátorov 90C a pod.), pričom je nutné osadiť adaptérom VRG 801. Alternatívne je možné použiť servopohony BELIMO.

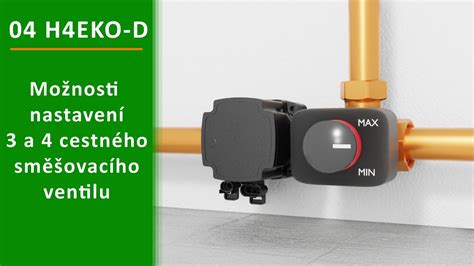

Kompaktné 3- a 4-cestné zmiešavacie ventily je možné ovládať ručne pomocou rukoväte alebo elektricky pomocou pohonu do kompaktnej jednotky. V prípade, že bude výhodnejšie ovládať zmiešavací ventil prostredníctvom servopohonu, možno jednoduchou montážou zodpovedajúceho adaptéra ventil prispôsobiť.
Použitie v rôznych systémoch
Štvorcestné ventily nachádzajú svoje miesto predovšetkým v systémoch vykurovania a chladenia. Bežne sa používajú ako zmiešavacie ventily na reguláciu teploty prívodnej vody v systéme ústredného kúrenia alebo teplej vody.
Používajú sa tiež v rozvodoch vody, v kúrenárskych aplikáciách a v zmiešavacích systémoch.
Špecifické použitie nájdeme aj v systémoch reverznej osmózy (RO), kde štvorcestný ventil pracuje na princípe protitlaku a zohráva kľúčovú úlohu.
Údržba a renovácia
Všetky hlavné časti štvorcestných ventilov je možné ľahko vymeniť alebo pretesniť. K dispozícii sú sady tesnení alebo kompletné renovačné sady, čo umožňuje predĺžiť životnosť ventilu.
Odporúčame do systému pred ventil nainštalovať vhodný filter, ktorý pomôže chrániť ventil pred nečistotami a predĺži jeho životnosť.
Technické parametre
Štvorcestné zmiešavacie ventily sa líšia svojimi technickými parametrami v závislosti od konkrétneho modelu a výrobcu.
Príklad technických parametrov pre štvorcestný zmiešavací ventil s vnútorným závitom:
| Parameter | Hodnota |
|---|---|
| Priemer závitu | 1 palec |
| Typ vlákna | interné BSP |
| Pracovný tlak | 0-10 bar |
| Pracovná teplota | -10 ÷ 110°C |
| Teleso ventilu | Mosadz CW617N |
| Tesnenie | EPDM |
| Prietok (KV) | 12 |
| Únik | <0,1% |
KV udáva množstvo prietoku v m³/h vody, pri teplote 15 °C s tlakovým rozdielom (tlaková strata) 0,1 MPa.
HERZ 3-cestný zmiešavací ventil HERZ Teplomix
Niektoré z dostupných modelov zahŕňajú:
- ESBE rady 4F (napr. 4F 65 s prírubou PN6, DN 65)
- ESBE VRG 141 (napr. DN 32 - 5/4" Kvs 16)
- ESBE VRB 142 (napr. DN 15 - 3/4" Kvs 4 m³/h)
- Štvorcestný uzatvárací ventil pre RO (napr. 1/4")
