Plynový kotol: Všetko o výbere výkonu a moderných technológiách

Plynový kotol je vykurovacie zariadenie, ktoré zabezpečuje teplo v našej domácnosti. Niektoré kotly zabezpečujú aj teplú vodu pre naše vodovodné kohútiky a sprchy. Výber kotla by mal závisieť od našich individuálnych potrieb, očakávaní a skutočnej potreby tepla. Pre výber kotla a jeho optimálne fungovanie je dôležité vopred určiť potrebný výkon.

Prečo je výkon kotla dôležitý?

Výkon kotla patrí k základným parametrom, ktoré je potrebné zvažovať pri kúpe nového tepelného zdroja. Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Výkon kotla závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru (bytu, domu, kancelárie, obchodu, či iného typu priestoru), aby bola vytvorená tepelná pohoda pre obyvateľov, nájomcov, zákazníkov.

Dozviete sa, čo je to modulácia výkonu kotla, prečo je dôležitá, ako vypočítať výkon kotla a aké spôsoby výpočtu výkonu kotla existujú a čo k tomu potrebujete poznať. Na základe toho sa potom môžete lepšie rozhodnúť, aký kotol do rodinného domu, bytovky, kancelárskej budovy či obchodu je najlepší. Tento výber by ste však mali za každých okolností prediskutovať s odborníkmi.

Typy plynových kotlov a ich charakteristiky

Plynový kotol patrí dlhodobo medzi najobľúbenejšie spôsoby vykurovania rodinných domov. Ide o spoľahlivé modely, nenáročné na obsluhu a v kombinácii s modernou reguláciou dokážu veľmi dobre hospodáriť s energiou. Pozrime sa preto detailnejšie na hlavné skupiny.

Kondenzačné plynové kotly

Plynové kondenzačné kotly dokážu využiť aj teplo, ktoré by pri bežnom kotle uniklo so spalinami. Vďaka tomu dosahujú najvyššiu účinnosť na trhu - reálne sa pohybuje okolo 100 % v prepočte. To znamená nižšiu spotrebu plynu a zároveň menšiu záťaž pre životné prostredie.

Kondenzačný kotol je konštruovaný tak, aby mohol maximálne využiť energiu zemného plynu. Spaliny odchádzajúce z kotla, ktoré vzniknú pri spaľovaní zemného plynu, sa ochladzujú až pod teplotu tzv. rosného bodu (ktorá je približne 57 °C). Tak nastáva kondenzácia vodnej pary obsiahnutej v spalinách a získava sa takzvané kondenzačné teplo.

V súčasnosti za najúčinnejšie považujeme kondenzačné plynové kotly. Hodí sa takmer do každej domácnosti, ponúka vysokú úroveň komfortu pri vykurovaní a príprave teplej vody a nevyžaduje veľké náklady ani nároky na inštaláciu. Okrem toho pri výmene starých kotlov sa dosahuje zníženie spotreby energie na vykurovanie až o 30 %. Je to najvhodnejšia voľba pre nové aj zateplené domy, ideálne v kombinácii s podlahovým kúrením alebo nízkoteplotnými radiátormi. Výhodou je kompaktné prevedenie, kedy ide najčastejšie o závesné plynové kotly. V ponuke však nechýba ani variant stacionárny plynový kotol.

Atmosférické plynové modely

Atmosférický plynový kotol spaľuje plyn s prisávaním vzduchu z miestnosti a spaliny odvádza komínom. Ide o staršiu technológiu, ktorá sa dnes už takmer nepoužíva. Výhodou bola jednoduchosť konštrukcie a nízka obstarávacia cena. Nevýhodou naopak nižšia účinnosť a vyššie tepelné straty. Tento typ je dnes vhodný iba ako náhrada v existujúcich starších inštaláciách, kde nie je možné použiť modernejšie riešenie.

Nízkoteplotné modely

Nízkoteplotné kotly pracujú s nižšou teplotou vody, než je tomu pri klasických typoch. Vďaka tomu znižujú spotrebu plynu a hodia sa do starších vykurovacích systémov s väčším objemom vody. Ich účinnosť ale nedosahuje úroveň kondenzačných kotlov. Odporúčajú sa tam, kde nie je možné inštalovať kondenzačný kotol, napr. v domoch so starými radiátormi a veľkou vodnou sústavou.

Klasické varianty

Klasické kotly sú dnes už zastaranou technológiou. Ich hlavnou prednosťou bola nízka obstarávacia cena, avšak za cenu výrazne vyšších tepelných strát a spotreby plynu. V súčasnosti sa prakticky nevyrábajú a ich využitie je obmedzené. Vhodné sú len ako náhrada za staršie zariadenia, ak nie je možné použiť modernejší variant.

Určenie správneho výkonu plynového kotla

Základné pravidlo pri výbere nového kotla znie - čím je vaša obytná plocha väčšia, tým výkonnejší kotol potrebujete. Skôr než začnete vyberať správny výkon kotla, ktorý sa určuje v kilowatoch (kW), mali by ste si zvoliť jeho vhodný typ.

Metódy výpočtu výkonu

Z odborného hľadiska by mal výber kotla závisieť od podrobných konštrukčných výpočtov. Prax však ukazuje, že to nie je vždy možné. Mnohé budovy nemajú projektovú dokumentáciu alebo boli zateplené neskôr. V tomto prípade je dôležité zamerať sa na špičkové hodnoty potreby tepla, ktoré nám umožnia odhadnúť približný potrebný vykurovací výkon.

Správny výkon je nutné vždy vybrať na základe projektového výpočtu, kde sú určené tepelné straty budovy. Správne naprojektovaný kotol zabezpečí dostatok tepla aj v chladných aj prechodných obdobiach v roku a dovoľuje znížiť výkon na optimálnu hodnotu.

Na odhad môžete použiť vzorec pre potrebu tepla budovy: plocha rodinného domu (m2) x výška miestností (m) x 30 (koeficient W/m3) / 1000

Jednou z najjednoduchších metód, ako ho zistiť, je spočítaním všetkých vašich radiátorov. Výkon kotla sa totiž preratáva podľa výkonu radiátorov. Ak má radiátor výkon 1 kW, tak pri dvanástich radiátoroch to vychádza na kotol s výkonom 12 kW. Vo všeobecnosti tak platí, že čím viac radiátorov máte v domácnosti, tým výkonnejší kotol na ich zásobovanie potrebujete.

Orientačné hodnoty výkonu podľa plochy a tepelných strát

Štandardný predpoklad je, že pre každý 10 m2 podlahovej plochy by malo byť 0,6 kW výkonu. Pri ploche 100 m2 je to 6 kW, pri ploche 200 m2 je to už 12 kW. Ide však o veľké zjednodušenie, ktorého cieľom je poskytnúť akýsi referenčný bod.

Orientačné hodnoty tepelných strát sú prispôsobené roku výstavby rodinných domov s použitím podobných technológií:

• 120 až 200 W/m2 - nezateplené rodinné domy postavené pred rokom 1980.
• Od 90 do 120 W/m2 - zateplené domy z 80. rokov.
• Od 60 do 90 W/m2 - rodinné domy postavené pred rokom 2000 vybavené modernými oknami a dobrou izoláciou.
• 40 až 60 W/m2 - high-tech budovy.
• 15 až 40 W/m2 - moderné energeticky účinné budovy.

Orientačný potrebný výkon zdroja tepla ako aj ročnej spotreby zemného plynu v závislosti od plochy vykurovania, kvality domu a iných faktorov, si môžete sami vypočítať aj na stránke SPP.

Príklady výkonu pre rôzne veľkosti domov

Pre dom s rozlohou 150 m2

Moderný dom s potrebou 60 W/m2 vyžaduje plynový kotol s výkonom 9 kW. Rodinný dom postavený v rokoch 1980 až 2000 s potrebou 90 W/m2 vyžaduje kotol s výkonom 12 kW. Podľa našich odporúčaní pre dom s rozlohou 150 m² treba vybrať plynový kotol s výkonom 12-15 kW, v závislosti od stupňa izolácie. To je samozrejme minimum, pretože sa môže stať, že v najbližších obchodoch nenájdeme plynový kotol presne s takým výkonom. Preto je potrebné kotol jednoducho naddimenzovať - teda 12-15 kW považujeme za minimum. Veľmi často sa stane, že montážny tím odporučí inštaláciu populárneho rozmeru, napríklad 24 kW, čo bude dobrým riešením. Plynové kotly totiž majú schopnosť modulácie, teda prispôsobenia práce reálnym potrebám. Netreba sa obávať naddimenzovania plynového kotla, nebude spotrebovávať viac plynu. Dnešné plynové kotly sú totiž veľmi moderné zariadenia, plné teplotných čidiel, ktoré sa automaticky vypnú, keď dosiahneme požadovanú teplotu. Prúd plynu a jeho spotreba budú okamžite odpojené a nebudeme platiť viac za účty.

Pre dom s rozlohou 250 m2

Moderný, energeticky úsporný rodinný dom so stratami 40 W/m2 teoreticky potrebuje plynový kotol s výkonom len 9 kW, pokiaľ ho nechcete používať aj na ohrev úžitkovej vody. Kotol s rovnakým výkonom dokáže vďaka optimálnej izolácii zatepliť budovu o 100 m2 väčšiu. Tradičný rodinný dom postavený po roku 2000 generuje spotrebu 60 W/m2, ktorá je spojená s 15 kW jednofunkčným plynovým kotlom.

Pre väčšie domy a odbery vody

V prípade, že má vaša domácnosť napríklad tri spálne a dve kúpeľne s vaňou a sprchou, radšej sa poobzerajte po kotle do 26 kW. Pre potreby členov rodiny bývajúcich v podobnom dome väčšinou postačí zabudovaný zásobník s objemom okolo 50 litrov. Máte veľkú rodinu a veľký dom s viac ako štyrmi spálňami a tromi kúpeľňami? Potom je namieste hľadať kotol s výkonom do 35 kW.

Vplyv typu kotla na potrebný výkon (prietokové vs. so zásobníkom)

Prietokový kondenzačný kotol funguje na princípe okamžitého ohrevu vody. Spúšťa sa len vtedy, keď pustíte vodu alebo keď zásobuje ústredné kúrenie. Aby dokázal obe tieto úlohy vykonávať naraz, nutne potrebuje vyšší výkon.

Dnešné energeticky úsporné budovy budú potrebovať menej výkonný sporák, zatiaľ čo pri dvojfunkčnom sporáku už musíte počítať s dvojnásobným výkonom plynového kotla. Nikto nemá rád čakanie na ohrev vody v domácnosti. O to viac, že je to jednoducho plytvanie vodou. Preto má väčšina dvojfunkčných plynových kotlov v rodinných domoch dvojciferný výkon (kW) - väčší výkon ide ruka v ruke s rýchlejším ohrevom vody a paradoxne aj s väčšími úsporami.

Vlastníte stredne veľký dom s vyšším odberom teplej vody a viacerými kúpeľňami? Poobzerajte sa radšej po kondenzačnom kotle so zásobníkom teplej vody. Pri sprchovaní čerpáte už zohriatu vodu zo zásobníka a kotol sústredí svoj výkon najmä na vykurovanie. Plynový kotol so zásobníkom teplej vody vo všeobecnosti zvyšuje komfort teplej vody v každej domácnosti. Zásobník je nevyhnutnou podmienkou pre dodatočnú inštaláciu solárneho systému.

Účinnosť a modulácia výkonu

Účinnosť je parameter, ktorý by sme si pri výbere plynového kotla mali všímať ako ten najdôležitejší technický údaj. Synonymom slova účinnosť je efektívnosť či hospodárnosť. Zjednodušene povedané, ak by sme nainštalovali dva rôzne kotly pri tých istých vykurovacích podmienkach, tak kotol s vyššou účinnosťou by pri rovnakom odovzdanom teple spotreboval menej zemného plynu, resp. V súčasnosti za najúčinnejšie považujeme kondenzačné plynové kotly.

V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Tá prvá hovorí o účinnosti pod hranicou 100 % a to až 98 %, tá druhá zas hovorí o účinnosti nad 100 %, a to až neuveriteľných 109 %. Účinnosť 98 % môžeme považovať za fyzikálne správnu a je počítaná z tzv. spaľného tepla. Ak sa však pri výpočte použije hodnota výhrevnosti paliva, tak je možné uvádzať účinnosť až 109 %.

Výkonová modulácia

Regulácia výkonu vykurovania je veľmi dôležitým parametrom vykurovacieho zariadenia - teploty, ktoré požadujeme pri spoločnej rodinnej večeri či v čase, keď sú všetci členovia domácnosti mimo domova, sú rozdielne, menia sa aj vplyvom počasia. Kotol funguje na vyššom výkone pri nízkej vonkajšej teplote. Pri vyšších teplotách, naopak, je potrebný oveľa menší výkon. Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia.

Moduláciu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Kotol mení svoj výkon automaticky podľa monitorovaných a vyhodnocovaných vstupných parametrov. Podľa nich potom nastavuje optimálny výkon na prevádzku.

Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie priestoru bez zbytočného cyklovania kotla. Cyklovanie kotla predstavuje vlastne časté vypínanie a zapínanie, čo prináša zvýšené opotrebovávanie jednotlivých častí kotla a nehospodárnu prevádzku. Každý kvalitný kotol je vyrobený spôsobom, aby vedel plynule regulovať svoj výkon v čo najväčšom rozsahu. Napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon. Pre veľkú časť vykurovacieho obdobia (zhruba až tri štvrtiny sezóny) pre kúrenie v domoch stačí 15 až 50 % nominálneho výkonu kotla.

Moderné regulačné funkcie

Najväčším prínosom moderných kotlov je schopnosť pracovať s maximálnou účinnosťou bez potreby cyklovania, t.j.

1. Ekvitermická regulácia - úlohou je zabrániť zbytočným tepelným stratám cez povrch kotla na severnej stene domu, sledovaním zmien vonkajšej teploty, na čo slúži na stene umiestnený snímač teploty. V kotle sa potom porovnávajú teploty vykurovacieho zdroja, vonkajšej teploty a aj teploty v miestnosti. Na základe týchto údajov kotol reguluje v súlade s nastavenou ekvitermickou krivkou teplotu vykurovacej vody a čas trvania vykurovania. Princíp spočíva v tom, že pokiaľ je vonku chladnejšie resp. sa ochladzuje, tak teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda.
2. Riadenie otáčok obehového čerpadla (v prípade núteného obehu vykurovacej vody) - táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach (obdobia s vyššími teplotami, napr. jar, jeseň), čím sa zvyšuje pásmo využitia kondenzácie.

Plynové kotly v praxi: Inštalácia a modernizácia

Ak ste sa rozhodli kúpiť nový kotol, mali by ste si najskôr ujasniť, čo vlastne od vášho vykurovacieho zariadenia očakávate a akú veľkú sumu ste ochotní investovať do kúpy. Dôležitým faktorom je aj použité palivo a veľkosť objektu alebo miestností, ktoré chcete prostredníctvom kotla vykurovať. Od týchto vlastností totiž závisí maximálny výkon kotla, ktorý je potrebné vypočítať ešte pred samotnou kúpou.

Kedy zvážiť výmenu starého kotla?

Opakujúce sa poruchy, hluk, prerušenie dodávky teplej vody alebo potreba znížiť náklady na vykurovanie prostredníctvom vyššej účinnosti. Dôvody na výmenu vášho starého kotla môžu byť rôzne. Vždy však ide o pomerne malú investíciu a rýchle riešenie, ktoré z dlhodobého hľadiska poskytuje vyšší komfort a výrazný potenciál úspor. Ak má váš plynový vykurovací systém už 20 a viac rokov, môže to byť prvý signál, že potrebujete modernizovať vykurovací systém.

Inštalácia v starších a nových budovách

V rodinných domoch a bytových domoch je zvyčajne možné bez problémov zmodernizovať starý nekondenzačný plynový vykurovací systém a namontovať nový plynový vykurovací systém s kondenzačnou technikou. Práce na prestavbe sú potrebné predovšetkým na úpravu starých prípojok a modernizáciu komína. Inštalácia nového plynového vykurovacieho systému je zvyčajne hotová v priebehu jedného až dvoch pracovných dní.

Spotreba tepla v starom dome je výrazne vyššia ako v novom, to je samozrejmé. Preto sa na 100 m² takéhoto domu vyberá už aj 10-12 kW - hoci 12 kW by bolo potrebných len v prípade domu s extrémne veľkými tepelnými stratami. Plyn sa v zásade hodí aj do starého domu - ale je potrebné dôkladne sa postarať o termomodernizáciu. Radikálna termomodernizácia je často veľmi nákladná, takže ak je to potrebné, je dobré rozložiť práce na niekoľko sezón. Na začiatok sa treba postarať o okná a radiátory. Ak nie je možné vymeniť celú inštaláciu za novú - stojí za to začať s radiátormi a vymeniť ich za radiátory nového typu, ktoré majú v sebe 3x menej vody. Ďalej je potrebné rozhodne zatepliť budovu.

Špecifiká inštalácie v domoch so starou inštaláciou

Plynový kotol moderného typu nemôže pracovať v otvorenom systéme, čo je typ systému charakteristický pre staré inštalácie. Otvorený systém sa vyznačuje tým, že voda v ňom cirkulujúca má stály prístup k vzduchu v otvorenej expanznej nádobe (systém je doslova otvorený). Prístup vzduchu spôsobuje odparovanie vody, čo vyvoláva potrebu jej dopĺňania. Prítok novej vody obsahujúcej minerály neustále obnovuje potenciál na tvorbu vodného kameňa a usadenín vápna v inštalácii, najmä ak máme tvrdú vodu, čo je bežný problém.

Ak inštalujeme plynový kotol v starom dome s nezmodernizovanou inštaláciou - je potrebné rozdeliť inštaláciu ústredného kúrenia na 2 časti, z ktorých jedna bude krátky obeh uzavretého systému - v nej musí byť kotol. Zvyšok systému zostane v otvorenom systéme. Spojenie oboch systémov sa uskutoční prostredníctvom doskového výmenníka tepla pre plynový kotol. Výmenník, za predpokladu správneho výberu, prenesie teplo z uzavretého systému na otvorený systém, teda na radiátory. Na to je potrebné pamätať, aj keď ideálom by bolo prepracovanie celého systému na uzavretý, čo sa v zásade rovná vytvoreniu systému ústredného kúrenia v starom dome odznova.

Ak nemôžeme zmodernizovať celú inštaláciu - stojí za to postarať sa aspoň o zníženie deštruktívneho vplyvu tvrdej vody v otvorenom systéme na radiátory a pod. - montážou zmäkčovačov vody.

Náklady a údržba

Nový plynový vykurovací systém v rodinnom dome stojí spolu s inštaláciou približne 2 000 eur. Približne dve tretiny nákladov tvoria náklady na zariadenie a približne jednu tretinu náklady na inštaláciu. Plynový kondenzačný kotol by sa mal servisovať raz ročne. Najlepší čas na servis a opravu plynového vykurovacieho systému je v lete, pred začiatkom novej vykurovacej sezóny.

Užívatelia by sa mali informovať o službách zo strany dodávateľa a tiež o možnostiach zariadenia. Zníženie teploty v miestnosti o jeden stupeň môže ušetriť až 6 % nákladov na vykurovanie.

Alternatívy a budúcnosť plynového vykurovania

Kúrenie pomocou plynu je nekomplikované a spoľahlivé. S plynovým kotlom sa dajú kombinovať rôzne technológie. Investícia do nových plynových vykurovacích systémov je investíciou do budúcnosti.

Hybridné systémy

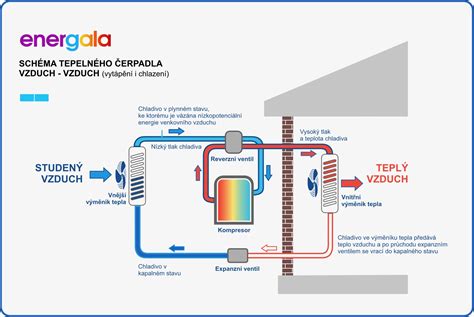

Ako môže hybridný systém zvýšiť úroveň vášho vykurovania. Tepelné čerpadlá poskytujú teplo oveľa ekologickejším spôsobom - ale s obmedzeniami, pokiaľ ide o dosiahnuteľnú výstupnú teplotu. Preto ich výkon nemusí byť dostatočný vo všetkých prípadoch, napríklad v nedostatočne zateplených domoch. Ak má byť plynové vykurovanie podporované obnoviteľnými zdrojmi energie, napr. solárnym systémom alebo tepelným čerpadlom, musí byť pre ne vaša strecha alebo nehnuteľnosť vhodná.

Vykurovanie skvapalneným plynom a vodíkom

Vykurovanie skvapalneným plynom: Ak je váš dom mimo verejnej plynovej siete, skvapalnený plyn je rozumnou alternatívou.

Vykurovanie vodíkom: Jedným z kľúčov k tomu, aby boli existujúce systémy šetrné k životnému prostrediu, je vodík. Vodík - plyn šetrný ku klíme ako alternatíva k fosílnym palivám. Pri spaľovaní zeleného vodíka vyrobeného z obnoviteľných zdrojov energie nevznikajú žiadne emisie CO². Jedinými vedľajšími produktami spaľovania sú kyslík a voda.
