Moderné vykurovacie systémy s kotlom na tuhé palivo a akumulačnou nádržou predstavujú efektívne a ekonomické riešenie pre domáce vykurovanie. Akumulačná nádrž uchováva teplo vyrobené zdrojom (napríklad kotlom) a pomáha stabilizovať prevádzku vykurovacieho systému. Zásobník Triven funguje ako zásobník tepla medzi kotlom a vykurovacím systémom.
Akumulačná nádrž a jej význam pre systém
Pre správnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa teplôt. Teplota v zásobníku (horná časť) sa často používa vyššia, napríklad 90 stupňov Celzia, aby sa uskladnilo čo najviac energie.
Optimálna prevádzka kotla na tuhé palivo
Kotol na pevné palivo, napríklad 4-článkový Attack, vyžaduje správne prevádzkové podmienky. Prevádzkovať kotol v zapojení s akumulačnou nádržou na 60 °C je nezmyselné. Nádrž, aby vydržala rozumnú dobu kúriť, musí byť nahriata aspoň na 80 °C. Po zakúrení je kotol na 80 °C za 20 minút, pri tejto teplote spína kotlové čerpadlo a termostatický ventil začína otvárať a prisáva studenú vodu z akumulátora. Príkladom môže byť nahriatie 1600 litrov vody s dvoma naloženiami paliva, čo je možné napríklad pri kotle Atmos na drevoplyn.
Ochrana kotla pred nízkou teplotou spiatočky
Ochrana spiatočky kotla je kľúčová. Termostatický ventil (alebo nabíjacia jednotka) sleduje minimálnu teplotu vratnej vody do kotla. Ochrana proti spätnému toku monitoruje minimálnu teplotu vratnej vody do kotla. Odporúča sa vytvoriť malý kotlový okruh s ventilom ESBE nastaveným na 65-75 °C (pri 75 °C dosahuje výstupná teplota 90-95 °C), čím sa do akumulačnej nádrže uloží čo najviac energie a kotol nebude trpieť nízkou teplotou spiatočky. Tým sa výrazne zlepší efektivita kúrenia. Pri správne zvolenom výkone kotla sa teplota v spaľovacej komore pohybuje v rozmedzí 80 - 90 stupňov.
Provoz kotle s termostatickým směšovacím ventilem TSV B a akumulační nádrží

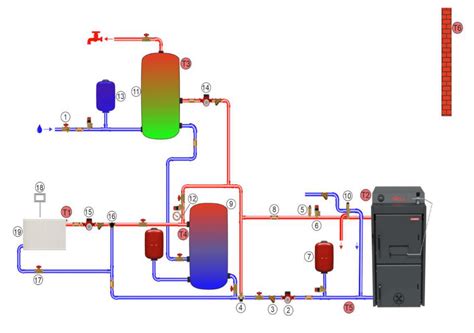

Zapojenie vykurovacieho systému a podlahové kúrenie
Regulácia z akumulačnej nádrže do kúrenia je zabezpečená cez trojcestný ventil. Potrubie do akumulačnej nádrže je kovové, zvyčajne 2-palcové. Od rozdeľovača je všetko hliník-plast 22, pričom na rozdeľovač sú napojené radiátory (napríklad 5 kusov) a podlahové vykurovanie (cca 7 m²). Akumulačná nádrž je v systéme z toho dôvodu, pretože v sústave by bolo málo vody, keďže od rozdeľovača je všetko hliník-plast. Na výstup z akumulačnej nádrže je vhodné taktiež použiť termostatický zmiešavací ventil a nastaviť podľa potreby teploty vody do radiátorov, pričom niekedy stačí aj okolo 40 °C.

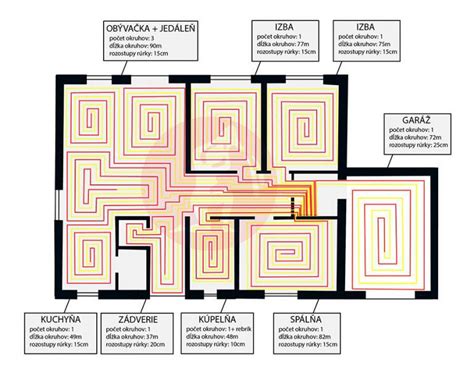

Špecifiká podlahového vykurovania
Pri podlahovom zmiešavacom systéme je zmiešavanie kľúčové - chráni podlahu a zabezpečuje komfort bez prehrievania. Podlahové vykurovanie zvyčajne potrebuje nižšiu teplotu, ako je teplota v zásobníku. Regulácia podlahovky je riešená cez termoregulačný ventil, kde je nastavená teplota v rozsahu 20-40 stupňov. Maximálna teplota na podlahe je vždy určená zložením podlahy, krytinou a projektom.
Ďalšie komponenty systému a ich ochrana
V uzavretom systéme je expanzná nádoba zvyčajne pripojená k vratnému potrubiu (chladnejšia časť), ideálne na mieste s tichším prúdením. Odporúča sa chrániť čerpadlá, ventily a rozdeľovač pred nečistotami. Čerpadlá Grundfos sú príkladom spoľahlivých zariadení, ktoré v okruhu nádrží pracujú na 2. stupni a do radiátorov na 1. stupni, čím je spotreba elektrickej energie optimálna.
Základné požiadavky na kotolňu
Miestnosť určená pre kotlové zariadenie potrebuje dostatočné osvetlenie. Na každý kubický meter miestnosti pripadá 0,03 m² okenného otvoru (bez započítania rámov a detailov okenného balíka). Vyžaduje sa okno s možnosťou voľného otvárania. Výška stropov v kotolni začína od 2 metrov. Je nevyhnutná prítomnosť systému prívodného a výfukového vetrania. Vzduch v kotolni by sa mal obnoviť trikrát za hodinu. Dodržanie tejto podmienky je kľúčové, aby sa predišlo riziku hromadenia škodlivých látok.
Kotolňa by mala byť od ostatných častí domu oddelená žiaruvzdornými priečkami, ktoré zabezpečia minimálne štyridsaťpäťminútovú požiarnu odolnosť. Stacionárny kotol je ťažký, preto existujú špecifické požiadavky na podlahu, na ktorej je umiestnený. Povolené sú iba nehorľavé a odolné povrchy - kameň, dlažba, keramické obklady alebo betón. Minimálna šírka predných dverí by mala byť 0,8 metra. V priestore kotolne sa nesmú skladovať žiadne cudzie predmety, najmä horľavé materiály.
Vetranie v kotolni
Pri inštalácii vetrania je bezpodmienečne nutné dodržiavať predpisy. Porušenie pravidiel inštalácie môže viesť k požiaru alebo výbušnej situácii. Vetranie a komín musia prechádzať cez vzájomne izolované kanály. V kotolni je potrebné inštalovať nútené vetranie. Je nevyhnutné zabezpečiť neustálu cirkuláciu vzduchu, preto by ventilačný systém nemal byť uzavretý. Veľkosť ventilačného okna by mala byť minimálne 1/30 plochy kotolne.
Komínové systémy pre kotly na tuhé palivo
Komín miestnosti s kotlom sa vybavuje podľa špecifikácií uvedených v technickom liste kotla. Výber vhodného komínového zariadenia závisí od typu spaľovacej komory kotla - otvorenej alebo zatvorenej. Najlepšou voľbou sú komíny z nehrdzavejúcej ocele alebo furanflexu, s ochranným puzdrom alebo keramické.
Parametre komína
- Prierez výstupu spalín by mal byť 5,5 cm² na 1 kW výkonu kotla, ako je uvedené v technickom pase.
- Odvod spalín musí byť striktne vertikálny.
- Maximálny prípustný sklon potrubia nepresahuje tridsať stupňov a bočná odchýlka je maximálne na meter.
- Prierez šikmého kanála je rovnaký alebo menší ako prierez vertikálneho potrubia.
- Prierezová plocha komína musí byť rovnaká alebo väčšia ako prierezová plocha výfukového kanála.
- Vodorovná časť komína je naklonená smerom ku kotlu o 2 cm na každý meter kanála.
- Na vodorovných segmentoch je nainštalované kontrolné hrdlo (revízia).
- V spodnej časti zvislej rúry je umiestnené T-kus s uzáverom, vybavený otvorom na odvod kondenzátu.
- Počas cesty potrubia sa môžu nachádzať maximálne dve kolená pod uhlom štyridsaťpäť stupňov. V komínovom potrubí nie sú povolené viac ako tri kolená.
- Vo vzdialenosti 50 cm od kotla musí byť dymovod vyrobený z uhlíkovej alebo nehrdzavejúcej ocele, kvôli vysokej teplote spalín.
- Je preferované inštalovať kotol čo najbližšie ku komínu.
Umiestnenie komína vzhľadom na strechu
Dymovod by mal byť nad hrebeňom strechy minimálne 50 cm a vo vzdialenosti 150 cm od neho. Ak je vzdialenosť od hrebeňa 150-300 m, horná časť potrubia sa nemusí nachádzať priamo nad hrebeňom. Minimálna výška potrubia na plochej streche je 100 cm. Dôležité! Potrubie vyššie ako stoosemdesiat centimetrov vyžaduje dodatočné spevnenie!

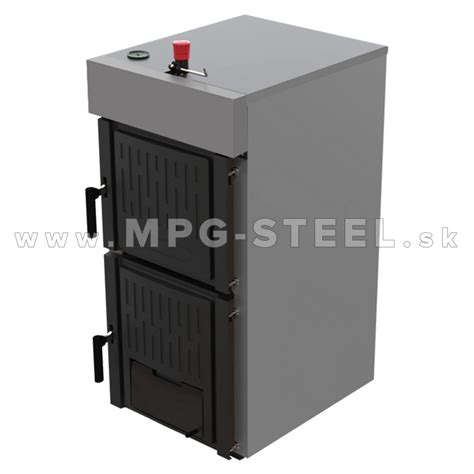

Výkon kotla a jeho optimálne dimenzovanie
Je zrejmé, že výkon kotla musí byť dostatočný na pokrytie tepelných potrieb. Nemal by však byť nadmerne vysoký, najmä ak je výmenník tepla liatinový. Prudké poklesy teploty (kondenzát z dymovodu) môžu spôsobiť prasknutie horúcej liatiny. Existuje aj ďalší nebezpečný jav: teplota rosného bodu výfukových plynov je približne 56 stupňov Celzia. Ak je teplota vody na spiatočke kúrenia nižšia, môže v spaľovacej komore dochádzať k tvorbe kyslej kondenzácie. Požadovaný výkon kotla pre konkrétny objekt sa určuje na základe tepelnotechnického výpočtu. Ak zvolíte príliš malý kotol, nebude dostatočný na plnohodnotné vykurovanie a v dome bude nepríjemná teplota. Avšak, ani výber príliš výkonného kotla nie je optimálny.
Približné hodnoty výkonu kotla pre rôzne typy objektov (maximálne hodnoty pre minimálnu vonkajšiu teplotu -25 / -40 stupňov):
| Typ objektu | Plocha (m²) | Výkon kotla (kW) (pri -25/-40 °C) |
|---|---|---|
| Jednoizbový byt (stredné poschodia) | - | 8-14 |
| Rohový byt (panelák, najvyššie poschodie) | 60 | 20-28 |
| Súkromný dom | 100 | 24-38 |
