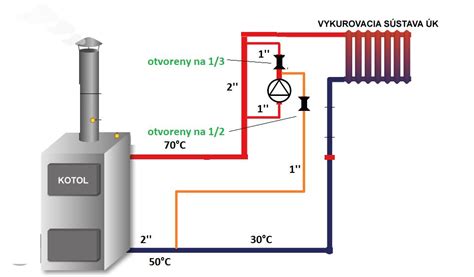

Obehové čerpadlá sú kľúčovou súčasťou systémov ústredného, etážového a podlahového kúrenia, ako aj klimatizačných systémov. Ich hlavnou funkciou je zabezpečiť cirkuláciu vykurovacej látky alebo chladiva v potrubí, čím sa efektívne rozvádza teplo alebo chlad do celého objektu. Tieto zariadenia sú primárne určené na vytláčanie vody z kotla do vykurovacieho systému.
Obehové čerpadlá sú navrhnuté na prácu s rôznymi teplotami čerpanej vody, typicky v rozsahu od -10 do +110 °C. Niektoré modely dokážu zvládnuť aj teploty presahujúce 100 °C, čo je dôležité napríklad pri prehriatí kotla na tuhé palivo.
Moderné požiadavky a výhody obehových čerpadiel
Moderné obehové čerpadlá musia spĺňať prísne kritériá, medzi ktoré patrí dlhá životnosť, nízka hladina emitovaného hluku a predovšetkým nízka elektrická spotreba. Hluk šíriaci sa potrubím a vodou môže byť značne obťažujúci, preto je tichá prevádzka nevyhnutnosťou. Energetická úspornosť je ďalším dôležitým faktorom, ktorý zohráva čoraz väčšiu úlohu pri výbere, a všetky moderné a nové obehové čerpadlá musia tieto kritériá spĺňať.
Veľkou prednosťou moderných obehových čerpadiel je ich vysoká účinnosť a nízka spotreba energie. Táto efektivita je daná tým, že ponúkané obehové čerpadlá zodpovedajú jednej z najvyšších energetických tried. Pri ich prevádzke dochádza k skutočne významnej úspore elektrickej energie, v niektorých prípadoch sa môže jednať až o 90 % celkového objemu elektrickej energie! Všetky ponúkané čerpadlá navyše vyhovujú energetickej smernici Eup, ktorá je v platnosti od 1. januára 2013.
Hoci sa v tom odráža vyššia cena nových typov elektronických obehových čerpadiel, vďaka nízkym prevádzkovým nákladom a nízkej poruchovosti predstavujú investíciu s krátkodobou návratnosťou. Kvalitné obehové čerpadlo vás navyše nenechá v štichu v tú najmenej vhodnú chvíľu a aj prípadná výmena je veľmi jednoduchá a rýchla. Nízka hlučnosť a minimálne rozmery sú spolu s jednoduchým a precíznym konštrukčným riešením ďalšími nespornými výhodami a prednosťami týchto čerpadiel. Moderné elektronické obehové čerpadlá spĺňajú všetky požiadavky, ktoré sú na ne kladené, čo z nich robí investíciu, ktorá sa rozhodne oplatí.
Typy a konštrukcia obehových čerpadiel, s dôrazom na model CP 53
Obehové čerpadlá sa delia na rôzne typy, pričom bežné sú mokrobežné čerpadlá s vysokou účinnosťou. Pri tomto type je motor v priamom kontakte s čerpanou kvapalinou, čo znižuje straty a zvyšuje účinnosť. Lopatky v moderných čerpadlách sú mokrobežné s nastavením rýchlosti otáčok motora, čo umožňuje lepšiu reguláciu vykurovacieho systému a prispôsobenie výkonu aktuálnym potrebám.
Čerpadlá ako model CP 53 sú obvykle vybavené trojrýchlostným elektromotorom, ktorý je napájaný napätím 230V. Tieto motory často disponujú zvýšeným rozbehovým momentom a zníženou úrovňou hluku. Obehové čerpadlá MYSON, kam model CP 53 spadá, sú určené pre ústredné, etážové a podlahové kúrenia a obvody klimatizácií pre rozsah teplôt čerpanej vody od -10 do +110ºC. Konkrétne model CP 53 je obehové čerpadlo s výtlakom od 5 metrov, s tromi rýchlosťami, napájaním 230V a so zvýšeným rozbehovým momentom.
Kľúčové technické parametre obehových čerpadiel

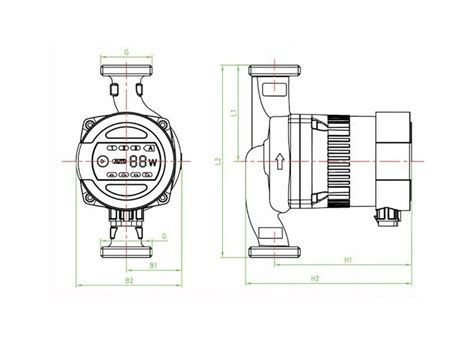

Medzi technické parametre čerpadla CP 53 patrí výtlak od 5 metrov, typy závitových pripojení ako 1“, 1 ½“ alebo 2“ a zástavbová dĺžka 130 mm alebo 180 mm.
- Maximálna výtlačná výška: Je to hlavný parameter čerpadla, ktorý určuje jeho výkon, teda do akej výšky dokáže čerpadlo vytlačiť čerpanú kvapalinu. Je dôležité si uvedomiť, že celková výška domu nijako nesúvisí s potrebnou výtlačnou výškou obehového čerpadla. Vykurovací systém v dome je totiž uzavretou sústavou, kde čerpané médium opäť gravitačne klesá dole, a geodetické prevýšenie tak má iba zanedbateľný vplyv na potrebný výtlak čerpadla.
- Stavebná dĺžka: Je to vlastne veľkosť čerpadla, čo znamená rozteč medzi pripojovacími závitmi. Obehové čerpadlá sa najčastejšie vyrábajú so stavebnou dĺžkou 180 mm. V niektorých inštaláciách sa však z priestorových dôvodov používa aj stavebná dĺžka 130 mm.
- Priemer pripojovacieho závitu: Je to posledný dôležitý parameter. Najčastejšie sa inštalujú čerpadlá so závitom s priemerom 6/4" (DN 25 potrubia), ale môžeme sa stretnúť aj so závitmi 1" (DN 15 potrubia) alebo 2" (DN 32 potrubia). Závit obehového čerpadla je vždy vonkajší a je spravidla o 1/2" väčší ako priemer potrubia. Napríklad, pre potrubie s priemerom 1" (DN 25) sa použije obehové čerpadlo so závitom 6/4".
Špecifické vlastnosti a funkcie obehových čerpadiel
Jednou z praktických funkcií je protiblokovací skrutka, ktorá umožňuje uvoľnenie čerpadla aj po dlhšej prevádzkovej prestávke. Moderné elektronické obehové čerpadlá často disponujú funkciou autoregulácie, ktorá riadi rozdiel tlakov v systéme. Keď sa ventily zatvárajú v dôsledku rastúcej teploty, elektronika udržiava konštantný tlak a minimalizuje spotrebu energie.
Medzi ďalšie užitočné funkcie patria:
- Režim riadenia Δp-v pre variabilný diferenčný tlak.
- Režim riadenia Δp-c pre konštantný diferenčný tlak.
- Dynamic Adapt Plus pre dynamické prispôsobenie výkonu.
- Konštantné otáčky (n-const.).
- Útlumový režim.
- Režim pre tlakovo závislé regulačné ventily (PICV).
- Funkcia blokovania kláves na zabránenie nechcenej zmene nastavení.
- Funkcia Reset na vynulovanie elektromera alebo obnovenie výrobných nastavení.
- Zobrazenie na displeji: požadovaná hodnota, skutočná dopravná výška, čerpané množstvo, príkon, otáčky.
- Manuálne aktivované funkcie restartu alebo odvzdušnenia čerpadla.
- Varovné a chybové hlásenia na displeji.
- Detekcia chodu nasucho.
Výber správneho obehového čerpadla
Pri výbere obehového čerpadla je dôležité zohľadniť niekoľko faktorov. Medzi základné parametre patrí:
- Napätie a frekvencia: Najčastejšie 230 V ~ 50 Hz.
- Výkon motora: Udávaný v stupňoch (I., II., III.) alebo vo wattoch (W), s rôznymi otáčkami za minútu (napr. 700 1/min).
- Pripojovacie rozmery: Typ a veľkosť závitových prípojok (napr. G 1½, RP 1) a konštrukčná dĺžka (napr. 130 mm).
- Index energetickej účinnosti (EEI): Nižšia hodnota znamená vyššiu úspornosť.
Dôležité aspekty pri výbere a náhrade
V kontexte otázok zákazníkov, ktorí hľadajú náhradu za staršie alebo nefunkčné čerpadlá (napr. Wilo RS25/4-3, DAB VA35/130, Grundfos comfort 15-14 B PM, Salmson NXL33-25P), je dôležité poznať presné parametre pôvodného čerpadla, ako sú rozteč a priemer pripojení, ako aj jeho výkon vo wattoch. V mnohých prípadoch je možné použiť ekvivalentné náhrady od iných výrobcov, napríklad od značiek ako IBO OHI alebo AVANSA.
Pri výbere je tiež dôležité zvážiť:
- Typ vykurovacieho systému (ústredné, podlahové).
- Požadovaný prietok a dopravná výška (m³ /h, mVS).
- Typ kotla (na pevné palivo, plynový, teplovodný krb).
- Potrebu regulácie (napr. regulácia otáčok, autoregulácia).
V prípade potreby náhradných dielov do konkrétnych kotlov (napr. Vaillant Ecotec Pro 256/3-3) je často najlepším riešením kontaktovať servisného technika výrobcu.
Obehové čerpadlo: Čo to je a prečo je dôležité?
Pokročilé funkcie a konektivita moderných čerpadiel
Niektoré moderné čerpadlá, ako napríklad rad Wilo-Stratos PICO a Wilo-Yonos PICO, disponujú pokročilými funkciami a možnosťami konektivity, ktoré posúvajú efektivitu a komfort na novú úroveň. Tieto zahŕňajú:
- Grafický farebný displej alebo segmentové LED zobrazenie pre prehľadné informácie.
- Tepelne izolačný plášť pre minimalizáciu tepelných strát.
- Elektrická rýchlospojka (napr. Wilo-Connector) pre jednoduché pripojenie.
- Motor odolný proti blokácii a časticový filter pre dlhšiu životnosť.
- Konektivita cez sériové analógové signály (0-10 V), digitálne výstupy (SSM/SBM) a vstupy (Ext. OFF/MIN/MAX), prípadne cez BMS systémy (Modbus RTU).

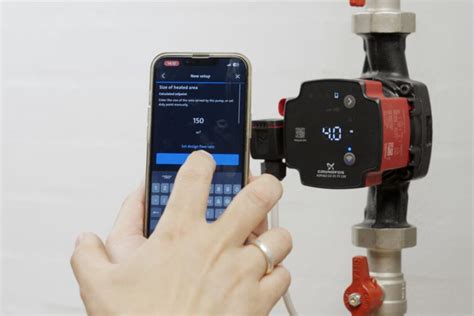

- Bezdrôtový prenos dát a diaľkové ovládanie prostredníctvom príslušenstva (napr. Modul Wilo-Smart Connect BT).
Pri inštalácii je dôležité správne zapojenie a zváženie možných problémov, ako je prítomnosť vzduchu v systéme.

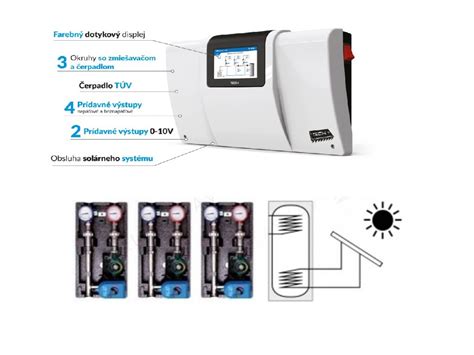

Regulácia a termostaty pre obehové čerpadlá
Na ovládanie obehového čerpadla sa často používajú rôzne regulácie a termostaty. Slúžia na nastavenie teploty, ktorá je najčastejšie snímaná na kotlovom potrubí, a podľa tejto teploty obehové čerpadlo zapnú alebo vypnú. Toto riešenie má uplatnenie najmä pre nahrievanie zásobníka, akumulačnej nádoby alebo ochranu kotlového okruhu.
Termostaty pre čerpadlá sú k dispozícii v rôznych vyhotoveniach, pričom najjednoduchšie vyhotovenie je klasický príložný termostat, ktorý funguje na základe bimetalu. Ten zopne kontakt, najčastejšie fázu čerpadla. Existuje tiež požiadavka na termostaty s dvomi úrovňami nastavenia teplôt (spodná teplota spínacia a horná vypínacia), napríklad na reguláciu vyhrievania bojléra tak, aby sa kotol spustil až pri teplote vody 40°C a vypol pri 65°C.
Bežné je použitie termostatu, ktorý obehové čerpadlo spustí nad určitú teplotu (napríklad 60 stupňov), pretože je úplne zbytočné, aby sa voda v systéme cirkulovala, keď je studená. Vykurovať sa dá aj 55 stupňovou teplotou, preto je možné voliť aj nižšiu teplotu spínania. Zákazníci tiež často hľadajú regulátor, ktorý bude spúšťať a vypínať čerpadlo kúrenia pri nastavenej teplote (napr. 60°C) a zároveň dokáže reagovať aj na vyššie teploty (napríklad 90°C), alebo čerpadlo s integrovaným teplotným čidlom, ktoré ho spustí až pri dosiahnutí teplej vody v systéme.
