Konzola v betónovom plote: Pochopenie stability a dizajnu

Betónový plot je skvelou voľbou pre tých, ktorí hľadajú trvanlivé, bezúdržbové a esteticky príjemné riešenie na oplotenie svojho pozemku. Ohraničenie pozemku, ochrana pred neželanými návštevami a dodanie pocitu súkromia, to sú tri základné vlastnosti, ktoré od kvalitného oplotenia očakáva prakticky každý. Betónové ploty sú obľúbenou voľbou pri ohraničení pozemkov kvôli ich odolnosti a trvanlivosti. Moderný vibrolisovaný betón má veľmi nízku nasiakavosť, vďaka čomu výborne odoláva aj mrazom či veľkým teplotným rozdielom.

Okrasné betónové ploty sú rýchlym a cenovo dostupným riešením na oplotenie pozemku, pretože nevyžadujú základ po celej dĺžke plota, iba v mieste stĺpika. Sú ideálnou náhradou za debniace tvárnice. Okrem toho je však plot aj prvkom, ktorý dotvára vstupné body na váš pozemok a zároveň sa stáva pomyselnou bodkou za architektonickým stvárnením vášho domu.

Čo je konzola? Základy nosných konštrukcií

Konzola je nosný prvok pevne ukotvený alebo podopretý len na jednom konci, pričom druhý koniec voľne vyčnieva a nesie zaťaženie. Charakteristickým znakom konzoly je toto jediné miesto podopretia, ktoré musí odolávať vertikálnym aj horizontálnym silám, ako aj výrazným ohybovým momentom a v niektorých prípadoch aj krúteniu prenášanému z vyčnievajúcej časti. Konzoly sú základom statiky a strojárstva, umožňujú vytvárať rozpätia a previsy bez podperných stĺpov či medziľahlých podpier.

Konzoly sú definované svojím spôsobom podopretia: pevne uchytené na jednom konci, voľné na druhom. Toto usporiadanie vedie k osobitnému rozloženiu vnútorných síl - šmyk a ohybový moment sú najväčšie v mieste fixácie a smerom k voľnému koncu klesajú na nulu. Na rozdiel od jednoducho podopretých alebo spojitých nosníkov sa všetky reakcie prenášajú na jeden koniec, čo sústreďuje napätie a vyžaduje robustné ukotvenie a výber materiálu.

Konzoly sa odlišujú od jednoducho podopretých nosníkov, ktoré spočívajú na dvoch podperách a môžu sa otáčať na koncoch. Líšia sa aj od pevne uložených nosníkov, ktoré sú zafixované na oboch koncoch, čím si rozdeľujú momenty a znižujú priehyb. Ich čisté rozpätie a schopnosť vyčnievať do priestoru ich robia ideálnymi pre aplikácie, kde je potrebný neobmedzený priestor pod alebo vedľa konštrukcie.

Mechanika a vnútorné sily konzoly

Mechanika konzoly sa sústreďuje na prenos a rozloženie síl v mieste fixácie:

• Šmyková sila: Najväčšia v mieste podopretia, smerom k voľnému koncu klesá.
• Ohybový moment: Maximálny v mieste podopretia, nulový na voľnom konci.
• Priehyb: Najväčší na voľnom konci, nelineárne rastie s rozpätím a zaťažením.
• Rozloženie napätia: Na jednej strane (často hore pri zaťažení zhora) vzniká ťah, na druhej tlak.

Dynamické javy ako vibrácie môžu byť výrazné, najmä pri dlhých alebo štíhlych konzolách, preto je potrebná dôkladná analýza pri zaťažení vetrom, dopravou alebo pohybujúcimi sa bremenami.

Betónový plot ako konzolová konštrukcia

V kontexte betónových plotov hrajú konzoly kľúčovú úlohu. Stĺpik oplotenia po zabudovaní zo statického pohľadu pôsobí ako konzola, votknutá do základu oplotenia do hĺbky 750 - 850 mm podľa výšky oplotenia, ktorá je štandardne 1500, 2000 a 2500 mm. Stĺpik oplotenia po zabudovaní pôsobí ako konzola, votknutá do základu oplotenia do hĺbky 700 - 900 mm podľa výšky oplotenia, ktorá je štandardne 1500, 1800, 2100 mm. Stĺpik oplotenia zo statického hľadiska po zabudovaní pôsobí ako konzola, votknutá do základu oplotenia do hĺbky 700 - 900 mm podľa výšky oplotenia, ktorá je 1500, 1800, 2100 a 2400 mm.

Betónový plot pozostáva z plotovej dosky a stĺpika oplotenia. Zo statického hľadiska plotová doska pôsobí po osadení do železobetónového stĺpika, ako nosník. Betónový plot LUKAPLOT pozostáva z doskového dielca a stĺpika oplotenia. Zo statického hľadiska doskový dielec pôsobí po osadení do železobetónového stĺpika, ako prostý nosník. Celý systém betónových plotových dosiek a stĺpikov je určený na zhotovenie súvislého bariérového oplotenia estetického vzhľadu horizontálnych kaziet.

Materiály a komponenty betónových plotov

Na výrobu betónových plotov používame výlučne certifikované materiály. Danucem je najväčším a najkvalitnejším výrobcom a dodávateľom cementu na Slovensku, na výrobu betónových plotov používame výlučne cement - Extracem 42,5. Používajú sa tiež vysokokvalitné prísady a prímesi do betónu a betónových výrobkov. Všetky prísady a prímesi sú laboratórne testované a overené dlhoročnou praxou. To je zárukou vysokej kvality výrobkov.

Aby sme zabezpečili maximálnu pevnosť, do betónu pridávame betonársku oceľ s priemerom 6 a 8mm triedy O 10 505 (R). V každej plotovej doske sú 4m betonárskej ocele (2ks x 2000mm) alebo 10m betonárskej ocele (4ks x 2500mm). V stĺpiku je 12,8 m betonárskej ocele hrúbky 8mm (4ks x 3200mm). Pri nižších výškach stĺpikov používame betonársku oceľ hrúbky 6mm. V každom kompletnom stĺpiku (tvar písmena H) dĺžky 2900 mm je 22,4 m betonárskej ocele hrúbky 6mm (8ks x 2800mm). Pri nižších výškach stĺpikov používame betonársku oceľ hrúbky 4mm. Pre plot LUKAPLOT je v každom kompletnom stĺpiku dĺžky 3000mm 24m betonárskej ocele hrúbky 6mm (8ks x 3000mm), pričom pri nižších výškach stĺpikov sa používa betonárska oceľ hrúbky 5mm.

Betónové plotové dosky a stĺpiky sú vyrábané špeciálnou liatou technológiou. Plotová doska je vyrobená z betónu tr. C 35-45 s použitím výstuže O 10 505 (R). Plotová doska v závislosti od typu oplotenia je prierezu 40mm / 500mm alebo 500mm / 2500mm. Celková dĺžka plotovej dosky je 2000mm alebo 2500mm. Stĺpik oplotenia je obdĺžnikového prierezu 140mm x 105mm s vybratím pre osadenie plotovej dosky.

Stĺpik oplotenia môže byť navrhnutý obdĺžnikového tvaru (polovica písmena H) 170mm x 90mm s vybratím pre osadenie plotovej dosky, alebo obdĺžnikového prierezu 165 / 90 mm s vybratím pre osadenie doskového dielca. Výška stĺpiku je 2200, 2750 a 3300 mm, alebo 2200, 2600 a 2900 mm, prípadne 2600, 2800 a 3000 mm pre LUKAPLOT.

Vlastníme certifikát výrobku prvky na ploty, a spĺňame Európsku normu STN EN 12839 v plnom rozsahu. Naše betónové ploty - stĺpiky sú zaradené v najpevnejšej skupine triedy C, podľa STN EN12839. V zmysle európskych noriem na navrhovanie konštrukcií možno tieto prvky zatriediť do kategórie 4 s návrhovou životnosťou minimálne 50 rokov. Konštrukcia prvkov na ploty je navrhnutá tak, aby počas jej návrhovej životnosti, za predpokladu náležitej údržby a vzhľadom na okolité prostredie, nenarušili degradačné procesy jej prevádzkyschopnosť viac, než je prípustné.

Prehľad komponentov betónového plotu

Nasledujúca tabuľka sumarizuje parametre hlavných komponentov betónového plotu, s dôrazom na ich funkciu a použité materiály:

Statické výpočty a dimenzovanie konzolových stĺpikov

Pri návrhu konzolových prvkov, ako sú stĺpiky betónových plotov, je nevyhnutné vykonať dôkladné statické výpočty. Tieto výpočty zohľadňujú kľúčové parametre, ako sú maximálny ohybový moment, maximálna šmyková sila a maximálny priehyb, pre bodové aj rovnomerne rozložené zaťaženie. Pre presné dimenzovanie je dôležité posúdiť návrhovú hodnotu únosnosti betónu v tlaku a charakteristickú hodnotu únosnosti betónu v tlaku.

Smyková únosnosť prierezu, a to aj bez smykovej výstuže, sa posudzuje podľa relevantných noriem, ako je ČSN EN 1992-1-1. Rovnako sa posudzuje návrhová hodnota medze klzu betonárskej ocele a charakteristická hodnota medze klzu betonárskej ocele. Pre výpočet svislej a vodorovnej výstuže konzoly sa určuje priečna tahová sila podľa noriem. Vodorovná a svislá zložka tahovej sily sa zväčšujú o 20% s ohľadom na rozdielny smer výstuže a priečnej tahovej sily. Stanovuje sa aj minimálna svislá a vodorovná výstuž. Napätie pod styčnou doskou sa overuje v súlade s normou EN 1992-1-1. Tieto výpočty zabezpečujú, že plotové stĺpiky odolajú zaťaženiu vetrom minimálne 140km/hod, s dodatočnou rezervou 10%.

Inštalácia betónového plotu s konzolovými stĺpikmi

Pred výstavbou plotu sa presvedčte, či dĺžky oplotenia udané v projektovej dokumentácii zodpovedajú rozmeru rastra 40 cm (resp. 30,20 cm). Najprv je potrebné vymerať trasu, kadiaľ bude váš plot prechádzať. Je pritom dôležité skontrolovať, či trasa nezasahuje do cudzieho pozemku. Tiež je dobré zohľadniť prípadné nerovnosti, ktoré môžu ovplyvniť stavbu plotu.

Príprava a základy

V rámci príprav si tiež nezabudnite zistiť, či sa v mieste výstavby základov nenachádzajú inžinierske siete. Základy je ideálne vyhotoviť správne už na prvýkrát. Môžete mať akokoľvek kvalitný stavebný materiál, zle postavené základy budú problémom, ktorý sa bude dať odstrániť len ťažko. Dobre si treba rozmyslieť rozmery základového pásu, a to najmä jeho šírku a hĺbku s ohľadom na konkrétny typ zeminy. Vo všeobecnosti platí, že betónový základ by mal siahať do nezámrznej hĺbky, ktorá je minimálne 80 cm. Takisto šírka výkopu musí byť aspoň o 25 cm väčšia ako šírka plotu.

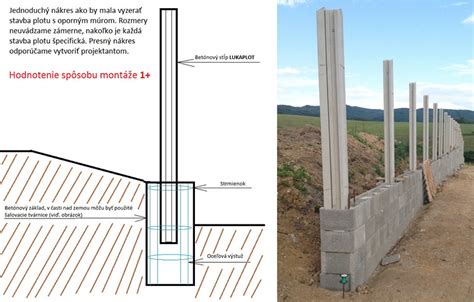

Pre zaistenie stability plotu je kľúčové, aby základy stĺpikov boli založené v nezámrznej hĺbke. Podľa vyznačenej trasy a požadovanej vzdialenosti medzi stĺpikmi (obvykle 2-2,5 m) sa vyznačí miesto pre výkop základových jám. Vyhĺbia sa jamy s priemerom cca 30-40 cm a hĺbke zodpovedajúcej nezámrznej hĺbke.

Základová škára musí ležať v nezámrznej hĺbke (podľa miestnych pomerov, min. však 80 cm), aby sa zabránilo poškodeniu základu vodou a mrazom. V prípade sypkej zeminy, ak nie sú možné zvislé steny výkopu, použite na debnenie debniace tvárnice firmy PREMAC. Na zabezpečenie základu proti nerovnomernému sadaniu je vhodné do betónu vložiť 2 až 4 prúty výstuže. Základ vyplňte betónom tak, aby vrchná plocha zostala vodorovná a hladká. Do čerstvého betónu zasuňte prúty rebrovanej výstuže tak, aby zasahovali do betónu 30 cm a vyčnievali 50 cm s odstupom 40 cm (prípadne v súlade s projektom).

Montáž stĺpikov a dosiek

Stĺpiky sa postavia do jám a zaistia sa provizórnymi vzperami, aby boli zvisle. Pomocou vodováhy sa skontroluje zvislosť stĺpikov vo všetkých smeroch. Do jám sa naleje betónová zmes a dôkladne sa zhutní, aby sa odstránili vzduchové bubliny. Potom sa skontroluje, či stĺpiky zostali vo zvislej polohe a betón sa nechá zatvrdnúť po dobu aspoň 48 hodín. Po zatvrdnutí betónu sa odstránia provizórne vzpery.

Betónové dosky sa zasunú do drážok v stĺpcoch. Pokiaľ je plot vo svahu, je nutné dosky upraviť alebo použiť špeciálne stĺpiky pre svahovitý terén. Škáry medzi doskami je možné zaškárovať špeciálnou škárovacou hmotou pre betónové ploty. Toto zlepší estetický vzhľad plotu a zabráni prenikaniu vlhkosti. Ak sa rozhodnete pre montáž plota svojpomocne, radi vám poradíme. Stačí dodržať postup práce, správne vytýčiť pozemok, vykopať diery na stĺpy, dať pozor na presný rozostup a osovú súmernosť a vycentrovať betónové platne. V tomto prípade si za montáž betónového plota a manipuláciu s materiálom zodpovedáte sami.

Výhody betónových plotov

Betónové ploty prinášajú celý rad výhod, vďaka ktorým sa na ne už nemôžeme pozerať ako na jednotvárne a fádne riešenia.

• Pevnosť a odolnosť: Betónové ploty sú odolné voči poveternostným vplyvom. Ich pevná konštrukcia poskytuje bezpečie a súkromie za každých okolností. Vydržia niekoľko desaťročí bez opráv a neustáleho natierania. Nie sú náchylné na hnilobu, škodcov ani koróziu.
• Tlmenie hluku a súkromie: Betónové ploty účinne eliminujú hluk a fungujú ako protihluková bariéra, ktorá vám zaručí pokojný domov. V prípade plného plotu sa môžete spoľahnúť na bezpečnosť, dostatok tieňa a tiež tlmenie hluku z ulice. Poskytujú vysokú úroveň odolnosti proti vniknutiu cudzích osôb, prípadne zvery.
• Ekologický materiál: Betón je vyrobený z prírodných materiálov a neuvoľňuje škodlivé látky do životného prostredia. Takže môžete mať istotu, že váš plot je nielen odolný, ale aj šetrný k prírode.

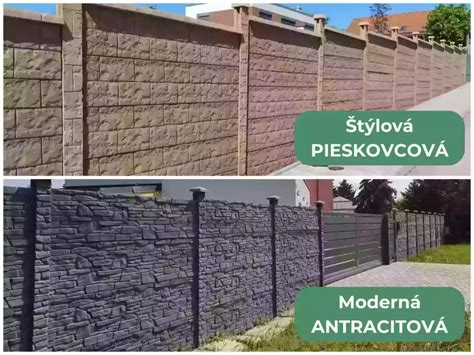

• Atraktívny a nadčasový vzhľad: S rôznymi vzormi a farebným prevedením môžu byť betónové ploty skutočne štýlové a prispôsobiteľné vašim predstavám. Prekvapia Vás zaujímavé vzory a rôznorodé modifikácie taktiež hladký povrch napohľad i dotyk. Betónové ploty môžu byť tvarované do rôznych tvarov a vzorov, čo umožňuje prispôsobenie tak, aby vyhovovali estetickým preferenciám. Je možné aj jednostranné a obojstranné prevedenie.

Estetické a funkčné vylepšenia

Betónový plot môžete nechať natrieť fasádnou farbou, alebo opatriť inou povrchovou úpravou. Týmto spôsobom môžete plot zladiť s okolitým prostredím. Pre efektné zakončenie vrchnej časti múrov a stĺpikov využite betónové striešky. Tie majú okrem estetickej funkcie aj funkciu praktickú. Pomocou odkvapovej drážky zo spodnej strany odvádzajú dažďovú vodu mimo povrch betónového plotu.

V poslednej fáze výstavby už dochádza k montáži brán, dvier, výplní plota a ďalších doplnkov, ako je napríklad aj poštová schránka. Myslieť treba ešte aj na to, že neodborným a neopatrným vŕtaním počas finalizácie môže dôjsť k poškodeniu tvárnic. Najlepším riešením je ukotvenie prvkov na chemickú kotvu, otvory by ste zároveň mali navrhnúť tak, aby boli v strede škáry medzi tvárnicami.

Zvýšenie existujúceho betónového plota

Betónové ploty sú obľúbenou voľbou pri ohraničení pozemkov kvôli ich odolnosti a trvanlivosti. Avšak, životné okolnosti a estetické preferencie majiteľov môžu viesť k potrebe navýšenia existujúceho betónového plota. Pred začatím samotnej práce je potrebné zamyslieť sa nad tým, akú výšku chcete dosiahnuť. Je vašim cieľom získať viac súkromia pred zvedavými pohľadmi susedov, alebo žijete skôr v málo obývanej oblasti a výškou plota chcete odplašiť lupičov?

Prvým krokom je zistenie súčasného stavu, potrebujete teda presne zmerať existujúce oplotenie a výšku stĺpov, ktoré chcete nahradiť. Ak máte betónové stĺpy, ktoré chcete zvýšiť, jednou z možností je použiť hliníkové alebo oceľové komponenty (konzoly). Odborníci v oblasti stavebníctva vám môžu pomôcť pri rozhodovaní, ktorý materiál je pre vaše potreby najvhodnejší. Pred výrobou komponentov je nevyhnutné presné meranie existujúcich stĺpov. Bezpečné spojenie medzi novými komponentami a existujúcimi stĺpmi je dôležité. Odborníci môžu navrhnúť spojovacie prvky, ktoré zabezpečia stabilitu a odolnosť voči zaťaženiu. Po namontovaní stĺpikov nasleduje pridávanie betónový platní.

Právne a plánovacie aspekty

V prípade, že staviate nový plot, je potrebné vykonať tzv. Ohlásenie stavebných úprav. Pozor, v niektorých prípadoch aj na stavbu plota budete potrebovať stavebné povolenie, a to vtedy, ak je plot príliš vysoký (podľa všeobecne záväzného nariadenia obce môže byť táto výška určená rôzne) a ak budete stavať plot na samostatnom pozemku, na ktorom nestojí žiadna iná stavba. Najlepšie čo môžete urobiť je, aby ste sa vždy informovali na príslušnom stavebnom úrade a oboznámili sa s pravidlami stanovenými všeobecne záväzným nariadením obce.

V prípade rekonštrukcie plotu, kedy sa nemení jeho línia, je situácia ešte jednoduchšia, keďže sa zaobídete aj bez ohlásenia stavebnému úradu. Hoci sa stavba plotu môže zdať ako veľmi jednoduchá, aj v tomto prípade je veľmi užitočné, ak budete mať vypracovaný aspoň jednoduchý projekt či plán.
