Komplexný sprievodca konštrukčnou výstužou v základových pásoch

Základové pásy patria medzi najčastejšie využívané typy zakladania rodinných domov. Používajú sa pre založenie stenových aj skeletových konštrukčných systémov. Základovým pásom sa rozumie monolitická konštrukcia po celom obvode budovy, vyrobená zo zmesi betónu a štrku. Štruktúra má pravidelné geometrické tvary a rovnakú výšku a šírku vo všetkých oblastiach.

Technicky nie je usporiadanie takejto základne zložité a nevyžaduje použitie špeciálneho zariadenia, ako je to v prípade pásových alebo pätkových základov. Jeho jedinou nevýhodou je vysoká spotreba stavebných materiálov a zvýšené náklady na pracovnú silu.

Vlastnosti a oblasti použitia základových pásov

Základový pás tvorí súvislý nosník s prierezom, ktorý má tvar obdĺžnikový, stupňovitý alebo rebrový. Základové pásy sa primárne používajú v nasledujúcich situáciách:

• V budovách so soklom a suterénom.
• Pre konštrukcie, v ktorých sú poskytnuté ťažké železobetónové podlahy.
• V budovách s tehlovými a blokovými stenami s hustotou viac ako tisíc tristo kilogramov na meter kubický.
• V oblastiach s ťažkou pôdou, ktorá zabraňuje rovnomernému zmršťovaniu základne budovy.
• Základový pás sa používa na stavbu budov na piesočnatej a hlinenej pôde.

Dôležitosť výstuže v základových pásoch

Výstuž je kľúčovým spájacím prvkom každého základu. Predstavuje spoľahlivý skelet, ktorý drží betón a štrk a udržuje budovu stabilnú. Základ pásu má neštandardnú geometriu: jeho dĺžka je desaťkrát väčšia ako jeho hĺbka a šírka. Vďaka tejto konštrukcii sú takmer všetky bremená rozložené pozdĺž pásu. Samotný betónový kameň však nemôže tieto zaťaženia kompenzovať, pretože jeho pevnosť v ohybe je nedostatočná.

Na zvýšenie pevnosti konštrukcie sa preto nepoužíva iba betón, ale železobetón - betónový kameň s oceľovými prvkami umiestnenými vo vnútri, teda oceľovou výstužou. Proces kladenia kovu sa nazýva zosilnenie základového pásu. Výstuž preberá všetky hlavné lineárne deformačné napätia, ktoré vznikajú nielen z hmotnosti stien, stropov, striech, ľudí a nábytku, ale aj z teplotných zmien.

Zatiaľ čo bežný betón odoláva iba tlakovým zaťaženiam, železobetón aktívne odoláva napätiu a lomu. Najsilnejší účinok naťahovania je na spodnej časti základne domu a kompresia na vrchnej strane. Na zvýšenie pevnosti je potrebné použiť výstužný rám pokrývajúci celý základ.

Príprava a realizácia základových pásov

Príprava a realizácia základových pásov zahŕňa niekoľko kľúčových krokov, ktoré zabezpečujú pevnosť a stabilitu celej konštrukcie. Pri betónových pásoch je dôležité mať výkopy vodorovné, s výnimkou základovej dosky vo svahu, kde sa výkopy vykonávajú stupňovito, tzv. "kaskádovo".

Je dôležité mať na pamäti, že pri snahe o ušetrenie finančných prostriedkov nezmenšujte hĺbku základových pásov. Vykopanie základov do nezamŕzajúcej hĺbky pôdy má svoje opodstatnenie. V prípade plytšie vykopaných základov sa pod ne môže dostávať voda, ktorá bude v zime mrznúť a následne zväčšovať svoj objem. Základy tak môžu byť v zimnom období vytláčané smerom hore a po oteplení budú zasa klesať dole. Takéto nežiaduce pohyby základov môžu spôsobiť poškodenie vášho domu.

1. Na mieste budúcich základov sa odhrnie ornica v hrúbke 200 až 300 mm.
2. Na dno výkopu sa v závislosti od druhu podložia dáva vrstva štrku, ktorá sa následne zhutní. Na zhutnenie môžete použiť vibračné dosky alebo valce.

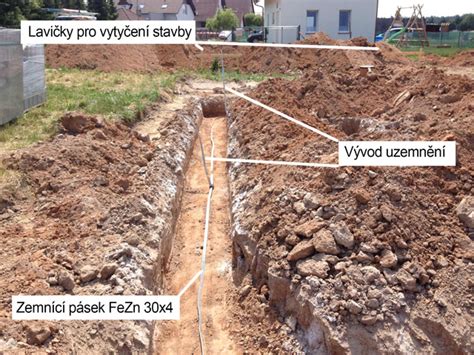

3. Na dno výkopu sa nanesie vrstva drveného kameniva s frakciou 16/32 v hrúbke 100 až 150 mm. V súlade s projektovou dokumentáciou sa uloží uzemňovacia pásovina, časti kanalizačných potrubí a vodovodných chráničiek. Na rohoch stavby sa vyvedie uzemňovacia guľatina.
4. Výkopy základovej konštrukcie sa zalejú betónom triedy min. C 12/15. Vrchná vybetónovaná časť základových pásov sa vyrovná pomocou 2 m hliníkovej laty a vodováhy. Po vyliatí základových pásov si dajte záležať na vyrovnaní ich povrchu. Ideálne bude, ak ich vyrovnáte a uhladíte pomocou vodováhy.
5. Do vyrovnaného betónu sa ešte predtým, ako stvrdne, odporúča vertikálne zapichnúť oceľové roxorové tyče. Tyče umiestnite v rozostupoch tak, aby potom po osadení debniacich betónových tvárnic boli umiestnené približne v ich strede.

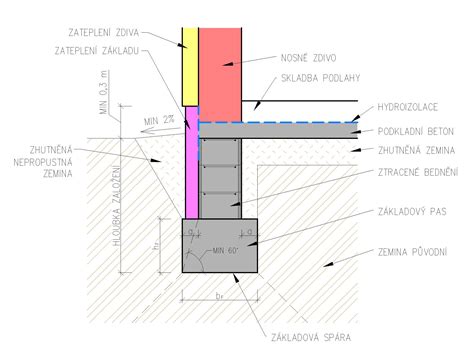

6. Na vybetónované základové pásy sa uložia nasucho debniace tvárnice tak, aby priečne spojnice neboli nad sebou. Uložia sa 2 až 3 rady nad seba podľa projektovej dokumentácie. Do osadených tvárnic sa vloží betonárska výstuž (2 prúty s priemerom 10/12 mm na 1 m dĺžky steny).
7. Do tvárnic sa pomaly po vrstvách uloží betón a opatrne sa prepichovaním zhutní.
8. Podľa projektovej dokumentácie sa uložia do vrstvy zhutnenej hliny kanalizačné potrubia a chráničky, ktoré sa zasypú vrstvou zeminy. Na zhutnenú vrstvu zeminy sa uloží vrstva drveného kameniva frakcie 16/32 mm.
9. Vytýčia sa rohy vodorovnej podkladovej dosky a vyhotoví sa debnenie (z dosiek alebo styroduru). Celá plocha sa zaleje betónom triedy min. C 16/20.

Schéma a výpočet výstuže

Výpočet výstuže poskytuje nielen záruku pevnosti konštrukcie, ale aj významné úspory materiálu. Počet, umiestnenie, priemery a stupeň vystuženia - to všetko by malo byť v projekte upresnené. Tieto parametre závisia od mnohých faktorov: jednak od geologickej situácie na mieste, jednak od hmotnosti stavby, ktorá sa má postaviť. Ak chcete mať zaručený pevný základ, je potrebný projekt.

Umiestnenie výstuže v základni pásu v priereze je obdĺžnik. Na základňu pásu pôsobia dve hlavné sily: zdola, v mraze tlačia sily zdvíhania, zhora - záťaž z domu. V takom prípade nie je stred pásu takmer zaťažený. Na vyrovnanie pôsobenia týchto dvoch síl sa zvyčajne vyrábajú dva pásy pracovnej výstuže: zhora a zdola. Pre plytké a stredne hlboké základy (do hĺbky 100 cm) to stačí.

Aby boli pracovné armatúry na správnom mieste, sú upevnené určitým spôsobom. Robí sa to tenšími oceľovými tyčami. Pozdĺžne výstužné tyče (pracovné) sú zviazané s vodorovnými a zvislými podperami, často vo forme uzavretej slučky - svorky. Na založenie pásu sa používajú dva typy tyčí. Pre pozdĺžne, ktoré nesú hlavné zaťaženie, sa vyžaduje trieda A II alebo A III. Profil je nevyhnutne rebrovaný, pretože lepšie priľne k betónu a normálne prenáša zaťaženie.

Nedávno sa na trhu objavilo kovanie zo sklenených vlákien. Podľa ubezpečení výrobcov má lepšie pevnostné charakteristiky a je odolnejšie. Mnohí dizajnéri však neodporúčajú používať ho v základoch obytných budov, pretože správanie betónu v páre so sklenenými vláknami, pevnosť priľnavosti a odolnosť voči zaťaženiu nie sú dostatočne preštudované.

Normy a výpočet

Akékoľvek stavebné práce sú štandardizované GOST alebo SNiP. Výstuž nie je výnimkou. Reguluje ju SNiP 52-01-2003 „Betónové a železobetónové konštrukcie“. Pretože základňa pásu v reze má tvar obdĺžnika, plocha prierezu sa zistí vynásobením dĺžok jeho strán.

Príklad výpočtu:
Základ s rozmermi v metroch: 15 (dĺžka) x 10 (šírka) x 0,8 (výška) x 0,3 (hrúbka). Obvod konštrukcie bude (15 + 10) x 2, spolu 50 metrov. Ak chcete vypočítať potrebné množstvo výstuže, mali by ste si predstaviť jej umiestnenie v podklade. Najlepšou voľbou by bolo umiestniť po celom obvode štyri rámovacie tyče. Obvod 50 metrov vynásobíme počtom kovových výstužných pásov - získame požadovaných dvesto metrov výstuže. K tomuto výsledku by sa malo pripočítať asi dvadsať percent za prekrývanie, teda celkovo za 240 metrov.

Ďalej musíte vypočítať vertikálne časti základne výstuže. Schéma pletenia výstuže naznačuje, že sú potrebné dva vertikálne a dva horizontálne rady krátkych tyčí. Vzdialenosť medzi nimi musí byť najmenej pol metra. Opäť zoberieme obvod, 50 metrov a vynásobíme 4 - to bude celková dĺžka oblasti zvislých a vodorovných pruhov. Získame 200. Vydeľte 0,5 metra (vzdialenosť medzi tyčami) = 400. Pre vodorovné tyče potrebujete 30 centimetrov výstuže, vertikálne tyče - 80 centimetrov (parametre nášho základu, výška a hrúbka). Potrebujeme 200 zvislých a rovnaký počet vodorovných tyčí. 0,8 x 200 = 160 metrov a 0,3 x 200 = 60 metrov. 160 + 60 = 220 + 20% = 264 metrov sa použije na zvislé a priečne prúty.

Na základe SNiP musí byť celková plocha výstuže minimálne 0,1%. Ak plánujeme použiť výstuž s priemerom 12 mm (prierezová plocha 1,13 cm²), potrebujeme minimálne tri prúty, pretože dve zjavne nestačia (1,13 * 3 = 3,39 cm², čo je viac ako 2,8 cm² odporúčaných normou). Vzdialenosť medzi tyčami a hrúbku výstuže upravujú stavebné predpisy schválené SNiP číslo 52.01.2003.

Aby oceľ nekorodovala, musí byť v betóne. Minimálna vzdialenosť od okraja je 5 cm. Na základe toho sa počíta vzdialenosť medzi tyčami: vertikálne aj horizontálne, je to o 10 cm menej ako rozmery pásky. Ak je páska 80 x 30 cm, potom je pozdĺžna výstuž umiestnená vo vzdialenosti 20 cm od seba (30 cm - 10 cm). Odporúčaný krok prepojok je 300 mm alebo 0,3 m.

Výstuž rohov a susediacich stien

Pri konštrukcii pásového základu sú najslabším miestom rohy a doska stien. Na týchto miestach sú spojené bremená z rôznych stien. Aby sa mohli úspešne prerozdeliť, je potrebné výstuž správne uviazať. Pri spevňovaní rohov sa používajú špeciálne schémy: lišta je ohnutá z jednej strany na druhú. Toto "prekrytie" by malo byť najmenej 60 - 70 cm. Z rovnakého princípu sú zosilnené susedné steny. Je vhodné vziať výstuž s okrajom a ohýbať ju. Upozornenie: v obidvoch prípadoch je v zákrutách rozstup priečnych prepojok znížený na polovicu.

Výstuž základov s podrážkou

Na pôdach s nie veľmi vysokou únosnosťou, na pôdach s vysokým zdvihom alebo pod ťažkými domami sa často vytvárajú pásové základy s podrážkou. Aby sa podrážka nerozpadla od tlaku, je potrebné ju tiež spevniť. Výstužné tyče uložené v dĺžke fungujú a idú do druhej alebo tretej triedy. Sú umiestnené vo vzdialenosti 200 - 300 mm od seba. Ak podrážka nie je široká (tuhý vzor), potom sú priečne rezy konštruktívne a nezúčastňujú sa rozloženia zaťaženia. Vtedy sa vyrábajú s priemerom 6 - 8 mm, ohnuté na koncoch tak, aby zakrývali krajné prúty. Ak je podrážka široká (pružný vzor), funguje aj priečne vystuženie v podrážke a odoláva pokusom pôdy ju „zrútiť“.

Zhrnutie výpočtu materiálu

Po vypracovaní schémy vystuženia základov pásov viete, koľko pozdĺžnych prvkov potrebujete. Zmestili sa po celom obvode a pod steny. Dĺžka pásky bude mať dĺžku jednej výstužnej tyče. Vynásobením počtu závitov získate požadovanú dĺžku pracovnej výstuže. Potom pridajte k výslednému číslu 20% - rezervu pre kĺby a presahy.

Teraz musíte vypočítať počet konštrukčných výstuží. Zvážte, koľko priečnych prepojok by malo byť: vydelte dĺžku pásky krokom inštalácie (300 mm alebo 0,3 m, ak budete postupovať podľa odporúčaní SNiP). Potom spočítate, koľko je treba na vyhotovenie jedného prekladu (s výškou pridajte šírku výstužnej klietky a zdvojnásobte ju). Výsledný údaj sa vynásobí počtom prepojok. K výsledku tiež pripočítate 20% (pre pripojenia). Podľa podobného princípu spočítajte množstvo, ktoré je potrebné na spevnenie podrážky.

Po inštalácii debnenia sa začína s výstužou základových pásov pre domácich majstrov. Celý rám je zostavený priamo do jamy alebo výkopu. Vystuženie základovej pásky je dlhý a nie najjednoduchší proces, no je možné ho zvládnuť aj svojpomocne, hoci to bude trvať veľa času.

Materiály a nástroje pre viazanie výstuže

Pletací drôt

Pletací drôt je vyrobený z ocele. Roztavený materiál prechádza úzkou štrbinou valcovacieho zariadenia a získa sa dlhý tenký materiál, ktorý si po žíhaní zachová svoju pružnosť. Tepelne žíhaný materiál je odolný voči namáhaniu v ťahu.

Klasifikácia oceľových drôtov:

• Podľa typu povlaku: nepotiahnuté označené „C“ (ľahké) alebo „H“ - čierne a potiahnuté zinkom alebo elastickým polymérom.
• Podľa úrovne spracovania: dve triedy 1C a 2C.
• Podľa profilu: okrúhle a pravidelné.
• Tvar prierezu: okrúhly, štvorcový, oválny, mnohouholníkový.
• Pre hardvér: s normálnou a zvýšenou presnosťou.

Pre súkromné stavby sa zvyčajne používa drôt s prierezom 1,2 mm. Tento materiál sa považuje za ľahko použiteľný a dostatočne odolný. Hardvér do veľkosti 0,8 milimetra je vhodný iba na upevnenie vodorovných výstužných prútov a pre zvislé tyče zvoľte materiál s prierezom 0,8 alebo 2 milimetre. Je dôležité pamätať na to, že čím je spojovací materiál hrubší, tým ťažšie sa z neho vytvorí pevný uzol. Drôt s prierezom tri a štyri milimetre sa používa v situáciách, keď sa vyžaduje vysoká odolnosť proti agresívnym vonkajším vplyvom. Jeho pozinkovaný povlak v niekoľkých vrstvách umožňuje použitie materiálu aj v aktívnom chemickom prostredí.

Spotreba pletacieho drôtu

Na 1 tonu výstužnej klietky bude potrebných priemerne až pätnásť kilogramov drôtu. Spotreba na 1 tonu výstuže závisí od nasledujúcich faktorov:

• Veľkosť a typ základu.
• Počet uzlov.
• Priemer pletacieho materiálu.
• Spôsob pripevnenia.

Pre hospodárnu spotrebu materiálov odporúčajú odborníci pletenie výstužnej klietky šachovnicovým vzorom. V tomto prípade sú posledné rady každej steny zafixované v každom bode. Každé spojenie bude vyžadovať drôt, ktorý má tridsať priemerov pripevnenej výstuže. Napríklad pre prierez dvanásť milimetrov bude potrebných najmenej 36 centimetrov drôtu. Aby ste predišli akútnemu nedostatku materiálu, odporúča sa ho kúpiť s rezervou jeden a pol až dvakrát.

Nástroje na viazanie výstuže

Existuje niekoľko techník a nástrojov na správne pletenie výstuže:

Na vytvorenie obrobkov vo forme svorky je potrebný špeciálny ohýbací stroj na prúty. Môže byť vyrobený vlastnými rukami z materiálov, ktoré sú vždy k dispozícii na stavenisku.

Pletacia pištoľ na príslušenstvo

Pištole na viazanie rámov sú jedným z najjednoduchších a najpohodlnejších nástrojov na prácu. S ich pomocou bude jeden uzol trvať iba pár sekúnd. Ich výhodou je rýchlosť a pevnosť spojov, nevýhodou je vyššia cena, ktorá nie je pre súkromného vývojára vždy dostupná.

Zariadenie sa skladá z výkonného elektrického motora s nabíjateľnou batériou. Motor roztáča cievky, aby naviedol drôt na požadované otočenie. Nôž zabudovaný v pištoli preruší drôt v pravý okamih a potom skrutkový mechanizmus pevne zafixuje jeho konce. Drôt pre pištoľ sa vyberá s priemerom 0,8 až 1,5 milimetra. Cievka pištole pojme od päťdesiat do sto metrov drôtu. Z jednej cievky môžete uviazať asi dvesto uzlov.

Háčik na pletenie výstuže

Háčik je najprimitívnejší nástroj na prácu s výstužou. Existuje pokročilejšia verzia - skrutkovací hák. Tento poloautomatický hák má trojitý závitovkový prevod, ktorý výrazne zvyšuje pracovnú rýchlosť.

Algoritmus na utiahnutie uzla pomocou háku:

1. Z drôtu je vyrezaný kus dlhý štyridsať centimetrov.
2. Kus drôtu je ohnutý na polovicu a položený na križovatke výstužných tyčí.
3. Háčik chytí koniec drôtu a skrúti ho druhým koncom.
4. Rotácia sa opakuje niekoľkokrát, kým sa nedosiahne pevné spojenie.

Drôtené slučky by nemali byť príliš utiahnuté, aby sa predišlo zlomeniu spoja.

Porovnanie základových pásov s inými typmi základov

Základy sú jedinečnou konštrukciou, od ktorej závisí stabilita stavby. Typ základov navrhne architekt, nosnosť musí skontrolovať statik. Len on môže určiť, ktorý z uvedených typov základov je najvhodnejší.

Základová doska

V posledných rokoch je základová doska častým typom základov pre rodinné domy, murované aj montované. Predtým sa na tento účel používali základové pásy. Základová doska zaberá celú plochu stavby, redukuje napätie pod základom vďaka prenosu plošného zaťaženia, čím predchádza nerovnomernému sadaniu objektov. Je obľúbenou voľbou pre nízkoenergetické stavby, pretože spája tepelnú izoláciu, hydroizoláciu a nosnú základovú dosku do jedného celku. Je dobrým riešením, keď sa do pôdy prenáša veľké zaťaženie alebo keď je základová pôda menej únosná.

Základové pätky

Základové pätky, na rozdiel od základovej dosky, nie sú monolitické. Prenášajú zaťaženie do konkrétnych bodov. Na rozdiel od základových pásov a základových dosiek, základové pätky idú hlbšie do zeme. Ich realizácia je možná len na pevnej zemi, kedy nehrozí sadanie.

Základový nosník

Základový nosník je potrebný, keď nie je možné zakladanie základovými pätkami, najčastejšie vtedy, keď je pôda málo únosná. Jeho úlohou je preniesť zaťaženie zo stĺpov na zem.

Pilóty (hlbinné základy)

Pilóty tvoria hlbinný základ, ktorý sa používa, keď je pôda nestabilná alebo málo únosná. Pilóty môžu byť drevené, oceľové, betónové a železobetónové.
