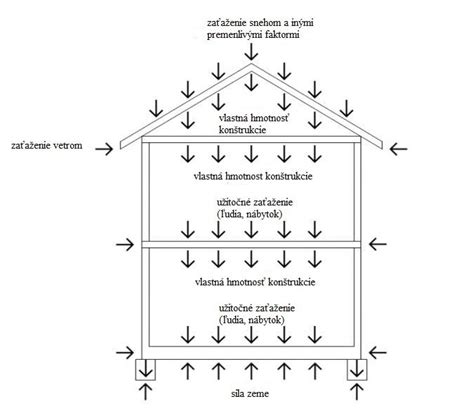

Najzakladanejším elementom monolitickej betónovej konštrukcie je okrem betónu výstuž. Oceľová výstuž vytvára spolu s betónom kompozitnú konštrukciu, kde má každý materiál jasne vymedzenú funkciu. Fyzikálno-materiálové vlastnosti predurčujú betón na odolávanie tlaku a oceľ zase pomáha v odolávaní konštrukcie pri jej namáhaní v ťahu.
Kiežby bola betónová konštrukcia taká jednoduchá, ako sa na prvý pohľad zdá. Zadebniť, nahádzať železo a vyliať betón. Po oddebnení pohľad na primitívny geometrický tvar, na ktorom badať náročnosť a odbornosť len ťažko. Avšak opak je pravdou. Všetko má svoje jasné a striktné pravidlá. Aby kompozit fungoval čo najefektívnejšie pri optimalizovanom množstve výstužových prvkov, je nesmierne dôležité, aby poloha výstuže zodpovedala statickému posudku alebo minimálne statickým princípom.
Vlhkosť obsiahnutá v ovzduší je postačujúca na odštartovanie nechceného a nevratného procesu korózie ocele. Výstuž nie je výnimkou a musí sa chrániť konzerváciou vnútri betónového prvku. Existuje normou stanovená minimálna vzdialenosť oceľového prúta od povrchu betónu, nazývaná minimálne krytie výstuže. Na druhej strane práve najväčšie ťahové napätia pri namáhaní konštrukcie sú na povrchu.
Dištančné prvky - kľúč k presnosti a dlhej životnosti
Na zabezpečenie správnej polohy výstuže v debnení pomáhajú dômyselne rozmiestnené dištančné telieska. Betonáž je kontinuálny a nezastaviteľný proces, kde sa chybovosť neodpúšťa a nechcený posun výstuže počas nej je nezvratný. Základnou úlohou dištančných prvkov je vymedzenie vzdialenosti vodorovnej aj zvislej armatúry od okraja konštrukcie alebo debnenia.
Telieska sa po zabetónovaní stávajú súčasťou konštrukcie a majú priamy kontakt s prostredím, teda aj s vlhkosťou. Materiál, z ktorého sú vyrobené, nesmie degradovať ani podliehať korózii. Tvarovo kategorizujeme dištančné prvky na bodové alebo líniové. Pri rozsiahlych plochách horizontálneho debnenia sú jednoznačne efektívnejšie líniové, takzvané dištančné lišty alebo betónové hady. Efektivitu vystužovania zvislých konštrukcií zvyšuje používanie dištančných krúžkov. Ich benefit spočíva vo svorke, ktorá zaklapne a drží svoju polohu až do zadebnenia a betonáže. Montáž je jednoduchá a nevyžaduje pripevňovanie viazacím drôtom.
Výber správneho rozšírenia!
Typy dištančných prvkov podľa materiálu
Dištančné prvky zabezpečujú požadovanú kryciu vrstvu armatúry zvislých aj vodorovných železobetónových konštrukcií. Dištančné prvky delíme do štyroch základných skupín na základe materiálu, z ktorého sú prvky vyrobené: plastové, betónové, železné a drevené.
Kovové dištančné prvky: hady a pásy

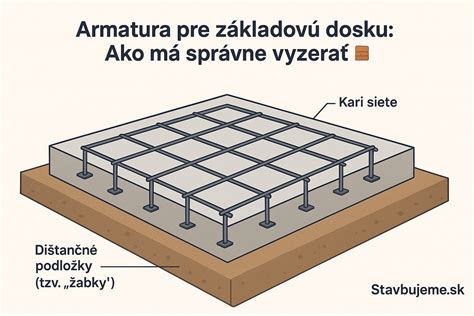

Kovové hady, často nazývané tiež výstužové hady alebo výstužové dištančníky, sú dôležitými stavebnými prvkami používanými na udržiavanie presného odstupu medzi hornou a dolnou výstužou v betónových konštrukciách, ako sú základy, stropy alebo steny. Jediný dištančný prvok, ktorý si môže dovoliť byť oceľový, je kovový had, ktorý nie je v kontakte s debnením, keďže jeho hlavnou úlohou je držať konštantnú vzdialenosť medzi spodnou a hornou vrstvou výstuže.
Za kovové dištančné prvky pokladáme dištančné pásy/kovové hady, ktoré zabezpečujú požadovanú vzdialenosť medzi spodnou a vrchnou výstužou stropných a základových železobetónových dosiek. Môžu sa použiť aj medzi vonkajšou a vnútornou výstužou monolitických stien. To znamená, že sú určené aj na vodorovnú, aj na zvislú monolitickú konštrukciu. Vyrábajú sa z kovu v rôznych rozmeroch. Pri kladení dbáme na dostatočné rozstupy medzi dištančnými pásmi.
Ich hlavné benefity zahŕňajú:
- Udržiavajú výstuž v správnom rozostupe: Hady sa umiestňujú medzi hornou a dolnou výstužou s presne stanoveným odstupom.
- Zlepšujú pevnosť betónu: Kovové hady pomáhajú prepojiť hornú a dolnú výstuž a tým zabezpečiť, že výstužný materiál pracuje ako jeden celok.
- Zabezpečujú konzistentný odstup od povrchu: Niektoré hady majú tvar a konštrukciu, ktorá im umožňuje udržiavať presný odstup od povrchu betónu.
- Uľahčujú inštaláciu: Kovové hady sú ľahké a jednoduché na manipuláciu a inštaláciu.
| Názov prvku | Hlavná funkcia | Typ konštrukcie | Materiál |
|---|---|---|---|
| Kovové dištančné pásy (kovové hady) | Zaisťujú konštantnú vzdialenosť medzi spodnou a vrchnou výstužou | Stropné a základové dosky, monolitické steny (vodorovné aj zvislé) | Kov |
Plastové dištančné prvky
Plastové dištančné prvky sú väčšinou vyrábané z PVC alebo PE plastu. Sú ľahké, manipulácia s nimi je nenáročná a používajú sa zvyčajne pri jednoduchých betónových konštrukciách, ktoré nemajú požiadavky na vodostavebný betón.
Dištančné lišty
Slúžia na zabezpečenie požadovanej vzdialenosti vodorovnej betonárskej výstuže od okraja monolitickej konštrukcie, poprípade od debniaceho prvku. Typy líšt sa delia podľa povrchu, na ktorý sa kladú, a podľa veľkosti zaťaženia armatúrou.
- Dištančná lišta ZZ - kladie sa na rovný a pevný povrch, znesie väčšiu záťaž.
- Dištančná lišta plná - môže sa klásť aj na mäkší povrch, znesie väčšiu záťaž.
- Dištančná lišta Drupak - kladie sa na rovný a pevný povrch, jednotlivé lišty sa dajú medzi sebou spájať, znesie miernu záťaž.
- Zubová lišta - kladie sa na rovný a pevný povrch, znesie miernu záťaž.
- Zubová lišta PE - kladie sa na rovný a pevný povrch, jednotlivé lišty sa dajú medzi sebou spájať, znesie miernu záťaž.
Bodové dištančné prvky
Sú určené na vymedzenie krycej vrstvy na stropné a základové monolitické dosky. Sú vhodné na rozlohou menšie plochy, napríklad preklady, vence či schodiská, a na výrobu prefabrikátov. Kladú sa bodovo pod betonársku výstuž, vďaka čomu po oddebnení nezanechávajú viditeľné stopy (vhodné na pohľadový betón). Zabezpečujú kryciu vrstvu zvislým železobetónovým konštrukciám.
Dištančné rúrky a súvisiace prvky
Používajú sa na ochranu spínacej tyče a vymedzenie hrúbky betónovej steny.
- Plastová rúrka - pred betonážou sa na rúrky dodatočne nasadia z každej strany kónusy.
- Rozpera Oktagon - plastová rúrka a kónusy Oktagon sú v podobe jedného odliatku.
Kónusy slúžia na uzavretie a zlepšenie príložnej plochy dištančnej rúrky k debniacej ploche pred betonážou.
Zátky sú určené na uzatvorenie dištančných rúrok po odstránení kónusu alebo na uzatvorenie otvorov v stenovom debnení, ktoré nie sú využité a nie je v nich spínacia tyč.
- Umelá zátka - uzatvára dištančnú rúrku po odstránení klasického kónusu.
- Vodotesná zátka Oktagon - uzatvára dištančnú rúrku a vkladá sa do vodotesného kónusu Oktagon po oddebnení.
Ostatné plastové prvky
- Tvarovacie lišty - používajú sa na vytvorenie skosených hrán betónových konštrukcií.
- Umelý klinec - slúži na upevnenie izolačných dosiek k betónovej konštrukcii, kde nie je nutná montáž k debneniu.
- Spojka na rúrky - používa sa na spájanie dištančných plastových alebo vláknocementových rúrok.
- Spojovacia lišta.

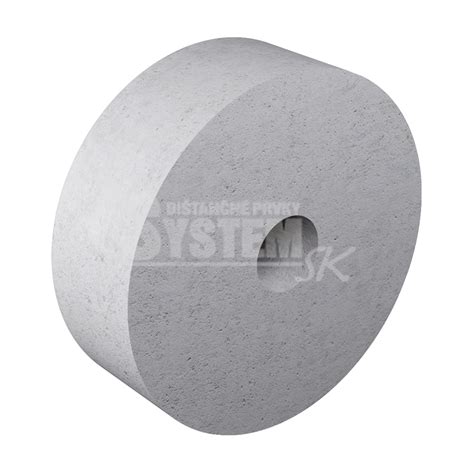

Betónové dištančné prvky
Betónové dištančné prvky sú vyrobené z liateho betónu alebo vláknocementu a používajú sa hlavne pri vodostavebnom betóne. Sú vysoko chemicky a fyzikálne odolné.
- Betónové lišty - zaisťujú požadovanú výšku krytia pri základových a stropných doskách.
- Dištančné prvky - kladú sa bodovo pod vodorovnú výstuž a slúžia na vymedzenie spodnej výšky krycej vrstvy.
- Betónová rúrka.
- Betónové zátky - za pomoci špeciálneho lepidla sa zátky vkladajú po oddebnení do dištančných betónových rúrok. Jednotlivé zátky spĺňajú estetickú alebo aj vodoodolnú funkciu. Betónová zátka je určená na splnenie požiadaviek na vodostavebný betón; do rúrky sa vkladajú min.
- Betónová podložka s drôtom.
Medzi univerzálne bodové dištančné prvky môžeme zaradiť betónovú podložku. Je vyrobená z vláknobetónu, vyznačuje sa vysokou priľnavosťou a je takmer neviditeľná pri pohľadových betónoch. Avšak najväčšou devízou je jej dištančná variabilita. V závislosti od natočenia podložky je veľkosť krytia výstuže rôzna (20, 25, 30 mm a 35, 40, 50 mm). Napríklad, 25 cm hrubá stropná konštrukcia má v spodných vrstvách umiestnenú oceľovú výstuž s krytím 3,5 cm, čo vyžaduje presné dištančné prvky.
Drevené dištančné prvky
Drevené dištančné prvky sú určené na vytvorenie skosených hrán monolitických konštrukcií a na vytvorenie ciest na vedenie káblov v betónovej stene. Upevňujú sa k debneniu pomocou klincov, a ak je to potrebné, škáry medzi lištou a debnením sa vyplnia silikónom. V prípade, že sa s prvkami vhodne narába, je možné použiť ich opakovane.
Špeciálne prvky a bezpečnosť na stavenisku
Na zachovanie presnej polohy križovaných prútov armatúry je nenahraditeľný papagáj (vľavo) alebo stolička (vpravo). Na bezpečnosť práce netreba zabúdať ani pri vystužovaní a debnení, preto odporúčame používať ochranné lišty SP 1000 a kryty SKA. Prútoradie vyčnievajúce z debnenia alebo čakajúce na ďalšiu etapu betonáže, zvané čakačky, môže predstavovať bezpečnostné riziko. Debnenie a vystužovanie sú disciplíny náročné na prípravu, logistiku a realizáciu. V každom ich momente je priestor na zdokonalenie aj najmenších detailov, ktoré však môžu posunúť kvalitu, prípadne estetický dojem konštrukcie na inú úroveň.
