Kondenzačný kotol: Efektívne vykurovanie s moderným spalinovým systémom

Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Zjednodušene povedané, čím menej tepla púšťame komínom, tým viac tepla nám zostane doma. Tieto vlastnosti spĺňa plynový kondenzačný kotol, ktorý je svojím konštrukčným prevedením a princípom fungovania určený na efektívne vykurovanie domácností, kancelárskych priestorov a iných objektov. Kondenzačný kotol nie je vhodnou voľbou len pre novostavby, ale aj pre existujúce inštalácie, kde je možné jeho inštaláciou ušetriť nemalé finančné prostriedky vo forme úspory zemného plynu. Patrí medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť. V novostavbách, ktoré majú v blízkosti prípojku plynu, môže byť kondenzačný kotol jednou z ekonomicky najvýhodnejších možností.

Ako funguje kondenzačný kotol?

Kondenzačný kotol využíva tzv. režim kondenzácie vodnej pary obsiahnutej v spalinách. Je to kotol, ktorý využíva aj teplo obsiahnuté v spalinách, ktoré by inak odišlo komínom von. Ak znížime teplotu spalín v kotle pod rosný bod (tzv. bod kondenzácie), uvoľní sa vo výmenníku kotla skupenské teplo kondenzácie vodnej pary. Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín, čím ich zákonite ochladzuje. Pri teplote vratnej vody približne do 55 °C pracuje kotol v kondenzačnom režime. Následne od spalín predhriata vykurovacia voda je v kotle dohriata na požadovanú teplotu. V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. Spaliny sa nesmú ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka, ktoré sú odolné voči korózii. Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu, ktorá je pri zemnom plyne približne 57 °C.

Pod touto teplotou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo. Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie. Spálením 1 m³ zemného plynu sa vytvorí 1,6 kg vodnej pary (zodpovedá 1,6 l vody). Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody. V minulosti sa s energiou kondenzátu nepočítalo, a preto z matematického hľadiska dnes vychádza účinnosť kotla až 108%. Avšak ak o celej energii obsiahnutej v zemnom plyne uvažujeme fyzikálne, je účinnosť kondenzačného kotla 98%. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké. Zostávajúce dve percentá strácame: spalinami, sálaním kotla a odvádzanom kondenzáte, čo sú naozaj len veľmi malé straty.

Vzhľadom na režim kondenzácie musí byť teplovýmenná plocha v kondenzačných kotloch vyrobená z antikorózneho materiálu, a zákonite tak musí byť voči korózii odolná aj komínová konštrukcia. Teplota spalín sa pohybuje v rozmedzí 40 - 90 °C (v závislosti od teploty vykurovacej vody a okamžitého využitia kotla). V kondenzačnom kotly sa teplota spalín dostáva na max. hodnotu 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C.

Kľúčové vlastnosti a rozdiely oproti klasickým kotlom

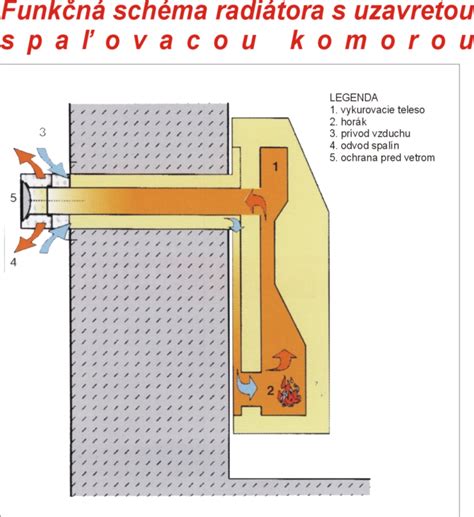

Kondenzačné kotly - teda s možnosťou kondenzácie, na rozdiel od starších ekvivalentov majú tzv. uzavretú spaľovaciu komoru. To znamená, že vzduch (nevyhnutný pre proces spaľovania) nemôžu nasávať z miestnosti, v ktorej sa nachádzajú, čo mnohí považujú za výhodu. Z hľadiska kvality vzduchu v dome je takýto kotol neutrálny, neovplyvňuje jeho kvalitu ani zloženie. Vyžaduje to však prívod vzduchu do komory zvonku budovy, čo sa najčastejšie realizuje cez vetracie kanály.

Spalinový systém a odvod kondenzátu

Kondenzačný kotol musí mať vždy ventilátor. Ventilátor zabezpečuje prúdenie vzduchu kotlom a spalín spalinovým systémom. Úlohou spalinových systémov je odvádzať spaliny vzniknuté spaľovaním plynu do vonkajšieho prostredia. Výhodné je nimi súčasne privádzať do kotla vzduch potrebný na spaľovanie. Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí ďalej aj mimo kotla, na chladnejších stenách spalinového potrubia. Z dôvodu bezpečnosti prevádzky aj obyvateľov domu sa majú používať len certifikované spalinovody. Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka. Druhým rozdielom oproti klasickým kotlom je odvod kondenzátu (zvyčajne hadičkou z kotla v spodnej časti). Zvyšky kondenzátu z procesu kondenzácie budú odvedené priamo do kanalizácie. V rodinných domoch netreba kyslý kondenzát neutralizovať, urobia to zásadité odpady z domu, ako sú napríklad mydlá, šampóny, pracie prášky. Ak by sa však mal kyslý kondenzát odvádzať nevhodnou kanalizáciou, ktorú kyselina poškodzuje (napríklad kameninovým kanálom), kanalizácia dlho nevydrží.

Typy kondenzačných kotlov

Pri rozhodovaní medzi závesným alebo stacionárnym kondenzačným kotlom je potrebné zvážiť niekoľko faktorov. V ponuke nájdete rôzne riešenia prispôsobené vašim potrebám.

• Závesné kondenzačné kotly: Sú určené na zavesenie na stenu. Plnia buď úlohu vykurovania, alebo vykurovania a zároveň aj ohrevu teplej úžitkovej vody. Majú minimálne priestorové nároky s integrovaným, málo objemovým zásobníkom teplej vody. Sú kompaktným riešením šetriacim priestor a ideálnym pre menšie priestory, pričom sú dostupné v niekoľkých výkonových verziách.
• Kompaktné kondenzačné kotly: Sú vhodné pre rodinné domy. Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody. Ohrev teplej vody zabezpečuje samotný kotol, prípadne aj solárny kolektor. Vyžadujú sa väčšie priestorové nároky z dôvodu umiestnenia kotla na zem.
• Stacionárne kondenzačné kotly: Sa vyznačujú veľkým vodným objemom, jednoduchým hydraulickým zapojením (bez potreby kotlového čerpadla). Používajú sa aj pre vykurovanie väčších objektov (napr. bytové domy). Sú priam určené na výmenu starých stacionárnych nekondenzačných kotlov a uľahčujú prechod na kondenzačnú technológiu aj pri väčších rodinných domoch. V ponuke sú aj stacionárne kotly so zabudovaným vrstveným zásobníkom teplej vody a s možnosťou pripojenia solárnych kolektorov.
• Zostavy kondenzačných kotlov: Sú zostavy slúžiace na vykurovanie a ohrev teplej vody so samostatným zásobníkom umiestneným vedľa kotla alebo pod kotlom. Umožňujú použitie zásobníka teplej vody s väčším objemom. Sú výborným riešením pre prípady s veľmi vysokými nárokmi na teplú vodu, uspokojac potrebu teplej vody súčasne na viacerých odberných miestach s vysokým prietokom vody.
• Závesné kondenzačné kotly - kaskádové: Sú kondenzačné kotly vyšších výkonov určené na vytváranie kaskádových zostáv kotlov pre menšie kotolne s výkonom v stovkách kW.

Prehľad typov kondenzačných kotlov

Výber kondenzačného kotla a kľúčové parametre

Tak ako sme už spomínali, účinnosť kotla je jeden z najdôležitejších parametrov. Je však veľmi dôležité, aby bola čo najvyššia v celom výkonovom rozsahu kotla. Výkon kotla je závislý od toho, koľko tepla je potrebné dodať do obytného priestoru pre zabezpečenie tepelnej pohody. Pri nízkych vonkajších teplotách pracuje kotol s väčším výkonom, naopak, pri vyšších teplotách je potrebný oveľa menší výkon. Práve na reguláciu výkonu slúži tzv. výkonová modulácia kotla. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie objektu bez zbytočného cyklovania kotla (časté vypínanie a zapínanie znamená zvýšené opotrebovávanie príslušných častí kotla). Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 % menovitého výkonu až po samotný menovitý výkon (menovitým výkonom kotla sa rozumie najvyšší nepretržitý tepelný výkon kotla vyjadrený v kW, ktorý možno dosiahnuť pri dodržiavaní účinnosti garantovanej výrobcom).

Ekvitermická regulácia a riadenie otáčok

Najväčším prínosom moderných kotlov je schopnosť pracovať s maximálnou účinnosťou bez potreby cyklovania. Na to slúži na severnej stene domu umiestnený snímač vonkajšej teploty. V kotle sa potom porovnávajú teploty vykurovacieho zdroja, vonkajšej teploty a prípadne aj teploty miestnosti. Na základe týchto údajov kotol reguluje v súlade s nastavenou ekvitermickou krivkou teplotu vykurovacej vody a čas trvania vykurovania. Princíp spočíva v tom, že pokiaľ je vonku chladnejšie, resp. sa ochladzuje, tak teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda. Naopak, keď je vonku teplejšie, teplota vody sa naopak zníži. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie.

Úlohou je regulácia otáčok obehového čerpadla (v prípade núteného obehu vykurovacej vody) - táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach (obdobia s vyššími teplotami - napr. jar, jeseň), čím sa zvyšuje pásmo využitia kondenzácie. Riadenie otáčok čerpadla umožňuje zákonite aj zníženie spotreby elektrickej energie oproti čerpadlám bez regulácie otáčok (vyššie otáčky = vyššia spotreba elektriny).

Inteligentné ovládanie a riadiace systémy

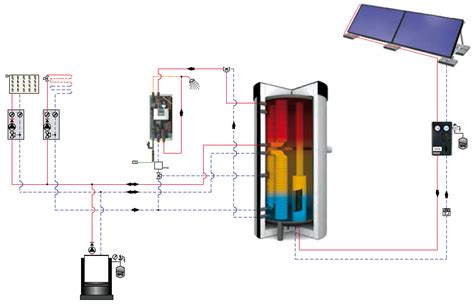

Jedným z hlavných rozdielov, ktorý rozlišuje dnes predávané kondenzačné kotly, je systém riadenia a regulácie. Za funkcie naviac sa pripláca, a tak je dobré vyberať len to, čo skutočne potrebujete. Moderné riadiace systémy môžu zahŕňať aj ohrev pitnej vody, ohrev vody v bazéne, dodávku tepla pre vzduchotechniku a riadenie solárneho systému alebo vetracieho systému. Moderný digitálny regulátor umožňuje užívateľom nastaviť optimálny časový program, ktorý automaticky upravuje teplotu vykurovacej vody podľa vonkajšej teploty a dokáže prispôsobiť prevádzku systému vplyvom slnečného žiarenia, vetra alebo počtu osôb v dome. Regulátor býva spravidla inštalovaný v referenčnej miestnosti, kde sa často zdržiavate a podľa ktorej sa bude riadiť teplota v celom dome. Treba dať pozor na iné zdroje tepla alebo chladu, nemali by byť v jeho blízkosti.

Pri súčasnom rozvoji informačných technológií sa aj vo vykurovaní stupňujú požiadavky na pohodlné sledovanie prevádzky vykurovacieho systému. Riadiace systémy vykurovania už majú k dispozícii moduly na komunikáciu a vzdialenú správu. Pomocou smart zariadení sa cez internet jednoducho pripojíte na regulátor vykurovania alebo priamo na kotol a môžete tak na diaľku vykonávať zmeny v nastaveniach. Podľa toho, aké prvky inteligentnej domácnosti doma máte a aké energetické systémy nimi ovládate, by ste mali vyberať aj kotol. Riadiaci systém sa podieľa podstatným spôsobom na hospodárnosti prevádzky, tu rozhodne netreba šetriť. Inteligentné regulátory vám umožnia pohodlne šetriť energiu a prevádzkové náklady. Požadovanú teplotu si nastavíte kedykoľvek a odkiaľkoľvek pomocou aplikácie v smartfóne. Máte možnosť monitorovať prevádzku kotla a jeho spotrebu energie. Funkcia "Dovolenka" navyše znižuje spotrebu energií, keď nie ste doma.

Optimalizácia vykurovacieho systému s kondenzačným kotlom

Tento kotol je prirodzene vhodný pre všetky druhy vykurovacích systémov, vrátane podlahového vykurovania. Kondenzačný kotol je možné použiť pre všetky druhy vykurovacích systémov, od tých najmodernejších ako sú podlahové vykurovanie, stenové vykurovanie, stropné vykurovanie, až po klasické konvenčné systémy (radiátory), ktoré sú inštalované vo väčšine rodinných domov. Ideálne sú nízkoteplotné systémy (podlahové a stenové vykurovanie), pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky), umožní kotlu úspornú kondenzačnú prevádzku. Nízkoteplotné systémy podlahového a stenového vykurovania vďaka nízkej teplote vratnej vody zabezpečujú veľmi dobré podmienky pre kondenzáciu počas celej vykurovacej sezóny. Vykurovací systém treba navrhnúť na čo najnižšiu teplotu vykurovacej vody.

Výmena starého kotla a kombinácia s inými systémami

Ak len vymieňate starý kotol za kondenzačný v staršom dome, môžete ponechať aj doterajšie vykurovacie telesá. Mali by však byť v dobrom stave, vnútri neskorodované, napríklad vplyvom kyslíka vnikajúceho do vykurovacej vody cez otvorenú expanznú nádobu. Aj keď boli radiátory pôvodne navrhnuté na vyššiu teplotu prívodu a spiatočky, napríklad 90/70 °C, túto vysokú teplotu potrebuje vykurovací systém len pri extrémnych mrazoch. Priemerné vonkajšie teploty počas zimy sú však vyššie, preto stačí aj nižšia teplota vykurovacej vody. Kondenzačný kotol tak bude počas väčšiny vykurovacej sezóny fungovať s vysokou účinnosťou. Pri výmene starého kotla za kondenzačný je vhodnou kombináciou zateplenie obvodového plášťa domu a výmena okien. Zlepšenie tepelnoizolačných vlastností obvodových konštrukcií domu umožní použiť kotol s menším výkonom, pretože sa zníži potreba tepla na vykurovanie.

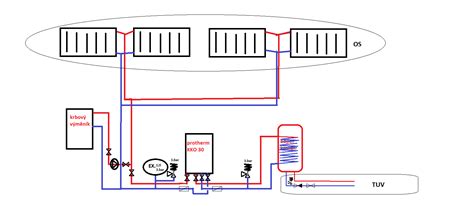

V rodinných domoch s vyššou potrebou tepla sa dá vykurovací systém ľahko doplniť ďalším zdrojom tepla, ak sa preň vytvorí vhodný priestor. Najčastejším palivom býva biomasa v rôznej forme - kusové drevo, pelety, menej často štiepka. Teplo sa vyrába v samostatnom kotle alebo krbovej vložke, zapojenej do vykurovacieho systému. Spolupráca s kondenzačným kotlom by mala byť čo najviac automatická. Solárny systém je v každom dome vítaným ekologickým doplnkom kondenzačného kotla. Kotol aj zariadenie na ohrev vody však musia byť navrhnuté tak, aby pokryli celú potrebu tepla aj bez solárneho systému, ktorý je pre svoj premenlivý výkon iba doplnkovým zariadením. Optimálne navrhnutý solárny systém pokryje okolo 60 % ročnej potreby tepla na ohrev vody. Zvyšok musí dohriať plynový kotol. Ak má prispievať teplom do vykurovania, plocha kolektorov sa musí zväčšiť aspoň dvojnásobne. V lete tak vzniká prebytok tepla, ktoré sa dá zmysluplne využiť len na ohrev vody vo vonkajšom bazéne.

Inštalácia a náklady

Montáž technických zariadení domu má svoj postup a následnosť jednotlivých krokov. Môže sa začať po uzavretí hrubej stavby oknami a dverami. Ako prvé sa v hrubej stavbe inštalujú rozvody vykurovania, vrátane skriniek a rozdeľovačov podlahového vykurovania, rozvody plynu a zdravotechniky - studenej a ohriatej vody a cirkulácie. Následne sa vyhotoví elektroinštalácia na pripojenie elektrických komponentov systému. Vyhotoví sa kabeláž na pripojenie vonkajšieho snímača, prípadne snímača teploty vody slnečných kolektorov či teploty vody vo vonkajšom bazéne a tiež diaľkového ovládania v referenčnej miestnosti. Na pripojenie kotla a regulátorov na elektrickú sieť v kotolni postačujú bežné zásuvky.

Prvotná investícia na nový kondenzačný plynový kotol je ovplyvnená cenou kotla, nákladmi na jeho montáž a prípadné pripojenia a doplnky. Cena kondenzačného kotla sa začína na úrovni okolo 1000 € len za samotné zariadenie. Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. Pri výmene staršieho kotla prinesie kondenzačný kotol aj vyššie úspory. Prevádzkové náklady najviac závisia od spotrebovanej energie, pričom nemalú rolu zohráva aj zateplenie domu či bytu. Úsporu dosiahnete správnym nastavením regulátora, využitím funkcií ako je zníženie teploty pri neprítomnosti, pravidelnou údržbou a optimálnym nastavením vykurovacej sústavy. Zníženie teploty len o 1°C môže ušetriť až 6% energií. Pri správnej montáži a pravidelnej údržbe môžu kondenzačné kotly pracovať spoľahlivo 15-20 rokov.

Často kladené otázky

Je plynový kondenzačný kotol efektívnym spôsobom vykurovania?

Áno, vďaka využitiu tepla zo spalín je výrazne efektívnejší a úspornejší ako bežné kotly. Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. Pri výmene staršieho kotla prinesie kondenzačný kotol aj vyššie úspory.

Kam umiestniť plynový kondenzačný kotol?

Umiestnenie závisí od typu kotla a priestorových možností. Kompaktné závesné kotly možno nainštalovať aj v menších priestoroch, napríklad do kúpeľne, predsiene alebo do kuchyne vedľa kuchynskej linky. Stacionárne kotly vyžadujú väčšie priestorové nároky, pretože sú umiestnené na podlahe.

Aký kotol si vybrať pre radiátory a aký pre podlahové kúrenie?

Pre podlahové kúrenie sú ideálne nízkoteplotné prevádzkové režimy, ktoré kondenzačné kotly plne využívajú. Pri radiátoroch je dôležité zvoliť dostatočne veľké telesá a zvážiť aj zateplenie domu, aby sa dosiahla optimálna účinnosť kondenzácie.

Ako môžem ovplyvniť dlhú životnosť kotla?

Dlhú životnosť a optimálny výkon zabezpečí pravidelná údržba a servis a správne nastavenie vykurovacieho systému. Dôležité je tiež zabezpečiť správny odvod kondenzátu a prívod spaľovacieho vzduchu.
