Vplyv tlaku na vykurovanie: Komplexný sprievodca správnou prevádzkou a údržbou

Správny tlak v systéme ústredného kúrenia je základným predpokladom pre jeho efektívne a bezproblémové fungovanie. Nesprávne nastavený tlak, či už príliš nízky alebo príliš vysoký, môže viesť k rade problémov, od nedostatočného vykurovania až po vážne poškodenie komponentov systému a v konečnom dôsledku k nepríjemným následkom pre užívateľov. Tlak vo vykurovacom systéme je jedným z najdôležitejších parametrov pre správne fungovanie ústredného kúrenia.

Na začiatku je vykurovací zdroj - najčastejšie kotol či tepelné čerpadlo -, ktorý zohrieva vykurovaciu vodu. Voda prúdi cez vykurovacie potrubie k jednotlivým vykurovacím telesám. Môžu to byť radiátory, podlahové, stenové či stropné vykurovanie. Vykurovacia voda sa pri odovzdávaní tepla ochladzuje a tečie ako vratná voda späť do kotla/tepelného čerpadla. Aby vykurovali všetky vykurovacie telesá dostatočne a rovnomerne, musí sa teplo k nim prenášať z vykurovacieho zdroja dostatočne rýchlo. Navyše kotol či tepelné čerpadlo sú obvykle umiestnené v suteréne alebo na prízemí.

Tento potrebný tlak aj rýchlosť prúdenia zabezpečí obehové čerpadlo. To môže byť vstavané v kotle/tepelnom čerpadle alebo samostatné. Primeraný tlak vody potrebujete na to, aby čerpadlo dopravilo vykurovaciu vodu dostatočne rýchlo a v dostatočnom objeme aj k najvzdialenejším vykurovacím telesám. Na vyjadrenie tlaku sa najčastejšie používajú jednotky bar alebo kilopascal (kPa).

Typy tlaku vo vykurovacom systéme

Vo vykurovacích systémoch sa stretávame s dvoma základnými typami tlaku: statickým a dynamickým.

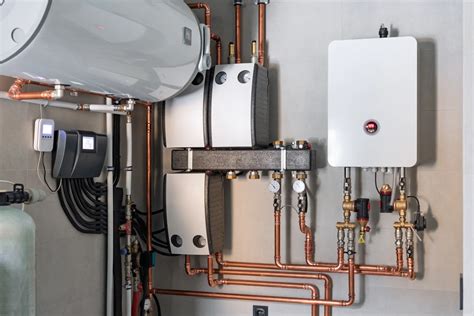

Statický tlak

Statický tlak, známy tiež ako hydrostatický tlak, je primárne spôsobený hmotnosťou vody v systéme. Jeho hodnota závisí od výšky vodného stĺpca, a teda od počtu poschodí budovy. V najvyššom bode systému je tento tlak teoreticky nulový. Pre každý desaťmetrový výškový rozdiel sa statický tlak mení približne o jednu atmosféru (cca 101 kPa). Jeden bar zodpovedá približne pretlaku vody v hĺbke 10 m. Pokus ukázal, že tlak vody stúpne každým výškovým metrom o cca 0,1 baru. Ak je výškový rozdiel medzi vykurovacím zdrojom a vykurovacím telesom 5 m, vo vykurovacom systéme potrebujete tlak vody 0,5 baru. Vzorec na určenie hydrostatického tlaku je p = ρgh, kde ρ je hustota kvapaliny, g je gravitačné zrýchlenie a h je výška vodného stĺpca. Zjednodušene pre vodu platí p ≈ 10000 * h (kde h je v metroch a p v Pascaloch), alebo p ≈ 0,1 * h (kde h je v metroch a p v baroch).

Dynamický tlak

Dynamický tlak je vytváraný predovšetkým činnosťou obehového čerpadla, ktoré zabezpečuje cirkuláciu chladiacej kvapaliny v systéme. K jeho vzniku prispieva aj konvekcia, teda pohyb kvapaliny v dôsledku teplotných rozdielov. Okrem týchto hlavných faktorov ovplyvňujú dynamickú úroveň tlaku aj regulátory vykurovania, ktoré sú inštalované na radiátoroch alebo priamo v kotolni. V systémoch s núteným obehom je dynamický tlak nevyhnutný na prekonanie hydraulického odporu potrubí a na zabezpečenie dostatočného prietoku chladiacej kvapaliny ku všetkým vykurovacím telesám. Prevádzkový tlak je definovaný ako súčet statického tlaku v danej výške okruhu a dynamického tlaku vytvoreného čerpadlom alebo konvekčným procesom. Maximálny vplyv tlaku je zaznamenaný v najnižšom bode systému, zatiaľ čo v najvyššom bode je minimálny.

Optimálne hodnoty tlaku vo vykurovacom systéme

Na väčšine čerpadiel sa zvyčajne odporúča nastavenie pre optimálnu prevádzku sústavy. Pre väčšinu domácich vykurovacích systémov je ideálny tlak približne 1-1,2 bar pri studenom systéme. Po zahriatí by mal tlak prirodzene stúpnuť na hodnoty medzi 1,5-2,0 bar. Je tiež dôležité sledovať, ako sa tlak správa pri zapnutí a vypnutí kúrenia. Normálne by mal byť rozdiel medzi studeným a horúcim stavom maximálne 1 bar. Správny tlak vo vykurovacom systéme je kľúčový pre jeho bezproblémovú a efektívnu prevádzku. V uzavretých sústavách ústredného kúrenia sa za optimálny považuje tlak v rozmedzí od 1,0 do 2,0 bar. Presná hodnota však závisí od viacerých faktorov - typu kotla, veľkosti a výšky budovy či konkrétneho vykurovacieho systému. Napríklad v dvojpodlažnom rodinnom dome môže byť tlak prirodzene o niečo vyšší než v byte na jednom poschodí. Neexistuje jedna univerzálna hodnota tlaku, záleží na usporiadaní vykurovacej sústavy, veľkosti budovy a ďalších parametroch. Presnú hodnotu tlaku teda musí určiť kúrenár/inštalatér.

Vplyv teploty na tlak

V praxi na tlak vplýva viacero faktorov, napríklad aj teplota vody - keď stúpa, tlak vody v radiátoroch i v kotle sa zvyšuje. Keď teplota klesá, klesá opäť aj tlak. Pri ohreve vody dochádza prirodzene k nárastu tlaku kvôli jej tepelnej expanzii. Dôležitý fakt: Pri zvýšení teploty vody o 10 °C sa jej objem zväčší približne o 0,3 %. Pri zahrievaní voda zväčšuje svoj objem, čo vedie k zvýšeniu tlaku v systéme. Napríklad pri teplote 20 °C môže tlak stúpnuť o 0,1 MPa, zatiaľ čo pri 70 °C o 0,2 MPa. Zmena teploty chladiacej kvapaliny sa teda dá využiť aj na reguláciu tlaku.

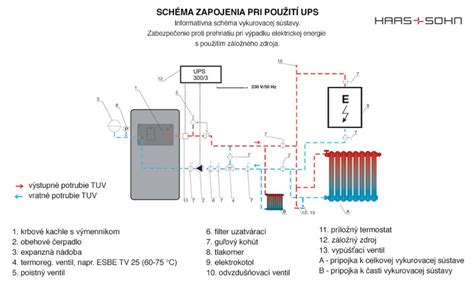

Problémy s tlakom a ich príčiny

Zmeny tlaku môžu signalizovať rôzne problémy. Nízka potreba tepla/prietoku vedie k nižším stratám tlaku v potrubiach a armatúrach vo vykurovacej sústave, v tomto prípade k prevencii príliš vysokého tlaku v čerpadle, čo vedie k zbytočnému využitiu energie, ako aj k riziku hlučných ventilov. Ak majitelia domu pri pohľade na manometer zistia, že z vykurovacieho systému uniká tlak, často sú zo začiatku znepokojení. Pretože problém, ktorý sa prejaví napríklad studenými vykurovacími plochami, môže mať veľa príčin.

Nízky tlak v systéme

Sú miestnosti vo vašom dome vykurované slabo alebo nerovnomerne? Na vine môže byť nízky tlak vykurovacej vody v systéme. Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky. V systémoch s núteným obehom môže byť pokles tlaku spôsobený nasledujúcimi faktormi:

• Netesnosti v okruhu. Únik vody z potrubia alebo radiátorov - Aj malé netesnosti v potrubí či na radiátoroch môžu časom spôsobiť výrazný pokles tlaku. Aj netesnosti môžu mať za následok pokles tlaku vo vykurovacom systéme. V závislosti od rozsahu poškodenia sa to deje postupne alebo veľmi rýchlo. Pokiaľ sú netesnosti vo viditeľnej časti, rozpoznáte ich podľa vodných mlák alebo mokrých stien. Ak majitelia domu predpokladajú netesnosť v potrubí, ktoré je uložené pod omietkou alebo v podlahe, dá sa to skontrolovať napríklad pomocou termokamery. Ak je netesnosť v kotle, počas prevádzky to sotva vidieť. Pretože v tomto prípade sa vykurovacia voda môže pri spaľovaní vypariť. Viditeľnou sa stane škoda v tomto prípade až vtedy, ak sa kotol na určitý čas vypne a vznikne pod ním mláka. Netesné ventily alebo spojky - Spoje, armatúry a uzatváracie ventily sú častým miestom únikov, najmä ak sú staršie alebo nesprávne dotiahnuté.
• Problémy s obehovým čerpadlom (porucha, znečistenie, slabé napájanie).
• Poškodenie membrány expanznej nádoby. Zlý alebo nefunkčný stav expanznej nádoby - Expanzná nádoba vyrovnáva tlak pri zmene teploty vody. Pokiaľ je membrána poškodená, expanzná nádoba nepracuje správne a z vykurovacieho systému uniká tlak.
• Porucha bezpečnostného ventilu. Pokiaľ je nastavenie poistného ventilu príliš nízke, otvorí sa príliš rýchlo a z vykurovacieho systému uniká tlak.
• Odvzdušnenie systému bez doplnenia vody - Po odvzdušnení radiátorov môže dôjsť k poklesu hladiny vody v systéme. Z vykurovacieho systému uniká tlak, ak uniká zo systému voda. To sa však nestáva len v prípade poškodení, ale aj pri pravidelnom odvzdušňovaní radiátorov. Odvzdušňovací ventil na vykurovacích plochách je pritom tak dlho otvorený, až kým neprestane unikať vzduch. Ak sa tento postup opakuje často, môže to viesť k úniku vody, a tým aj k poklesu tlaku vo vykurovacom systéme.

V systémoch s prirodzenou cirkuláciou pokles tlaku predstavuje normálny proces, pretože prirodzená cirkulácia umožňuje samoreguláciu tlaku chladiacej kvapaliny v závislosti od teplotných rozdielov.

Vysoký tlak v systéme

Zvýšený tlak v kotli môže signalizovať rôzne problémy, ktoré je potrebné včas identifikovať a riešiť. Vysoký tlak v kotli môže byť rovnako nebezpečný ako príliš nízky. Kolísavý tlak môže naznačovať problém s reguláciou, expanznou nádobou alebo ventilmi v systéme. Faktory, ktoré môžu viesť k zvýšeniu tlaku v systéme, zahŕňajú:

• Príliš vysoká teplota chladiacej kvapaliny.
• Malý prierez potrubia.
• Znečistenie filtrov alebo chladiacej kvapaliny.
• Tvorba vzduchových zámkov.
• Nesprávny režim prevádzky čerpadla.
• Časté dopúšťanie vody bez súčasnej kontroly tlaku - kotol sa síce opäť rozbehne, no tlak sa môže postupne nepozorovane vyšplhať nad bezpečnú hranicu.
• Porucha expanznej nádoby, ktorá má za úlohu vyrovnávať zmeny tlaku pri zohriatí vody. Ak nefunguje správne, tlak v systéme sa nemá kam rozptýliť a začne rýchlo stúpať.
• Upchatý alebo zatvorený bezpečnostný ventil - ak je upchatý alebo zatvorený, nedokáže pri nadmernom tlaku vypustiť prebytočnú vodu, čo môže viesť k poškodeniu kotla alebo iných častí systému.

Pri vysokom tlaku v systéme je dôležité skontrolovať funkčnosť expanznej nádoby a bezpečnostného ventilu.

Kľúčové komponenty ovplyvňujúce tlak

Obehové čerpadlo

Úlohou obehového čerpadla je vytvoriť tlakový rozdiel potrebný pre pohyb chladiacej kvapaliny. V nízkopodlažných budovách často postačuje jedno čerpadlo. V priestorovo rozsiahlejších budovách s veľkým výškovým rozdielom sa však tlakové rozdiely stávajú akútnejšími a na ich vyrovnanie sa používajú špecializované posilňovacie čerpadlá. Pôvodne boli otáčky čerpadla v sústave nastavené tak, aby poskytovali dostatočný tlak pre zaistenie dostatočného prietoku vody do všetkých častí budovy. Tlakové straty v potrubí podlahového vykurovania sú prakticky nezávislé od potreby tepla / prietoku do jednotlivých zón. To znamená, že čerpadlo by malo byť nastavené na konštantný tlak, kedy je udržovaný konštantný diferenčný tlak, zabezpečujúci konštantný prietok v každej jednotlivej zóne, nezávisle na iných zónach.

Najjednoduchší spôsob, ako vyriešiť väčšinu problémov pri uvedení do prevádzky, je zvoliť si obehové čerpadlo s Grundfos AUTOADAPT. Táto funkcia nepretržite prispôsobuje výkon čerpadla aktuálnym požiadavkám na teplo - napríklad veľkosti sústavy a meniacim sa požiadavkám na teplo počas roka. Funkcia nájde nastavenie, ktoré poskytuje optimálny komfort s minimálnou spotrebou energie a prispieva k rýchlemu, bezpečnému a ľahkému uvedeniu do prevádzky.

Expanzná nádoba

Expanzná nádrž je nevyhnutnou súčasťou každého vykurovacieho systému. Expanzná nádoba má za úlohu kompenzovať zmeny objemu vody pri jej ohreve a ochlaďovaní. Keďže voda je takmer nestlačiteľná, počas tlakových rázov a vodných rázov môže dôjsť k poškodeniu potrubí, radiátorov a iných komponentov. Expanzná nádrž kompenzuje tieto zmeny objemu. Expanzná nádoba je nenápadná, no kľúčová súčasť vykurovacieho systému - jej úlohou je vyrovnávať zmeny objemu vody pri ohrievaní a chladení. Ak tlak v nádobe nie je správne nastavený, môže dôjsť k nečakaným výkyvom tlaku v celom systéme - od jeho poklesu až po nebezpečné pretlakovanie.

Existujú dva hlavné typy expanzných nádob:

• Otvorené systémy: V systémoch s prirodzenou cirkuláciou sa používajú otvorené expanzné nádrže, ktoré komunikujú s atmosférou a sú inštalované v najvyššom bode okruhu. Pri zvýšení tlaku vody v systéme stúpa jej hladina v nádrži. Tieto systémy sú náchylnejšie na koróziu a odparovanie kvapaliny.
• Uzavreté systémy: V systémoch s núteným obehom sa používajú uzavreté expanzné nádrže s elastickou gumovou membránou. Na jednej strane nádoby je stlačený vzduch a na druhej chladiaca kvapalina. Zmeny objemu chladiacej kvapaliny spôsobujú stlačenie alebo uvoľnenie vzduchu, čím sa stabilizuje tlak v systéme.

Pri studenom systéme by mal byť tlak vzduchu v expanznej nádobe nastavený na hodnotu približne 0,7-1,0 bar. Pre overenie stavu membrány môžete odpojiť systém od vody a skontrolovať tlak vzduchu vo ventile (Schrader) expanznej nádoby. Optimálny tlak vzduchu v expanznej nádobe sa pohybuje spravidla medzi 0,8 až 1,0 bar, pričom sa meria pri vypustenom systéme. Ak je tlak nízky, nádoba sa dá jednoducho dofúkať bežnou pumpou alebo kompresorom cez ventil podobný tomu na automobilovej pneumatike.

Poistný ventil

Poistný ventil má chrániť vykurovací systém pred vysokým tlakom. Otvára sa po dosiahnutí vopred nastavenej hodnoty a vypúšťa vykurovaciu vodu. Spozorovali ste, že z poistného ventilu vášho kotla vyteká voda? Tento jav je často znakom problému, ktorý by ste mali riešiť čo najskôr. Poistný ventil sa otvára pri prekročení nastaveného tlaku, ktorý je zvyčajne okolo 3 bar. Úlohou vášho poistného ventilu je vypúšťať vodu, keď začne tlak v kotli stúpať a je príliš vysoký.

Dopúšťací ventil

Máte podozrenie, že za zvýšeným tlakom vo vašom kotli môže byť dopúšťací ventil? Tento komponent, známy aj ako plniaca smyčka, je ďalším častým vinníkom problémov s tlakom. Dopúšťací ventil reguluje množstvo vody vstupujúcej do vykurovacieho systému. Skontrolujte, či je ventil úplne uzavretý - Keď nepotrebujete dopĺňať vodu do systému, ventil by mal byť úplne zatvorený. Vykonajte jednoduchý test - Zatvorte dopúšťací ventil a sledujte manometer na kotli.

Termostatické ventily (TRVs)

Vykurovacie telesá s termostatickými ventilmi (TRVs) používajú ventil TRV na prispôsobenie prietoku do vykurovacieho telesa v závislosti od potreby tepla. To zaisťuje správnu teplotu v miestnosti a optimálny komfort pre majiteľa domu.

Údržba a riešenie problémov s tlakom

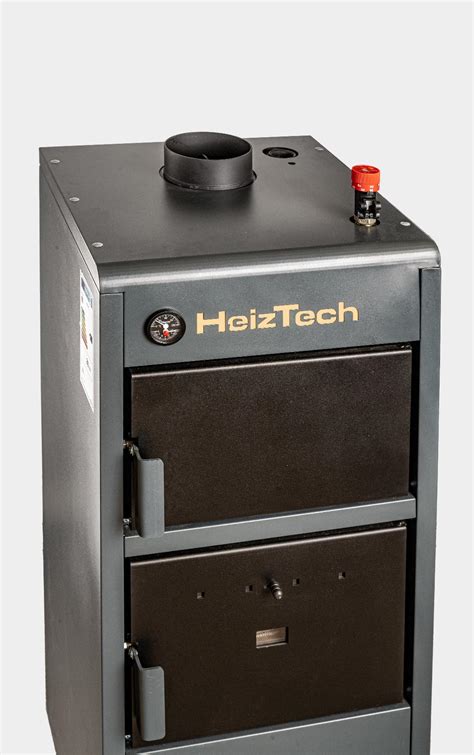

Po inštalácii a spustení vykurovacieho systému je pravidelná údržba kľúčová pre jeho dlhodobú funkčnosť. Chcete sa vyhnúť nepríjemným prekvapeniam a nákladným opravám vášho vykurovacieho systému? Preventívna údržba je kľúčom k dlhodobej spoľahlivosti a efektívnosti vášho kotla. V tomto článku vám vysvetlíme, prečo tlak v kotli stúpa, ako rozpoznať príznaky jednotlivých porúch a kedy je potrebné zavolať odborníka.

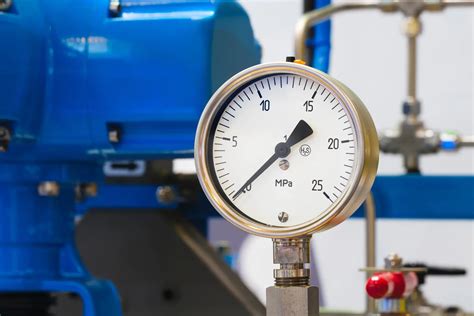

Monitorovanie tlaku pomocou manometra

Sledujete manometer vášho kotla a všimli ste si, že tlak je vyšší než by mal byť? Správne meranie tlaku v kúrení je základom bezproblémovej prevádzky celého vykurovacieho systému. Väčšina moderných kotlov je vybavená manometrom - teda tlakoměrom, ktorý zobrazuje aktuálny tlak vody v systéme. Tento ukazovateľ sa zvyčajne nachádza na prednej časti kotla, prípadne v jeho blízkosti, a tlak zobrazuje v baroch. „Optimálny tlak“ je zobrazený „zelenou plochou“ na displeji tlaku. Zaznamenávajte si hodnoty tlaku na manometri. To vám pomôže identifikovať postupné zmeny a včas rozpoznať príznaky poruchy. Raz mesačne skontrolujte tlak na manometri - Pravidelná vizuálna kontrola tlaku je jednoduchá a zaberie len pár sekúnd - stačí pohľad na ručičku alebo displej kotla. Tlakomery sú nástroje s okrúhlou stupnicou a ukazovateľom, ktoré zobrazujú aktuálny tlak v systéme. Inštalujú sa v kritických bodoch okruhu, ako sú kotol, rozvodné potrubia, čerpadlá a bezpečnostné skupiny. Pri výbere tlakomeru je dôležité zohľadniť jeho merací rozsah, aby boli údaje presné a zariadenie nebolo poškodené. Ak majitelia domu pri pohľade na manometer zistia, že z vykurovacieho systému uniká tlak, často sú zo začiatku znepokojení.

Doplnenie vody a odvzdušnenie radiátorov

Doplnenie vody do vykurovacieho systému je jednoduchý, no dôležitý krok, ktorý zabezpečuje správne fungovanie kúrenia pri poklese tlaku. Voda sa dopúšťa pomocou plniaceho ventilu, ktorý sa zvyčajne nachádza pod kotlom. Pred dopĺňaním je vhodné kotol vypnúť a počkať, kým vychladne. Ventil následne pomaly otvorte a sledujte manometer - tlak by mal stúpnuť na odporúčanú hodnotu, najčastejšie okolo 1,5 baru. Keď dosiahnete požadovaný tlak, ventil opäť pevne uzavrite. Na záver skontrolujte, či nikde neuniká voda, a v prípade potreby odvzdušnite radiátory. Odvzdušnite radiátory pomocou odvzdušňovacieho kľúča. Ak radiátory bublajú alebo vydávajú hluk, zvyčajne to znamená, že v systéme je vzduch. Po odvzdušnení radiátorov nezabudnite doplniť vodu - Vzduch v systéme znižuje účinnosť kúrenia, no jeho vypustením klesá aj množstvo vody.

Kontrola a servis expanznej nádoby

Pravidelne kontrolujte predtlak vo vzduchovej komore expanznej nádoby (odporúčané hodnoty sú medzi 0,7-0,9 bar). Neodkladajte servis expanznej nádoby - Expanzná nádoba často pracuje v tichosti celé roky, no ak stratí tlak alebo sa poškodí membrána, môže celý systém kolabovať. V prípade podozrenia na poruchu expanznej nádoby odporúčame kontaktovať odborníkov.

Kontrola tesnosti

Pravidelne kontrolujte netesnosti okolo spojov a ventilov - Aj malý únik vody môže časom spôsobiť veľké problémy. Kontrola tesnosti: Po zatvorení ventilu by ste mali sledovať tlak počas niekoľkých hodín. Používajte systémové filtre pre dlhšiu životnosť komponentov - Nečistoty a usadeniny v systéme môžu poškodzovať čerpadlá, ventily aj samotný kotol.

Kedy zavolať odborníka

Kolísavý tlak môže naznačovať problém s reguláciou, expanznou nádobou alebo ventilmi v systéme. Ak tlak vo vašom vykurovacom systéme kolíše - buď pravidelne klesá, alebo naopak, nebezpečne stúpa - aj napriek tomu, že ste už doplnili vodu alebo odvzdušnili radiátory, niečo nemusí byť v poriadku. Môže ísť o poruchu expanznej nádoby, poškodený bezpečnostný ventil, netesnosť v potrubí alebo iný technický problém, ktorý nie je viditeľný voľným okom. V takýchto prípadoch sa neodporúča riešiť situáciu len svojpomocne. Zavolaním odborného servisu predídete vážnemu poškodeniu kotla, zbytočným nákladom a najmä - nepríjemnému výpadku kúrenia uprostred zimy. Existujú situácie, kedy je nevyhnutné obrátiť sa na profesionálov. Alarmy a zápach plynu: Ak sa spustí alarm detektora oxidu uhoľnatého alebo cítite zápach plynu, okamžite vypnite plyn a kontaktujte kvalifikovaného technika. V týchto prípadoch je lepšie konať preventívne a zavolať odborníka skôr, než čakať na závažnejšie problémy. Ak je vykurovací tlak príliš vysoký, vykurovací systém sa poškodí a nedá sa použiť. Ak je vykurovací tlak príliš nízky, cirkulácia prívodu a spiatočky vody vo vykurovacom potrubí bude slabá, čo ovplyvní vykurovací účinok vykurovacieho systému. Ak máte dojem, že váš kotol má viac problémov, než ste predpokladali, určite ho nechajte skontrolovať preškoleným servisným technikom.

Hydraulický výpočet a montáž potrubí

Hydraulický výpočet sa vykonáva vo fáze návrhu a je základom pre správne fungovanie systému. Aj keď sú vzorce pre hydrauliku zložité, ich hlavné dôsledky na pokles tlaku zahŕňajú:

• Materiál potrubia: Hrubšie materiály, ako napríklad azbestocement alebo oceľové potrubia, môžu po dlhodobom používaní spomaliť prietok kvapaliny.
• Zmeny priemeru a konfigurácia potrubia: Prechody z väčšieho priemeru na menší, ako aj ostré zákruty, zvyšujú hydraulický odpor potrubia.
• Vnútorná štruktúra radiátorov a ich prierez: Tieto faktory tiež ovplyvňujú prietok.
• Uzatváracie a regulačné ventily: Ich umiestnenie a typ môžu ovplyvniť tlakové straty.

Pri hydraulických výpočtoch sa určuje aj optimálna rýchlosť pohybu vody, ktorá sa pohybuje v rozmedzí 0,3 - 0,7 m/s. Nižšie hodnoty môžu viesť k tvorbe vzduchových uzáverov, zatiaľ čo vyššie hodnoty môžu spôsobiť hluk a zvýšené opotrebenie potrubia.

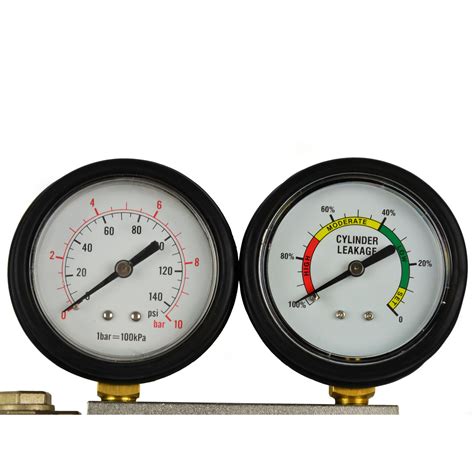

Tlakové skúšky vykurovacích systémov

Tlaková skúška, ktorá je nevyhnutnou súčasťou inštalácie a údržby vykurovacích systémov, slúži ako kľúčový kontrolný bod na overenie tesnosti a odolnosti celého systému pred jeho uvedením do prevádzky alebo po vykonaných opravách. Tlaková skúška je technologický proces, pri ktorom sa vykurovací systém naplní chladiacou kvapalinou a dočasne sa v ňom vytvorí pretlak, ktorý presahuje bežný pracovný tlak. Cieľom tejto skúšky je overiť tesnosť a mechanickú odolnosť systému. Pri nových systémoch sa pri uvádzaní do prevádzky odporúča tlak zvýšiť 2 až 3-krát nad normálny pracovný tlak. Pri bežných kontrolách postačuje zvýšenie o 20 až 40 %.

Túto operáciu je možné vykonať dvoma hlavnými spôsobmi:

• Pripojenie k vodovodnému potrubiu: Vykurovací okruh sa pripojí k vodovodnému potrubiu a systém sa postupne plní chladiacou kvapalinou. Tlak sa reguluje pomocou tlakomeru. Táto metóda nie je vhodná, ak tlak vody vo verejnom vodovode nie je dostatočne vysoký.
• Používanie čerpadiel: Ak je v okruhu už prítomná chladiaca kvapalina, ale tlak nie je dostatočný, používajú sa špeciálne tlakové čerpadlá (ručné alebo elektrické). Kvapalina sa naleje do nádrže čerpadla a tlak sa postupne zvyšuje na požadovanú úroveň.

Hlavným účelom tlakovej skúšky je identifikovať chybné prvky vykurovacieho systému v extrémnych prevádzkových podmienkach, čím sa predchádza nehodám počas následnej prevádzky. Po tlakovej skúške nasleduje dôkladná kontrola všetkých prvkov na tesnosť. Skúška tesnosti sa vykonáva sledovaním poklesu tlaku počas určitého časového obdobia po ukončení tlakovej skúšky. Táto operácia sa zvyčajne skladá z dvoch fáz:

• Studená kontrola: Okruh sa naplní studenou vodou. Počas prvých 30 minút by tlak nemal klesnúť o viac ako 0,06 MPa. Počas nasledujúcich 120 minút by pokles tlaku nemal presiahnuť 0,02 MPa.
• Horúca kontrola: Rovnaký postup sa vykonáva s horúcou vodou. Na základe výsledkov poklesu tlaku sa vyvodí záver o celkovej tesnosti vykurovacieho systému.

Ak je test úspešný, tlak v potrubí sa zníži na prevádzkové hodnoty odstránením prebytočného chladiva. Tlakové skúšky musia zodpovedať príslušným normám, ako je STN EN 805 pre vodárenské potrubia alebo STN 75 5911 pre podtlakové režimy a opravy. Po prepláchnutí systému sa musí aktivovať ochrana proti mrazu, aby sa predišlo poškodeniu. Všetky pohyblivé prvky systému musia byť vizuálne skontrolované a elektrické okruhy správne zapojené. Vykurovacia skúška, ktorá sa vykonáva počas vykurovacej sezóny po dobu 72 hodín, preukazuje spoľahlivé fungovanie vykurovacej sústavy v bežnej prevádzke.

Tlaková skúška pri inštalácii podlahového vykurovania

Tlaková skúška je mimoriadne dôležitým kontrolným bodom pri inštalácii podlahového vykurovania. Potvrdzuje tesnosť stovák metrov rúrok ešte pred ich zakrytím poterom. Po dokončení montáže rozvodov a pripojení k rozdeľovaču sa systém naplní vodou (alebo vzduchom) a natlakuje sa na hodnotu, ktorá výrazne prevyšuje bežný prevádzkový tlak. Testovací tlak sa zvyčajne pohybuje od 4 do 6 barov, pričom bežná prevádzka je okolo 1,5 baru. Skúška trvá minimálne 24 hodín, aby sa vylúčili aj najmenšie netesnosti. Počas skúšky sa sleduje pokles tlaku na manometri. Je dôležité, aby bol majiteľ nehnuteľnosti prítomný pri začatí a ukončení tlakovej skúšky. Spoločne s technikom je možné skontrolovať viditeľné spoje a podpísať protokol o skúške, ktorý slúži ako kľúčový dokument pre záruku a prípadné poistné udalosti. Podlahové vykurovanie musí zostať pod prevádzkovým tlakom aj počas zalievania poterom, aby sa okamžite signalizovalo akékoľvek poškodenie rúrky a aby sa zabezpečila správna tvarová stabilita rúrok.

Prehľad problémov s tlakom a riešení

Pre lepšiu prehľadnosť prinášame súhrn najčastejších problémov s tlakom a ich možných riešení.
