Kompenzačné Rozvádzače: Výroba, Typy a Ich Úloha v Energetickej Efektívnosti

Úvod: Komplexné riešenia v oblasti elektrických rozvádzačov

Naša spoločnosť sa špecializuje na komplexný proces návrhu, montáže a testovania elektrických rozvádzačov určených na distribúciu elektrickej energie v nízkonapäťových sieťach (do 1000 V a 4000 A). Náš tím disponuje dlhoročnými skúsenosťami v oblasti elektroinštalácií a výroby rozvádzačov. Poskytujeme komplexné služby od prvotného návrhu, cez precíznu montáž až po finálnu inštaláciu a revízie. Naše rozvádzače vynikajú špičkovou kvalitou spracovania a vysokou spoľahlivosťou v prevádzke. Medzi špeciálne typy, ktoré sú nevyhnutné pre optimálne riadenie a ochranu dátových centier, serverovní či telekomunikačných priestorov, patria aj kompenzačné rozvádzače.

Čo sú kompenzačné rozvádzače a prečo sú dôležité?

Kompenzačné rozvádzače sú vybavené kondenzátormi a regulátormi na kompenzáciu jalového výkonu. Pomáhajú zlepšiť účinník v priemyselných sieťach, znižujú straty a poplatky za jalovú energiu. Štandardne unifikované stavebnicové kompenzačné rozvádzače slúžia na kompenzáciu jalového výkonu / účinníku / induktívneho charakteru v energetike, priemysle, poľnohospodárstve a občianskej výstavbe v sieťach nízkeho napätia. Moderné kompenzačné rozvádzače sa vyznačujú rôznymi technickými vlastnosťami, ktoré sú špeciálne prispôsobené dnešným požiadavkám na kvalitu siete a energetickú účinnosť.

Typy kompenzačných rozvádzačov pre rôzne aplikácie

Pre zabezpečenie optimálnej kvality a efektívnosti elektrickej siete sú k dispozícii rôzne typy kompenzačných systémov, prispôsobené špecifickým potrebám a charakteristikám zaťaženia. S rozvojom obnoviteľných zdrojov energie stúpa dopyt po špeciálnych rozvádzačoch pre fotovoltické elektrárne, batériové úložiská (BESS) či iné udržateľné riešenia.

• Štandardné kompenzačné systémy: Na všeobecné priemyselné použitie, často na jednoduchú korekciu účinníka a stabilizáciu siete.
• Tyristorom riadené kompenzačné systémy: Ideálne pre aplikácie s rýchlymi zmenami zaťaženia; rýchle riadenie pomocou tyristorov umožňuje presnú a citlivú kompenzáciu.
• Kompenzačné systémy s harmonickými filtrami: Tieto systémy účinne filtrujú harmonické a zlepšujú kvalitu elektrickej energie.
• Kompenzačné systémy pre stredné a vysoké napätie: Špeciálne navrhnuté pre väčšie napájacie siete a priemyselné systémy s vysokým napätím.
• Automatické kompenzačné spínacie systémy: Tieto systémy automaticky prispôsobujú svoj výstup podmienkam zaťaženia a sú ideálne pre systémy, v ktorých sa zaťaženie siete výrazne mení.

Kľúčové technické vlastnosti a faktory výberu

Moderné kompenzačné rozvádzače sa vyznačujú modulárnou konštrukciou, ktorá umožňuje flexibilitu z hľadiska údržby a rozšírenia. Systémy disponujú inteligentnými funkciami pre optimalizáciu prevádzky.

Úloha harmonických filtrov v kompenzačných rozvádzačoch

Harmonické filtre zohrávajú kľúčovú úlohu pri udržiavaní kvality elektrickej energie a ochrane zariadení. Ich dôležitosť spočíva v nasledujúcich bodoch:

• Zníženie harmonických: Harmonické filtre pomáhajú znižovať rušenie a skreslenie spôsobené harmonickými v elektrickej sieti.
• Zlepšenie kvality elektrickej energie: Použitie harmonických filtrov zlepšuje kvalitu elektrickej energie, čo vedie k stabilnejšiemu a efektívnejšiemu napájaniu.
• Ochrana systému: Filtre chránia pripojené zariadenia a stroje pred poškodením, ktoré môžu spôsobiť harmonické.
• Zvýšenie účinnosti: Znížením harmonického zaťaženia môže celý systém pracovať efektívnejšie a znižujú sa prevádzkové náklady.

Faktory ovplyvňujúce výber kompenzačného rozvádzača pre priemyselné aplikácie

Výber vhodného kompenzačného rozvádzača na priemyselné použitie závisí od viacerých faktorov. Jedným z kľúčových faktorov je charakteristika zaťaženia podniku. Systémy s veľmi kolísavým zaťažením, ako napríklad v kovospracujúcom priemysle, si vyžadujú rýchle a presné riadenie, a tu sú často preferované systémy s rýchlou odozvou.

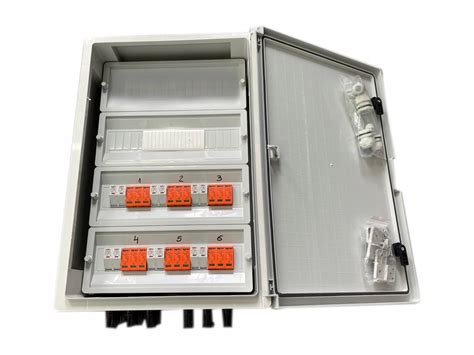

Špecifiká kompenzačných rozvádzačov typu MC

Použitie

Štandardne unifikované stavebnicové kompenzačné rozvádzače typu MC slúžia na kompenzáciu jalového výkonu / účinníku / induktívneho charakteru v energetike, priemysle, poľnohospodárstve a občianskej výstavbe v sieťach nízkeho napätia.

Popis a riadenie

Kompenzačný výkon je regulovaný mikroprocesorom riadeným regulátorom jalového výkonu. Tento moderný prístroj umožňuje okrem automatického zobrazovania aktuálnej, skutočnej hodnoty účinníku a počtu pripojených stupňov, tiež pri zmene režimu zobraziť iné veličiny ako napríklad žiadaná hodnota účinníku siete, spínací program, nastavená hodnota C/k, spínací čas, atď. Regulátor môže pracovať v automatickom alebo v ručnom režime.

Výstup regulátora je relérový pri max. počte stupňov 6 alebo 12. Bezporuchovú funkciu procesora zabezpečuje ochranné zariadenie tzv "Watchdog". Spínanie rovnakých stupňov prebieha podľa princípu FIFO /First In First Out/. Tento umožňuje rovnomerné zaťažovanie všetkých zabudovaných komponentov, zvyšuje ich živnosť, predlžuje čas vybíjania odpojeného kondenzátora. Regulátor disponuje programovateľným poruchovým relé. Výstup tohto relé je vyvedený do svoriek.

Istiace prvky a kondenzátory

Ako istiace prvky sú použité poistkové odpínače, ktoré svojim prevedením zaručujú bezpečné odpojenie a bezproblémovú výmenu poistkových vložiek. Vo funkcii spínania sa používajú špeciálne stykače určené k spínaniu kondenzátorov resp. kondenzátorových batérií. Vďaka svojej koncepcii umožňujú niekoľkonásobné obmedziť prúdové špičky pri spínaní kapacitnej záťaže a tým výrazne zvýšiť životnosť a bezpečnosť celého zariadenia. Samotnou kapacitnou záťažou sú kondenzátory ekologické, v tzv. suchom prevedení. Kondenzátory sú samoregeneračné, s nízkym stratovým činiteľom / menej ako 0,5 W /kVAr /. Nádoba kondenzátora je vybavená tlakovým odpojovačom.

Konštrukcia skrine

Kompenzačné rozvádzače typu MC sú vyrobené v oceľoplechovej skrini. Na dverách osadených jazýčkovým, alebo rozvorovým zámkom je umiestnený regulátor. Pri vyššom krytí je vo vnútri rozvádzača. Prívod je štandardne zospodu cez odnímateľný vývodový kryt osadený vývodkami pre vstup silových a meracích káblov. Vetranie je riešené cez bočné vetracie mriežky prirodzenou cirkuláciou. Od výkonu 50 KVAr je doplnené nútenou ventiláciou pomocou ventilátora ovládaného termostatom. Rozvádzače sa dodávajú kompletné pre okamžitú montáž. Všetky typy okrem MCV sa dodávajú bez hlavného istenia. Na požiadanie je možné dodať aj prívodové pole osadené vypínacím alebo istiacim prvkom. Výkon kompenzačného rozvádzača je daný súčtom výkonov jednotlivých kondenzátorov.

Meranie a monitoring

Rozsah merania zahŕňa: napätie a prúd, účinník, frekvencia, činný a jalový okamžitý výkon, činná a jalová energia, skreslenie priebehu napätia a prúdu, obsah vyšších harmonických. Meranie vyhodnocuje údaje: efektívna hodnota v každej fáze, priemerná hodnota zo všetkých fáz, max. a min. hodnota každej fázy. Výsledok tohto merania sú údaje, ktoré umožňujú návrh vhodného kompenzačného rozvádzača vrátane chráneného vyhotovenia kompenzačného rozvádzača.

Úprava parametrov rozvádzača

V prípade požiadavky odberateľa na iný typ kompenzáčného rozvádzača ako je uvedené v katalógu, napr. iná napäťová sústava, váha, farba, typ zberníc, počet stupňov, prívod, kompenzačný výkon, veľkosť skrine, chránený kompenzačný rozvádzač, atď., je potrebné konzultovať s pracovníkmi výrobcu.

Výrobný proces a zabezpečenie kvality

Naša spoločnosť kladieme dôraz na vysokú kvalitu výroby a dodržiavanie noriem, čo je podporené komplexnými službami pod jednou strechou: od návrhu, cez výrobu až po montáž a servis - všetko zabezpečíme my.

Odborný návrh a poradenstvo

Na začiatku spolupráce si vypočujeme vaše potreby a analyzujeme technické požiadavky. Naši skúsení inžinieri navrhnú optimálne riešenie vrátane výberu vhodného typu rozvádzača, komponentov a materiálov. Vypracujeme detailnú projektovú dokumentáciu a schémy zapojenia. Precízne naplánovanie každého obvodu a prvku zabezpečí bezproblémovú montáž a následnú údržbu.

Výroba a montáž

Samotná výroba rozvádzača prebieha v našej dielni vybavenej modernými nástrojmi. Každý rozvádzač je zostavený na mieru - zahŕňa prípravu rozvádzačovej skrine (výrezy otvorov, povrchové úpravy), montáž prístrojov (ističe, poistky, relé, ovládače, svorkovnice atď.), kompletné prepojenie vodičmi a prehľadné označovanie. Každý rozvádzač je zhotovený skúsenými technikmi s dôrazom na detail.

Testovanie a kontrola kvality

Hotový rozvádzač podrobíme výstupným skúškam - meranie izolačného stavu, vysokonapäťová skúška, overenie správnej funkcie istiacich a ovládacích prvkov. Všetky rozvádzače sú dodávané s atestáciou podľa platných noriem. Na nami vyrobené rozvádzače poskytujeme záruku 24 mesiacov (podľa potreby je možné záruku predĺžiť).

Výrobcovia musia pri dodržaní zásad pre skúšobné priestory podľa STN 33 1345: 1992 podľa platných predpisov a noriem vykonávať na každom rozvádzači aspoň minimálny požadovaný rozsah skúšok na overovanie kvality a bezpečnosti výrobku:

1. Skúška izolácie.
   • Meranie izolačného odporu - izolačný odpor musí byť meraný pri jednosmernom napätí aspoň 500 V s použitím izolačného meracieho prístroja.
   • Skúška vysokým napätím - túto skúšku možno rozdeliť na dve nezávislé skúšky. V prípade, že výrobca uvedie hodnotu menovitého impulzného výdržného napätia (Uimp), skúška sa vykoná podľa predpisu výrobcu striedavým alebo jednosmerným napätím v rozsahu 2,5 kV až 12 kV (podľa zodpovedajúcej nadmorskej výšky zariadenia počas skúšky - tab. 10 v norme STN EN 61439-1). Skúšobné napätia podľa tab. 10 zodpovedajú hodnotám menovitého impulzného výdržného napätia. Pre pomocné a riadiace obvody v rozvádzači sa volí striedavé skúšobné napätie na skúšku elektrickej pevnosti podľa tab. Ing.

Označovanie rozvádzačov

Medzi potrebné úkony patrí riadne označenie vyrobeného (zostaveného) rozvádzača. Predovšetkým musí byť rozvádzač typovo označený podľa možnosti trvanlivým spôsobom. Označenie musí byť v súlade s technickou dokumentáciou na viditeľnom mieste na vonkajšej strane rozvádzača. Veľkosť označenia sa volí citlivo podľa rozmerov rozvádzača tak, aby nepôsobilo rušivo, ale aby bolo dobre viditeľné a hlavne čitateľné. Dôležitou identifikačnou súčasťou vyrobeného rozvádzača je jeho výrobný štítok. Patrí medzi povinné vybavenie každého rozvádzača. Štítok by mal byť trvanlivý, dobre viditeľný a ľahko čitateľný. Musí tiež odolávať vplyvom prostredia, do ktorého je rozvádzač určený. Nie je predpísané, kde sa má výrobný štítok umiestniť, ale podľa možností ho neumiestňujeme na odnímateľnú časť (kryt a pod.). Okrem označenia typu na prednej strane musí mať rozvádzač aj výstražné označenie, aby bolo zrejmé, že ide o elektrické zariadenie.

• Jednotlivé obvody s príslušnými istiacimi prvkami. Označenie musí byť v súlade s technickou dokumentáciou (IEC 60750).
• Pokiaľ sú prívody a vývody v rozvádzači na svorkách, tieto svorky musia byť riadne označené v súlade s normou IEC 60445. Prívod a jednotlivé vývody je vhodné označiť štítkami, ktoré musia byť čitateľné a trvanlivé a musia odolávať danému prostrediu.
• Označenie hlavného ističa (vypínača). Označenie musí byť také výrazné, aby bolo viditeľné ihneď po otvorení dverí rozvádzača.

Balenie, doprava, skladovanie

Rozvádzače sa dodávajú v transportných dieloch, balené v zmršťovacej polyetylénovej fólii. Dopravujú sa krytými dopravnými prostriedkami v zvislej polohe zafixované proti preklopeniu a posuvu. Vertikálny posun sa robí závesom na závesné okná, alebo vysokozdvižným vozíkom, horizontálny posun na montážnych valčekoch, alebo nízkozdvižným paletovacím vozíkom. Rozvádzače sa uskladňujú v krytých, suchých, temperovaných priestoroch, bez škodlivých výparov a látok tak, aby nedošlo k ich mechanickému poškodeniu. Pri manipulácii je nutné vyhýbať sa pádom a nárazom rozvádzača.

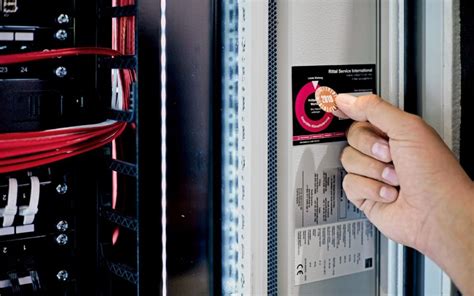

Inštalácia, servis a údržba

Následne zabezpečíme dopravu rozvádzača na miesto inštalácie. Naši technici ho odborne nainštalujú, pripoja do siete a vykonajú skúšobné spustenie. Aj po odovzdaní diela sa o náš výrobok staráme. Ponúkame záručný aj pozáručný servis, pravidelné prehliadky a revízie rozvádzačov podľa platných predpisov. Taktiež vieme vykonať termovízne kontroly, ktorými odhalíme potenciálne prehrievanie spojov či komponentov v predstihu.

Životnosť kompenzačných rozvádzačov možno výrazne predĺžiť pravidelnou údržbou a cielenou starostlivosťou. Dôležitou súčasťou údržby je kontrola a čistenie všetkých elektrických kontaktov, ktoré môžu vykazovať známky opotrebovania vplyvom zaťaženia a znečistenia. Pravidelne by sa malo kontrolovať aj upevnenie káblov a celkový stav komponentov.

Objednanie a individuálne riešenia

Ak hľadáte spoľahlivé NN rozvádzače, pri ktorých máte istotu kvality a bezpečnej prevádzky, neváhajte nás osloviť. Spoločne pripravíme projekt na mieru, ktorý splní všetky vaše technické aj ekonomické očakávania. V prípade požiadavky odberateľa na iný typ kompenzáčného rozvádzača ako je uvedené v katalógu, napr. iná napáťová sústava, váha, farba, typ zberníc, počet stupňov, prívod, kompenzačný výkon, veľkosť skrine, chránený kompenzačný rozvádzač, atď., je potrebné konzultovať s pracovníkmi výrobcu.

Súčasťou objednávky musí byť projektová dokumentácia (jednopólové a riadkové schémy, pohľad na rozvádzač) a špecifikácie navrhovaných prístrojov a zariadení. Pre presnú cenovú ponuku od vás budeme potrebovať popis aplikácie, požiadavky architekta, požiadavky ostatných profesií, všetku technickú dokumentáciu, technickú správu, ak máte aj schému zapojenia. Cenové ponuky vám dodáme do 5 pracovných dní.
