Systémový komín Ytong Eko od spoločnosti EKO-KOMÍNY je moderné a efektívne riešenie pre odvod spalín. Ide o trojzložkový systémový komín s keramickou vložkou, ktorá je opatrená certifikovanou teplotnou izoláciou. Celý systém je potom opláštený tvárnicou z pórobetónu YTONG.
Medzi hlavné výhody systému Ytong Eko patrí jeho nízka hmotnosť a jednoduchá opracovateľnosť YTONG tvárnic, čo výrazne zrýchľuje a uľahčuje samotnú montáž komína. Táto jednoduchosť inštalácie prirodzene znižuje aj náklady na realizáciu stavby. Systémový komín Ytong Eko je vhodný nielen pre suché komíny, kde nedochádza k trvalej kondenzácii spalín, ale aj pre komíny s prirodzeným ťahom a samostatné komíny.
Základné komponenty komínového systému Ytong EKO
Komínový prieduch je v prípade komínového systému Ytong Eko tvorený šamotovými tvarovkami s priemerom 160 mm. Ďalej je systém doplnený izoláciou z minerálnych vlákien s hrúbkou 28 mm, ktorá vyniká skvelou životnosťou, a vonkajším komínovým plášťom z YTONG tvárnic.
| Komponent | Popis | Rozmery / Materiál |
|---|---|---|
| Komínový prieduch | Šamotové tvarovky | Priemer 160 mm |
| Izolácia | Minerálne vlákna | Hrúbka 28 mm |
| Komínový plášť | Tvárnice | Pórobetón YTONG |
Vývoj komínových systémov a ich význam
Komíny vždy nasledujú vývoj spotrebičov. Okrem zaistenia bezpečného a spoľahlivého odvodu spalín a ich rozptylu do ovzdušia tiež ovplyvňujú bezpečnosť a účinnosť vykurovacej sústavy i ekonomiku vykurovania. Najmä v starších alebo v rekonštruovaných objektoch sa však niekedy zabúda na priamu súvislosť: nový zdroj = nová spalinová cesta, teda komín.
Kvalitné vložky pre spalinové cesty sa vyrábajú prevažne z keramiky. Pri nástupe spotrebičov s nízkymi teplotami spalín však mala pálená hlina problémy s nasiakavosťou a priepustnosťou, čiastočne ju preto nahradzovala nerezová oceľ. Dnes si však s ťažkosťami výrobcovia keramických vložiek poradili. Moderné komíny sú skutočne univerzálne a dosahujú životnosť celej stavby. Pre spotrebiče s nízkou teplotou spalín sa používajú aj plasty.
Vložky sú stále pri extrémnych teplotných výkyvoch a odolné voči vlhkosti, kyselinám a korózii. Sú opatrené hrdlom, zaisťujúcim tesnosť a pevnosť spojenia. Nerezové vložky sú ľahké, vysoko odolné a neakumulujú teplo, takže celá dymová cesta sa rýchlo ohreje. Modernú alternatívu pre novostavby i rekonštrukcie predstavujú komínové systémy v nerezovom vyhotovení.
Základnou požiadavkou na komín s prirodzeným ťahom je dostatočný ťah. Ten musí byť väčší, než sú všetky tlakové straty v celej spalinovej ceste aj v prívode vzduchu potrebného na spaľovanie. Podľa typu a výkonu spotrebiča je potrebné preveriť veľkosť otvorov pre prívod vzduchu (napr. aj okenných škár). Problémy s malým ťahom komína sa môžu objaviť napríklad v miestnostiach s tesnými plastovými oknami alebo v podkrovných priestoroch, kde nemožno docieliť potrebnú účinnú výšku. Tu odborníci odporúčajú používať uzavreté spotrebiče.
Komínové systémy s vložkami samozrejme nie sú určené výhradne pre stavby z tehál a možno ich využiť aj v objektoch z iných materiálov. Dom postavený z tehlového muriva však ideálne dopĺňa komín, postavený z rovnakého materiálu, teda z brúsených komínových tvaroviek rovnakej modulovej výšky ako murivo.
Montáž komínového systému Ytong EKO
Pre správnu a bezpečnú funkciu komína je kľúčová precízna montáž. Komínové teleso musí byť vymurované presne a zvisle. Dbáme na vodorovné uloženie tvárnic a plné premaltovanie ložných škár. Tento komínový systém je dodávaný v kompletnej zostave dielov, ktorá stačí pre stavbu komína vysokého 6 metrov. Diely sú doručované na palete a môžete si samozrejme doobjednať ďalšie diely, aby ste dosiahli požadovanú výšku.

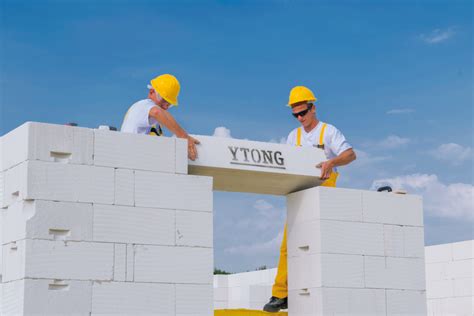

1. Základ a prvá komínová tvárnica
Na upravený základ sa do lôžka z vápennocementovej malty hrúbky 15-20 mm usadí prvá komínová tvárnica. Na presnom a vodorovnom založení tejto tvárnice závisí bezproblémová stavba celého komína. Ďalšie vrstvy murujeme na tenkovrstvovú maltu Ytong hrúbky 1 až 3 mm.
Upozornenie: Tvárnice neprevezujeme ani pevne nespájame s priľahlými stavebnými konštrukciami, aby bola zaistená dilatácia.
2. Kondenzátna jímka
Jímka sa usadzuje na rovný, vodorovný, únosný základ (napr. hrubá podlaha) do prvej osadenej komínovej tvárnice. Je nutné dbať jej správneho usadenia, lebo tvorí základ celého komínového prieduchu. Základová kondenzátna jímka nie je štandardne osadená potrubím odvodu kondenzátu.
Potrubie kondenzátu je možné realizovať vlepením odpadového potrubia PPs vo vyhotovení HT s priemerom 40mm do pripravenej drážky otvoru pre odvod kondenzátu. Drážka je vyrobená zo spodnej strany jímky. Na odpadovom potrubí odporúčame pred zaústením do kanalizácie realizovať zápachovú uzáveru na prístupnom mieste pre potreby čistenia. Zápachovú uzáveru je možné realizovať v päte komína pod kondenzátnou jímkou.
Vždy pri osadení jímky je potrebné dbať správneho nastavenia otvoru s potrubím pre odvod kondenzátu v súčinnosti s projektantom, stavebným dozorom či majstrom tak, aby bol umožnený odvod kondenzátu do kanalizácie, alebo do neutralizačného boxu. Šamotová komínová vložka KVA sa ukladá do kondenzátnej jímky KJZ na tmel EKO (TM.EKO). Pri montáži je nutné dbať dokonalého spojenia s kondenzátnou jímkou.
3. Spájanie šamotových vložiek a izolácia
Pre spájanie šamotových komínových vložiek je určený kachliarsky tmel EKO (TM.EKO). Tmel sa nanáša rovnomerne do polodrážky už inštalovanej vložky. Pred započatím prác čítajte príbalový leták s návodom na použitie a hygienu práce. Je nutné pred nanesením tmelu stykovú plochu zbaviť prachu a ostatných nečistôt. Polodrážka sa nevlhčí! Pri uložení šamotovej vložky či tvarovky vytlačený tmel otrite hubkou.
Musí byť použitá dodaná tepelná izolácia, lebo má špecifické vlastnosti a je vyrobená pre komínový systém Ytong EKO. V prípade použitia inej tepelnej izolácie nie sú splnené podmienky certifikácie a za škody týmto spôsobené nenesie výrobca systému žiadnu zodpovednosť. Je nutné, aby vnútorná šamotová vložka KVA mohla voľne dilatovať v otvore komínovej tvárnice. Izoláciu komínového prieduchu vykonávame od hornej hrany otvoru pre vyberanie komínovej vložky KVA. Usadzuje sa na celú komínovú tvárnicu.

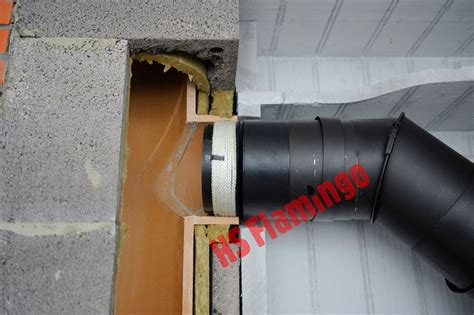

4. Kontrolné dvierka a sopúch (vyústenie dymovodu)
Pre osadenie komínových dvierok EKO DEM sa do komínových tvárnic Ytong vyreže otvor šírky 210 a výšky 350 mm. Šamotová vložka s kontrolným (vyberacím) otvorom slúži na vyberanie sadzí u komínov na tuhé palivá, zatiaľ čo u komínov na ostatné palivá slúži ako kontrolný otvor.
Komínové dvierka lakované biele DEM.B sa upevňujú pomocou štyroch hmoždiniek so samoreznými skrutkami (hmoždinky a skrutky nie sú súčasťou komínovej sady). Pre použitie v exteriéri je nutné inštalovať dvierka vyrobené z nerezu DEM.A. V interiéri je možné inštalovať tiež dvierka z pozinkovaného plechu DEM.Z.
Pre sopúchové tvarovky KVB je nutné opäť do komínovej tvárnice Ytong vyrezať otvor šírky 290 a výšky 240 mm. Dbajte na to, aby bola okolo vyústenia sopúcha komína dostatočná medzera pre zaistenie dilatácie komínového sopúchového dielu KVB. Minimálna zvislá medzera je 20mm, vodorovná je 45 mm.
Sopúchová tvarovka s vyústením 90° sa štandardne osádza na diel KVA. V prípade iného požiadavku na výšku vyústenia sopúcha sa medzi diel KVA a sopúchovú tvarovku KVB vloží základná komínová tvarovka KV, alebo jej časť. Túto variantu by mala vykonávať odborne spôsobilá osoba (najlepšie kominár, ktorý bude vykonávať revíziu).
Pri uložení sopúchovej tvarovky je potrebné dbať zvýšenej opatrnosti na presnosť jej vyústenia z komínového plášťa. V komínovom systéme Ytong EKO je možné použiť aj sopúchové tvarovky KVB, a to so sklonom sopúchovej časti 45°. U sopúchových tvaroviek s vyústením 45° je nutné dbať zvýšenej opatrnosti pri montáži, lebo jej ťažisko je mimo os komínového prieduchu a preto sa musí po dobu montáže zaistiť proti vypadnutiu. Izolácia sopúcha je predrezaná podľa veľkosti odbočky a slúži ako prechod medzi šamotovým prieduchom a dymovodom pripojeným ku spotrebiču.

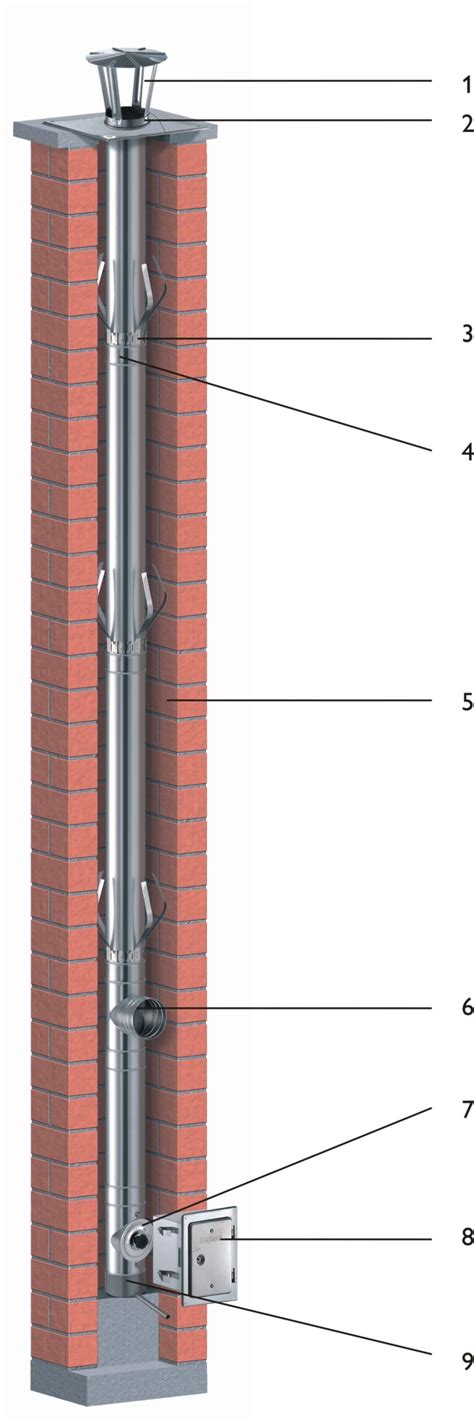

5. Nadstrešná časť komína
Poslednú komínovú vložku možno skrátiť podľa potreby, musí však byť zakončená tak, aby bola umožnená dilatácia komínového prieduchu. Zároveň musí byť komínový prieduch zakončený tak, aby ho bolo možné osadiť dilatačnou manžetou, ktorá je súčasťou nerezovej krycej dosky KDNYZ.
Murivo komína sa napenetruje vhodným penetračným náterom a celoplošne sa prilepí tepelná izolácia z minerálnych vlákien s minimálnou hrúbkou 30mm. Cez tepelnú izoláciu sa vykoná omietková armatúra, ktorá sa zasterkuje flexibilným stavebným lepidlom. Ďalej sa vykonáva povrchová úprava spravidla zhodná s úpravou obvodových stien objektu. Odporúčame vykonanie kvalitného povrchového náteru. Upozorňujeme na skutočnosť, že trvanlivosť povrchovej úpravy komína je závislá na kvalite zvolených materiálov, ktoré nie sú dodávkou komínového systému Ytong EKO.
Omietnutá nadstrešná časť komína sa zakončuje krycou komínovou doskou určenou pre zateplenie KDNYZ, alebo sklovláknobetónovou doskou KSDYZ (nie je súčasťou komínovej sady). Pre urýchlenie celkovej doby montáže je možné použiť komínový návlek z ľahkého sklobetónu. Povrchovú úpravu ponúkame v dvoch variantoch - hladkú bielu alebo so vzorom tehlového muriva. Komínový návlek osadíme priamo na celú nadstrešnú časť komína po dokončení oplechovania tak, aby spodný kraj návleku oplechovanie prekryl. Dĺžku návleku upravíme s ohľadom na sklon strechy (nie sú súčasťou komínovej sady).
Ďalšou možnosťou je nadstrešná časť komína z prefabrikovaných prstencov imitujúcich tehlové murivo, vyrábanú vo štyroch základných farebných vyhotoveniach: tehlovo červená, višňová, hnedá a čierna (nie je súčasťou komínovej sady). Obezývka komína v nadstrešnej časti komína je založená na krakorcovej doske KD.x. Krakorcová doska je určená štandardne pre obezdívku tehlami formátu 290×70×65 mm. Je možné ju použiť tiež pre tehly metrického formátu 240×115×65 mm (pri použití obezdívky tehlami metrického formátu bude ich okraj prečnievať cez krakorcovú dosku).
Doska sa osádza do maltového lôžka na tvárnice komínového plášťa. Krakorcová doska sa osádza spravidla v podstrešnom priestore objektu. Obezývka nadstrešnej časti komína sa zakončuje krycou doskou pre obezdenie komína. Súčasťou nerezovej krycej dosky je aj dilatačná manžeta. Krycia doska sa upevní skrutkami priamo do komínovej tvárnice Ytong.
Dôležité upozornenie k montáži
Upozornenie: Pri montáži komína a práci s materiálom je nutné dodržiavať všetky pravidlá uvedené v tomto montážnom návode. Nedodržanie uvedených pravidiel môže zásadne ovplyvniť funkcie komína.
Systémový komín Ytong EKO je vyvinutý v spolupráci so spoločnosťou EKO komíny s.r.o. Široký sortiment doplnkových komponentov, ktoré nie sú súčasťou základnej sady, je v ponuke spoločnosti EKO Komíny.
