Pevnostné triedy betónu: Kľúč k trvanlivosti a odolnosti stavebných konštrukcií

Betón možno charakterizovať ako umelý kompozitný stavebný materiál, ktorý vzniká premiešaním cementu (spojiva), kameniva (plniva) a vody. V modernej technológii betónu sú jeho bežnými zložkami aj prísady a prímesi. Betón má v súčasnom stavebníctve nezastupiteľné miesto. Bez betónu sa nezaobíde prakticky žiadna stavba a z hľadiska spracovávaného objemu je to najpoužívanejší stavebný materiál. Toto postavenie betónu je dané jeho prednosťami. Betón je v plastickom stave schopný prijať ľubovoľný tvar. Po zatvrdnutí nadobúda relatívne vysoké pevnosti, má vysokú trvanlivosť a nie je horľavý.

Normy a klasifikácia betónu

V súčasnosti platí pre výrobu betónu európska norma STN EN 206 „Betón.“ Európska norma STN EN 206 klasifikuje nielen čerstvý a zatvrdnutý betón, ale aj prostredie, do ktorého má byť uložený. Správny výber betónu závisí od noriem STN EN 206, prostredia (XC, XF, XA), pevnostnej triedy (napr. C25/30) a odolnosti voči vlhkosti, mrazu či chemikáliám. Pri výbere betónu treba zohľadniť typ stavby, spôsob použitia a klimatické podmienky. Normy ako STN EN 206 alebo STN EN 1992-1-1 (Eurokód 2) definujú presné požiadavky na pevnosť, trvanlivosť a odolnosť betónu.

Pevnostné triedy betónu

Základným kritériom, podľa ktorého sa hodnotí kvalita betónu je pevnosť v tlaku. Z hľadiska pevnosti v tlaku sa betón rozdeľuje do jednotlivých tried. Európska norma STN EN 206 rozdeľuje betóny do 16 pevnostných tried, od C 8/10 až po C 100/115. V označení triedy používa európska norma dvojicu čísiel, oddelených lomenou čiarou.

Triedy betónu sa označujú písmenami a číslami, napríklad C20/25, pričom písmená charakterizujú druh betónu ( C - concrete, betón prostý, obyčajný, ťažký a LC - betón ľahký) a čísla za písmenom predstavujú charakteristickú pevnosť v tlaku (v MPa) dosiahnutú po 28 dňoch, ktorá sa skúša laboratórne tlakom na teleso a pri akej hodnote tlaku sa teleso poruší - začne sa boriť. Prvé číslo vyjadruje pevnosť valca o priemere 150mm a dĺžke 300 mm a druhé číslo pevnosť kocky o dĺžke strán 150mm. Rozdielne požiadavky na valcovú a kockovú pevnosť vyplývajú z rozdielnosti tvarov a rozmerov skúšobných vzoriek. Kým pri kockových vzorkách je dĺžka hrany 150 mm, valcové vzorky majú priemer taktiež 150 mm, ale výška vzoriek je 300 mm.

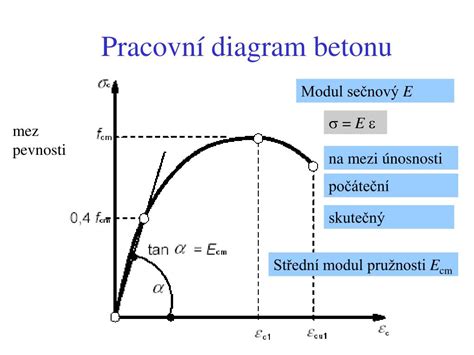

Pod charakteristickou pevnosťou v tlaku (fck) pre danú triedu betónu sa rozumie taká hodnota pevnosti, od ktorej sa dá očakávať, že pod túto hodnotu klesne maximálne 5 % výsledkov kontrolných skúšok. Nie je to teda určitá limitná pevnosť, ktorá by sa priamo používala na zaraďovanie betónov do príslušnej triedy.

Priemerná pevnosť hodnoteného súboru (fcm) musí byť od charakteristickej pevnosti väčšia minimálne o 4 N/mm2 (fcm ≥ fck + 4), ak ide o tzv. začiatočnú výrobu, alebo o (1,48. σ) pri priebežnej výrobe (fcm ≥ fck + 1,48. σ), kde σ je smerodajná odchýlka. Za začiatočnú výrobu sa považuje taká výroba, kde ešte nie je k dispozícii 35 výsledkov kontrolných skúšok a kde nemožno určiť dostatočne hodnovernú smerodajnú odchýlku. Priebežná výroba je výroba, kde už je k dispozícii dostatočný počet výsledkov skúšok (min. 35) a je stanovená smerodajná odchýlka. Individuálne výsledky skúšok (fci) môžu byť nižšie ako je charakteristická pevnosť, nie však nižšie ako fck - 4 N/mm2 (fci ≥ fck - 4).

Staré a nové označenia pevnostných tried

Stavebníci, ktorí dlhé roky používali označenie B pre betóny, často stále používajú staré názvoslovie. Písmeno C znamená betón. C a LC sú nové triedy betónu, ktoré vznikli ako výsledok implementácie európskych noriem na miestnych trhoch so stavebnými materiálmi. Doterajšie označenie betón B35 sa vzťahuje na skupinu betónov C30/37. Chudý betón (trieda B10) sa teraz označuje ako betón C8/10. Betón C20/25 (B25) sa široko používa napríklad v rodinných domoch. Je to preto, že je ľahko spracovateľný, relatívne lacný a veľmi odolný. Tento bežne dostupný kompozit vykazuje dobré pevnostné parametre: pevnosť kubickej vzorky je 20 MPa. Pre valcové vzorky je index špecifickej pevnosti 16 MPa. Nové označenia akosti betónu platia v celej Európskej únii. Normalizácia výrazne uľahčila stavebníkom výber vhodných materiálov, ktoré zodpovedajú projektovým predpokladom.

Trvanlivosť betónu a vplyv prostredia

Existuje množstvo fyzikálnych, biologických a chemických vplyvov, ktoré môžu spôsobovať rozrušovanie betónu, koróziu výstuže a celkovú degradáciu betónových konštrukcií. Charakteristika agresívnosti prostredia je preto veľmi dôležitá. Agresívnosť prostredia úzko súvisí s jeho vlhkosťou. Chemické reakcie, ktoré môžu viesť ku korózii betónu alebo výstuže prebiehajú v podstate len za prítomnosti vlhkosti. Veľmi suché prostredie preto nie je pre betón agresívne. V prípade betónu bez výstuže a zabudovaných oceľových vložiek je takýmto prostredím aj vlhké prostredie, kde neprichádza do úvahy striedavé zmrazovanie a rozmrazovanie, obrusovanie a chemické napádanie (chemická korózia) betónu. Klasifikovanie prostredí z hľadiska agresívnosti je veľmi dôležité pre dosiahnutie vysokej trvanlivosti betónu. Betón, ktorý je určený do agresívneho prostredia musí byť schopný mu odolávať. Agresívnosť prostredia musí byť rešpektovaná už pri výbere zložiek betónu a pri návrhu jeho zloženia. Základnými charakteristikami betónu, ktoré musia byť rešpektované pri zohľadňovaní stupňa agresívnosti sú minimálna trieda betónu, minimálna dávka cementu, maximálny vodný súčiniteľ, druh kameniva a použitie prísad. Norma STN EN 206 odporúča min. hodnoty uvedených parametrov pre jednotlivé stupne agresívnosti.

Typy korózie betónu

1. Karbonatácia betónu: Karbonatácia betónu je premena hydroxidu vápenatého obsiahnutého v pórovej kvapaline pôsobením vzdušného oxidu uhličitého na uhličitan vápenatý. Táto reakcia prebieha len v prítomnosti vlhkosti. Ak je betón úplne vysušený k reakcii nemôže dochádzať, ak je ponorený vo vode, vzdušný CO2 nemá do pórového systému prístup a ku karbonatácii taktiež nedochádza. Proces karbonatácie je relatívne pomalý. Aj po mnohých rokoch dosahuje hĺbka karbonatácie len niekoľko mm, prípadne cm. Karbonatácia betónu nie je nebezpečná pre samotný betón, ale pre výstuž. Nepríjemnou stránkou karbonatácie betónu je pokles hodnoty pH. Zdravý, neskarbonatovaný betón je vysoko zásaditý materiál, ktorého hodnota pH je okolo 12. Takéto prostredie je prirodzenou ochranou pre oceľovú výstuž a iné zabudované oceľové vložky. Karbonatácia betónu vedie k podstatnému zníženiu pH hodnoty - táto klesá až na hodnotu okolo 9, v dôsledku čoho betón stráca pasivačnú schopnosť a prestáva plniť ochrannú funkciu proti korózii výstuže.
2. Korózia chloridmi: Chloridy patria k najagresívnejším látkam na výstuž, ktorým môžu byť betónové konštrukcie vystavené. Rušia pasivačnú schopnosť betónu a priamo spôsobujú koróziu ocele. Chloridy prenikajú k výstuži vo forme roztokov, resp. difúziou cez pórovú kvapalinu. Agresívnosť prostredia je teda aj v prípade chloridov spojená s vlhkosťou prostredia.
3. Fyzikálna korózia (zmrazovanie a rozmrazovanie): Pri zamŕzaní betónu nasiaknutého vodou dochádza v dôsledku expanzie zamŕzajúcej vody k vzniku napätí vo vnútri betónu, ktoré môžu viesť k jeho rozrušovaniu. Degradácia betónu vplyvom zmrazovania a rozmrazovania je ešte výraznejšia pri aplikácii rozmrazovacích solí. Agresívnosť prostredia je závislá od stupňa vyplnenia pórového systému vodou a od prítomnosti rozmrazovacích solí.
4. Chemická korózia:
   • Korózia vylúhovaním: Je spojená najmä s rozpúšťaním Ca(OH)2 a jeho vyplavovaním z cementového kameňa. Prebieha vtedy, keď pôsobiaca voda obsahuje malé množstvo rozpustených látok (mäkká - hladná voda).
   • Kyselinová korózia: Dochádza k tomuto typu korózie pri pôsobení rôznych anorganických a organických kyselín. Cementový kameň sa tak postupne mení na krehkú, vysoko pórovitú hmotu, ktorá nemá prakticky žiadnu pevnosť. Proces degradácie cementového kameňa pôsobením kyselín prebieha postupne od povrchu betónu do jeho hĺbky, nie v celom objeme naraz. Pôsobenie kyselín je veľmi nebezpečné aj pre oceľovú výstuž v betóne. Z hľadiska kyselinovej korózie je veľmi dôležitým ukazovateľom agresívnosti prostredia pH hodnota. Ak je pH nižšie ako 7, ide o kyslé prostredie. V takomto prostredí sú tzv. primárne spôsoby ochrany nepostačujúce. V takomto prostredí je nutná tzv. sekundárna ochrana betónu.
   • Uhličitá korózia: Vzniká najmä pôsobením tzv. agresívneho CO2, ktorý sa nachádza v uhličitých vodách. Pri pôsobení CO2 na Ca(OH)2, vzniká najskôr málo rozpustný CaCO3. Pri ďalšom pôsobení H2CO3 vzniká rozpustný hydrogénuhličitan vápenatý. Dôsledkom je podobne ako pri karbonatizácii betónu pôsobením vzdušného CO2 strata pasivačnej (ochrannej) schopnosti betónu a možnosť korózie výstuže.
   • Síranová korózia: Je výsledkom vzájomnej reakcie napríklad síranu vápenatého s hydrátmi vysokozásaditých hlinitanov vápenatých z cementového kameňa, pričom vzniká vodnatý trisulfát hlinitan vápenatý, známy pod názvom etringit. V začiatočnej fáze korózie vznikajúce ihlicovité kryštáliky etringitu vypĺňajú pórový systém betónu (cementového kameňa) a zahusťujú ho. V dôsledku toho dochádza v tejto etape korózie dokonca k zvýšeniu pevností betónu.
   • Horečnatá korózia: Prebieha pri pôsobení horečnatých solí na cementový kameň.

Faktory ovplyvňujúce vlastnosti betónu

Konzistencia čerstvého betónu

Konzistencia čerstvého betónu je jedným zo základných parametrov betónu, ktorý výrazne ovplyvňuje vlastnosti zatvrdnutého betónu. Všeobecne platí, že čím je tuhšia konzistencia čerstvého betónu, tým dosahuje betón vyššie pevnosti, resp. na dosiahnutie vyžadovaných pevností stačia nižšie dávky cementu a naopak. Konzistencia čerstvého betónu však musí byť prispôsobená systému jeho spracovania, to znamená spôsobu dopravy, ukladania a zhutňovania a tiež tvaru, zložitosti a hustote vystuženia betónovej konštrukcie, a pod. Požiadavky na konzistenciu čerstvého betónu sú v určitom protiklade. Z hľadiska kvality zatvrdnutého betónu, resp. z hľadiska spotreby cementu by bolo vhodné používať čo najtuhšie konzistencie čerstvého betónu. Z hľadiska prácnosti, hlučnosti, spotreby energie pri doprave a spracovávaní betónu sú vhodnejšie mäkšie až tekuté konzistencie.

Konzistenciu čerstvého betónu možno určovať rôznymi metódami. Metóda rozliatia a metóda sadnutia kužeľa sú vhodné pre mäkšie až tekuté konzistencie čerstvého betónu. Tuhšie konzistencie sú týmito metódami nemerateľné. Naopak, skúška Vebe sa používa pri tuhších konzistenciách čerstvého betónu. Pohyb betónu počas tejto skúšky je vyvolaný vibráciou. Meria sa vlastne čas, za ktorý sa dosiahne predpísaná deformácia čerstvého betónu prítlačným kotúčom za pomoci vibrácie.

Najväčšia frakcia kameniva (Dmax)

Pri niektorých druhoch betónu je dôležité klasifikácia podľa najväčšej frakcie kameniva. Podľa normy STN EN 206 sa v takom prípade musí betón označiť podľa menovitej hornej medze najhrubšej frakcie kameniva v betóne (Dmax). Ide v podstate o maximálne zrno kameniva. Veľkosť zŕn kameniva (frakcií) je definovaná dĺžkou strany štvorcového otvoru horného a dolného kontrolného sita.

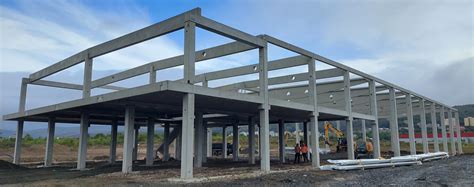

Použitie betónu podľa pevnostnej triedy a prostredia

Pevnostné triedy určujú použitie betónu pre rôzne stavby. Nižšie triedy sú vhodné pre bežné domy, vyššie triedy pre mosty a tunely. Zohľadňuje sa aj vodotesnosť (W4-W12) a mrazuvzdornosť (F100-F300). Normy zabezpečujú, že betón má garantovanú kvalitu.

• Rodinné domy: Pri rodinných domoch je rozhodujúca pevnosť betónu, jeho mrazuvzdornosť a schopnosť odolávať vlhkosti. Podľa Eurokódu 2 (STN EN 1992-1-1) sa zvyčajne používajú triedy od C20/25 po C30/37, pričom základová doska si často vyžaduje betón s vodotesnosťou. Betón C25/30 je vhodný pre väčšie základy, steny, stužujúce vence a aj podlahy v priemyselných a komerčných stavbách.
• Mosty a cesty: Pre mosty a cesty sa vyžaduje vysoká pevnosť a trvanlivosť. Najčastejšie triedy sú C35/45 až C50/60, pričom norma STN EN 206-1 stanovuje aj potrebu zvýšenej odolnosti proti mrazovým cyklom (XF4) a proti posypovým soliam (XD3). Triedy XF3 a XF4 sú určené pre konštrukcie vystavené dažďu, mrazu a posypovým soliam. Betón C40/50 sa používa v konštrukciách, kde je potrebná veľká pevnosť, ako sú mosty a inžinierske stavby. C45/55 je ďalším stupňom pevnosti a môže byť využitá v mimoriadne náročných inžinierskych projektoch.
• Priemyselné haly, sklady a výrobné priestory: V týchto prostrediach sa betón musí vysporiadať s chemickou záťažou. Podľa STN EN 12390 sa skúša pevnosť a odolnosť, pričom sa často predpisuje trieda C35/45 alebo vyššia. C30/37 má vyššiu pevnosť a používa sa v náročnejších priemyselných aplikáciách a konštrukciách.
• Mrazové oblasti: Podľa STN EN 206 musí betón do mrazových oblastí obsahovať vzduchovacie prísady, ktoré umožňujú vodným kryštálom rozpínať sa bez poškodenia štruktúry.
• Vlhké prostredia: Vlhké prostredia, ako sú pivnice, čističky alebo základové dosky, vyžadujú betón, ktorý zabráni prenikaniu vody. Podľa STN EN 206 sa používajú triedy XC2-XC4 na ochranu výstuže proti korózii a triedy XA2-XA3 na ochranu pred chemickými látkami.
• Suché a horúce prostredie: Spôsobuje rýchle odparovanie vody z čerstvého betónu. To vedie k plastickým trhlinám a strate pevnosti. Preto sa volí betón s prísadami proti odparovaniu a s nižším vodno-cementovým pomerom.
• Nenáročné aplikácie: Trieda C12/15 je vhodná pre nenáročné aplikácie, ako sú chodníky a iné menej namáhané konštrukcie. C16/20 sa používa na menej náročné základy, základy stien, alebo pre podlahy v domoch a menších stavbách.
• Vysoko pevnostné aplikácie: C50/60 a vyššie majú veľmi vysokú pevnosť a sú obvykle vyžadované v špeciálnych inžinierskych a priemyselných aplikáciách.

Tabuľka poskytuje systematické porovnanie betónov podľa tried prostredia definovaných normou STN EN 206. Umožňuje projektantom a stavebným inžinierom rýchlo určiť vhodnú pevnostnú triedu, vodno-cementový pomer a minimálny obsah cementu pre konkrétne použitie.
