Komínové tvárnice tvoria plášť komínu. Musí byť vyrobené z materiálu, ktorý je ľahký na manipuláciu a súčasne s teplotnou odolnosťou a akumulačnou schopnosťou. Tento komplexný systém zabezpečuje bezpečný a efektívny odvod spalín od vykurovacieho telesa.
Základné komponenty komínového systému
Komínový systém sa skladá z viacerých kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť, bezpečnosť a dlhú životnosť. Každý dielec má svoju špecifickú úlohu a je vyrobený z materiálov odolávajúcich vysokým teplotám a vonkajším vplyvom.

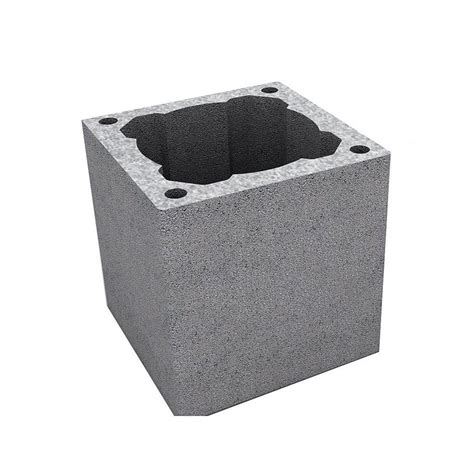

Ľahká Liaporbetonová tvárnica
Ako najdôležitejšie riešenie je Liaporbetonová tvárnice našej vlastnej výroby. Zlepšuje tah vďaka konštantnej teplote a súčasne je ľahká na manipuláciu. Je vyrobená z materiálu, ktorý je ľahký na manipuláciu a súčasne s teplotnou odolnosťou a akumulačnou schopnosťou.
Betónová komínová tvárnica - vonkajší plášť
Betónová tvárnica slúži ako vonkajší plášť komínového systému. Je vyrobená z hutneného betónu. Má presné rozmery a kvalitný materiál zabezpečuje vysokú pevnosť a odolnosť voči pôsobeniu vonkajších faktorov počasia.
Pri stavbe komína sa jednotlivé betónové tvárnice spájajú murovacou maltou ( napr. UNIMALT, PROFIMALT a pod.) a preväzujú betonárskou oceľov ( roxor 6 - 10 mm) . Tvárnice sa vyrabájú v dvoch prevedeniach a to pre jednoprieduchový alebo dvojprieduchový komín.
- Rozmer jednoprieduchovej tvárnice (všh): 340 x 340 x 250 mm, priemer otvoru - 260 mm
- Rozmer dvojprieduchovej tvárnice (všh): 690 x 340 x 250 mm, priemer otvoru - 260 mm
Šamotová komínová tvárnica - vnútorný primárny plášť
Šamotová tvárnica tvorí vnútorný ( primárny ) plášť komínového telesa. Je odolná voči kyselinám. Slúži na odvod spalín ( produktov korenia ) od vykurovacieho telesa. Tvárnice sú dostupné v dvoch priemeroch - 160 a 200 mm. Hrúbka šamotu je 15 mm. Výška šamotovej tvárnice je 330 mm.
Ako nainštalovať komínovú vložku a klapku | This Old House

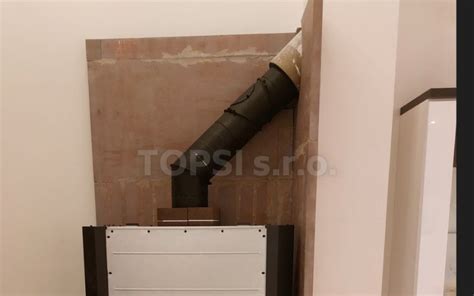

Šamotové pripojenie sopúcha
Táto tvárnica slúži k pripojeniu dymovodov ( oceľových rúr vedúcich od spotrebiča ) k telesu komína. Je vyrobená z rovnakého materiálu ako šamotová komínová tvárnica. Rovnako sú dostupné dva priemery 160 a 200 mm. V závislosti od druhu pripájaného spotrebiča sa používa buď 45° pripojenie ( pre krbové vložky a spotrebiče s vysokým výkonom), alebo 90 ° pripojenie ( pre krbové kachle a kotle na pevné palivo ). Dĺžka tvárnice je 66 cm.
Šamotová tvárnica pre revízne dvierka
Táto tvárnica slúži k osadeniu revíznych dvierok k telesu komína. Vyrába sa v priemeroch 160 a 200 mm a výška tvárnice je 66 cm. Každé komínové teleso musí mať minimálne jeden revízny otvor.
Betónová krycia doska
Táto časť slúži na uzavretie hornej medzery medzi betónovou a šamotovou tvárnicou, pričom ponecháva voľný komínový prieduch. Chráni izoláciu pred vplyvmi prostredia a zabezpečuje tiež odtok dažďovej vody mimo stien komína ( má tzv. odkvapovú drážku). Je vyrobená z liateho betónu vystuženého kostrou z betonárskej ocele. Vyrába sa v štyroch prevedeniach podľa priemeru šamotovej tvárnice a počtu komínových prieduchov.
| Typ komína | Priemer šamotu | Rozmery dosky (všh) | Priemer otvoru |
|---|---|---|---|
| Jednoprieduchový | 160 mm | 500 x 500 x 60 mm | 200 mm |
| Jednoprieduchový | 200 mm | 500 x 500 x 60 mm | 260 mm |
| Dvojprieduchový | 2 x 200 mm | 840 x 500 x 60 mm | 2 x 260 mm |
| Dvojprieduchový | 160 mm a 200 mm | 840 x 500 x 60 mm | 200 mm a 260 mm |
Krycí kónus z nehrdzavejúcej ocele
Tento dielec je umiestnený a pripevnený k betónovej krycej doske a slúži k finálnemu ukončeniu komína. Uzatvára medzeru medzi okrajom betónovej krycej dosky a šamotovou tvárnicou. Kónický tvar pri prúdení vzduchu okolo kónusu zvyšuje jeho rýchlosť, čím zvyšuje rýchlosť prúdenia spalín z komínového prieduchu a zvyšuje ťah komína. Vyrába sa v dvoch priemeroch 200 a 160 mm. V každom priemere sú tiež dostupné dve prevedenia - so strieškou a bez nej. Strieška bráni vnikaniu dažďovej vody a snehu do komínového prieduchu. Kónus je vyrobený z nehrdzavejúcej ocele s hrúbkou 0,9 mm.
Dôležité inštalačné materiály

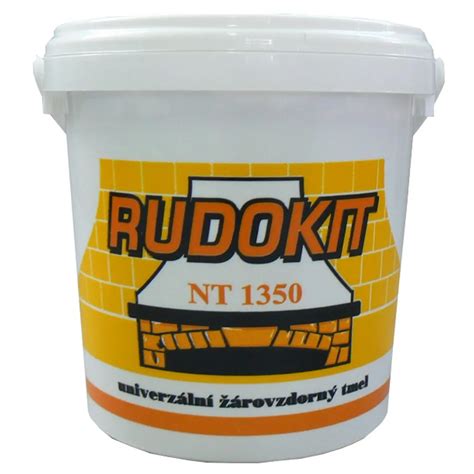

Žiaruvzdorný šamotový tmel
Na spájanie šamotových dielcov sa používa žiaruvzdorný tmel RUDOKIT v plastových vedierkach po 2 kg. Maximálna tepelná odolnosť je 1400 °C. Tmel je už pripravený k aplikácii a je vo forme pasty.
Izolačný materiál - PERLIT
Ako izolačný materiál je použitý expandovaný PERLIT. Je to materiál bežne používaný v strojárskom priemysle, hutníctve a v stavebníctve v oblasti izolácií. Materiál je vo forme granúl ( ako drvený polystyrén ) čo umožňuje ľahkú manipuláciu.
