Spoľahlivý detail komína: Komplexné riešenie prestupu strešnou konštrukciou

Poctivo vyhotovený krov a kvalitná strešná krytina sú gro spoľahlivej strechy. Rovnako dôležité sú však aj vhodne vybraté funkčné prvky, ako napríklad komín. Aby prechod komína strešnou krytinou nebol slabinou domu, musíte dbať nielen na jeho bezpečnú a odolnú konštrukciu, ale aj na spoľahlivé oplechovanie.

Komín prerušuje súvislú plochu strechy. To je presne moment, keď sa mení smer stekajúcej vody, vznikajú napojenia rôznych materiálov a pribúdajú miesta citlivé na pohyb, dilatáciu aj vietor. Ak je niektorá vrstva vyriešená len provizórne, problém sa nemusí ukázať hneď. Často sa prejaví až po čase - vlhkosťou v podkroví, mapami pri komíne, poškodením latovania alebo znížením životnosti tepelnej izolácie.

Bez poriadneho oplechovania strecha jednoducho nie je kompletná. Hlavnou úlohou oplechovania je ochrana strechy, respektíve jej krovu a ďalších vnútorných častí pred poveternostnými vplyvmi a teda okrem iného aj zatekaním. Oplechovať je spravidla potrebné strešné okná, výlezy a napokon aj komíny.

Prečo je oplechovanie komína také dôležité?

Oplechovanie komína zohráva kľúčovú úlohu pri zabezpečovaní ochrany strechy pred dažďom, snehom a inými nepriaznivými poveternostnými podmienkami. Pri správnom vyhotovení zabezpečuje nielen tesnosť okolo komína, ale chráni aj celú strešnú konštrukciu pred nežiaducim prenikaním vody a vlhkosti do budovy. Zanedbané oplechovanie komína bude veľmi rýchlo viesť k mnohým problémom, ktorých odstraňovanie bude nielen zdĺhavé, ale aj veľmi nákladné. Na oplechovaní sa rozhodne neoplatí šetriť. Myslite na to nielen pri novej streche, ale aj pri rekonštrukcii a nerecyklujte staré lemovanie. Nedostatky lemoviek môžete ľahko prehliadnuť a po opätovnom namontovaní už navyše nemusia spoľahlivo plniť svoju funkciu.

Funkcia a konštrukcia komína

Komín je skutočne dôležité technické zariadenie, ktoré významne ovplyvňuje prevádzkovú bezpečnosť a účinnosť vykurovacej sústavy, ekonomiku vykurovania a štandard bývania. Základnou požiadavkou na komín je odvádzanie spalín z vykurovacích zariadení, pecí a sporákov do ovzdušia, preto sa navrhujú s výrazným vyústením presahujúcim nad strešnú konštrukciu.

Regulácie a projektovanie

Podľa platnej vyhlášky č. 706/2002 Z. z. musí komín presahovať hrebeň strešnej konštrukcie najmenej o pol metra pri spotrebičoch s výkonom do 50 KW. Vyhláška č. 575/2005 Z. z. upravila výšku vyústenia spalín nad strechou podľa európskych noriem. Bez ohľadu na vodorovnú vzdialenosť osi komína od hrotu steny musí byť vyústenie minimálne 4 m nad terénom. Prevýšenie komína nad šikmou strechou musí byť najmenej jeden meter pri spaľovacích zariadeniach s výkonom do 1,2 MW. Pri zariadeniach nad 1,2 MW sú to tri metre.

Základom je kvalitný projekt. Klasický komín pozostáva z komínového telesa, komínových prieduchov, má vyberacie a vymetacie otvory a sopúchy. Pri novostavbe sa na komín kladú špeciálne požiadavky, vyhotovuje sa podľa projektovej dokumentácie alebo technologického predpisu s prihliadnutím na navrhovanú strešnú konštrukciu. Projektovú dokumentáciu však musí odsúhlasiť odborný pracovník (revízny technik), ktorý musí komín, dymovod a spôsob napojenia spotrebiča schváliť.

Typy komínov a ich materiály

Pri stavbe komína treba dodržať jeho bezpečnú vzdialenosť od horľavých látok a konštrukcií. Minimálne vzdialenosti drevených konštrukcií od povrchu komínového plášťa a od prieduchu komína určuje výrobca komínového telesa. Podľa platnej vyhlášky je to 50 milimetrov a priestor medzi komínom a horľavou plochou musí byť trvale vetraný. Komín môžete postaviť z rôznych materiálov.

• Kedysi boli najrozšírenejšie jednovrstvové komíny. Súčasným trendom sú viacvrstvové keramické komíny, ktoré vyhovujú aj požiadavkám moderných vykurovacích spotrebičov. Moderné jednovrstvové komíny sú vhodné najmä na vložkovanie (sanáciu) už existujúcich komínov. Tento systém je určený na odvod spalín s prirodzeným komínovým ťahom (podtlakom) od spotrebičov na plynné alebo tuhé palivá.
• Antikorový komínový systém je vhodný na stavbu fasádnych komínov, ale zrealizovať sa dá aj vnútri budovy. Skladá sa z jednotlivých prvkov (komínová vložka, izolačná vrstva, komínový plášť). Vonkajší nosný plášť je buď z nehrdzavejúcej ocele, medi, alebo hliníka, ktoré sú odolné proti atmosférickej vlhkosti.
• Existuje aj možnosť dvojplášťového komína s vnútornou keramickou rúrou a vonkajším keramickým opláštením z nehrdzavejúcej ocele. Má antikorové opláštenie, keramickú vložku a tepelnú izoláciu hrubú 6 cm.

Najlepšie je, ak siahnete po niektorom komínovom systéme, ktorý tvoria kompatibilné prvky. Výrazne tak skrátite čas výstavby komína a vylúčite poruchy. Systém je odolný aj proti kondenzátu, korózii či vyhoreniu sadzí. Dá sa zmeniť druh paliva a výhodou je, samozrejme, aj dlhá životnosť.

Kľúčový detail: Prestup komína strešnou konštrukciou

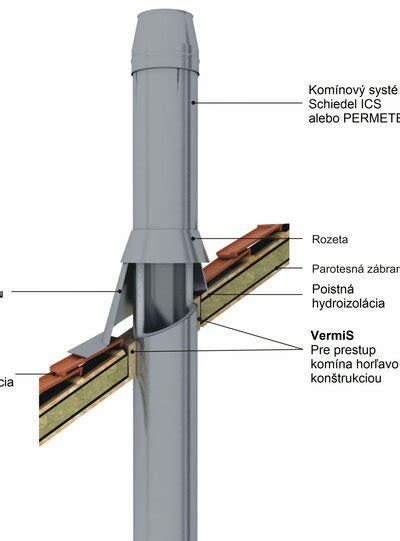

Priestup komína cez strešnú rovinu šikmej strechy predstavuje z hľadiska budúcej tesnosti pomerne náročný detail. Pozornosť sústreďte najmä na detail napojenia krytiny na komín z hľadiska hydroizolácie. Otvor v strešnej konštrukcii musí byť o tri až šesť centimetrov väčší, ako je vonkajší rozmer komína. Táto medzera sa vypĺňa nehorľavým izolačným a zároveň pružným materiálom.

V mieste, kde komín prestupuje strešnou konštrukciou, hlavu komína treba oplechovať a zabrániť tak prenikaniu vody pozdĺž nej. Pod krytinou má svoju úlohu poistná hydroizolácia. Pri komíne nesmie byť len nahrubo prerezaná a ukončená pri murive. Práve tu vznikajú skryté poruchy. Strecha zvonka vyzerá v poriadku, ale voda sa pri komíne dostáva do skladby a škody narastajú potichu.

Materiály a technologické postupy pre oplechovanie komína

Priestup komína cez strechu vyžaduje osobitnú presnosť, ako aj znalosti a skúsenosti. Oplechovanie komína je spravidla prácou pre klampiara. Tí zručnejší ho však môžu zvládnuť aj svojpomocne, no vždy je potrebné držať sa odporúčaní výrobcu strechy, prípadne výrobcu klampiarskych doplnkov. Okrem použitia vhodných materiálov na tento účel je potrebné presne dodržať predpísaný technologický postup.

Tradičné oplechovanie pomocou plechových prvkov

Oplechovanie komína je možné vyhotoviť priamo na mieste, čo je ale prácou pre veľmi zručného klampiara a tento prístup sa používal predovšetkým v minulosti. Dnešným trendom pri oplechovaní komína je výroba vytvarovaných plechov na mieru, ktoré už potom stačí iba správnym spôsobom nainštalovať. Tento spôsob samotnú prácu značne urýchľuje a zjednodušuje, čo v konečnom dôsledku znamená aj istú finančnú úsporu.

Skôr ako si necháte vyrobiť plechové prvky, je potrebné poriadne zmerať rozmery spodnej časti komína. Popri tom netreba zabudnúť na presný sklon strechy a vhodné je pri výbere klampiarskych prvkov brať do úvahy typ strešnej krytiny a sfarbenie hliníkového plechu. Na výber sú spravidla farby vzorkovníka RAL, rovnako ako aj v prípade samotnej plechovej krytiny.

Výsledkom bude štvorica presne tvarovaných lemoviek vyhotovených z kvalitného pozinkovaného plechu, ktoré tesne dosadnú na jednotlivé strany spodnej časti komína. Súčasťou tohto setu sú teda dve lemovky na bočné časti, jedna na vrchnú časť a jedna na spodnú časť. Pripravené hliníkové plechy na komín sa pomocou hmoždiniek upevňujú o spodnú časť komína, prípadne sa ešte môžu zafixovať o strešnú krytinu na to určenými montážnymi skrutkami s podložkami. Oplechovanie by sa malo vytiahnuť na konštrukciu komína aspoň do výšky 20 až 30 centimetrov nad úroveň strešnej krytiny.

Plechové oplechovanie střešního prostupu sa skladá z plechovej základne umiestnenej v rovine strechy, plechovej manžety spojené so základnou, krycieho lemovania umiestneného na prostupu. Typicky sa skladá zo spodného dielu, bočných dielov a horného (zadného) dielu:

• Spodný diel: Montuje sa na stranu komína, ktorá je bližšie k okapu strechy. Tento diel sa ukončuje na strešnej krytine a prevádza sa na konci s okapnicou.
• Vrchný diel: Montuje sa na stranu komína, ktorá je bližšie k hrebenu strechy. Tento diel sa ukončuje pod krytinou (tzv. podkrokvový priestor).
• Bočné diely: Prevádzajú sa u komína po spáde strechy a montujú sa po oboch stranách komína. Bočné oplechovanie je možné ukončiť buď pod strešnou krytinou, alebo na strešnej krytine - prevedenie plechu závisí na type strešnej krytiny. Ak sa bočné oplechovanie montuje pod krytinou, je vhodné na plechu vyrobiť tzv. zvar.
• Ukončovacie lišty: Oplechovanie sa na komíne ukončuje zo všetkých strán pomocou ukončovacej krycej lišty.

Materiál použitý na oplechovanie komína by mal byť zladený s typom strešnej krytiny, aby celok vyzeral bezchybne. Plechové oplechovanie komína dobre funguje, keď je strešnou krytinou obľúbená škridla alebo trapézový plech. Oba materiály sa vyznačujú vysokou trvanlivosťou a odolnosťou voči poveternostným podmienkam.

Prehľad materiálov pre plechové oplechovanie komína

Alternatívne riešenie: Tesniace strešné pásy

Zaujímavou alternatívou k bežnému oplechovaniu komína je použitie tesniaceho strešného pásu. Ide o asfaltovo-hliníkový tesniaci pás, ktorým je možné nahradiť plechové lemovky. Celkovo ide o veľmi jednoduché a rýchle riešenie, ktoré môže byť za určitých podmienok plnohodnotnou náhradou plechových prvkov. Opäť ale aj v tomto prípade platí, že pri montáži je kľúčová maximálna precíznosť. Stačí, aby pás nedostatočne doliehal a skôr či neskôr budete mať problémy so zatekaním.

Vhodný je napríklad vysokoflexibilný a ľahko tvarovateľný pás Tondach Tuning, ktorý je vhodný na utesnenie detailov okolo konštrukcií prestupujúcich cez strešnú krytinu, ako sú napríklad komín, stena, vikier. Je vyrobený z profilovaného hliníka s hrúbkou 0,12 mm s butylovou samolepiacou vrstvou. Hliníkový plech sa vďaka mriežkovému plisovaniu prispôsobí akémukoľvek tvaru. Lepiaca butylová hmota vytvorí pevné spojenie, ktoré odolá poveternostným vplyvom.

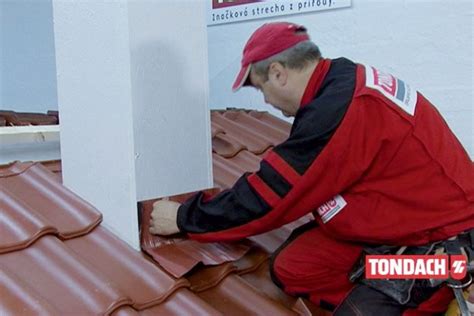

Podrobný postup aplikácie tesniaceho pásu

1. Príprava podkladu: Pred aplikáciou tesniaceho pásu okolo komína musí byť podklad suchý a bez prachu. Teplota by mala byť pri lepení tesniaceho pásu minimálne +8 °C. Všetky škridle okolo komína musia byť prichytené.
2. Odvodňovací žliabok: Nad prienikom komína cez strechu je potrebné vytvoriť odvodňovací žliabok z fólie alebo plechu.
3. Predná strana komína: Dĺžka tesniaceho pásu okolo prednej strany komína sa určí ako súčet šírky prednej strany komína a dvojcentimetrového presahu na každej strane komína (celkový presah 4 cm). Tesniaci pás sa v strede preloží. Z tesniaceho pásu sa stiahne ochranná fólia, pás sa nalepí na prednú stranu komína a na priľahlú škridlu.
4. Boky komína: Dĺžka tesniaceho pásu na boky komína sa určí tak, že sa spočíta dĺžka spodného okraja už nalepeného tesniaceho pásu, dĺžka komína a k tejto hodnote sa pripočíta 25 cm na vrchnú časť za komínom. Z tesniaceho pásu sa odstráni ochranná fólia a pás sa nalepí zvislo na bočnú stranu komína v smere od spodného okraja prednej časti.
5. Zadná časť komína (úžľabie): Nasleduje vytvorenie komínového úžľabia. Z hornej polovice tesniaceho pásu sa odstráni ochranná fólia a pás sa nalepí na komín. Následne sa odstráni tesniaci pás zo spodnej polovice tesniaceho pásu a ten sa nalepí na škridlu.
6. Predĺženie úžľabia: Podľa potreby možno predĺžiť komínové úžľabie napojením nového tesniaceho pásu. Pozdĺž spodného pásu úžľabia komína sa nalepí s presahom ďalší pás tesniaceho pásu.
7. Zakúrenie krycími lištami: Tesniaci pás sa zakončí pomocou krycích líšt. Začne sa opäť od prednej strany komína. Lišta sa odstrihne na šírku komína, ku ktorej sa pripočítal približne 1 cm na každú stranu. Lišta sa pripevní na komín pomocou tesniacich skrutiek a rozperiek tak, aby hore ležiaca profilovaná hrana prekryla tesniaci pás. Na prichytenie hornej časti tesniaceho pásu na komín je určená krycia lišta z hliníkového plechu s montážnou krycou fóliou.
8. Dodatočné opatrenia: Pri nízkych sklonoch strechy sa za komínom môže kopiť sneh, preto je potrebné prilepiť ešte jeden tesniaci pás cez ďalšiu škridlu za komínom.

Najčastejšie chyby a osvedčené postupy pri oplechovaní komína

Ošetrenie komína pomocou švíkového kovu alebo akejkoľvek inej metódy si vyžaduje precíznosť a odbornosť. Je ľahké urobiť chybu, ktorá môže neskôr, keď sa zistí, že do strechy zateká, vyvolať značné dodatočné náklady.

Časté chyby, ktorým sa vyhnúť:

• Nesprávne poradie oplechovania: Môže mať za následok zachytávanie vody cez plech alebo inú krytinu. V dôsledku toho môže voda vniknúť cez miesto napojenia oplechovania a spôsobiť zatekanie.
• Použitie nevhodných tesniacich pások: Môže mať tiež za následok budúce netesnosti.
• Príliš tuhá konštrukcia príruby: Môže spôsobiť, že sa ťažko prispôsobí tvaru komína, čo má za následok nedostatočnú tesnosť a potenciálne netesnosti.
• Nepresné vyplnenie medzier silikónom: Môže viesť k vnikaniu vody do budovy.
• Umiestnenie príliš krátkeho kusu plechu pod strešnú krytinu: Môže viesť k netesnostiam.
• Nedostatočné prispôsobenie plechu tvaru krytiny: Môže viesť k estetickým nedokonalostiam a potenciálnym netesnostiam, od ktorých je už len krôčik k zatekajúcej streche.
• Špatné napojenie na fólie/hydroizoláciu: Najčastejšia príčina problémov.
• Nedostatočné odvedenie vody v hornej časti detailu.
• Chýbajúca dilatácia.
• Nevhodné kotvenie.

Dôležitosť systémového riešenia

Najčastejšou chybou je predstava, že okolie komína vyrieši samotné oplechovanie. V skutočnosti musí fungovať celý systém. Iné riešenie si pýta betónová alebo keramická škridla a iné plechová krytina. Profil krytiny, výška vlny aj sklon strechy ovplyvňujú, aké lemovanie bude správne fungovať. Predné, bočné a zadné lemovanie musí odvádzať vodu kontrolovane mimo komína.

Zo všetkých strán komína býva najcitlivejšia práve zadná časť proti smeru stekania vody. Tu sa voda hromadí najviac a pri širších komínoch môže bez správneho detailu doslova stáť. Tento detail sa neoplatí vynechať hlavne pri väčších komínoch a na strechách, kde pri daždi steká väčší objem vody. Murivo komína, plech a krytina pracujú rozdielne. Menia objem podľa teploty, vlhkosti a ročného obdobia. Dobrý detail preto nie je len o tom, aby dnes vyzeral tesne. Musí vydržať aj pohyb materiálov v lete a zime.

Pri betónových a keramických škridlách je dôležité rešpektovať modul krytiny a spôsob uloženia jednotlivých kusov. Komín by mal byť osadený tak, aby sa detail dal vyriešiť bez zbytočného dorezávania na minimum. Pri plechovej krytine je detailovanie okolo komína veľmi citlivé na presné tvarovanie a napojenie. Plech vie byť spoľahlivý materiál, ale len vtedy, ak sú prechody vyriešené bez chýb.

Na tmelenie a opravy klampiarskych prvkov, ako sú napríklad priestupy cez strechu, oplechovanie okolo komínov, atík, ríms a podobne, je potrebné použiť klampiarsky tmel, ktorý priľne na oceľový plech, eloxovaný hliník, murivo, betón, sklo či drevo.

Odporúčania pre výber a realizáciu

Ak posudzujete ponuku na strechu, nepozerajte len na cenu samotnej krytiny. Pri komíne sú podstatné aj lemovania, tesniace prvky, fólie, pásky a spôsob ich napojenia. Ak sa už pri kalkulácii vie, kde bude komín, aký má rozmer, aký je sklon strechy a aký typ krytiny sa použije, dá sa presnejšie navrhnúť potrebné príslušenstvo. Práve pri strešných doplnkoch vzniká veľa neplánovaných nákladov.

Pri stavbe alebo rekonštrukcii býva prirodzená snaha ušetriť. No detail okolo komína je presne miesto, kde sa prílišné škrtenie rozpočtu často nevyplatí. Pre majiteľa domu je najrozumnejšie riešenie to, ktoré spojí správny výber krytiny, kompatibilné doplnky a presný výpočet materiálu. Aj preto má význam riešiť strechu ako celok, nie po častiach od rôznych dodávateľov. Ak riešite novú strechu alebo výmenu krytiny, oplatí sa dať skontrolovať aj komínové detaily už pri návrhu skladby. Strecha nemusí byť komplikovaná, keď sú správne vyriešené jej citlivé miesta. Okolie komína patrí medzi ne a zaslúži si viac pozornosti, než sa mu bežne dáva.

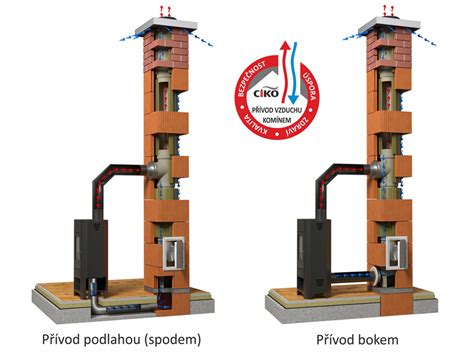

Komínové teleso by malo byť vhodné na všetky druhy palív. Zároveň by malo byť kyselinovzdorné a bezpečné proti vyhoreniu sadzí. Komínové teleso musí byť odolné aj proti vlhkosti a malo by mať prívod spaľovacieho vzduchu pre vykurovacie kotly. Vhodný výber komína zabezpečí konečnému užívateľovi tepelnú pohodu, istotu, bezpečnosť a nezávislosť.
