Energetické náklady na vykurovanie neustále rastú a motivujú spotrebiteľov hľadať riešenia, ktoré znížia mesačné účty za teplo. V dnešnej dobe mnoho ľudí pristupuje k modernizácii vykurovania, a to nielen z dôvodu cien energií a neistoty na energetickom trhu. Veľkú váhu majú aj požiadavky na ekologickú udržateľnosť bývania a tepelný komfort. Jednou z možností, ako zvýšiť efektivitu a znížiť náklady, je bivalentné (hybridné) vykurovanie - systém využívajúci dva rôzne zdroje tepla naraz.
Hybridné vykurovanie je systém, ktorý kombinuje viac zdrojov tepla tak, aby ste podľa potreby mohli medzi nimi prepínať a znížiť náklady aj emisie pri zachovaní požadovaných teplôt. Bivalentné vykurovanie označuje vykurovací systém, v ktorom spolupracujú dva rôzne zdroje tepla. V praxi ide o hybridné vykurovanie, kde sú integrované dva nezávislé zdroje tepla do jedného systému. Existujú dokonca aj trivalentné systémy využívajúce tri zdroje tepla.
Klasifikácia vykurovacích systémov sa dá urobiť podľa viacerých kritérií, ako je druh tepelného nosiča (voda, vzduch, para), druh použitého paliva (plyn, elektrina, tuhé palivo, biomasa, solárna energia, geotermálna energia) alebo spôsob prepravy pracovnej tekutiny (prirodzená alebo nútená cirkulácia). Vykurovacie systémy v súkromných domoch prešli v posledných rokoch významným vývojom. Kombinované vykurovacie systémy predstavujú inteligentný spôsob, ako spojiť výhody dvoch alebo viacerých vykurovacích technológií do jedného celku. Cieľom je dosiahnuť maximálnu energetickú účinnosť, znížiť emisie a zároveň zabezpečiť spoľahlivé a komfortné vykurovanie počas celého roka.

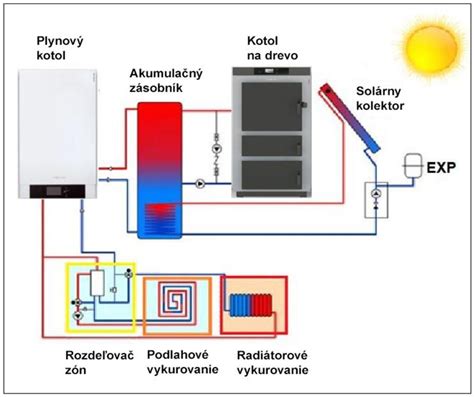

Princípy fungovania hybridných systémov
Pri bivalentných systémoch je kľúčové, aby jednotlivé komponenty boli kompatibilné a dobre zladené. Najefektívnejšie fungujú systémy, kde sú komponenty navrhnuté ako celok - často od jedného výrobcu - čo zaručuje bezproblémovú prevádzku a optimálnu reguláciu. Súčasťou takýchto systémov býva akumulačný zásobník tepla, ktorý vyrovnáva rozdiely medzi výrobou a spotrebou tepla.
Princíp fungovania hybridného systému spočíva v inteligentnom riadení. V prechodných obdobiach (jar, jeseň) môže napríklad tepelné čerpadlo samo pokryť potrebu tepla budovy. Počas chladnejších dní sa pridáva druhý zdroj - napríklad plynový kotol - ktorý pracuje súbežne alebo striedavo s tepelným čerpadlom podľa toho, čo je ekonomicky výhodnejšie. V najchladnejších zimných dňoch, keď účinnosť tepelného čerpadla výrazne klesá, preberá vykurovanie výlučne kotol ako výkonnejší zdroj. Bivalentné vykurovanie, pri ktorom sa dve technológie prevádzkujú alternatívne, sa prepína podľa situácie na jeden alebo druhý zdroj energie.
Inteligentný riadiaci systém sa postará o inteligentnú reguláciu vykurovania a prepínanie medzi zdrojmi tak, aby ste doma mali vždy optimálne teploty pri minimálnych nákladoch a s dôrazom na ekologickú prevádzku. Jednoducho si nastavíte požadované teploty počas dňa, zadáte tarify plynu a elektriny a o všetko ostatné sa postará váš inteligentný systém. Užívateľ si môže vybrať z troch rôznych módov prevádzky hybridnej jednotky: ekonomická prevádzka, ekologický mód zameraný na čo najnižšie zaťaženie životného prostredia emisiami CO2, a komfortná prevádzka.
Výhody hybridného vykurovania
Hybridné vykurovanie prináša množstvo výhod, ktoré riešia aktuálne výzvy v oblasti energetiky a bývania:
- Výrazné zníženie nákladov na energie: Hlavnou motiváciou je úspora nákladov. Kombinácia klasických palív (plyn, elektrina) s obnoviteľnými zdrojmi (slnečná energia, teplo vzduchu, vody či zeme) umožňuje pokryť značnú časť spotreby lacnejším alebo bezplatným teplom. Napríklad pri využití solárnych kolektorov v kombinácii s plynovým kotlom možno znížiť náklady na vykurovanie a ohrev vody až o 50 %. V dobre navrhnutých systémoch plynový kotol dopĺňa tepelné čerpadlo len v čase, keď by prevádzka čerpadla bola neúmerne drahá alebo neefektívna, čím sa vždy zvolí momentálne najlacnejší zdroj tepla.
- Vyššia energetická účinnosť a ekologickosť: Tým, že sa využívajú obnoviteľné zdroje vždy, keď je to možné, klesá spotreba fosílnych palív. Výsledkom je nielen úspora peňazí, ale aj nižšie emisie škodlivín a skleníkových plynov. Hybridné systémy dokážu inteligentne kombinovať zdroje tak, aby každý pracoval v optimálnom režime - ak jeden zdroj nemôže dodávať energiu, druhý ho zastúpi, a naopak, pri ideálnych podmienkach pre obnoviteľný zdroj sa zníži výkon konvenčného kotla. To všetko prispieva k šetreniu palív a ochrane životného prostredia.
- Vždy dostatok tepla a spoľahlivosť: Dva nezávislé zdroje tepla znamenajú aj vyššiu istotu vykurovania. V prípade výpadku alebo údržby jedného zdroja môže dočasne zaskočiť druhý. Taktiež v extrémnych mrazoch alebo naopak pri nečakane teplom počasí dokáže systém lepšie reagovať.
- Flexibilita a moderné funkcie: Moderné hybridné kotly a regulácie umožňujú pokročilé riadenie celého systému. Optimalizácia prebieha automaticky na základe vonkajšej teploty, cien palív alebo nastavených priorít. Mnohé systémy možno ovládať na diaľku cez internet alebo smartfón, čo uľahčuje dohľad nad vykurovaním. Pokiaľ súčasťou systému je tepelné čerpadlo, to môže v letných mesiacoch pracovať v režime chladenia, čím dokáže zastúpiť klimatizáciu.
- Plnenie energetických noriem a dotácie: Hybridné systémy pomáhajú spĺňať sprísňujúce sa energetické a ekologické normy. Na Slovensku platia pre nové budovy prísne požiadavky na energetickú hospodárnosť (tzv. štandard nearly zero energy buildings), ktoré prakticky vyžadujú využitie obnoviteľných zdrojov. Vďaka hybridnému vykurovaniu tak investor ľahšie splní legislatívne kritériá a môže zároveň čerpať dostupné dotácie na OZE (obnoviteľné zdroje energie).
Nevýhody hybridného vykurovania
Žiadne riešenie nie je dokonalé. Hybridné systémy majú aj svoje úskalia:
- Vyššie počiatočné investície: Zaobstaranie dvoch zdrojov tepla a potrebného príslušenstva (zásobníky, riadiaca jednotka, čerpadlá, ventily atď.) znamená vyššiu obstarávaciu cenu. Návratnosť investície závisí od ceny palív a získaných úspor, často sa však pohybuje v horizonte niekoľkých rokov. Okrem zariadení treba investovať aj do kvalitného projektu a montáže.
- Technická náročnosť a priestor: Hybridný systém je zložitejší na inštaláciu aj reguláciu. Je nutná prepracovaná projektová dokumentácia, ktorá detailne rieši zapojenie, reguláciu a prevádzkové stavy počas celého roka. Takisto je potrebné miesto pre dve technológie - napríklad kotolňa musí pojať kotol aj tepelné čerpadlo, akumulačné nádrže, solárne zásobníky a podobne.
- Zložitejšia obsluha a servis: Hoci bežná prevádzka je plne automatická, systém vyžaduje zdatnejšieho servisného technika, ktorý rozumie obom zdrojom aj ich regulácii. Údržba môže byť o niečo náročnejšia - napríklad je potrebné servisovať nielen kotol (čistenie horáka, revízie), ale aj tepelné čerpadlo či solárny systém (kontrola nemrznúcej zmesi, tesnosti, čerpadiel).
Napriek týmto nevýhodám stále platí, že pri správnom návrhu bivalentný systém prinesie užívateľovi vysoký komfort a dlhodobé úspory. Kľúčové je nechať si vypracovať kvalitný projekt a zveriť montáž odbornej firme.
Typické kombinácie zdrojov tepla v hybridných systémoch
Bivalentné vykurovanie umožňuje rôzne kombinácie zdrojov. Výber závisí od dostupnosti palív, požiadaviek objektu a preferencií investora.

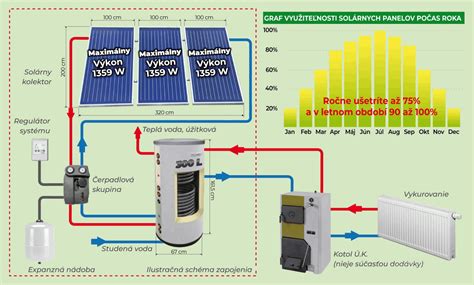

Solárna termika a plynový kotol
Kombinácia solárnej termiky a plynového kotla patrí k najrozšírenejším hybridným systémom. Solárne kolektory fungujú ako primárny zdroj tepla pre ohrev teplej úžitkovej vody a čiastočne aj ako podpora vykurovania, pokiaľ je dostatok slnečného žiarenia. V letných mesiacoch dokážu dobre navrhnuté kolektory pokryť väčšinu spotreby teplej vody v domácnosti - ročne až okolo 60-70 % potreby ohrevu vody. Plynový kotol v tomto systéme slúži ako doplnkový špičkový zdroj, ktorý sa automaticky zapne pri nedostatku slnečnej energie - napríklad v zimných mesiacoch, v noci alebo pri dlhodobo zamračenom počasí.
Regulácia zabezpečuje, že solárny okruh beží vždy, keď kolektory dosahujú vyššiu teplotu než voda v zásobníku. Táto kombinácia prináša výrazné úspory plynu - solárne teplo je „zadarmo“ - a šetrí kotol, ktorý v lete nemusí vôbec bežať. Mnohé bytové domy či hotely využívajú solárne kolektory na strechách na ohrev vody, zatiaľ čo centrálna plynová kotolňa slúži ako záloha v nepriaznivom počasí.
Tepelné čerpadlo a plynový kotol
Stále populárnejším riešením je hybridný systém s tepelným čerpadlom a plynovým kotlom. V podstate ide o duálne vykurovanie - elektricky poháňané tepelné čerpadlo (typicky vzduch-voda) pokrýva základnú potrebu tepla a plynový kondenzačný kotol sa pripája len v špičkách alebo pri veľmi nízkych vonkajších teplotách. Táto kombinácia efektívne využíva prednosti oboch zdrojov: tepelné čerpadlo pracuje s vysokou účinnosťou, pokiaľ vonkajšie teploty neklesnú pod bod, kde jeho výkon výrazne slabne. V chladných dňoch, keď by čerpadlo muselo bežať nepretržite s nízkym výkonom, je ekonomickejšie zapojiť kotol, ktorý spoľahlivo zabezpečí potrebný tepelný výkon.
Moderné varianty týchto systémov sa nazývajú aj hybridné tepelné čerpadlá - niektorí výrobcovia ponúkajú kompaktné jednotky, ktoré v sebe integrujú tepelné čerpadlo aj plynový kotol v jednom zariadení. Regulátor priebežne sleduje teplotu vonku a cenu energií a volí optimálny režim. Výhodou tohto riešenia sú nižšie prevádzkové náklady v porovnaní s čistým plynovým vykurovaním - štúdie uvádzajú úsporu paliva okolo 10-30 % v závislosti od klímy. V staršom rodinnom dome s radiátorovým vykurovaním možno ponechať pôvodný plynový kotol, ale doplniť k nemu tepelné čerpadlo vzduch-voda, čím sa ušetrí na plyne, no zachová istota tepla aj počas silnej zimy.
Tepelné čerpadlo vs. pec - čo je LEPŠIE?
Solárne kolektory a kotol na biomasu (drevo, pelety)
V oblastiach s dobrou dostupnosťou dreva či peliet sa využíva aj kombinácia solárnych kolektorov a kotla na biomasu (drevo, pelety). Solárne kolektory zabezpečujú ohrev teplej vody a prípadne podporu vykurovania, zatiaľ čo kotol na biomasu dodáva teplo v období, keď slnko nestačí. Biomasa je takisto obnoviteľný zdroj tepla, takže celý systém môže byť takmer bez fosílnych palív.
Špecifikom tejto kombinácie je, že kotly na biomasu nedokážu tak pružne regulovať výkon ako plynové kotly. Preto sa v týchto systémoch takmer nevyhnutne inštaluje veľký akumulačný zásobník. Ten umožňuje kotlu bežať dlhšie v kuse a do vykurovania sa z neho odoberá teplo podľa potreby aj v čase, keď kotol dohorí. Tým, že oba zdroje sú obnoviteľné, ide o mimoriadne ekologické riešenie s minimálnymi emisiami. Na vidieku, kde má majiteľ k dispozícii lacné drevo, môže spojiť vedomosti tradičného kúrenia drevom so solárnou technológiou.
Solárne kolektory a tepelné čerpadlo
Kombinácia solárnych kolektorov s tepelným čerpadlom spája dva moderné obnoviteľné zdroje. Výhodou tepelného čerpadla vzduch-voda je, že nevyžaduje palivo ani zásobník paliva, a teda má nižšie priestorové nároky. Solárne panely zasa dodávajú tepelnú energiu s nulovými nákladmi počas slnečných dní. V tejto kombinácii spravidla tepelné čerpadlo plní úlohu hlavného zdroja pre vykurovanie aj ohrev vody, zatiaľ čo solárne kolektory fungujú ako podporný zdroj, ktorý znižuje spotrebu elektriny tepelného čerpadla. V lete môžu kolektory plne pokryť ohrev vody, takže čerpadlo nemusí vôbec bežať.
Regulácia je navrhnutá tak, aby solárna energia bola využitá vždy, keď je dostupná v dostatočnej intenzite. Ak solárny ohrev nestačí dosiahnuť požadované teploty, automaticky sa spustí tepelné čerpadlo a dohřeje vodu na nastavenú úroveň. V porovnaní s kombináciou s plynom či biomasou ide o systém úplne bez lokálnych emisií, keďže ani jeden zdroj nespaľuje palivo. Nevýhodou sú však plne elektrické potreby, preto sa často uvažuje o doplnení aj fotovoltických panelov, ktoré vyrábajú elektrinu pre pohon tepelného čerpadla. V nízkoenergetických domoch s podlahovým kúrením je táto kombinácia veľmi lákavá.
Plynový kotol a kotol na tuhé palivo
Hybridný systém nemusí vždy zahŕňať obnoviteľný zdroj v pravom zmysle - pomerne bežná je aj kombinácia plynového kotla a kotla na tuhé palivo (drevo, uhlie, brikety). Dôvodom sú najmä ekonomické a prevádzkové aspekty: vykurovanie drevom či uhlím môže byť lacnejšie, avšak vyžaduje obsluhu, kým plyn poskytuje pohodlie automatickej regulácie. V bivalentnom zapojení tak drevosplyňovací kotol môže slúžiť ako hlavný zdroj počas veľmi chladných dní alebo v časoch, keď je majiteľ doma a môže prikladať, zatiaľ čo plynový kotol udržuje teplotu automaticky. Toto riešenie síce neznižuje emisie CO2, no môže výrazne znížiť náklady pre užívateľa, ktorý vie flexibilne voliť zdroj podľa ceny paliva. Navyše poskytuje istotu tepla aj pri výpadku plynu alebo elektriny - kotol na tuhé palivo v gravitačnom zapojení môže fungovať aj bez elektrického prúdu.
Tepelné čerpadlo a elektrický kotol
V kategórii bivalentných systémov treba spomenúť aj kombináciu tepelného čerpadla s elektrickým kotlom alebo špirálovým ohrievačom. V podstate ide o špecifický prípad hybridu, kedy druhá časť systému nie je plynový kotol, ale elektrický zdroj tepla. Najčastejšie sa s tým stretneme pri tepelných čerpadlách vzduch-voda, ktoré majú vnútri integrované elektrické výhrevné teleso (špirálu). To slúži ako záložný zdroj pre prípady, keď vonkajšia teplota klesne tak nízko, že výkon čerpadla už nestačí pokryť tepelné straty domu. Výhodou tohto riešenia je jednoduchšia inštalácia a úplná eliminácia lokálnych emisií. Nevýhodou sú vyššie náklady na elektrinu, preto sa elektrický dohrev používa skôr ako núdzové riešenie alebo na pokrytie krátkodobých špičiek. V domoch bez plynovej prípojky však ide o rozumnú kombináciu - väčšinu roka ide úsporné tepelné čerpadlo a len počas pár najchladnejších dní vypomôže elektrokotol.
Kombinovaná výroba tepla a elektriny (KVET) - Kogenerácia
Kombinovaná výroba je technologický proces, pri ktorom súčasne prebieha výroba elektriny a tepla. V centrálnych elektrárňach sa teplo pri výrobe elektriny stráca ako odpadové teplo. Na druhej strane, pri princípe kombinovanej výroby elektriny a tepla (KVET) sa odpadové teplo využíva na vykurovanie a prípravu teplej vody. Preto je ich celková účinnosť oveľa vyššia, ako keď sa elektrina a teplo vyrábajú oddelene. Okrem toho pri prenose energie nevznikajú žiadne straty. Je to spôsobené tým, že elektrina sa vyrába tam a vtedy, keď je skutočne potrebná.
Hlavný dôvod pre použitie kogeneračných jednotiek, t.j. zariadení pre kombinovanú výrobu tepla a elektrickej energie, je vyššia účinnosť premeny energie (v palive) na inú formu energie, v tomto prípade na tepelnú a elektrickú. Pri kombinovanom spôsobe výroby energie dochádza k šetreniu primárnej energie až o 40%, v porovnaní s oddelenou výrobou tepla a elektriny. Priamym dôsledkom šetrenia primárneho paliva je pokles emisií, ktoré vznikajú pri horení. So systémom kombinovanej výroby tepla a elektrickej energie ušetríte až 40 percent energie, výrazne znížite emisie CO₂, a tým významne prispejete k ochrane klímy. Zároveň sa vylepšia hodnoty bilancie škodlivín. Moderné spôsoby odstraňovania škodlivín (zo spalín) držia emisie ako NOx, CO, CO2, SO2 na veľmi nízkych úrovniach. To je možné docieliť (spaľovací motor) sériovo zapojeným trojcestným katalyzátorom s Lambda sondou.

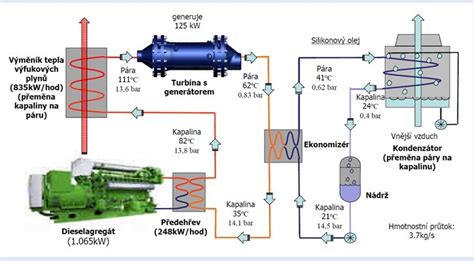

Princíp fungovania kogeneračných jednotiek
Celý systém výroby elektrickej energie v plynových motoroch je založený na princípe premeny tepelnej energie na mechanickú prácu a následne prostredníctvom generátora na elektrickú energiu. Palivo (najčastejšie zemný plyn) sa privedie do spaľovacieho motora, kde dôjde k jej premene na tepelnú energiu a jej časť (približne 30% - 40%) sa premení na mechanickú energiu. Synchrónny generátor je poháňaný cez mechanickú spojku a vygeneruje elektrickú energiu, ktorá sa prostredníctvom transformátora ďalej využije priamo na mieste, alebo sa predá do rozvodnej elektrickej siete.
Zvyšná využiteľná časť tepelnej energie (50% - 60%) sa za pomoci sústavy výmenníkov využije na ohrev vody, resp. iného technologicky vhodného média. Pre maximálne využitie tepla, ktoré uniká do priestoru okolo kogeneračných jednotiek je inštalovaná vzduchotechnika pre ohrev miestnosti centrálnej kotolne. Kogeneračné jednotky dodávajú teplo a elektrickú energiu s celkovou účinnosťou 91,7%.
Porovnanie účinnosti výroby energie: Samostatná vs. Kombinovaná výroba (KVET)
| Spôsob výroby energie | Účinnosť elektriny (približná) | Účinnosť tepla (približná) | Celková účinnosť (približná) | Úspora primárnej energie (v porovnaní s oddelenou výrobou) |
|---|---|---|---|---|
| Samostatná výroba (elektráreň + kotol) | 35-40% | 80-90% | ~70% (v súčte) | N/A |
| Kombinovaná výroba (KVET) | 30-45% | 50-60% | Až 91.7% | Až 40% |
Význam a použitie kogeneračných jednotiek
V súvislosti s prechodom na novú energetiku a rastúcimi cenami elektrickej energie je decentralizovaná výroba elektrickej energie čoraz dôležitejšia. Kogeneračné jednotky sú dôležitými stavebnými prvkami na dosiahnutie úspešnej energetickej transformácie. V prípade nedostatku kolísavej výroby elektrickej energie (napr. z veterných alebo fotovoltických elektrární) môžu systémy s kombinovanou výrobou tepla a elektriny významne prispieť k pokrytiu dopytu. Keďže sa tak deje lokálne a energia sa vyrába na mieste, znižuje sa tým aj tlak na rozvodné siete.
Plynová kogeneračná jednotka vyrába súčasne teplo a elektrickú energiu. V závislosti od výkonu je vhodná pre väčšie obytné budovy a obytné komplexy, ako aj pre komerčné podniky a komunálne projekty. Keďže výkon sa navrhuje podľa základného zaťaženia, teda priemernej potreby tepla počas roka, kogeneračná jednotka v obytných budovách sa často kombinuje s kotlom na špičkové zaťaženie. Tým sa zabezpečí dostatok tepla aj v zime. Kompaktné zariadenia Vitobloc 200 sú navrhnuté ako decentralizované kogeneračné jednotky s orientáciou na vykurovanie. Tieto relatívne malé jednotky vyrábajú elektrickú energiu na princípe kombinovanej výroby tepla a elektrickej energie na spotrebu na mieste. Všetka nepotrebná energia sa exportuje do verejnej siete a dodávateľ elektrickej energie za ňu poskytuje príslušnú odmenu.
Ďalšou výhodou, ktorá vyplýva z používania tejto inovatívnej technológie, je väčšia nezávislosť od energetických podnikov a ich rastúcich cien elektrickej energie. Ak vyrobenú energiu spotrebujete, bude vás stáť len približne tretinu bežnej sadzby za elektrinu. Viessmann má viac ako 25 rokov skúseností v oblasti účinných plynových kogeneračných systémov. V závislosti od typu ich možno bez problémov prevádzkovať na zemný a/alebo kvapalný plyn. V prípadoch, kedy je potreba stabilnej dodávky tepla sa ako ekonomicky výhodné riešenie potvrdzuje spojenie výroby tepla a elektrickej energie v kogeneračnej jednotke na báze zemného plynu.
Praktické aspekty a moderné trendy
Segment vykurovania, vetrania a klimatizácie (HVAC) prechádza dynamickým vývojom. Záujem o tepelné čerpadlá v sektore prudko stúpol. Dôvodom sú snahy znižovať emisie skleníkových plynov, ale aj rastúce ceny energií či neistota ohľadom dodávok plynu. Efektívnym riešením môže byť hybridný systém, ktorý z jednotlivých zdrojov vyťaží maximum. Hybridná jednotka je zariadením na výrobu tepla alebo chladu, ktoré zahŕňa viacero tepelných zdrojov používajúcich rôzne palivá, napríklad plyn, olej či pelety. Podstatou hybridnej prevádzky je, že celý systém riadi hybridná regulácia na tepelnom čerpadle.
Zmysel preto dáva balíkové riešenie, kedy tepelné čerpadlo vstupuje do vykurovacieho systému spolu s fotovoltikou. Rostúci počet fotovoltických inštalácií prirodzene otvára otázku efektívneho využitia vyrobenej elektriny. Batériové úložiská sa stávajú kľúčovým prvkom modernej energetiky. Úložiská pomáhajú riešiť problém, kam s nespotrebovanou elektrinou. Vlastnú elektrinu si vyrobiť dokážete, na rozdiel od plynu, čím sa zvyšuje energetická bezpečnosť domácnosti.
Technológia umožňuje kombinovať tepelné čerpadlo s ďalšími zdrojmi vykurovania. Výhodou hybridnej prevádzky je, že umožňuje integrovať tepelné čerpadlá do vykurovacích systémov nielen v nových budovách, ale aj v tých objektoch, ktoré prechádzajú obnovou. Pri návrhu úsporného vykurovania s viacerými zdrojmi tepla je potrebné zohľadniť vlastnosti vykurovanej budovy (napr. izolácia, podlahová plocha), existujúci vykurovací systém, dostupnosť energetických zdrojov (plynová prípojka) aj vaše individuálne požiadavky. Prechod na hybridné vykurovanie nemusí vyžadovať rozsiahle rekonštrukcie, často postačí rozšírenie či modernizácia - napr. obstaranie tepelného čerpadla k plynovému kotlu.
