Dôležitosť a hrúbka tepelnej izolácie pod podlahovým vykurovaním

Pri inštalácii podlahového kúrenia je kľúčové správne navrhnúť celkovú skladbu podlahy, pričom tepelná izolácia hrá jednu z najdôležitejších úloh. Správne zvolená izolácia nielenže zabraňuje úniku tepla smerom nadol, ale tiež optimalizuje výkon vykurovacieho systému a prispieva k celkovej energetickej efektívnosti budovy. Až 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy. Inštalácia podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie. Preto je nevyhnutné venovať dostatočnú pozornosť jej výberu a hrúbke.

Príprava podkladu pre podlahové vykurovanie

Špecifiká spodnej konštrukcie sú pri pokládke podlahového kúrenia zásadné. Podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Podkladový betón je vlastne nosnou časťou, ktorá vytvára podklad pre vrstvy samotnej vykurovacej podlahy. Pri jej posudzovaní si treba uvedomiť, že zaliatím rúrok do 4 až 6 cm vrstvy betónu, bude zaťažená hmotnosťou 80 až 100 kg.m^-2, a preto musí byť nosná. Zloženie podkladového betónu musí zodpovedať normovým predpisom. Odchýlky od predpisov sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou.

Povrch pre vykurovaciu podlahu musí byť rovný. Pre medzné odchýlky od celkovej a miestnej rovinnosti povrchu vodorovných plôch platia ustanovenia STN 73 0225. Podlahu bezpodmienečne treba zbaviť prípadných nerovností, musí byť absolútne čistá, nesmú sa na nej nachádzať žiadne ostré predmety.

Tepelná izolácia a systémové dosky

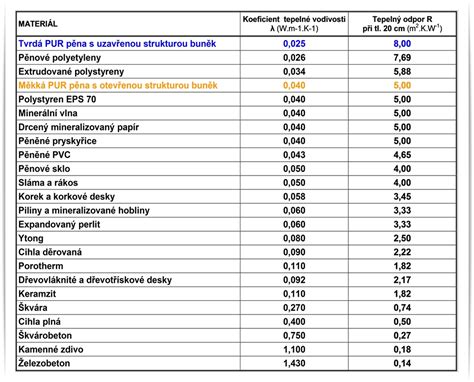

Izolácia pod podlahovým vykurovaním musí okrem izolačných vlastností spĺňať aj ďalšie požiadavky, ktoré vyplývajú z bezpečnej a spoľahlivej prevádzky vykurovacej podlahy. Ide najmä o dostatočnú pevnosť a malú stlačiteľnosť požadovaného materiálu. Tepelná izolácia pod vykurovacou podlahou by mala byť z tvrdej tepelnoizolačnej peny. Najúčelnejšie sú tabule z penového polystyrénu alebo z tvrdého polyuretánu. Ich hustota má byť 20 kg.m^-3, stlačiteľnosť nesmie prekročiť 5 mm.

Ako tepelné izolácie sú vhodné aj matrace alebo tvrdé tabule na báze minerálnych vlákien. Tu však treba počítať s určitou stlačiteľnosťou pri montáži (ušliapanie). Táto skutočnosť sťažuje montáž rúrok pomocou špeciálnych príchytiek. Pri betónovaní pretekajúca zmesová voda spôsobuje stratu elasticity tepelnoizolačnej rohože. Možno však aplikovať aj iné materiály, napr. expandovaný perlit ľahko premiešaný s vápenným mliekom vo vyschnutom stave dobre nahradí tvrdé organické peny.

Akustickú a tepelnú izoláciu dodávajú výrobcovia aj ako základnú dosku podlahového vykurovacieho systému. Vonkajšie hrany dosky sú profilované. Pri ukladaní vrstvy do seba pevne zapadajú a vytvárajú súvislú izolačnú vrstvu bez škár. Akustická a tepelná izolácia sa projektujú podľa požiadaviek noriem o tepelnej a akustickej ochrane budov.

Systémové dosky pre podlahové kúrenie

Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30 mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m².K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30 mm je zabezpečený útlm požadovaných 28 dB.

Existuje niekoľko druhov systémových dosiek. Z hľadiska funkčnosti a typu montáže ich delíme na systémové dosky s výstupkami a tzv. systémové dosky tacker. Kým pri prvej je vykurovacia trubka vtláčaná priamo medzi výstupky, pri druhom type je doska rovná a prichytávame rúrku príchytkami. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.

Hrúbka izolácie pre rôzne typy priestorov

Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m².K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100 mm. Použijeme teda 30 mm systémovú dosku a podložíme ešte 70 mm prídavnej izolácie.

Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30 resp. 100 mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100 kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300 kPa a viac). Aktualizácia blogu: Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020.

Platí zásada, čím viac tepelnej izolácie, tým lepšie. Odborníci odporúčajú použiť aj prídavnú izoláciu - v obľube je tvrdý polystyrén. Pri podlahovom kúrení je ideálna hrúbka izolačnej dosky 58 mm a hore patrí aspoň 50 mm betónu.

Ukladanie inštalačných rozvodov v izolácii

Práve do vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, resp. častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.

Opatrenia pri kladení polystyrénu na hydroizoláciu

Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.

Hydroizolácia a tepelnoreflexná fólia

Ak sa podlaha kladie na podklad, ktorý je v prostredí s možnosťou prenikania vlhkosti do jej konštrukcie (napr. nepodpivničené priestory), treba pred uložením tepelnej izolácie dôkladne izolovať proti prenikaniu zemnej vlhkosti. Všetky miestnosti, ktorých podlaha leží priamo na zemi, musia sa opatriť vlhkostnou batériou.

Hydroizolácia je spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Na tento účel sa odporúča používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm, vo veľmi nepriaznivom prípade 2 x 0,2 mm, ktorú možno zvárať. Okrem funkcie vyplývajúcej z názvu má táto fólia aj separačný účinok. Najlepšie sa osvedčili PE a PVC fólie, a to pre svoju dobrú priľnavosť a elasticitu. Asfaltované lepenka na tento účel nevyhovuje pre svoju tvrdosť a pomerne vysokú cenu, preto sa neodporúča ju použiť pri montážnom postupe podlahového kúrenia.

Po klasickej izolácii nasleduje tá reflexná, k nej sa najčastejšie používa hliníková fólia. Časť tepla odovzdávaného vykurovacími rúrkami a cez vykurovací betón vyžarovaného smerom nadol je po prechode transparentnej odraznej vrstvy reflektovaná od nasledovnej mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelnoreflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.

Roznášacia vrstva - poter

Betónová mazanina, ktorá sa používa pri podlahovom vykurovaní je zhodná s bežne používanými betónovými mazaninami. Prímesi uľahčujú spracovanie zmesi a spôsobujú lepšiu plasticitu, čo umožňuje lepšie obalenie rúrok. Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Mokrý spôsob vyžaduje zvýšenie hrúbky na 65 až 70 mm.

Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65 mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45 mm, čiže napr. pri použití systémovej dosky s výstupkami sú do hrúbky 65 mm zarátané už aj samotné výstupky s uloženou rúrkou. Myslite na to, že poterom dorovnávame aj prípadné nerovnosti podkladu, takže jeho hrúbku svojvoľne nezmenšujte, aby sa nestalo, že v určitých miestach nebude krytie dostatočné. Vyššie teploty vykurovacej vody v rúrkovom okruhu nemajú negatívny vplyv na kvalitu betónu. Teploty do 60 °C nemajú negatívne účinky na trvanlivosť betónu.

Anhydritový poter ako alternatíva

Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35 mm, vzhľadom na množstvo výrobných procesov však odporúčame celkovú hrúbku prekonzultovať priamo s dodávateľom anhydritových poterov.

Základné rozdiely medzi klasickým cementovým poterom a anhydtritovou zmesou sú hlavne v prestupe tepla. Anhydrit nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Anhydridové podlahové mazaniny sa môžu použiť iba vtedy, keď sa na uchytenie rúrok nepoužil kovový materiál, napr. kari-sieť, keďže sadra má na kov korozívne účinky. Jej technológia je opísaná v odbornej literatúre.

Ako plastifikátor sa môže používať latex (opatrne). Duvilax sa neodporúča, pretože v prípade miestnej poruchy zapríčinenej neopatrnosťou používateľa sťažuje vysekanie časti betónového lôžka. Na uľahčenie spracovateľnosti a zlepšenie plasticity môžu sa pridávať plastifikátory, ktoré nepôsobia deštruktívne na materiály vykurovacieho registra.

Dôležitosť ošetrenia betónu a dilatačných škár

Obzvlášť dôležité je ošetrenie betónu po nanesení na podlahu. Čerstvo nanesená betónová vrstva sa musí minimálne 10 dní chrániť pred nadmerným vysúšaním. Betónová zmes nesmie byť tečúca. Je mylné myslieť si, že je lepšie, keď je zmes dobre mokrá, lepšie zatečie medzi a pod rúrky.

Betónové lôžko musí mať dilatačné škáry, ktoré sa musia urobiť tak, aby umožňovali rozpínanie podlahy. Dilatačné škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Škáry sa musia vyplniť elasticko-plastickou masou, príp. sa do nich musia zabudovať špeciálne škárové profily. Statické prvky vo vykurovacom betóne (napr. nosné armatúry) treba v mieste dilatačnej škáry prerušiť. Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby podľa možnosti čo najmenej rúrok prechádzalo cez dilatačnú škáru.

Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka okrajových izolačných pásov by mala byť 5 mm. Okrajové dilatačné škáry musia byť vytvorené na všetkých rozhraniach podlahy a stavebných prvkov (stien, nosníkov, dverí, schodísk atď.), pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné. Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením, totiž zabraňuje praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté.

Podlahová krytina nad podlahovým vykurovaním

Podlahová krytina vytvára vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou v montážnom postupe podlahového kúrenia. Tepelný odpor tejto vrstvy Rkr musí vyhovovať požiadavke Rkr = 0,15 m²K.W^-1. Väčšie tepelné odpory pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny.

Z hľadiska prestupu tepla je najvýhodnejšia keramická dlažba, zatiaľ čo najhoršie výsledky dosahuje plávajúca podlaha s použitím penovej podložky. Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s penovou podložkou a parkety z mäkkého dreva. Kvôli lepšiemu prestupu tepla sa krytina nekladie na povrch podlahy voľne. Odporúčame ju fixovať lepením alebo kladením do vrstvy cementového poteru, príp. Podlahová krytina sa ukladá po 28 dňoch od nanesenia betónovej mazaniny.

Najvhodnejšie podlahové krytiny pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice. Parkety sa pre lepší prestup tepla vyberajú z tvrdého dreva. Ich hrúbka nemá byť väčšia ako 8 mm. Vlysky sú menej vhodné. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka má byť maximálne 5 mm. Druh podlahoviny je akceptovaný pri dimenzovaní podlahy. Preto pri realizácii nie je prípustné aplikovať podlahovinu s iným tepelným odporom. Použitý druh podlahoviny zvyčajne býva funkciou špecifickej tepelnej straty miestnosti. Ďalším rozhodujúcim faktorom pri výbere podlahoviny býva požiadavka investora.

Z hľadiska vlhkostných aspektov sa neodporúča podlahovina na báze prírodného dreva (parkety, dlážky), i keď to tepelnotechnické kritériá nevylučujú. Protichodné vlhkostné pomery, v ktorých sa ocitne drevená podlahovina na vykurovacej ploche v letnom a zimnom období, značne namáhajú tento materiál (dilatácia a kontrakcia s následným zatmelením škár), a spôsobujú jeho predčasné opotrebovanie. Pre horšiu znášanlivosť teplotného namáhania podlahovín (zmrašťovanie) na báze PVC, sa tieto takisto neodporúčajú. Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napr. laminátová podlaha uložená na podložke, ktorá je nežiadúcim izolantom.

Na nášľapnú vrstvu nám stačí rezervovať 10 mm. Vo väčšine prípadoch je táto hrúbka dostačujúca, samozrejme pokiaľ si vyberiete podlahu masívnejšiu použite jej skutočnú hrúbku. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15 mm. Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov. Podlahovú krytinu nemusíte pred samotnou inštaláciou na podlahové kúrenie nijako špeciálne ošetriť. Dôležitý je však výber konkrétnej podlahy tak, aby zvládala nároky na podlahové kúrenie.

Špecifiká elektrického infračerveného podlahového vykurovania

Pri výbere výkonu na meter štvorcový infračerveného vykurovacieho systému sa musíme riadiť predovšetkým izoláciou budovy. Výkon infračervenej vykurovacej fólie neovplyvňuje typ podlahy, ale miesto inštalácie - strop a steny vyžadujú vyšší výkon. Aký má byť výkon vykurovacej fólie pre laminátové plávajúce podlahy? Aký pre vinylové? Čo tak iná podlaha? Má typ podlahy vplyv na výber výkonu vykurovacej fólie? V ponuke sú štandardné výkony 60 W/m², 80 W/m², 140 W/m². Nelíšia sa cenou, ale budú sa líšiť prevádzkou. Ktorý si vybrať?

Zateplenie, resp. úroveň izolácie má vplyv na výkon vykurovacej fólie. Nové domy postavené podľa parametrov A0 sú vždy vhodné na inštaláciu vykurovacej fólie s výkonom 80 W/m². Ako sme už uviedli, výkon vykurovacej fólie sa vyberá predovšetkým z hľadiska tepelnej izolácie objektu. Ak je dom dobre zateplený, znamená to, že z neho uniká malé množstvo tepla - vtedy je správnou voľbou vykurovacia fólia s nižším výkonom. Ak je naopak dom zle zateplený, tak z neho uniká veľké množstvo tepla a naša vykurovacia fólia musí mať vyšší výkon, aby vyššia výhrevnosť kompenzovala rýchlosť tepelných strát. To je to, čo v praxi odlišuje vykurovacie fólie rôznych výkonov: rýchlosť ohrevu.

Nezabúdajme, že výberom elektrického vykurovania s infračervenými vykurovacími fóliami znižujeme množstvo tepla unikajúceho z domu teplým vzduchom, pretože systém priamo ohrieva predmety v miestnosti. Vinylové panely sú veľmi flexibilné, preto vykurovacia fólia a pod ňou použitá podložka, musia byť dostatočne tuhé, aby zabezpečili odolnosť systému na úrovni „nainštalujte a zabudnite“. Preto sa odporúča použiť vykurovaciu fóliu HD-PRO, ktorá za svoju tuhosť vďačí hrúbke 0,5 mm.

Termostat na elektrické podlahové vykurovanie má možnosť nastavenia maximálnej teploty podlahy a vždy sa inštaluje so snímačom teploty podlahy. Informácie o maximálnej, povolenej teplote nájdete zvyčajne u výrobcu podlahy. Pri rozhodovaní sa o vykurovacích fóliách je potrebné dbať na ich výkon z dôvodu následných nákladov na používanie infračerveného vykurovacieho systému. Môže sa ukázať, že nie je potrebné inštalovať vykurovaciu fóliu s výkonom 140 W/m² a zbytočne platiť za veľký hlavný istič. Začať treba tým, že vykurovacie fólie sa neinštalujú priamo pod dlažbu. Ak chceme, aby bola vykurovacia fólia pod dlažbou, je to možné, ale len tým spôsobom že ju nainštalujeme pod poter. Výkon vykurovacej rohože je 150 W/m² a jej výhodou je aj flexibilita. Rohož bude dobre fungovať s keramickými, gresovými alebo kamennými dlaždicami.

Montáž a skúšobná prevádzka podlahového vykurovania

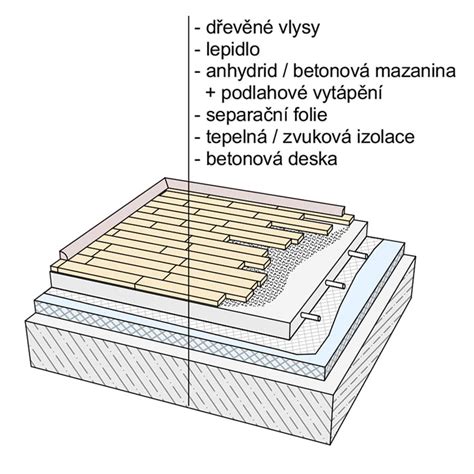

Hneď ako máte povrch takto pripravený, položíte naň nepriepustnú fóliu, nasleduje polystyrén, a potom ukladáte vrstvu fólie s kotevnou sieťou na upevnenie rúrok. Potom nasleduje pokládka izolačného materiálu, ani tu nezabúdajte na hrany na stene. Betónovanie sa robí pri natlakovanom stave rúrok skúšobným pretlakom. Akýkoľvek výraznejší pokles tlaku v systéme môže znamenať porušenie rúrky.

So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu.

Mesiac pred pokládkou podlahovej krytiny musíte vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní. Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM.

Tu je prehľad minimálnych požiadaviek na hrúbky a vlastnosti jednotlivých vrstiev podlahy s podlahovým vykurovaním:
