Knauf Vegetačné Strechy Urbanscape: Komplexný Sprievodca a Informácie

Objavte Urbanscape - systém extenzívnych zelených striech, ktorý prináša inovatívne a ľahké riešenie s najvyššou schopnosťou zadržiavať vodu na trhu. Tento systém jednoducho premení vašu strechu na funkčnú a estetickú zelenú plochu. Zelená strecha Urbanscape je navrhnutá pre jednoduchú a rýchlu montáž.

Výhody zelených striech Urbanscape

Zelené strechy Urbanscape ponúkajú mnoho výhod pre jednotlivcov aj celé komunity. Zadržiavanie zrážkovej vody pomáha predchádzať preťaženiu kanalizačných systémov a znižuje riziko lokálnych povodní. Zároveň zelené strechy výrazne prispievajú k ochladzovaniu mestského prostredia, čím znižujú efekt tepelných ostrovov.

Pre bývanie v súlade s prírodou zelená strecha Urbanscape vytvára dobré podmienky pre zdravé a komfortné bývanie. Majiteľom domu poskytuje akustický komfort, v lete znižuje prehrievanie, v zime šetrí energiu a zároveň znižuje uhlíkovú stopu. Zabezpečuje príjemnú klímu v dome a zvyšuje jeho estetickú hodnotu.

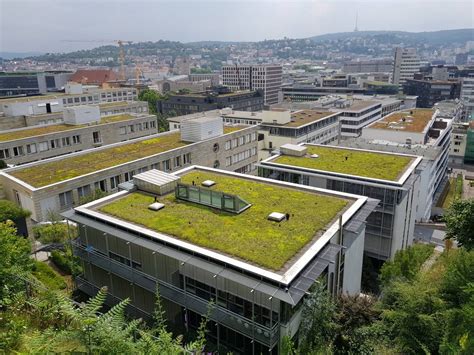

Systém extenzívnych zelených striech Urbanscape prináša výhody nielen jednotlivcom, ale aj celým komunitám. Pomáha zlepšiť mestskú klímu, znižuje CO2 a zaťaženie kanalizácií, prispieva k vytváraniu zelenších miest. Týmto spôsobom podporuje ekologickú udržateľnosť a estetické oživenie urbanizovaných oblastí pre nás všetkých.

Budovy budúcnosti potrebujú inovatívne a udržateľné riešenia, ktoré zohľadňujú energetickú efektivitu a klimatické zmeny. URBANSCAPE systém extenzívnych zelených striech je odpoveďou na dané výzvy - zabezpečuje vysokú vodozádržnosť, čím prispieva k regulácii dažďovej vody.

Univerzálnosť a jednoduchosť inštalácie

Systém je vhodným riešením vďaka svojej rýchlej a nenáročnej montáži. Ucelené dodanie všetkých komponentov od jedného výrobcu zaručuje funkčnosť a trvalú udržateľnosť novej vegetačnej strechy. Po realizácii si zelená strecha vyžaduje len minimálnu údržbu.

Vďaka nízkej hmotnosti umožňuje flexibilné použitie na rôznych typoch budov, pretože minimálne zaťažuje strechu. Pre projektantov je ideálnou voľbou, ako do návrhov zahrnúť ekonomické, ekologické a estetické hodnoty. Je vhodný na zateplenie plochých striech bytových a komerčných budov, rodinných domov aj menších stavieb, akými sú napr. prístrešky, altánky. Je možné ho realizovať na betónových alebo oceľových nosných plochách, na konštrukcii obrátenej strechy, či na všetkých strešných povrchoch.

Komplexné riešenie od jedného výrobcu zaručuje dlhodobú funkčnosť. Rýchla a jednoduchá montáž, ktorú je možné realizovať aj svojpomocne. Skladba systému pozostáva zo 4 až 5 vrstiev, ktoré sa inštalujú priamo na existujúcu hydroizoláciu. Strecha je zelená už v deň dokončenia.

Komponenty a typy zelených striech Urbanscape

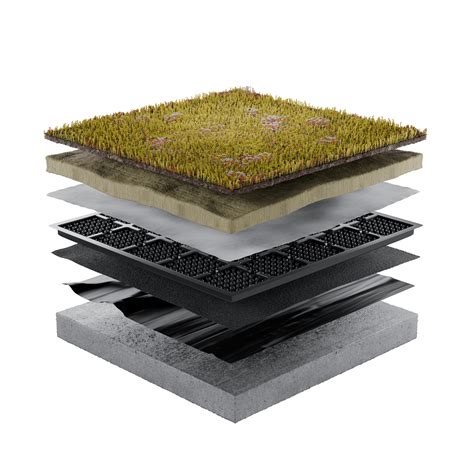

Vrstvy zelenej strechy Urbanscape sú navrhnuté tak, aby vytvárali dokonalý celok. Systém Urbanscape poskytuje všetky potrebné vrstvy pre realizáciu, vrátane rozchodníkových kobercov a unikátneho minerálneho substrátu Green Roll. Ten zabezpečuje najvyššiu vodozádržnosť spomedzi dostupných riešení na trhu. 4 cm vysoká rola substrátu Green Roll dokáže zadržať až 29 l/m2 a celý systém Urbanscape až 52 l/m2.

Kľúčové vrstvy systému Urbanscape

• Koreňová membrána: Odolná fólia, ktorá zabraňuje poškodeniu hydroizolácie pred koreňmi najmä náletových rastlín. Ak hydroizolačná fólia nie je odolná voči prerastaniu koreňov, chráňte ju pomocou koreňovej membrány Urbanscape®. To isté platí pre všetky typy hydroizolácií starších ako 5 rokov.
• Odvodňovací systém so zásobníkom: Je špeciálna rohož vysokej tuhosti, ktorá plní funkciu koreňovej drenáže a dodatočného zásobníka vody pre rozchodníky.
• Minerálny substrát Green Roll: Je rolka substrátu z čistých minerálnych vlákien, ktorá nám nahrádza klasický strešný substrát. Je kľúčová pre udržanie potrebného množstva vody a minerálov pre vývoj rastlín.
• Zemný substrát: Ľahčený strešný substrát, ktorý v kombinácii so substrátom z minerálnej vlny Green Roll vytvára dokonalú kombináciu vodozádržnosti a prostredia, v ktorom rastliny dokážu dlhodobo prosperovať.
• Predpestovaný vegetačný koberec z rôznych druhov rozchodníka: Zabezpečí príjemný vzhľad ihneď po položení. Rastlinky sú pestované tak, aby zvládli aj náročné klimatické podmienky, ktorým sú vystavené na streche.

Typy systémov zelenej strechy Urbanscape

Knauf Insulation ponúka rôzne varianty systému Urbanscape, prispôsobené špecifickým podmienkam a požiadavkám. Medzi hlavné typy patria:

Urbanscape HIGH Premium

Riešenie so zásobníkom vody pre suché a teplé oblasti, napr. Bratislava alebo Košice. Lepšie hospodárenie s dažďovou vodou (vodozádržnosť) vhodné pre strechy so zavlažovacím systémom.

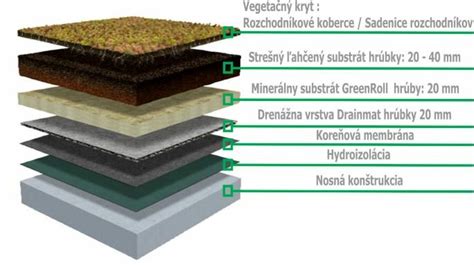

Skladba systému Urbanscape HIGH Premium:

1. Vegetačný koberec s rôznych druhov rozchodníka URBANSCAPE
2. Zemný substrát URBANSCAPE
3. Minerálny substrát URBANSCAPE Green Roll
4. Filtračná geotextília
5. Drenážny systém so zásobníkom vody URBANSCAPE
6. Koreňová membrána URBANSCAPE
7. Hydroizolácia
8. Nosná konštrukcia strechy

Urbanscape AIR Premium

Riešenie Premium AIR je vhodné v prípadoch, kde sú kladené požiadavky na čo najnižšiu hmotnosť zelenej strechy, napr. pri rekonštrukciách. Ďalej je toto riešenie vhodné do lokality s vyšším úhrnom zrážok, ako napríklad Poprad.

Skladba systému Urbanscape AIR Premium:

1. Vegetačný koberec s rôznych druhov rozchodníka URBANSCAPE
2. Zemný substrát URBANSCAPE
3. Minerálny substrát URBANSCAPE Green Roll
4. Drenážny systém URBANSCAPE
5. Koreňová membrána URBANSCAPE
6. Hydroizolácia
7. Nosná konštrukcia strechy

Porovnanie systémov Urbanscape HIGH Premium a AIR Premium

Inštalácia zelenej strechy Urbanscape: Krok za krokom

Inštalácia zelenej strechy Urbanscape je navrhnutá tak, aby bola jednoduchá a rýchla. Pre správny postup je k dispozícii videonávod:

Dodržiavajte nasledujúce kroky pre úspešnú realizáciu:

1. Príprava a kontrola strechy: Strechu dôkladne pozametajte. Skontrolujte, či nemá poškodenú hydroizoláciu a prípadné nedostatky opravte ešte pred realizáciou zelenej strechy.
2. Aplikácia koreňovej membrány: Ak hydroizolačná fólia nie je odolná voči prerastaniu koreňov, chráňte ju pomocou koreňovej membrány Urbanscape®. To isté platí pre všetky typy hydroizolácií starších ako 5 rokov. Spoje koreňovej membrány je potrebné prekrývať minimálne v šírke 50 cm. Nie je potrebné ich prelepovanie. Membránu je potrebné počas realizácie priťažiť, aby ju nezdvíhal vietor. V miestach dažďových vpustí vyrežte rovnakú plochu otvoru. Z bezpečnostných dôvodov, aby ste ju nepoškodili, použite nôž so zakrivenou čepeľou. Nepoužívajte rovný ostrý nôž, resp. orezávač. Koreňovú membránu rozložte po celom pôdoryse strechy, aj v miestach, kde bude štrkový zásyp. Odporúčame použitie separačnej geotextílie medzi koreňovú membránu a hydroizoláciu, nakoľko je na trhu dostupných množstvo variant, nie je z našej strany možné úplne vylúčiť ich vzájomnú reakciu. Ako separačná geotextília postačí už plošná hmotnosť od 150 g/m2.
3. Realizácia plochy s kamenivom: Miesta okolo atikového múru, komínov, svetlíkov, úžľabí, prípadne iných vystupujúcich častí môžeme oddeliť štrkovým zásypom. Vhodné je použiť okrúhle vymývané kamenivo frakcie 16 - 32 mm. Pre oddelenie vegetačnej časti od kameniva odporúčame používať L profily. Osádzame ich ako prvé vo vzdialenosti 20-40 cm od okraja konštrukcie, ktorý následne zasypeme kamenivom s minimálnou hrúbkou vrstvy 5 cm. Je nutné dávať pozor na ostré hrany kameniva, ktoré by mohli prederaviť hydroizoláciu. Štrkový násyp priťažuje hydroizoláciu v mieste najväčšieho pôsobenia vetrom stabilnou hmotnosťou, ktorá sa počas roku nemení.
4. Aplikácia drenážneho systému Urbanscape: Podľa lokality, v ktorej sa zelená strecha nachádza, použite daný typ drenážneho systému. Drenáž so zásobníkom vody - odporúčame používať v lokalitách s nižšou nadmorskou výškou a na strechách, kde sa uvažuje so zavlažovaním. Drenáž bez zásobníka vody - odporúčame používať vo vyšších nadmorských výškach (nad 500 m n.m.), prípadne iných lokalitách s vyšším ročným úhrnom zrážok. Položte vybraný odvodňovací systém na celú plochu strechy. Postup voľte podľa poveternostných podmienok. Ak nie je veterno, môžete drenáž uložiť na celú plochu. V prípade zvýšeného vetra odporúčame prekryť iba časť strechy, ktorá sa hneď priťaží substrátmi, a pokračovať tak postupne. Na odvodňovací systém so zásobníkom odporúčame položiť geotextíliu, ktorá odseparuje jednotlivé vrstvy.
5. Aplikácia minerálneho substrátu Green Roll: Minerálny substrát Green Roll rozrolujte v kolmom smere na drenážny systém. Spoje Green Rollu prekrývajte minimálne 2 cm navzájom.
6. Aplikácia zemného substrátu: Následne aplikujeme zemný substrát v hrúbke cca 20 až 25 mm. Stále zohľadňujeme povolené zaťaženie strechy, preto nekladieme celé big-bagy (1m3) substrátu priamo na strechu. Ideálne je big bag zdvihnutý nad strechu čiastočne rozrezať zospodu a posúvaním do strany zabezpečiť rovnomernejšie zosypanie. Následne sa substrát rozhrabe rovnomerne na celú strechu. V tomto kroku odporúčame už strechu zavlažovať vodou, nakoľko je prvá zálievka úplne kritická pre správny štart rastlín. Zalievaním strechy pred pokládkou rozchodníkov zabezpečíme rovnomerné delenie vody, nakoľko sa vizuálne mení farba substrátu po zavlažení. Zavlažovanie strechy až po pokládke kobercov je tiež v poriadku, je však omnoho náročnejšie, a to hlavne pri väčších výmerách, rozlíšiť zavlažené miesta od suchých. Ak je potrebné zavlažovanie, aplikujte ho priamo do zemného substrátu.
7. Aplikácia rozchodníkového koberca: Rozviňte vegetačný koberec v kolmom smere na rolky substrátu z minerálnej vlny Urbanscape Green Roll. Jednotlivé pásy rozchodníka je nutné prekryť aspoň 2 cm navzájom. V prípade, že hrozí oneskorenie realizácie živých častí, odporúčame rozchodníky rozvinúť na voľnej ploche, maximálne však na niekoľko dní, aby nedošlo k odumretiu rastlín.
8. Dokončenie zelenej strechy: Hneď po položení rozchodníkov je nutné celú strechu dostatočne zaliať (približne 20-30l/m2). Následne strechu raz týždenne kontrolujeme a pri jej preschnutí závlahu zopakujeme. Strechu zbytočne neprelievame, hrozí tak hnitie koreňov veľmi intenzívnou zálievkou vody.

Starostlivosť a údržba zelenej strechy

Zelená strecha Urbanscape je nízkoúdržbový systém, no pravidelná starostlivosť zabezpečí jej dlhodobú prosperitu:

• Prihnojte živinami s postupným uvoľňovaním (hnojivo Urbanscape) dvakrát ročne - v marci/apríli a septembri/októbri.
• Počas roka pravidelne odstraňujte náletové rastliny.
• V prípade, že suché obdobie trvá viac ako 3 týždne, zavlažte strechu do plne nasiaknutého stavu (45 l/m²). Pre väčší komfort počas letných mesiacov odporúčame inštalovať kvapôčkovú závlahu.
• Prázdne miesta bez rozchodníkov pokryte malou vrstvou strešného substrátu a premiešajte ho s natrhanými odrezkami rozchodníka.

Technické aspekty a širšie využitie zelených striech Knauf Insulation

Využitie plôch halových objektov

Ploché strechy halových objektov ponúkajú ideálny priestor na rôzne inovatívne využitie. S riešeniami od Knauf Insulation získate nielen spoľahlivú tepelnú, zvukovú a požiarnu ochranu, ale aj možnosť integrovať fotovoltické systémy, či vytvoriť vegetačné strechy. Objavte, ako môžu naše izolačné riešenia zlepšiť efektívnosť, udržateľnosť a funkčnosť vašich strešných plôch.

Tepelno-technické požiadavky

Z pohľadu tepelno-techniky pre väčšinu budov platí Slovenská technická norma STN 730540-2+Z1+Z2:2019. Požiadavka na tepelný odpor plochej strechy je 6,5 (m2.K)/W, obvodovej steny je 4,4 (m2.K)/W. Norma platí aj na nevykurované budovy alebo nevykurované časti budov, ak sa požaduje určitý stav vnútorného prostredia. Norma neplatí na chladiarne, mraziarne, maštaľné budovy a výrobné priemyselné budovy s vnútornými ziskami vyššími ako 25 W/m3.

Požiarna bezpečnosť a skladba strechy

Najväčšou a jednou z kľúčových častí halových objektov je plochá strecha, ktorá je často zhotovená na trapézovom nosnom plechu. V mnohých prípadoch sa vyžaduje jej požiarna odolnosť z vnútornej strany na úrovni REI 15 až 60 minút.

Na splnenie tejto požiadavky sa používajú rôzne kombinácie nehorľavej minerálnej izolácie, pričom najbežnejšie skladby sú:

• Pri požiadavke požiarnej odolnosti na skladbu strechy je nutné vyhotoviť skladbu z dvoch nehorľavých vrstiev izolácie, ktorých špáry sa navzájom prekrývajú minimálne 200mm.
• Nosnú funkciu počas požiaru z vnútra plní oceľový plech, ktorého hrúbka by mala byť väčšia ako 0,75 mm.
• Počas požiaru vplyv vysokej teploty znižuje únosnosť plechu, preto uvažované zaťaženie celej skladby (vrátane užitočného / technologického zaťaženia) strechy nesmie prekročiť hodnoty namerané počas požiarnej skúšky. Preto je vhodné každú skladbu strechy konzultovať s výrobcom plechov a izolačných materiálov.
• Hrúbka trapézového plechu: ≥ 0,75 mm musí byť splnené max. zaťaženie podľa požiarneho protokolu pričom maximálne ohybové momenty a priečne sily nesmú byť väčšie ako maximálne ohybové momenty a priečne sily zistené pri skúške. Podmienky použitia a typ plechu, okrajové podmienky strechy je nutné konzultovať s výrobcom daného plechu, aby bola splnená požiadavka R.
• Prekrývanie špár minerálnej izolácie musí byť min. 200mm.
• Sklon strechy: 0 - 15°.
• Skladbu strechy, požadovanú hrúbku a typ izolácie je nutné pre danú požiadavku REI konzultovať s technickým poradenstvom Knauf Insulation.
• Typ produktu a jeho hrúbka sa môže zmeniť len po konzultácii s technickým poradenstvom Knauf Insulation.

Odvodnenie strechy

Pri streche treba myslieť nielen na správnu hrúbku izolantu, ale aj na správne odvodnenie strechy. Správne odvodnenie pomáha čistiť povrch strechy a môže prispieť k predĺženiu bezproblémovej funkčnosti. Každá strecha musí byť dokonale odvodnená. Nie je prípustné, aby na strešnom plášti zostávali akékoľvek bezodtokové miesta.

Ak nie je sklon strechy definovaný sklonom nosnej konštrukcie, odvodnenie je možné zaistiť pomocou spádových dosiek z minerálnej izolácie. Pre tento účel sa používajú jednospádové dosky SmartRoof Top 1CTF a dvojspádové dosky SmartRoof Top 2CTF, pre usmernenie vody do vtokov. Jednospádové dosky je vhodnejšie zabudovať pod roznášaciu - tuhšiu dosku z minerálnej izolácie, do tzv. medzivrstvy. Dvojspádové dosky sa umiestňujú na povrch izolačnej vrstvy, aby sa voda nasmerovala na konkrétne miesto, ako je napr. dažďová vpusť.

Pre spotrebu množstva materiálu a správne ukladanie jednotlivých dosiek vieme v prípade záujmu vyhotoviť kladačský plán. Prípadne pre konkrétnu stavbu navrhnúť optimálne umiestnenie vtokov.

Strechy s fotovoltikou (PV Ready strechy)

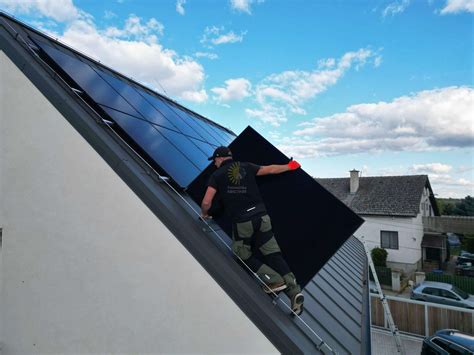

Pre zníženie energetickej náročnosti budov sa strechy často využívajú na inštaláciu obnoviteľných zdrojov energie, najmä fotovoltických elektrární. Stále častejšie sa však hovorí aj o tzv. „PV ready“ strechách - ide o strechy, na ktorých fotovoltika zatiaľ nie je nainštalovaná, ale ich skladba je navrhnutá tak, aby bola kedykoľvek pripravená na jej jednoduchú inštaláciu.

Skladba strechy by mala byť predovšetkým požiarne odolná, vyrobená z nehorľavých materiálov, ktoré zabezpečia ochranu pred požiarom spôsobeným fotovoltickou elektrárňou, a dokonale odvodnená, aby sa zabránilo skratu elektrických rozvodov. Takéto požiare sú náročné na hasenie. Fotovoltické panely zostávajú pod stálym napätím a môže pod nimi vznikať nepredvídateľné prúdenie vzduchu. Pre návrh takejto strechy sa odporúča dodržiavať medzinárodné usmernenia.

Minerálna izolácia je ideálnou voľbou pre PV Ready strechy. Odporúčané produkty Knauf Insulation pre strešnú skladbu:

• Horná roznášacia vrstva: SmartRoof Xtra, DDP-X
• Spodná vrstva: SmartRoof Pro, SmartRoof Thermal, prípadne SmartRoof Top

Vzorová skladba - PV Ready strechy (systém zelenej strechy Urbanscape s fotovoltickou elektrárňou):

1. Hydroizolačná fólia s odolnosťou voči prerastaniu koreňov hr. ≥ 1,5 mm
2. Minerálna izolácia DDP-X hr. 80 mm
3. Minerálna Izolácia SmartRoof Thermal hr. 180 mm
4. Parozábrana s hodnotou Sd ≥ 1500 m hr. ≤ 2 mm
5. Nosný trapézový plech hr. ≥ 0,75mm (podľa požiadaviek statiky a požiadaviek požiarnej odolnosti REI30)

Obslužné chodníky a Knauf Aquapanel dosky

Ak je už v projekte určené rozmiestnenie fotovoltických panelov alebo technológie, odporúča sa na streche vytvoriť obslužné chodníky z tuhšieho materiálu, aby sa predišlo mechanickému poškodeniu vrchnej strešnej vrstvy izolácie.

Ak nie je jasné rozmiestnenie fotovoltických panelov alebo technológie, je možné zabezpečiť dokonale tuhú skladbu strechy pomocou cementových dosiek Knauf Aquapanel umiestnených na povrchu. Toto riešenie poskytuje vysokú odolnosť a ochranu, avšak je finančne náročnejšie.

Enviromentálna zodpovednosť a certifikácia FM Approval

Všetky naše produkty sú vybavené dokumentmi EPD, ktoré sú registrované v medzinárodnej databáze Environdec a poskytujú transparentné a overené údaje o ich vplyve na životné prostredie počas celej ich životnosti. Tým dokazujeme náš záväzok k udržateľnosti a environmentálnej zodpovednosti.

Certifikácia FM Approval sa často požaduje v projektoch, kde je bezpečnosť a ochrana majetku na prvom mieste, ako napríklad vo veľkých priemyselných stavbách, skladoch či kancelárskych budovách. FM Approval je certifikačný program, ktorý poskytuje nezávislé testovanie a schvaľovanie produktov, systémov a služieb s dôrazom na bezpečnosť a spoľahlivosť. Tento certifikát udeľuje organizácia FM Global, ktorá je jednou z najväčších svetových poisťovní špecializujúcich sa na priemyselné riziká.

Naše produkty do plochých striech, označené logom FM Approval, boli testované podľa prísnych kritérií v laboratóriách FM Global a sú považované za bezpečné, spoľahlivé v aplikácii plochých striech. Pre správny návrh skladby strechy je nutné dodržať všetky testované a certifikované komponenty, ako je napr. URBANSCAPE - Systém zelených striech.
