Plynový závesný kondenzačný kotol Protherm Tiger Condens 20/26 KKZ42 predstavuje moderné a úsporné riešenie pre vykurovanie a ohrev teplej úžitkovej vody (TÚV) v rodinných domoch, bytoch či menších administratívnych priestoroch. Vďaka svojim kompaktným rozmerom a mimoriadne tichej prevádzke je ideálny aj do obytných miestností.
Kľúčové vlastnosti a výhody:
- Energetická účinnosť: Trieda energetickej účinnosti A zaisťuje nielen komfortné, ale aj maximálne ekonomickú prevádzku.
- Široký modulačný rozsah: Od 2,5 kW až do 20,0 kW sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla, čím sa významne znižujú prevádzkové náklady. V porovnaní s klasickým nekondenzačným kotlom môžete dosiahnuť až 25 % úsporu.
- Inteligentný ohrev TÚV: Zabudovaný 42-litrový antikorový zásobník s patentovanou technológiou IsoDyn3 zaručuje maximálne efektívny ohrev teplej vody a stabilnú teplotu aj pri viacerých odberoch.
- Inovatívna technológia FlameFit: Zabezpečuje optimálne spaľovanie plynu a automaticky sa prispôsobuje meniacej sa kvalite plynu.
- Ovládanie a komfort: Intuitívny ovládací panel s dotykovým displejom, možnosť diaľkového ovládania cez internet pomocou Smart regulátorov MiGo a ovládanie cez mobilnú aplikáciu MiGo.
- Tichá prevádzka: Mimoriadne nízka hlučnosť umožňuje inštaláciu kotla priamo v obytných priestoroch.
- Kompaktné rozmery: Výška 893 mm, šírka 470 mm a hĺbka 514 mm uľahčujú montáž, najmä pri modernizácii starších systémov alebo v novostavbách.
- Vyrobené na Slovensku: Zabezpečuje dostupnosť náhradných dielov a servisnej podpory.
- Záruka: 2 roky.
Podrobný prehľad funkcií a technických parametrov
Kotol Protherm Tiger Condens 20/26 KKZ42 je navrhnutý s dôrazom na spoľahlivosť, efektivitu a užívateľský komfort.
Vykurovanie a ohrev TÚV
Kotol je primárne určený pre teplovodné vykurovacie systémy, či už ide o radiátory alebo podlahové kúrenie. Vďaka širokému modulačnému rozsahu (1:10) sa jeho výkon prispôsobuje aktuálnym potrebám, čo zaručuje optimálnu spotrebu plynu. Normovaná účinnosť Hi dosahuje až 108,5 %.
Ohrev teplej úžitkovej vody zabezpečuje integrovaný 42-litrový antikorový zásobník s technológiou IsoDyn3. Táto technológia umožňuje inteligentný ohrev vody, čo znamená, že sa voda ohrieva len vtedy, keď je to potrebné, čím sa šetria náklady. Rozsah regulácie výstupnej teploty TÚV je od 45 °C do 65 °C.

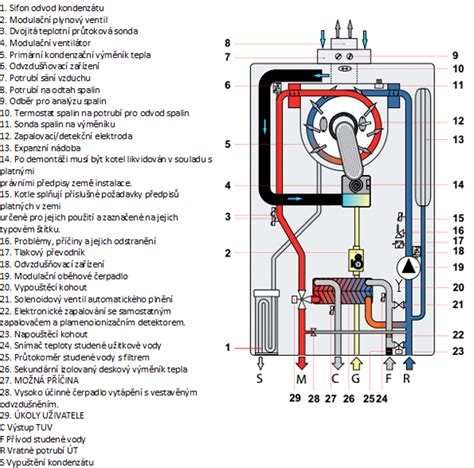

Základné vybavenie kotla
V základnom vybavení kotla nájdete:
- Ovládací panel s dotykovým ovládaním
- Vysoko účinné elektronicky riadené obehové čerpadlo
- Integrovaný antikorový zásobník TÚV (42 litrov) s technológiou IsoDyn3
- Expanznú nádobu na kúrenie (12 litrov)
- Poistný bezpečnostný ventil pre vykurovací okruh (max. prevádzkový tlak 3 bar)

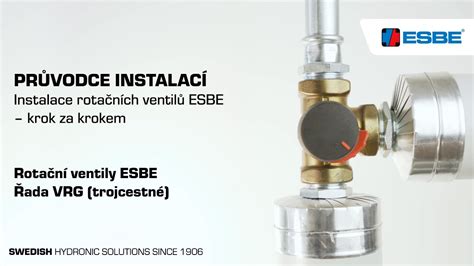

- Trojcestný prepínací ventil: Kľúčový komponent pre prepínanie medzi režimom vykurovania a ohrevu TÚV v integrovanom zásobníku.
- Expanznú nádobu na TÚV (2 litre)
- Poistný bezpečnostný ventil pre TÚV (max. prevádzkový tlak 10 bar)
- Napúšťací ventil na dopĺňanie vody do vykurovacieho systému
Možnosti odvodu spalín
Kotol Protherm Tiger Condens umožňuje nútený odvod spalín pomocou ventilátora. Možnosti odvodu sú:
- Koncentrický dymovod (60/100 alebo 80/125)
- Oddelený odvod spalín (80/80)
Pri výbere a inštalácii dymovodu je dôležité zohľadniť maximálnu povolenú dĺžku v závislosti od počtu kolien. Odporúča sa konzultácia s kominárom.
Odporúčaná regulácia
Pre dosiahnutie maximálnych úspor je dôležitý správny výber regulácie:
- Pre radiátorové kúrenie: Priestorové regulátory ako Thermolink Select, Thermolink P alebo MiSet (káblové) alebo Thermolink RC, MiSet R (bezdrôtové).
- Pre podlahové/stenové kúrenie: Ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Odporúčané modely sú Thermolink P (s externým snímačom) alebo systémový ekvitermický eBus regulátor MiPro.
- Pre zložitejšie systémy: Programovateľný ekvitermický systémový eBus regulátor MiPro s možnosťou rozšírenia pomocou modulov RED-3 alebo RED-5 pre ovládanie viacerých vykurovacích okruhov.
Základy parných vykurovacích systémov HVAC
Technické parametre
Všeobecné parametre:
- Model: Tiger Condens 20/26 KKZ42
- Palivo: Zemný plyn G20 / LPG G31
- Modulačný rozsah: 1:10
- Maximálny menovitý tepelný výkon (50/30 °C): 21,9 kW
- Minimálny menovitý tepelný výkon (50/30 °C): 2,8 kW
- Menovitý tepelný výkon (80/60 °C): 20,4 kW
- Energetická trieda účinnosti: A
Parametre vykurovania:
- Objem integrovaného zásobníka TÚV: 42 l
- Expanzná nádoba na vykurovanie: 12 l
- Rozsah regulácie výstupnej teploty vykurovacej vody: +15 °C až +80 °C
- Maximálny prevádzkový tlak: 3 bar
Parametre teplej úžitkovej vody:
- Objem integrovaného zásobníka TÚV: 42 l
- Expanzná nádoba na teplú vodu: 2 l
- Rozsah regulácie výstupnej teploty teplej vody: +45 °C až +65 °C
- Minimálny prietok vody: 1 l/min
- Špecifický prietok D (ΔT = 30 K): 18,5 l/min
- Povolený prevádzkový tlak studená pitná voda: 3,0 - 10 bar
- Energetická trieda účinnosti pri príprave TÚV: A
Elektrické parametre:
- Elektrické napätie: 230 V AC
- Frekvencia: 50 Hz
- Elektrické krytie: IP X4
- Maximálny príkon: 142 W
- Príkon v pohotovostnom režime: <2 W
- Komunikačné rozhranie: Zbernica eBUS 2.0
Problémy s trojcestným ventilom a servis
V prípade, že sa stretnete s problémami ako je zasekávanie sa trojcestného prepínacieho ventilu, kedy sa "tyčka" nevracia do správnej polohy a ovplyvňuje to funkciu kúrenia, je dôležité riešiť tento problém. Môže byť potrebná výmena membrány ventilu alebo celého ventilu. V takýchto prípadoch je nevyhnutné obrátiť sa na autorizovaný servis.
Pravidelné prehliadky plynového zariadenia sú zákonnou požiadavkou a zároveň zárukou bezporuchovej prevádzky, zachovania účinnosti a predĺženia životnosti kotla. Servisné prehliadky by mali zahŕňať kontrolu a nastavenie expanzných nádob, čistenie horáka, elektród, výmenníkov, ventilátorov, trojcestného ventilu a ďalších kľúčových komponentov.
