Kladačský Plán Plochej Strechy: Komplexný Sprievodca od Návrhu po Realizáciu

Pri výbere strechy pre novostavbu alebo pri rekonštrukcii stoja stavebníci pred voľbou medzi tradičnou šikmou a modernou plochou strechou. Každé riešenie má svoje miesto v architektúre a opodstatnenie. Hoci sa v minulosti povesť plochých striech niesla s problémami, ktoré pramenili najmä z vtedajších obmedzených technológií a materiálov, ako boli napríklad asfaltové pásy s kratšou životnosťou, tieto nedostatky sú však dnes, vďaka pokročilým materiálom a systémovým riešeniam, prekonané. Rozhodnutie pre plochú strechu je dnes často motivované kombináciou estetických a praktických dôvodov.

Moderná estetika: Ploché strechy sú charakteristickým prvkom súčasnej architektúry. Jednou z najväčších výhod je aj efektívne využitie priestoru, pričom plochá strecha umožňuje plnohodnotné využitie obytného priestoru, ktorý ukrýva - bez akýchkoľvek dispozičných obmedzení, ktoré vytvárajú šikminy. Ideálnou voľbou sú aj v prípade, ak ich chcete využiť ako dodatočnú úžitkovú plochu - napríklad extenzívnu alebo intenzívnu zelenú terasu. Sú efektívnou konštrukciou aj z hľadiska eliminácie tepelných únikov, pretože ich plocha je menšia, a teda nevyžadujú také množstvo tepelnej izolácie. Na druhej strane sú počas dňa vystavené veľkým teplotným výkyvom, čo môže viesť k ich rozťahovaniu, zmršťovaniu či praskaniu.

Veľmi dôležitým faktorom je aj správny návrh jednotlivých vrstiev plochej strechy, t. j. parozábrany, tepelnej izolácie a samotnej hydroizolačnej vrstvy, ktorá musí bezpečne odolávať poveternostným vplyvom.

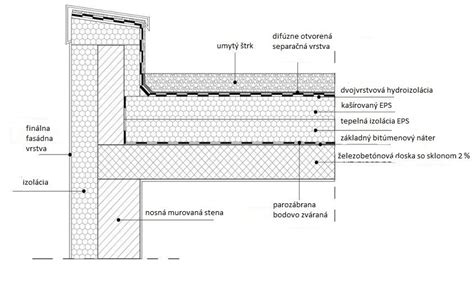

Základné Vrstvy Plochéj Strechy

Základom spoľahlivej plochej strechy je správne navrhnutá a zrealizovaná skladba štyroch hlavných vrstiev, ktorá sa aplikuje na nosnú konštrukciu. Funkčná plochá strecha sa skladá zo štyroch základných vrstiev, ktoré sa aplikujú na nosnú konštrukciu.

1. Parozábrana

Úlohou tejto vrstvy je zabrániť prenikaniu vodných pár z interiéru do strešnej konštrukcie, čím chráni tepelnú izoláciu pred navlhnutím a degradáciou. Jej hlavnou úlohou je zabrániť prenikaniu vodných pár z interiéru do strešnej konštrukcie. Výber konkrétneho typu parozábrany závisí od materiálu nosnej konštrukcie a celkového návrhu strešného systému.

• Polyetylénové parozábrany: Tieto fóliové parozábrany sa často používajú na podklady z trapézového plechu.
• Hliníkovo bitumenové parozábrany: Sú to samolepiace pásy s nosnou hliníkovou vložkou, ktorá zaručuje mimoriadne vysoký difúzny odpor.
• Hliníkovo asfaltové parozábrany: Tieto parozábrany, známe aj ako natavovacie pásy, sa aplikujú plameňom pomocou plynového horáka.

2. Tepelnoizolačná Vrstva

Tepelnoizolačná vrstva znižuje tepelné straty v zimnom období a chráni interiér pred prehrievaním v lete. Pri novostavbách aj rekonštrukciách patrí medzi najdôležitejšie rozhodnutia výber vhodnej izolácie. K znižovaniu tepelných strát prispievajú najmä systémové riešenia tepelnej izolácie a odvodnenia plochých striech, ktoré sú navrhnuté tak, aby zjednodušili prácu a eliminovali chyby pri montáži. Medzi najčastejšie používané materiály patrí expandovaný polystyrén (EPS) a jeho grafitová verzia GrEPS, ktorá dosahuje rovnaký tepelný odpor pri menšej hrúbke vďaka nižšej tepelnej vodivosti.

3. Separačná (Geotextílna) Vrstva

Hlavnou a najznámejšou funkciou tejto vrstvy, zvyčajne tvorenej geotextíliou, je zabezpečenie materiálovej kompatibility. Geotextília má dve hlavné funkcie. Tou prvou je zabezpečenie materiálovej kompatibility - oddeľuje napríklad PVC hydroizolačnú fóliu od polystyrénovej izolácie, aby nedošlo k chemickej reakcii. Jej úloha je však omnoho širšia. Plní tiež ochrannú funkciu, keď chráni hydroizoláciu pred mechanickým poškodením od drsného podkladu. Geotextílie používané v našich systémoch sú odolné voči bežným rozpúšťadlám a plesniam.

4. Hydroizolačná Vrstva

Toto je najdôležitejšia vrstva, ktorá chráni budovu pred zrážkovou vodou. Kvalitne vyhotovená hydroizolácia je najdôležitejšou časťou konštrukcie plochej strechy, pretože ovplyvňuje jej bezpečnosť, bezporuchovosť, a teda aj celkovú životnosť. Finálna podoba a funkcia plochej strechy je určená jej najvrchnejšou vrstvou. Voľba správneho hydroizolačného systému závisí od mnohých faktorov, ako sú typ podkladu, predpokladané zaťaženie, účel strechy a rozpočet. Na plynulé a vodotesné napojenie hydroizolácie sa používajú klampiarske prvky z poplastovaného plechu. Na tieto kritické miesta sa používajú systémové klampiarske prvky z poplastovaného plechu.

Kľúčová Úloha Spádu a Odvodnenia

Hoci streche hovoríme „plochá“, neznamená to, že je úplne vodorovná. Strešná konštrukcia v skutočnosti vyžaduje minimálny odporúčaný spád 2 %, optimálny je však 3,5 % a viac. Súvisí to s faktom, že každá strecha musí spoľahlivo odvádzať dažďovú vodu a zároveň byť vodotesná. Čím rýchlejšie voda zo strechy odtečie, tým je konštrukcia z hľadiska hydroizolačných vlastností bezpečnejšia, má dlhšiu životnosť a je menej náchylná na rôzne poruchy. Správne navrhnutý spád je pre bezchybnú plochú strechu rovnako kľúčový ako kvalitná izolácia. Pamätajte: sklon plochej strechy musí umožňovať efektívne odvádzanie vody zo strechy. Tento princíp je základným predpokladom pre dlhú životnosť a bezproblémovú funkčnosť akejkoľvek plochej strechy.

Spádové Kliny a Ich Využitie

Spádové kliny z EPS (expandovaného polystyrénu) hrajú kľúčovú úlohu pri vytváraní požadovaného spádu na plochej streche. Tieto kliny sú štandardne vyrábané v rozmere 1x1 meter, čo umožňuje jednoduché rozdelenie pôdorysu spádovanej plochy na štvorcovú sieť a uľahčuje plánovanie ich ukladania. Kombinácia rovných dosiek, spádových prvkov a presne rezaných úžľabí a nároží zabezpečuje, aby dažďová voda odtekala rýchlo a bezpečne - bez rizika zatekania či postupnej degradácie vrstiev.

• Rozmery a hrúbky: Rozmer dosiek EPS: spádové kliny z EPS sú vždy 1x1m. Podkladové rovné dosky sú prevažne 1x2,5m, alternatívne môžu byť použité aj rozmery 1x0,5m, 1x1m. Hrúbka rovných dosiek je obmedzená možnosťami výroby od 10mm po 400mm. Hrúbka spádových dosiek sa vyrába od 5mm ale odporúčame spádové kliny od hr. 5mm.
• Možnosti spádovania: Spád je určený možnosťami výroby a preto nie je možné vyrobiť ľubovoľný spád klinov z EPS. Najmenší možný spád je 0,5% (5mm / 1m dĺžky). Ďalšie možné spády sú odstupňované rádovo po 0,5% t.j. 1,0%, 1,5%, 2,0%, 2,5%, 3,0% atď.. Podľa normy STN 73 1901 - Navrhovanie striech sa odporúča minimálny spád 1° = 1,75% po zaokrúhlení = 2%.
• Rozháňacie kliny: V úžľabiach a nárožiach sa spádové kliny musia prerezať po uhlopriečke. Sú to spádové dosky, ktoré slúžia na obchádzanie prekážok pri spádovaní. Hrúbka od 5mm (alt.10mm) a spád je vždy dvojnásobný ako samotný spád strechy. Rozháňacie kliny sú označené ako „X+číslo“ a sú navrhované tak, aby úžľabie medzi spádom a rozháňacím klinom bol min. 1 meter široké.

Kladačský Plán: Základ pre Bezchybnú Realizáciu

Spracovanie kladačského plánu je súčasťou štandardnej technickej podpory spoločnosti Isover a Austrotherm. Tento plán, ktorý sa posiela po obdržaní objednávky, obsahuje kompletný výkaz výmer s presnými počtami kusov potrebných materiálov a detailný výkres kladačského plánu.

Podmienkou pre spracovanie kvalitného kladačského plánu a návrhu spádovania (výkazu) sú čitateľné podklady a jasne stanovené požiadavky od objednávateľa (projektant, investor resp. realizačná firma). Medzi kľúčové informácie patria:

• Spôsob spádovania: Je potrebné definovať, či sa spád bude smerovať do vpuste, do žľabu, alebo iným alternatívnym spôsobom.
• Minimálna hrúbka tepelnej izolácie: Určenie minimálnej požadovanej hrúbky tepelnej izolácie je dôležité pre energetickú efektivitu budovy.
• Údaje o spádových doskách: Typ (EPS/GrEPS 100-200), sklon (1-10 %, odporúčané min. 2 %), hrúbka tepelnej izolácie (min. 100 mm).

Štandardná doba spracovania kladačského plánu s výkazom je zvyčajne 1-2 pracovné dni. V prípade náročnejšieho zadania sa táto doba môže predĺžiť. Veľkým benefitom je kladačský plán doplnený 3D vizualizáciou, ktorý presne určí uloženie jednotlivých prvkov ešte pred začiatkom realizácie. Zahŕňa aj detailný rozpis všetkých potrebných kusov a ich presné množstvá, vďaka čomu má realizačná firma jasný prehľad o objednávke aj montáži.

Voľba Hydroizolačného Materiálu

„Pre riešenie plochých striech existuje mnoho účinných možností. Nedá sa jednoznačne povedať, ktorý materiál je ideálny. Používajú sa termoplastické polyolefínové fólie, inovované modifikované asfaltované pásy alebo strešné mPVC fólie,“ hovorí Jaroslav Vaňo, produktový manažér spoločnosti Icopal. Finálny povrch plochej strechy závisí od jej využitia. Ďalšou možnosťou je zaťažená strecha, kde je fólia chránená vrstvou kameniva, akým je napríklad štrkový násyp.

mPVC Fólie

V praxi overené mPVC fólie ponúkajú optimálny pomer kvality a ceny s pomerne dlhou životnosťou. Vyznačujú sa flexibilitou aj pri nízkych teplotách, vysokou rozmerovou stabilitou a odolnosťou proti poveternostným vplyvom. Možno ich jednoducho zvárať, sú ohybné a tvárne v relatívne širokom teplotnom rozmedzí a majú bezkonkurenčnú pevnosť v ťahu. Vďaka nižšej hmotnosti minimálne zaťažujú strešnú konštrukciu, a preto sa hodia pre pochôdzne či pojazdné strechy. Na strešný plášť sa pokladajú v pásoch a stabilizujú sa mechanickým kotvením alebo priťažujúcou vrstvou a v miestach presahov sa teplovzdušne zvárajú. Ich aplikácia a montáž sú možné vo všetkých ročných obdobiach. PVC fólie majú životnosť 20 až 35 rokov a musia byť vždy oddelené geotextíliou od polystyrénu.

Asfaltované Pásy

Asfaltované pásy s hrebeňovým profilom majú oproti pásom s hladkým povrchom lepšiu vodotesnosť a trvanlivosť hydroizolačnej vrstvy. Hrebeňová profilácia umožňuje rýchlejšie a rovnomernejšie roztavenie asfaltovej hmoty, vďaka čomu je spojenie asfaltovaného pásu s podkladom po celej šírke pásu pevné a rovnomerné. Navyše, kvalitné asfaltované pásy majú dlhšiu životnosť ako mPVC fólie a podstatne vyššiu mechanickú odolnosť. Mikroventilačné asfaltované pásy, ktoré sa pokladajú tzv. tepelnou aktiváciou, sa používajú na rekonštrukciu plochých striech bez dodatočného zateplenia. Výsledkom je o 50 percent menšia spotreba plynu a o 70 percent rýchlejšia aplikácia, úspora investičných nákladov a zlepšená hydroizolačná funkcia pásov v porovnaní s klasickými asfaltovanými pásmi.

Termoplastické Polyolefínové Fólie (TPO)

Termoplastické polyolefínové fólie sú zasa účinnou ochranou proti nevyspytateľnému počasiu, prachu z ovzdušia alebo sadziam a popolčeku z komínových vývodov. Ich životnosť je neporovnateľne vyššia v porovnaní so zaužívanými mPVC fóliami. Vynikajú výbornou elasticitou a vysokou pevnosťou a prieťažnosťou. Sú ekologické, aj recyklovateľné. Ich ekologickosť spočíva napríklad aj v tom, že povrch fólie môže byť bielej farby a odrážať podstatnú časť slnečného žiarenia.

Materiály pre Nízke Sklony Striech

Pre sklony menšie ako 9,5° nemôžeme inštalovať tradičné šindle. V takýchto prípadoch prichádzajú na rad alternatívne materiály, ktoré sú špecificky navrhnuté pre nízke sklony striech, čím zabezpečujú dlhodobú funkčnosť a odolnosť.

• IKO Armourvalley: Farby asfaltových pásov IKO Armourvalley sú rovnaké ako farby IKO šindľov, čo umožňuje vytvoriť rovnako pekný vzhľad, aký by sme očakávali na šikmej streche. Armourvalley je vysoko kvalitný, APP modifikovaný pás, navrhnutý špeciálne pre úžľabia, ale môže byť použitý aj pre nízke sklony striech, kde sa šindle nedajú použiť. Je dôležité poznamenať, že Armourvalley nemôže byť aplikované priamo na drevené debnenie.
• IKO Base: Najskôr musí byť nainštalovaný podkladový pás (IKO Base), ktorý slúži ako základná vrstva. IKO Base je podkladný pás pod IKO Armourvalley a musí byť mechanicky pripevnený ku podkladu klincami každých 20 cm vo všetkých smeroch. Táto dvojvrstvová konštrukcia zabezpečuje spoľahlivú hydroizoláciu a dlhú životnosť strechy.

Praktické Zásady pre Návrh a Realizáciu

Pri realizácii plochej strechy je nevyhnutné venovať zvýšenú pozornosť detailom a dodržiavať osvedčené postupy. Ako zatepliť plochú strechu, aby vydržala roky bez problémov? Kľúčom je správna kombinácia izolácie, odvodnenia a detailov - najmä atiky. Zateplenie plochej strechy dnes nie je len o výbere materiálu. Ide o komplexné riešenie, ktoré musí zvládnuť tepelnú izoláciu, odvodnenie aj detaily bez tepelných mostov.

• Podklad pod spádovou tepelnoizolačnou vrstvou: Musí byť dostatočne rovný, v prípade rekonštrukcii dorovnaný. V prípade rekonštrukcií je nevyhnutné podklad dorovnať, aby sa zabezpečila rovnomerná hrúbka izolačných vrstiev a správne vytvorenie spádu.
• Preverenie rozmerov a odvodňovacích prvkov: Pred objednaním kladačského plánu odporúčame dôkladne preveriť skutočné rozmery strechy a presnú polohu všetkých odvodňovacích prvkov (vpusť, žľab, atď.). Tieto informácie sú kľúčové pre presné spracovanie plánu.
• Ukladanie podkladových dosiek: Podkladové dosky sa odporúča ukladať na väzbu - prekrývanie zvislých škár medzi doskami. Toto zabezpečuje stabilitu a celistvosť podkladovej vrstvy.
• Kotvenie tepelnoizolačných dielcov: Tepelnoizolačné dielce je potrebné kotviť k podkladu z dôvodu účinkov saniu vetra. Správne kotvenie zaisťuje, že izolácia zostane na svojom mieste po celú dobu životnosti strechy.
• Ukladanie spádovej vrstvy: Spravidla nie je presne stanovené (nariadené) odkiaľ je potrebné začať ukladať dosky spádovej vrstvy. Je to ľubovoľné a závislé na technickom a technologickom postupe realizačnej firmy.

Kritické Detaily: Atika a Napojenia

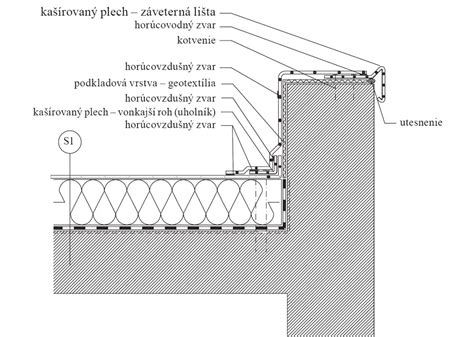

Atika: Slabina alebo Pevnosť?

Jedným z najkritickejších miest plochej strechy je atika. Jej realizácia býva zdĺhavá a často práve tu vznikajú tepelné mosty. Jadro z EPS zabezpečuje plynulý tepelný tok bez prerušení, čím eliminuje riziko kondenzácie a tepelných strát. Povrch s kremičitým pieskom chráni materiál pri aplikácii hydroizolácie a integrované PVC profily umožňujú jednoduché kotvenie aj montáž oplechovania. Atikové prvky sa dodávajú v rôznych rozmeroch a je možné ich prispôsobiť konkrétnemu projektu.

Napojenie na Murivo a Existujúcu Strechu

Dôležitým detailom pri konštrukcii plochej strechy, najmä pri prístavbách alebo renováciách, je miesto, kde sa prepája nová plochá strecha so šikmou strechou existujúcej budovy alebo s murivom. Štartovací rad a prvý rad šindľov (ak sú použité na hlavnej streche) musí byť inštalovaný 25 cm od spodnej časti šikmej strechy (alebo hlavnej strechy) nad prechodom. Tento presah zabezpečuje, aby sa voda stekajúca zo šikmej strechy nedostala pod krytinu plochej strechy a minimalizuje riziko zatekania. Pri napojení na murivo je kľúčové zabezpečiť dokonalé utesnenie a hydroizolačné prepojenie medzi týmito dvoma konštrukčnými prvkami, aby sa predišlo vnikaniu vlhkosti do obvodového muriva. Použitie vhodných tesniacich materiálov a techník je v tomto prípade nevyhnutné.

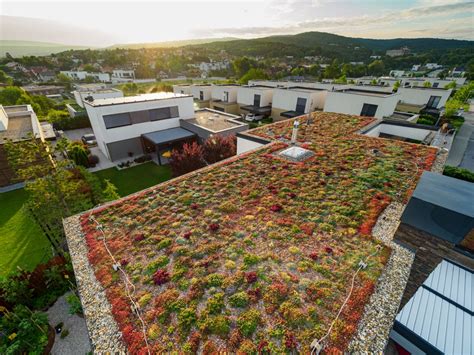

Zelené Strechy: Úžitok a Ekológia

Plochá strecha je pre rodinné domy i komerčné objekty ideálnou voľbou aj v prípade, ak má slúžiť ako dodatočná úžitková plocha, napríklad zelená terasa. V prípade vegetačných striech závisí ich skladba od využitia plochy - môžu plniť buď pohľadovú funkciu alebo slúžiť ako zeleň rodinného domu či strešný park. „Vegetačná strecha na rozdiel od bežnej plochej alebo šikmej strechy zlepšuje ovzdušie, zadržiava vlhkosť a vodu, zabraňuje prehrievaniu budov, funguje ako zvuková izolácia (20-centimetrová vrstva zníži hluk o 46 dB), má protipožiarne vlastnosti, podporuje biodiverzitu a dokáže plniť aj estetické či ekologické hľadisko,“ vymenúva prednosti zelených striech Martin Mikulaj, konateľ spoločnosti Strešné substráty.

Náklady na zhotovenie extenzívnej vegetačnej strechy závisia v prvom rade od jej veľkosti a od zvolenej skladby strešného plášťa, ktorá je v podstate rovnaká ako pri klasickej plochej streche. Hydroizolácia (fólia alebo asfaltový pás) však musí byť odolná proti prerastaniu koreňov rastlín. Pochôdzna strecha má zároveň dobre odolávať aj statickému pôsobeniu a mechanickej záťaži, preto sú ako hydroizolácia vhodné napríklad strešné mPVC fólie vystužené sklenou rohožou. Pre menšiu hrúbku sú fólie náchylnejšie na poškodenie, preto je nevyhnutná väčšia opatrnosť. Vyznačujú sa však rýchlejšou a jednoduchšou aplikáciou. Istotu komfortnej pochôdznej strechy vám poskytne napríklad aj termoplastická hydroizolačná fólia na báze polyolefínu s nízkym obsahom asfaltu. Väčšia hrúbka zaručuje fólii menšiu citlivosť na poškodenie. Bezpečnejšou voľbou je aj dvojvrstvový systém s aplikáciou asfaltovaných pásov, ktorý je najmenej náchylný na poškodenie. „Jednoznačne odporúčam používať pri pochôdznych a pojazdných strechách hydroizolačnú vrstvu z asfaltovaných pásov, alebo polyolefínových fólií,“ radí Jaroslav Vaňo.

Pri realizácii extenzívnej vegetačnej strechy sa navyše realizuje iba samotné vegetačné súvrstvie, ktoré tvoria drenážna vrstva, retenčná vrstva a predpestovaná, vysoko odolná vegetačná rohož. Tá sa dokáže dobre prispôsobiť rôznym podmienkam v našich zemepisných šírkach, či už v horách alebo v nížinách. V prípade pochôdznej (intenzívnej) plochej strechy treba kalkulovať s minimálnou hrúbkou substrátu 20 - 25 cm, čo predstavuje záťaž konštrukcie približne 250kg/m2. Extenzívna zelená strecha, tvorená machmi a lišajníkmi, je prakticky bezúdržbová. Dvakrát za rok (jar a jeseň) stačí na ňu aplikovať vhodné hnojivá, jednorazovo skontrolovať a vyčistiť strešné odtoky. V prípade extrémneho sucha sa odporúča strechu nepravidelne zalievať, aby rastliny nevysychali. Ploché strechy môžu nájsť rozličné využitie aj v bytových domoch. V prípade Zeleného átria, prvej pasívnej bytovky na Slovensku, slúži obyvateľom ako príjemná relaxačná terasa s posedením a výhľadom na mesto.

Do realizácie vegetačnej strechy sa v žiadnom prípade nepúšťajte sami, zverte ju do rúk skúsenej realizačnej firmy. V súčasnosti je výhodné zvoliť si komplexný systém zelenej strechy od jediného dodávateľa. Montáž systému je potom rýchla a jednoduchá, pričom strecha je schopná plniť svoju funkciu ihneď po ukončení inštalácie. Nie je potrebné čakať päť až šesť mesiacov na to, aby rastliny vyrástli. „V prvom rade je nutné nechať strechu odborne posúdiť a následne vypracovať projekt. Často tu dochádza k používaniu nesprávnych hydroakumulačných a drenážnych vrstiev, alebo k používaniu strešných substrátov s ornicou. Pre strešné záhrady sa používajú len minerálne substráty (drvená tehla, láva, kompost) v súlade s normou FLL/DE,“ upozorňuje Martin Mikulaj. Pri inovovaných systémoch extenzívnych zelených striech však už dávno neplatí, že by sa vyznačovali zvýšenými nákladmi na návrh, realizáciu alebo intenzívnu údržbu.
