Optimálne odvetranie kanalizácie Geberit pre komfort a úsporu energie

Kanalizačné systémy Geberit sú navrhnuté pre hladký a bezpečný odtok, minimalizujúc riziko upchatia. Pre odborníkov spoločnosti Geberit to však zďaleka nestačí. Naše kanalizačné systémy, vybavené špeciálnymi optimalizovanými tvarovkami pre hydrauliku, zvukovú a protipožiarnu ochranu, ponúkajú maximálnu bezpečnosť, výkon a ticho, pričom zaberajú minimálny priestor. So systémami Geberit získate cenný obytný priestor a môžete využívať výnimočnú slobodu pri navrhovaní.

Prečo je správne odvetrávanie kanalizácie kľúčové

Zabezpečenie optimálneho prietoku a stability tlaku v kanalizačných systémoch je nevyhnutné. V bežnom kanalizačnom potrubí začínajú od určitej výšky platiť zvláštne zákony prúdenia. Rýchlo sa meniaci tlak môže viesť k tomu, že sa obsah ležatého potrubia v dôsledku vysokého podtlaku alebo pretlaku vo zvislom odpadovom potrubí vysaje dovnútra alebo naopak vytlačí von. Obe situácie sú veľmi nežiaduce, pretože môžu spôsobiť zápach alebo hygienické problémy. Pre správne odvetrávanie sanitárnych potrubí sú preto potrebné inteligentné riešenia.

Geberit Sovent - Inovatívne riešenie pre zvislé potrubia

Pre vysokopodlažné budovy, kde sú tlakové výkyvy obzvlášť výrazné, vyvinul Geberit tvarovky Geberit HDPE Sovent. Tieto tvarovky zabezpečujú vyrovnávanie tlaku vo zvislom odpadovom potrubí výškových budov, a tým zvyšujú jeho kapacitu a kompletne nahrádzajú doplnkové vetracie potrubie. Geberit Sovent predstavuje cenovo nenáročnú a technicky perfektnú alternatívu k bežným kanalizačným systémom vo výškových budovách.

Geberit Sovent zabraňuje hydraulickému „zablokovaniu“ v odpadovom potrubí a tým zvyšuje jeho prietokovú kapacitu. Zároveň zaisťuje cirkuláciu vzduchu medzi ležatým a zvislým potrubím. V dôsledku toho je paralelné vetracie potrubie zbytočné.

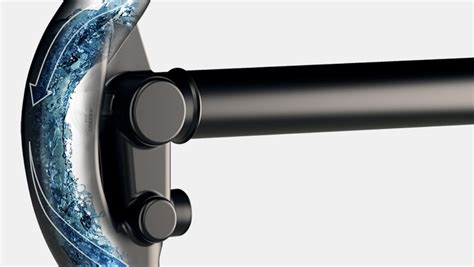

Spoločnosť Geberit účinnosť tvarovky Sovent ešte vylepšila. Špecialisti sa inšpirovali javom, keď obrátite fľašu s vodou hrdlom dole a pomaly s ňou otáčate, aby ste ju vyprázdnili čo najrýchlejšie. Počas optimalizačných prác na tvarovke Sovent DN 100 vyvinuli v hornej časti tvarovky asymetrické prehnutie. To uvedie vodu do rotačného pohybu a vytvorí uprostred rúry nepretržitý stĺpec vzduchu, ktorý zaistí vyrovnávanie tlaku v potrubí.

Po dôkladných počítačových simuláciách boli prototypy optimalizovaných tvaroviek Sovent skúšané na 24 metrov vysokej veži s odpadovým potrubím. „Naša skúšobná veža má rovnakú výšku ako osemposchodová budova. Vzhľadom na to, že sa tvarovky Sovent používajú v kanalizačných systémoch výškových budov, bolo dôležité vykonávať skúšky práve za takýchto podmienok.“ Skúšky na skúšobnej veži potvrdili výsledky počítačových simulácií - nová hydraulicky optimalizovaná tvarovka Sovent má o viac než 30 % vyššiu prietokovú kapacitu.

Tvarovky Geberit HDPE Sovent sa používajú vo výškových budovách na napájanie pripojovacích kanalizačných potrubí na jednotlivých poschodiach na zvislé odpadové potrubie. Vďaka patentovanej technológii prúdenia môže odpadové potrubie s priemerom DN 100 pri použití nových tvaroviek Geberit Sovent dosiahnuť prietokovú kapacitu dvanásť litrov za sekundu. Pre porovnanie, v bežnom odpadovom systéme by bolo potrebné odpadové potrubie DN 150 a doplnkové vetracie potrubie DN 80. Tvarovka je vyrobená z odolného plastu PE-HD a môže sa zvárať s odpadovými rúrami Geberit PE alebo Geberit Silent-db20.

Energeticky úsporná vetracia hlavica Geberit ERV - Inteligentné odvetrávanie na streche

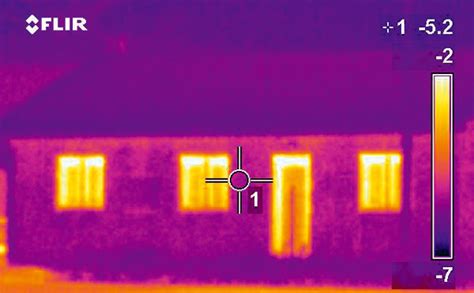

Energeticky úsporné opatrenia sú štandardom v súčasných budovách a týkajú sa väčšinou všetkých častí stavebnej konštrukcie. Jedno miesto sa však doteraz nedarilo utesniť nikomu: otvorený koniec vetracieho potrubia kanalizácie. Tento otvor slúži napríklad na to, aby pri spláchnutí toalety nevznikal v kanalizačnom potrubí podtlak, ktorý by mohol vysať vodu zo zápachových uzávierok. Zároveň ale týmto miestom uniká značné množstvo tepla, čo je jasne viditeľné pri pohľade cez infračervenú kameru, najmä v chladnom počasí.

Inovatívna, energeticky úsporná vetracia hlavica Geberit ERV tento problém dokázala vyriešiť:

• otvára sa iba vtedy, keď je to potrebné, a to vďaka patentovanému systému membrán,
• v prípade potreby vyrovná tlak v potrubí,
• zamedzuje zbytočným tepelným stratám a tým zvyšuje energetickú účinnosť budovy.

Energeticky úsporná vetracia hlavica Geberit ERV utesňuje vetracie potrubie pre odpadovú vodu nad strechou pomocou patentovaného systému magnetickej membrány. Tento systém sa otvorí automaticky, keď je potrebná kompenzácia tlaku. Po zvyšok času udržiava teplo vo vnútri budovy. Pretlak z kanalizačného systému môže uniknúť cez energeticky úspornú vetraciu hlavicu Geberit ERV, pretože membrány sa otvárajú v oboch smeroch. Energeticky úsporná vetracia hlavica Geberit ERV teda spĺňa požiadavky normy SN 592000.

Inštalácia energeticky úspornej vetracej hlavice Geberit ERV prináša aj ekonomický prínos k zmierneniu zmeny klímy. V závislosti od konštrukcie budovy, umiestnenia a poveternostných podmienok sa môže inštalácia finančne vyplatiť o päť až desať rokov*. Ľudia, ktorí používajú plochy strešnej terasy, môžu mať tiež úžitok, pretože zabraňuje úniku nepríjemných pachov z ventilačných potrubí. Šetrite energiu bez straty funkčnosti - týmto spôsobom môžete ušetriť až 50 litrov vykurovacieho oleja ročne*. Hlavica sa inštaluje na potrubie d110 a je prispôsobená všetkým bežným typom inštalácie. Je bezúdržbová, s ochranou proti hmyzu a odolnosťou voči mrazu.

* Informácie založené na výpočtoch modelov s použitím teploty vzduchu v Lucerne (Švajčiarsko) pre viacpodlažnú budovu a neizolované vetracie potrubia. Vysoká škola strojárenstva a architektúry v Lucerne vykonala z poverenia Švajčiarskeho federálneho úradu pre energetiku SFOE výskum tepelného úniku cez funkčné otvory v plášti budov.

Komplexné kanalizačné systémy Geberit pre celkovú optimalizáciu prietoku

Spoločnosť Geberit svojou vývojovou činnosťou neustále stanovuje nové štandardy bezpečnej kanalizačnej technológie. Za viac ako 100 rokov pôsobenia v oblasti hydrauliky sme nazhromaždili množstvo vedomostí a skúseností z oblasti mechaniky kvapalín, ktorým sa žiadna iná spoločnosť nemôže rovnať. To je náš základ, naša motivácia a ambícia, pokiaľ ide o prehodnocovanie a ďalšiu optimalizáciu existujúcich systémov a produktov.

Všetky novo vyvinuté, hydraulicky optimalizované tvarovky sú podrobne testované na nepretržité používanie vo vlastnej odvodňovacej veži v Rapperswil-Jona. Tieto systémy, hoci nie sú priamo určené na vetranie, významne prispievajú k stabilite tlaku a efektívnosti celého odvodňovacieho systému, čím nepriamo podporujú správnu funkciu odvetrania.
