Keramické stropy Miako predstavujú spoľahlivé a rokmi overené riešenie pre vodorovné nosné konštrukcie, ktoré sú súčasťou komplexného systému hrubej stavby. Tieto polomontované keramické stropy sú veľmi variabilné a vhodné na použitie v bytovej aj občianskej výstavbe. Využitie samozrejme nachádzajú aj inde - napríklad v priemyselných alebo hospodárskych budovách.
Vďaka svojej flexibilite sú vhodné aj pre členité a nepravidelné pôdorysy miestností so svetlou šírkou až do 8 metrov. S prídavnou výstužou je ich dokonca možné navrhnúť pre konzoly balkónov a schodišťových podest, ako aj pre spojité nosníky. Je však dôležité poznamenať, že stropy sa nehodia do stavieb, ktoré sú dynamicky namáhané.
Zloženie a Variabilita Keramického Stropu Miako

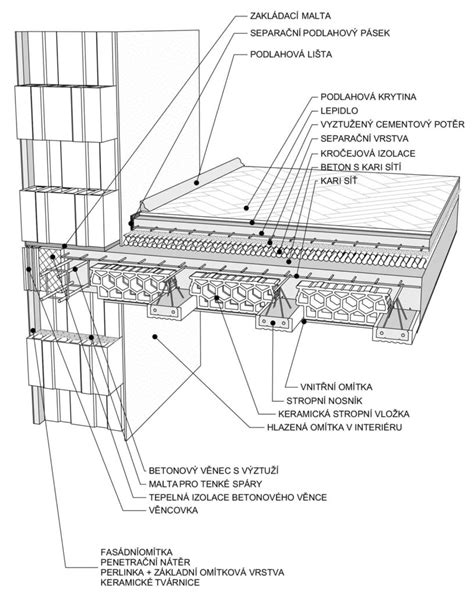

Stropnú konštrukciu Heluz Miako tvoria keramobetónové stropné nosníky vystužené zváranou priestorovou výstužou a keramické vložky. Celý strop sa zmonolitní dobetónovaním, čím získa pevnosť a tuhosť železobetónovej monolitickej dosky. Miako nosníky sú tvorené keramickou tvarovkou s betónovým jadrom a priehradovou výstužou. Do týchto nosníkov sa vkladajú keramické vložky, ktoré zohrávajú úlohu výplňového prvku a obsahujú kvôli odľahčeniu dutiny s vnútornými rebrami.
Pre vonkajšie obmurovanie stropnej konštrukcie sa používajú keramické vencovky HELUZ Supertherm, ktoré vytvárajú tehlový obvodový plášť železobetónových vencov. Spolu s vloženým izolantom - polystyrénom s hrúbkou minimálne 100 mm - zabezpečujú požadovanú tepelnú izoláciu venca v celej hrúbke stropu. Rovný keramický tehlový podhľad stropu vytvára vhodný podklad pod omietku.
Hrúbka Stropu a Kľúčové Rozmery Komponentov
Jedným z kľúčových aspektov pri návrhu keramického stropu Miako je jeho hrúbka a rozmery jednotlivých prvkov. Podľa rozpätia a zaťaženia stropnej konštrukcie sa navrhne vhodná výška nosníkov a keramických vložiek, ako aj hrúbka nadbetónovanej vrstvy 40 alebo 60 mm. Výsledná hrúbka stropu sa pohybuje od 190 do 290 mm (po 20 mm).
Kľúčové rozmery komponentov keramických stropných systémov Miako:
| Prvok | Rozsah dĺžok (mm) | Výška (mm) | Poznámka |
|---|---|---|---|
| Stropné nosníky | 1 500 - 8 250 (po 250) | 175 | Pre svetlé rozpätie miestností max. 6 m |
| Stropné nosníky | 1 500 - 8 250 (po 250) | 230 | Pre svetlé rozpätie miestností 6 m do max. 8 m |
| Keramické stropné vložky | 250 (jednotná dĺžka) | 150, 190, 230 | Kladú sa na sucho na nosníky |
| Doplnkové vložky | N/A | 80 | Na zvýšenie únosnosti (napr. v miestach prestupov) |
| Vencovky HELUZ Supertherm | N/A | 185, 225, 265 | Pre obvodové murovanie vencov |
Hrúbka nadbetónovanej vrstvy: 40 alebo 60 mm
Celková výsledná hrúbka stropu: 190 až 290 mm (po 20 mm)
Únosnosť Keramického Stropu Miako
Únosnosť montovaného keramického stropu Miako navrhuje skúsený statik na predpokladané zaťaženie, ktoré bude pôsobiť na strop. Pri návrhu stropu treba počítať so všetkými potenciálnymi zaťaženiami, pre ktoré existujú presné hodnoty zaťažovacích stavov, skupín a kombinácií zaťaženia.
Medzi tieto zaťaženia patria:
- Zaťaženie od osôb a nábytku nachádzajúcich sa na strope.
- Zaťaženie od priečok vymurovaných na strope.
- Zaťaženie od krovu pôsobiaceho na strop.
- Zaťaženie od vrstiev zelenej strechy.
- Zaťaženie od snehu.
Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí minimálne 28 dní od betonáže. Až po vytvrdnutí získa strop nosnosť, pevnosť a tuhosť železobetónovej monolitickej dosky.
Výhody Keramických Stropov Miako
Polomontovaný stropný systém Miako ponúka oproti monolitickým stropným konštrukciám vyhotovených z betónu viaceré výhody. Medzi hlavné patrí nižšia prácnosť priamo na stavbe, nižší objem mokrých procesov, rýchle zhotovenie a úspora na debnení. Ide o jednoduchú, rýchlu a rokmi overenú technológiu.
Keramické stropy Miako majú vysokú požiarnu odolnosť a vďaka výbornej akumulačnej schopnosti a schopnosti prijímať a uvoľňovať vlhkosť vytvárajú v miestnostiach zdravú mikroklímu. To je dôležité pre zabezpečenie zdravého a hygienicky neškodného prostredia, čo z nich robí záruku zdravého a hygienického bývania. Taktiež z hľadiska tepelnoizolačných a akustických parametrov sú tieto trámikové stropy vhodnými konštrukčnými prvkami pre bytovú aj občiansku zástavbu.
Ďalšou výhodou je možnosť ručnej montáže nosníkov a vložiek, čo je hlavnou prednosťou polomontovaných stropov a umožňuje flexibilné riešenia na každej stavbe bez nutnosti rozsiahlej manipulačnej techniky.
Montáž Keramického Stropu Miako: Krok za Krokom
Základom úspešnej realizácie každého keramického stropu je vypracovanie statického návrhu a kladačského výkresu. Tieto dokumenty zohľadňujú statické požiadavky aj dispozičné riešenie daného objektu.
1. Príprava Podkladu a Nosného Muriva
Pred samotnou montážou stropu sa odporúča overiť svetlý rozmer nosných stien (priečlakov) s toleranciou ± 20 mm. Vždy je potrebné dodržať projektovú dokumentáciu a plán uloženia. Korunu zdiva z nebroušených cihel je treba vyrovnať maltou. Na korunu obvodového a vnútorného nosného zdiva z brúsených tehál sa položí ťažký asfaltový pás o hrúbke troch milimetrov. Pred uložením nosníkov sa na podklad umiestni asfaltový pás minimálnej hrúbky 3,5 mm. Podklad má byť vyrovnaný cementovou maltou (poterom) s minimálnou hrúbkou 10 mm, aspoň 2 dni vyzretou.
2. Ukladanie Stropných Nosníkov
Stropné nosníky sa ukladajú na železobetónový veniec, priečlak alebo murivo z brúsených či nebrúsených tehál. V ideálnom prípade sa odporúča klásť nosníky na zdivo pomocou žeriavu alebo hydraulickej ruky, aj keď je možná aj ručná montáž. Keramické stropné nosníky sa ukladajú na cementovú maltu. V závislosti od dĺžky nosníka je minimálne uloženie na nosnom murive 125 mm alebo 150 mm (pri nosníkoch dlhších ako 7 500 mm do dĺžky 8 250 mm). Osová vzdialenosť medzi jednotlivými stropnými nosníkmi sa vymedzí osadením krajných stropných vložiek. Maximálna medzera medzi hranou stropného nosníka a hranou stropnej vložky je 5 mm.
3. Podoprenie Nosníkov a Eliminácia Priehybu
Nosníky sa musia po rozmiestnení ihneď podoprieť pomocou vhodných líniových podpôr a stojok. Ako líniové podpery možno použiť prvky systémového debnenia alebo drevené trámy s minimálnym prierezom 100 × 100 mm. Vzájomná vzdialenosť líniových podpôr a stojok je maximálne 1 500 mm. Nosníky od dĺžky 1 250 mm do dĺžky 2 000 mm nie je potrebné podoprieť, dlhšie nosníky sa podopierajú v jednom až štyroch miestach v závislosti od ich dĺžky. Podpery musia byť zavetrované (zaistené šikmými vzperami), podložené a zaklinované.
Pri navrhovaní a zhotovení stropu treba brať do úvahy prirodzenú vlastnosť materiálu - pri zaťažení sa každá doska alebo prút ohýba. Aby bol po zhotovení stropu priehyb takmer nulový, pri montáži stropu treba každý nosník nadvihnúť v strede proti smeru zaťaženia, takže nosníky nebudú vodorovné, ale od každej steny smerom do stredu stropu pôjdu trochu "do kopca". Po odstránení montážnych podpier sa strop vyrovná a vzniknuté sily zachytí obvodový oceľobetónový veniec.
A quick guide for working on steep roofs
4. Ukladanie Keramických Stropných Vložiek

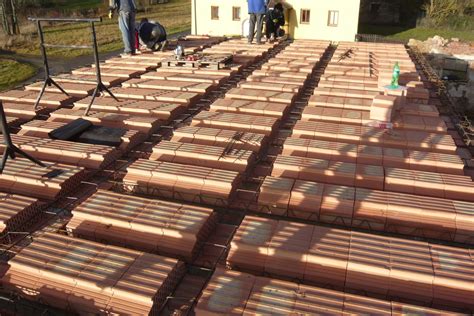

Po montážnom podoprení a navýšení stropných nosníkov sa postupne vyskladajú stropné vložky. Ukladajú sa na sucho na nosníky v ucelených radoch, kolmo na podlžnú os nosníkov alebo rovnobežne s nosníkmi, v závislosti od šírky a dĺžky stropu. Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu, napríklad polystyrénom.
5. Armovanie a Debnenie

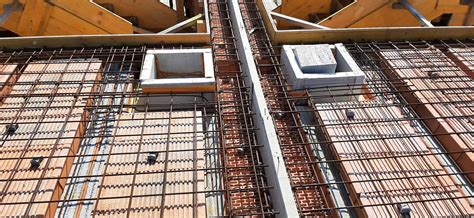

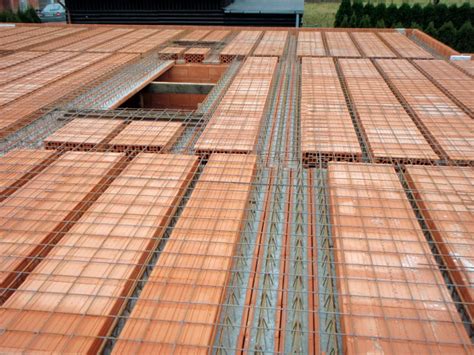

Následne sa v súlade s projektovou dokumentáciou zhotoví výstuž vencov a na celú plochu sa uloží kari sieť. Sieť sa uloží na vopred pripravené dištančné podložky, ktoré zabezpečia minimálne krytie výstuže betónom. V mieste prekrytia sietí musí byť presah minimálne 300 mm v oboch smeroch a na krajoch ich treba uložiť ešte aspoň 200 mm za líce múru. Odporúča sa použiť zvárané siete Ø 5/150 × 150 mm z betonárskej ocele triedy B500A. Na armovanie sa používa kari sieť s okom 150 mm na 150 mm a priemerom minimálne 4 mm. Ešte treba uložiť do stropu a venca predpísanú výstuž (siete a prúty podľa projektu) a zhotoviť okrajové debnenie na stužujúci veniec.
6. Betonáž Stropu
S betonovaním môžete začať po dokončení montáže všetkých prvkov predpísaných projektom. Pred betonážou sa celá plocha stropu dôkladne navlhčí, aby sa zabránilo prudkému úbytku vody z čerstvého betónu a bola zaručená dobrá priľnavosť. K dobetónovaniu stropu sa používa betón triedy C 16/20 alebo C20/25 dostatočne mäkkej konzistencie. Betonáž musí prebiehať rovnomerne, aby sa zabránilo hromadeniu betónu na jednom mieste. Keramické stropné vložky sa počas montážneho stavu nesmú zaťažovať ničím iným ako betónovou zálievkou. Nosné rebrá spolu s doskou nad vložkami Miako aj železobetónový veniec sa betónujú súčasne tak, aby nad hornou plochou stropných vložiek vznikla podľa typu konštrukcie 40, respektíve 60 mm vrstva betónu.
V prípade potreby prerušenia betonovania sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky. Pracovná škára nesmie prechádzať nad nosníkom (tzv. betónovým rebrom). Po zhotovení stropnej konštrukcie je potrebné udržiavať betón v dostatočne vlhkom stave až do stvrdnutia, niekoľko dní ho treba vlhčiť vodou. Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m² pred jeho zmonolitnením (konečným spevnením). Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku, minimálne 28 dní od betonáže.
