Zateplenie Fasády: Komplexný Sprievodca Správnymi Postupmi a Faktormi Ovplyvňujúcimi Potrebu Kotvenia

Zateplenie fasády domu je jednou z najčastejších rekonštrukcií, do ktorej sa ľudia púšťajú. Ide o pomerne veľký a relatívne nákladný zásah, ktorý môže prinášať finančné úspory a tepelnú pohodu po desiatky rokov. Aby malo zateplenie tú správnu účinnosť a zároveň spĺňalo aj príslušné normy, je nevyhnutná správna montáž a ukotvenie izolačného materiálu. Nie len nedodržiavanie technologických postupov na stavbe, ale aj nepresne, alebo chybne navrhnuté riešenia zo strany projektanta, bývajú hlavnými príčinami nevydareného zateplenia fasády. Veľmi dôležitá je preto svedomitá a dôkladná príprava.

Pred začatím akýchkoľvek prác a už pri samotnom plánovaní sa odporúča poradiť sa s odborníkom, alebo špecializovanou spoločnosťou. Či už sa na to podujmete sami, alebo radšej zateplenie necháte na odborníkov, určite sa oplatí vedieť správny postup od výberu materiálu až po realizáciu.

1. Príprava Podkladu

Podklad pre vonkajší fasádny zatepľovací systém (ETICS) musí byť suchý, vyzretý, súdržný a pevný, bez prachu, mastnoty, plesní, výkvetov, trhlín, prasklín alebo inak narušených miest. Zásadne platí, že zatepľovací systém nenahrádza hydroizoláciu ani sanačný systém. Ak je stavba vlhká, je potrebné zrealizovať riadnu hydroizoláciu a odstrániť príčinu vlhkosti.

Súdržnosť a rovinnosť podkladu

Vhodnými podkladmi sú murované steny, betónové povrchy panelov, pevné a súdržné cementové, vápeno-cementové a polymércementové omietky, pórobetón a pod. Odporúča sa priemerná súdržnosť podkladu najmenej 200 kPa s tým, že najmenšia jednotlivá prípustná hodnota musí byť aspoň 80 kPa. Rovinnosť podkladu je kľúčová. Prípustná tolerancia nerovnosti podkladu je 20 mm na dĺžku 1 m pre lepené a kotvené systémy. Pri systémoch len lepených je prípustná nerovnosť podkladu max. 10 mm na dĺžke 1 m. Podklad sa nesmie vyrovnávať vrstvou tepelnej izolácie.

Zásady vhodného podkladu

• Vlhký podklad: Najskôr sa musí odstrániť príčina vlhkosti, zatepľuje sa až po vyschnutí muriva.
• Zaprášený, špinavý podklad: Je nutné mechanicky očistiť, omiesť, prípadne umyť tlakovou vodou.
• Zvetraný povrch: Je nutné mechanicky očistiť, obiť, prípadne odstrániť s použitím vhodnej technológie a následne vyrovnať vhodnou hmotou preukázateľne zabezpečujúcou súdržnosť podkladu.
• Mach, plesne, huby: Je nutné mechanicky očistiť a následne stenu ošetriť vhodným fungicídnym prípravkom.
• Vystupujúce časti: Nutné odstrániť ostré, vystupujúce časti malty, nesúdržné a odlupujúce sa vrstvy náteru a omietky.
• Zvyšky oddebňovacích prípravkov: Očistiť tlakovou vodou s pridaním detergentu.
• Savý podklad: Sa očistí a napenetruje vhodnou penetráciou.
• Trhliny: Neaktívne trhliny sa utesnia pružným tmelom, pri aktívnych trhlinách treba vyriešiť príčinu ich šírenia.

Opravený podklad sa vždy ošetrí penetračným náterom.

Montáž ďalších prvkov

Z hľadiska najvhodnejšieho technologického postupu stavebných prác by sa mala prípadná montáž okien, dverí a práce súvisiace s osadzovaním vonkajších otvorov realizovať ešte pred začiatkom zatepľovania. Rovnako tak to platí aj pre prvky vonkajšieho tienenia, prípadne konzoly na uchytenie ťažších konštrukcií. Parapetné dosky sa v ideálnom prípade osadzujú v priebehu zatepľovania.

2. Založenie Prvého Radu Izolácie

Zatepľovací systém s použitím minerálnej vlny sa zakladá minimálne 30 cm nad úrovňou budúceho terénu. Pre správne založenie sa používajú certifikované zakladacie profily s odkvapom. Na ich prípadné vyrovnávanie sa používajú dilatačné podložky s hrúbkou od 1 do 10 milimetrov.

Osadenie zakladacích líšt

Štandardne sa zakladá na zakladaciu lištu, ktorej šírka a pevnosť musia zodpovedať hrúbke použitého izolačného materiálu. Osadí sa zakladacia lišta príslušnej šírky (podľa hrúbky izolácie) z ľahkých, alkalicky stálych kovov, prípadne PVC. Tieto sa kotvia skrutkami v min. počte 3 ks na 1 bm. Na zakladacie lišty sa aplikujú tesniace a dilatačné prvky. Vzájomné napojenie zakladajúcej lišty sa vykoná s medzerou 2 mm. Potrebné zaistenie rovnosti čela zakladajúcich líšt sa u nerovných podkladov dosiahne pomocou distančných umelohmotných podložiek. Vzniknutý priestor medzi zakladajúcou lištou a stenou objektu sa vyplní nízko-rozťažnou PU penou, alebo tmelom tak, aby po montáži izolácie nevznikli dutiny a zabránilo sa vzniku „komínového efektu“, ktorý môže ochladzovať stenu.

Založenie na soklovej izolácii

Čoraz častejšie sa začína zakladať prvý rad na vyrovnanú soklovú izoláciu. Na izolovanie soklovej časti sa používajú nenasiakavé dosky, najčastejšie na báze extrudovaného polystyrénu alebo perimetrického polystyrénu so zníženou nasiakavosťou. Sú dva spôsoby založenia prvého radu minerálnej izolácie:

1. Hrúbka soklovej izolácie je totožná s hrúbkou minerálnej izolácie. V tomto prípade sa nepoužívajú okapové lišty, no spoj je potrebné 2x vystužiť.
2. Hrúbka soklovej izolácie je menšia ako hrúbka minerálnej izolácie, pričom sa odporúča rozdiel 3-4 cm. V tomto prípade je však nutné použiť okapovú lištu, aby voda stekala od fasády.

3. Lepenie Izolácie: Kľúč k Stabilite

Samotnému lepeniu izolácie predchádza jeden alebo dva kroky, v závislosti od typu dosky. Na lepidle sa v tomto prípade neoplatí šetriť, pretože lepiaca malta nesie zaťaženie celého kontaktného systému. Kvalitným zateplením sa vám podarí účinne znížiť spotrebu tepla na vykurovanie a tiež zlepšiť podmienky bývania.

Penetráciou k lepšej priľnavosti

Minerálne dosky sa musia pred aplikáciou lepiaceho materiálu skontrolovať, či je ich povrch dostatočne suchý a bez mechanického poškodenia. V prípade produktu bez povrchovej úpravy je potrebné povrch dosky penetrovať tenkou vrstvou lepiacej malty. Ak je doska opatrená špeciálnou povrchovou úpravou (napr. SMARTwall S C1 alebo C2), penetrácia lepidlom na takomto povrchu nie je potrebná. V prípade dosiek SMARTwall C1 odporúčame špeciálnu povrchovú úpravu dosky smerovať do exteriéru. V prípade otočenia smerom k stene nevznikne žiadny problém. Penetrácia lepidlom sa robí v mieste nanášania lepidla po obvode dosky a na 1 až 3 terče v strede dosky.

Nanášanie lepiacej malty

Keď je doska bez špeciálnej povrchovej úpravy, musí byť pred nanesením lepiacej malty napenetrovaná vtlačením tenkej vrstvy lepiacej malty. V prípade, že sa jedná o povrch dosky so špeciálnou úpravou, lepiaca malta môže byť nanesená priamo. Pri izolantoch FKL s kolmou orientáciou vlákien sa lepiaca malta nanáša celoplošne, hrebeňovým hladidlom. Výška hrebeňa sa určí podľa nerovnosti podkladu.

Nanesenie lepiacej malty musí byť minimálne na 40% plochy dosky po jej zatlačení na stenu. V prípade rozmeru 400x1200mm postačí naniesť tenší rámik po obvode (cca. 6 cm po zatlačení na stenu). V prípade lamiel FKL je lepenie celoplošné. V oblasti sokla s keramickým obkladom alebo kotvenia hmoždiniek len do plochy dosky je to 60 percent. Dodržanie minimálnej plochy lepiacej malty je dôležité pre stabilitu zatepľovacieho systému.

Na dosku bez povrchovej úpravy sa lepiaca malta nanáša na penetrovaný povrch po obvode dosky a na terče v strede dosky. Kotva musí vždy prechádzať cez lepiacu maltu, preto terče je nutné umiestniť na konkrétnom mieste.

Teplotné podmienky a materiály

Lepenie bežným cementovým lepidlom je možné pri teplotách +5 - +25 °C. Pri nižších teplotách je nutné použiť špeciálne lepidlo. Vylepšené cementové lepidlá zvládnu teplotné rozpätie +1 - +15 °C. Alternatívou je použitie lepidiel z nízkoexpanznej peny s teplotným rozpätím 0-35 °C. Vždy je potrebné používať lepidlo alebo penu, ktoré sú certifikované v príslušnom zatepľovacom systéme.

4. Zásady Lepenia Izolácie na Stenu

Nalepenie dosiek na stenu musí byť na tesno bez špár. Maximálna povolená špára je 4 mm a musí sa v celej hrúbke vyplniť izolantom. Aby nevznikol tepelný most, lepiaca malta sa nesmie dostať do špáry.

• Pri lepení dosiek musí vzniknúť „T“ spoj, nie krížový spoj dosiek „+“. Zvislé špáry musia byť od seba minimálne 100 mm.
• Dilatácie v stene musia byť dodržané, dosky ich nesmú prekrývať.
• Pokiaľ pri okne vychádza špára v úrovni parapetu alebo nadpražia a nie je možné vytvoriť z dosky „hokejku“ s výrezom minimálne 100 mm v horizontálnom a vertikálnom smere dosky, je možné otočiť dosku o 90°.
• Odrezky je možné použiť, len ak majú minimálnu šírku 150 mm. Takýto odrezok sa umiestni len do plochy, nie ku okraju otvorov alebo rohu budovy.
• Na rohoch sa musia rady dosiek preväzovať. Ideálne je striedať na rohu celú a polovičnú dosku.
• Pre zamedzenie vytvorenia tepelného mostu okolo okien a dverí prekryjeme rám minimálne 2 cm minerálnou izoláciou.
• V prípade zapusteného okna v ostení je potrebné použiť na zaizolovanie ostenia dosky FKD RS. Tieto sú zapustené vo fasádnej izolácii tak, že špára nie je priebežná kolmo od rámu okna po vonkajší povrch izolácie.
• Na konci dňa odporúčame prekrývať hornú hranu dosiek pred prípadným zatečením od dažďovej vody. V prípade hotovej výstužnej vrstvy na stene je nutné prekryť aspoň hrany izolácie v mieste parapetu, pokiaľ nie sú ešte osadené.

5. Kotvenie Izolácie: Kedy a Ako Správne

Kotvenie systému sa vykonáva po kontrole rovinnosti, spravidla 1 až 3 dni po nalepení izolácie. Kotvenie odporúčame vykonať pomocou skrutkovacích rozperných kotiev s kovovým tŕňom. Je dôležité si uvedomiť, že kotvenie prenáša len horizontálne sily od účinkov vetra. Čím väčšia plocha lepiacej malty, tým je celková stabilita zateplenia lepšia.

Kotvenie, druh rozperných kotiev, ich počet, poloha voči výstuži a rozmiestnenie v ploche ETICS, určuje projektová dokumentácia. Toto štandardne platí pre budovy s výškou nad 8 m. Pri penovom polystyréne sa spravidla kotvy umiestňujú do rohov a T-spojov dosiek, pri minerálnej vlne je zaujímavou možnosťou kotvenie do tela dosiek.

Kedy kotvenie nie je tak kriticky nevyhnutné?

Zatiaľ čo projektová dokumentácia jasne špecifikuje potrebu a spôsob kotvenia, najmä pre budovy s výškou nad 8 metrov, pre menšie objekty alebo v špecifických prípadoch môže byť dôraz kladený predovšetkým na kvalitu a rozsah lepenia. Ako už bolo spomenuté, čím väčšia plocha lepiacej malty, tým je celková stabilita zateplenia lepšia, a lepiaca malta nesie zaťaženie celého kontaktného systému. Pri dodržaní minimálne 40% (až 60% v špecifických prípadoch) plochy dosky pokrytej lepidlom, spolu s precíznou prípravou podkladu a správnym technologickým postupom, môže byť mechanické kotvenie buď minimalizované, alebo v niektorých prípadoch, ak to projektová dokumentácia a statické prepočty dovolia, aj úplne vynechané pre nižšie časti budov, kde pôsobenie vetra nie je dominantné.

Maximálna doba vystavenia rozperných kotiev UV žiareniu nesmie byť prekročená. Táto doba predstavuje čas, počas ktorého kotvy nie sú zakryté ďalšími vrstvami systému. Presnú dobu vystavenia určuje výrobca kotiev.

Výpočet dĺžky a aplikácia kotvy

Dĺžka rozpernej kotvy sa všeobecne stanovuje jednoduchým výpočtom: minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii + zostávajúca omietka (v prípade rekonštrukcie) + lepiaca malta a hrúbka izolácie = potrebná dĺžka kotvy.

Vŕtanie pre osadenie rozperných kotiev sa vykonáva kolmo na podklad. Priemer vrtáku sa stanovuje podľa druhu použitej rozpernej kotvy definovanej v projektovej dokumentácii. Do vysoko poréznych hmôt a hmôt s dutinami sa otvory vŕtajú bez príklepu! Hĺbka vrtu sa prevedie o 10 mm viac ako je predpísaná minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii rozpernej kotvy. V prípade rozmiestnenia kotiev je nutné dodržiavať správne kotviace schémy pre daný rozmer izolácie.

Dôležité aspekty aplikácie

Minimálna vzdialenosť medzi rozpernými kotvami a od hrany steny sa odporúča 10 cm. Tanier osadenej rozpernej kotvy nesmie narúšať rovnosť základnej vrstvy. Zle osadená, poškodená alebo zdeformovaná rozperná kotva sa odstráni a nahradí sa novou. V prípade, ak nie je možné poškodenú alebo zdeformovanú rozpernú kotvu odstrániť, upraví sa tak, aby nenarúšala rovinnosť povrchu ETICS. Prázdne miesto po rozperných kotvách sa vyplní izolačným materiálom - je neprípustné vypĺňať ho lepiacou maltou.

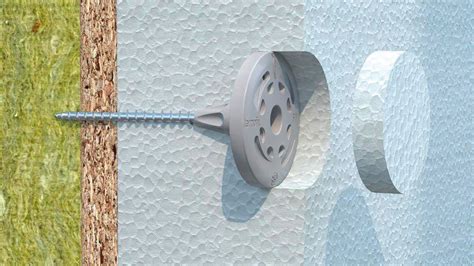

Aby sa zabránilo vzniku panter efektu na fasáde, odporúčame zapustiť kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou. Pre správnu montáž zapustených kotiev je nevyhnutné používať aplikačný nástavec odporúčaný daným výrobcom kotiev. Frézovacie aplikačné nástavce sa neodporúčajú pre použitie v minerálnej izolácii.

Prehľad dôležitých parametrov pri zatepľovaní

6. Základná Výstužná Vrstva

Pokiaľ nie sú použité dosky s povrchovou úpravou, je potrebných ich povrch napenetrovať. V prípade dosiek SMARTwall smerom do exteriéru stačí napenetrovať len miesta izolácie bez úpravy ako napríklad rohy budov, minerálne zátky, ostenia atď.

Armovanie detailov

Najskôr sa armujú nárožia, hrany, ostenia a nadpražia objektu a určené plochy v projektovej dokumentácií. K tomu sa používajú špeciálne plastové profily s výstužnou sklotextilnou mriežkou. V miestach spojov rohových profilov musí byť tkanina riadne preložená min. 10 cm. V oblasti rohov okien a dverí sa vykonajú diagonálne výstuhy s plochou min. 20x30 cm, odporúča sa rozmer 25x50 cm. V styku okenného ostenia a nadpražia sa vykoná vystuženie pásmom armovacej sieťky v ostení (nadpraží) min. 15 cm od rohu na každú stranu. V prípade nedodržania odporúčaných postupov môže dôjsť ku vzniku trhlín v rohoch okolo okien. Trhliny spôsobia zatečenie vody do systému, čím sa degraduje funkčnosť systému.

Vyhotovenie hlavnej výstužnej vrstvy

Keď sú všetky detaily vystuženia okolo rohov a dilatácií dokončené, prechádza sa na zhotovenie hlavnej vrstvy. Na izolačné dosky sa ručne nanesie výstužná malta ozubeným hladítkom 10x10 mm, do ktorej sa vtlačí výstužná mriežka. Výstužná malta, ktorá vystúpi cez mriežku sa následne vyrovná a uhladí. Armovaciu mriežku sa odporúča ukladať smerom od hora dole s min. presahom v spojoch 10 cm. Presah 10 cm sa odporúča vykonať aj v miestach vystuženia a na rohoch objektu.

Základná vrstva sa vykonáva v hrúbke 4-6 mm. Pokiaľ sa nedosiahne hrúbka 4 mm v jednom pracovnom kroku, odporúča sa vykonať ďalšiu vrstvu v priebehu 12-24 hodín už bez ďalšej výstužnej mriežky. Armovacia mriežka nesmie ležať na izolácii bez lepidla a musí byť uložená bez záhybov, oboch strán musí byť krytá lepidlom. Štruktúra armovacej mriežky nesmie byť prekreslená na povrch armovacieho lepidla. Mriežka sa ukladá do tretiny výstužnej vrstvy, minimálne krytie mriežky musí byť 1 mm, v miestach preloženia 0,5 mm. Zvýšenie odolnosti ETICS proti mechanickému poškodeniu možno zabezpečiť dvojitým vystužením v základnej vrstve prípadne použitím pancierovej mriežky. Všetky napojenia ETICS na priľahlej konštrukcii sa vykonávajú tak, aby nedošlo k prieniku vody do systému a ku vzniku škodlivých trhlín.

7. Prevedenie Finálnej Povrchovej Úpravy

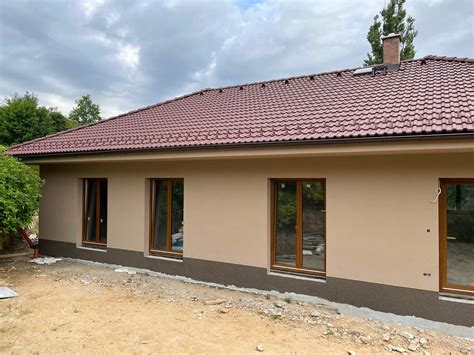

Po technologickej prestávke spravidla 5-7 dní, kým vyzrie výstužná vyrovnávacia vrstva, sa plocha fasády prebrúsi, napenetruje a následne nanesie finálna tenkovrstvová omietka v hrúbke 1,5-3 mm. Pri jej aplikácii treba dodržiavať technologické postupy, ktoré odporúča dodávateľ omietky. Pri kontaktnom zateplení z minerálnej izolácie odporúčame použiť silikátovú, silikón-silikátovú alebo silikónovú omietku.

8. Najčastejšie Chyby pri Zatepľovaní a Ich Prevencia

Nedodržanie technologických postupov alebo nevhodne navrhnuté riešenia očakávaný efekt robia neefektívnym a takisto vám vedia poriadne skomplikovať život.

• Nesprávna príprava podkladu: Podklad musí byť kompaktný, očistený a nesmie sa droliť. V opačnom prípade hrozí, že izolácia nebude držať a časom odpadne. Použitím penetrácie nič nepokazíte.
• Nedostatočné lepenie izolácie: Častou chybou je nesprávne nanesenie lepidla na plochu izolácie. Základná plocha lepidla by mala byť minimálne 40% plochy dosky (60% pre sokel alebo progresívne kotvenie). Medzera medzi tehlami a polystyrénom, ktorá vznikla kvôli absencii rámiku z lepidla, spôsobí prúdenie vzduchu medzi stenou a izoláciou, čo znižuje efektivitu.
• Nesprávne kotvenie: Fasádne hmoždinky sa zapúšťajú 1 mm do izolácie. Ak je tanierik zapustený príliš hlboko, je nutné použiť viac lepidla, aby sa táto nerovnosť zakryla, čo však môže pri zlých klimatických podmienkach spôsobiť problémy na fasáde. Vykresľovanie kotiev je možné výrazne obmedziť montážou s použitím fasádnych zátok.
• Vznik škár medzi izolantmi: V dôsledku nesprávneho založenia zateplenia môže dochádzať k vzniku škár medzi izolantmi. Pokiaľ sa ide o škáru do 4 mm, vtedy je možné vyplniť ju tepelnoizolačnou penou po celej hrúbke izolantu. Škáry väčšie ako 4 mm sú neprípustné.
• Nerozumné materiály pre založenie: Staré, ale stále často používané hliníkové lišty, spôsobujú značný líniový tepelný most, a preto je vhodnejšie použiť modernejší plastový variant, ktorý výrazne nedilatujú.
• Čiastočné zateplenie fasády: Je potrebné uvedomiť si, že čiastočné zateplenie fasády nemá prakticky žiadny význam.

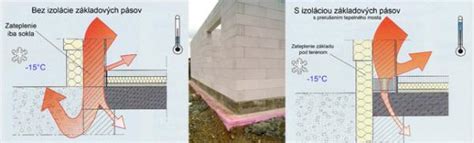

• Nesprávne zateplenie soklovej časti: Ďalšou z častých chýb je úplné nezateplenie, prípadne nesprávne zateplenie soklovej časti. Do výšky 300 mm je zásadne nutné používať nenasiakavé izolácie z extrudovaného polystyrénu (Styrodur C), alebo perimetrického polystyrénu so zníženou nasiakavosťou, napríklad ISOVER eps SOKLOVÁ DOSKA.
• Samovoľné zásahy do ETICS: Aj po správnom zhotovení tepelnoizolačného systému je potrebné upozorniť užívateľov bytov na zákaz svojvoľného mechanického zasahovania do ETICS (napr. montáž satelitných televíznych antén a pod.).
