Komplexný sprievodca káblovými žľabmi: Od princípov po aplikácie v byte a priemysle

Káblový žľab je štruktúra alebo ochranný prvok, ktorý sa používa na udržanie a ochranu elektrických a komunikačných káblov pri prechode cez stenu, podlahu alebo inú prekážku. Je to základný komponent používaný v rôznych priemyselných odvetviach a nastaveniach na správu a organizáciu elektrických káblov a vodičov.

Káblové žľaby poskytujú podporu a ochranu elektrickým a dátovým káblom, čím zaisťujú bezpečný a efektívny systém distribúcie energie. Hoci sa často spájajú s rozsiahlymi priemyselnými a komerčnými inštaláciami, ich princípy a výhody sú relevantné aj pre menšie aplikácie, vrátane tých v domácnostiach a bytoch, kde je kľúčová organizácia a bezpečnosť kabeláže.

Rozdiel medzi káblovým žľabom a káblovým kanálom

Káblové kanály a káblové žľaby sú dve bežné riešenia používané v elektrotechnickom a stavebnom priemysle na správu a ochranu káblov. Hoci obe slúžia na podobné účely, existujú medzi nimi výrazné rozdiely, vďaka ktorým sú vhodné pre rôzne aplikácie.

Káblový kanál

Káblový kanál, tiež známy ako káblový kanál, je uzavretá konštrukcia, ktorá poskytuje bezpečný kryt pre káble. Zvyčajne je vyrobený z PVC, ocele alebo hliníka a dodáva sa v rôznych tvaroch a veľkostiach, aby vyhovoval rôznym rozloženiam káblov. Káblový kanál, navrhnutý tak, aby chránil káble pred vonkajšími faktormi, ako je prach, vlhkosť a fyzické poškodenie, je ideálny pre vnútorné inštalácie, kde je potrebné káble úhľadne usporiadať a skryť. Káblové kanály sú uzavretý systém a akékoľvek zmeny na kábloch si vyžadujú demontáž, čo je veľmi časovo a prácne náročné.

Káblový žľab

Káblový žľab je na druhej strane otvorená konštrukcia, ktorá pozostáva zo série vzájomne prepojených priečok alebo kanálov používaných na podopretie a vedenie káblov. Káblové žľaby sú zvyčajne vyrobené z ocele, hliníka alebo sklolaminátu a dodávajú sa v rôznych typoch, ako sú lichobežníkové, s plným dnom a s drôteným pletivom. Na rozdiel od káblových kanálov ponúkajú káblové žľaby lepšie prúdenie vzduchu a odvod tepla, vďaka čomu sú vhodné do vonkajšieho a priemyselného prostredia, kde je vetranie kritické. Otvorená konštrukcia káblového žľabu umožňuje jednoduchší prístup ku káblom, urýchľuje inštaláciu, opravy a modernizácie.

Kľúčové rozdiely a flexibilita

Jeden z hlavných rozdielov medzi káblovými kanálmi a káblovými žľabmi je ich flexibilita pri inštalácii. Káblové kanály sa zvyčajne inštalujú priamo na stenu alebo strop, čo poskytuje čisté a nenápadné riešenie pre správu káblov. Naproti tomu káblové žľaby je možné zavesiť zo stropu, namontovať na steny alebo inštalovať pod zvýšené podlahy, čo poskytuje väčšiu všestrannosť pri zapojení a prispôsobuje sa zložitým rozloženiam. Z hľadiska nákladov sú káblové kanály vo všeobecnosti drahšie ako káblové žľaby kvôli svojej uzavretej konštrukcii a použitým materiálom. Avšak v niektorých aplikáciách, kde je viditeľnosť a bezpečnosť káblov kritická, môže dodatočná ochrana a estetika káblových kanálov odôvodniť vyššiu investíciu.

Výhody použitia káblových žľabov

Káblové žľaby sú nevyhnutné pre organizáciu káblov, ochranu, bezpečnosť, nákladovú efektívnosť a škálovateľnosť. Sú investíciou, ktorá sa z dlhodobého hľadiska vypláca tým, že udrží vaše káble pod kontrolou a vaše operácie budú fungovať hladko. Pozrime sa na niektoré z ich kľúčových výhod:

• Organizácia káblov: Jedným z hlavných účelov káblového žľabu je udržiavať káble v poriadku. Vo veľkých budovách, priemyselných závodoch alebo dátových centrách sú okolo stovky, ak nie tisíce káblov. Bez poriadneho káblového žľabu by to bolo ako zamotaná špageta. Káblové žľaby hrajú kľúčovú rolu v organizácii káblov, čím prispievajú k čistej a prehľadnej inštalácii. Umožňujú efektívne rozdelenie a vedenie rôznych druhov káblov, znižujú riziko zamotania a poškodenia a zjednodušujú prístup pre budúce úpravy, potrebné opravy alebo rozšírenie kabeláže. To je obzvlášť dôležité aj v bytoch, kde je potrebné systematicky usporiadať kabeláž pre domáce spotrebiče, internet a multimediálne systémy, aby sa predišlo chaosu.
• Ochrana káblov: Káble sú náchylné na všetky druhy poškodenia. Môžu byť rozdrvené ťažkými predmetmi, rezané ostrými hranami alebo vystavené environmentálnym faktorom, ako je vlhkosť, prach a chemikálie. Káblový žľab slúži ako tienenie káblov. Napríklad v priemyselnom prostredí sa môžu pohybovať ťažké stroje. Ak káble nie sú chránené v káblovom žľabe, môžu sa náhodne prejsť a poškodiť. V chemickom závode môžu byť vo vzduchu aj korozívne látky. Zvýšené strany a pevná konštrukcia žľabu na káble chránia káble pred vonkajším poškodením, ako je náhodný náraz, rozdrvenie alebo vystavenie chemikáliám. Toto zabezpečenie zaisťuje dlhú životnosť a spoľahlivosť káblov, čím sa znižuje riziko elektrických porúch a prestojov.
• Bezpečnosť (Požiarna odolnosť a EMI): Káblové žľaby tiež zohrávajú významnú úlohu v bezpečnosti káblov. Znižujú riziko elektrického požiaru. Keď sú káble zviazané bez riadneho vetrania, môžu sa prehriať. Prehriatie je hlavnou príčinou elektrických požiarov. Káblové žľaby umožňujú lepšiu cirkuláciu vzduchu okolo káblov, čo pomáha pri odvádzaní tepla. V priestoroch s vyšším rizikom vzniku požiaru, ako sú chemické laboratóriá alebo sklady s horľavým tovarom, kovové žľaby poskytujú jednu z foriem ochrany káblov pred požiarom. V prostrediach, kde je nevyhnutné chrániť zariadenia pred elektromagnetickým rušením (EMI), napríklad v dátových centrách alebo nemocniciach s citlivým medicínskym vybavením, poskytujú kovové žľaby nepostrádateľnú ochranu. Táto funkcia je kľúčová v prostrediach, kde sa nachádzajú citlivé elektronické zariadenia, pretože pomáha predchádzať rušeniu, ktoré môže ovplyvniť výkon a spoľahlivosť prenosu údajov.
• Prístupnosť a údržba: Káblové žľaby poskytujú jednoduchý prístup ku káblom pri údržbe a úpravách. Otvorený dizajn umožňuje technikom identifikovať a pristupovať ku konkrétnym káblom bez potreby nadmerného odpájania alebo rušenia celého káblového systému. Táto dostupnosť uľahčuje rýchlejšie riešenie problémov, opravy a inovácie, čím šetrí čas a minimalizuje poruchy.
• Nákladová efektívnosť a škálovateľnosť: Cenová efektívnosť je ďalším kľúčovým aspektom káblových žľabov. Inštalácia a údržba systému káblových žľabov je často z dlhodobého hľadiska ekonomickejšia v porovnaní s inými metódami vedenia káblov. Po inštalácii vyžadujú káblové žľaby relatívne malú údržbu, čo znižuje náklady na údržbu a prestoje systému. Pokiaľ ide o škálovateľnosť, káblové žľaby sú skvelou voľbou. Ako vaša firma rastie a potrebujete pridať ďalšie káble, môžete jednoducho rozšíriť systém káblových žľabov. Nemusíte začať od nuly.

Materiály a konštrukcia káblových žľabov

Káblové žľaby môžu byť vyrobené z rôznych materiálov, vrátane kovov (ako hliník alebo oceľ), plastov (ako PVC), betónu alebo kompozitných materiálov. Ich dizajn a tvar môžu mať rôzne formy a veľkosti v závislosti od počtu a typu káblov, ktoré budú cez ne prechádzať.

Druhy káblových žľabov podľa materiálu

Pri výbere toho najvhodnejšieho káblového žľabu odporúčame zamerať sa na materiál, z ktorého je vyrobený. Samozrejme, do hry vstupuje aj faktor ceny a taktiež špeciálne nároky prostredia (mechanické zaťaženie, odolnosť, riziko požiaru a podobne).

• Káblové žľaby z PVC (plastové žľaby): Sú z hľadiska hmotnosti ľahké, jednoducho sa inštalujú a sú vhodné pre vnútorné použitie v rámci elektroinštalácií, kde nie je vyžadovaná vysoká mechanická odolnosť. Ich výhodou je, že aj bez špeciálnej povrchovej úpravy ponúkajú veľmi dobrú odolnosť voči chemikáliám a korózii. Tieto sú často preferované pre bytové inštalácie, kde je estetika a jednoduchá manipulácia dôležitá.
• Kovové káblové žľaby: Prinášajú výrazne vyššiu pevnosť, než plastové žľaby na káble. Napríklad z nerezu, hliníka, ocele, zinkochromátu alebo klasické plechové žľaby na káble. Sú robustné a dostatočne odolné voči vysokému zaťaženiu a poskytujú vysokú ochranu káblov. Dokonca môžu byť povrchovo ošetrené pre zvýšenú odolnosť voči korózii. Kovové káblové žľaby predstavujú ideálne riešenie pre ochranu káblov v prostrediach s vysokou mechanickou záťažou, ako sú výrobné haly alebo skladovacie priestory.

Druhy káblových žľabov podľa konštrukcie

V prípade kovových žľabov na káble poznáme ešte niekoľko druhov, v rámci ktorých bude potrebné si zvoliť tie správne. Hovoríme najmä o konštrukčných vlastnostiach, ktoré výrazne odrážajú použiteľnosť kovového žľabu v danej elektroinštalácii.

• Drôtené káblové žľaby: Sú vynikajúcou voľbou pre elektroinštalácie, kde je potrebné zachovať dostatok priestoru pre kontakt s káblami a jednoduchý prístup pre údržbu alebo revíziu. S ich otvorenou štruktúrou sú ideálne pre dátové centrá alebo serverovne, kde môže predstavovať problém napríklad prehrievanie káblov. Vďaka bezproblémovej prehľadnosti umožňujú rýchlu identifikáciu hľadaného kábla a riešenie problémov bez potreby zdĺhavej demontáže celej inštalácie alebo jej značnej časti.
• Rebríkové káblové žľaby (takzvané káblové rebríky): Vynikajú vysokou nosnosťou a robustnosťou, čo ich robí skvelou voľbou pre priemyselné aplikácie, rozsiahle elektroinštalácie a miesta, kde je potrebné viesť ťažké káble, prípadne veľké množstvo káblov. Príkladom sú náročné výrobné linky alebo rozvodné stanice. Dômyselná rebríková konštrukcia umožňuje efektívne rozloženie káblov a zabezpečuje dostatočné prúdenie vzduchu, čo predchádza prehrievaniu káblov.
• Plné káblové žľaby: Ich hlavná výhoda je ochrana pred neželanými časticami alebo prípadným vniknutím tekutiny. Poskytujú tak zvýšenú ochranu pre káble pred vonkajšími vplyvmi, ako sú prach, vlhkosť a taktiež mechanické poškodenie. Práve z toho dôvodu sú plné káblové žľaby ideálne pre elektroinštalácie, kde je potrebná vysoká úroveň ochrany, napríklad v chemických závodoch, laboratóriách alebo v oblastiach s vysokou prašnosťou či znečistením, ako sú dielne, sklady alebo výrobné haly.

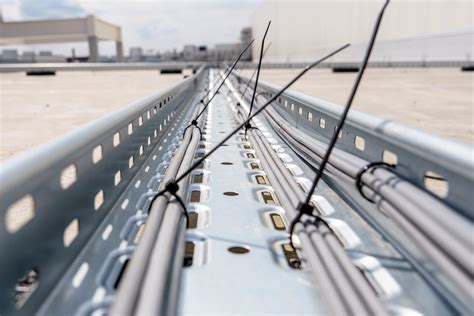

Aplikácie káblových žľabov

Káblové žľaby sa často používajú v budovách, priemyselných zariadeniach, dopravných systémoch a iných miestach, kde je potrebné mať spoľahlivý a bezpečný spôsob vedenia a ochrany káblov. Ich všestrannosť im umožňuje uplatnenie v širokom spektre priemyselných odvetví a prostredí:

• Priemyselné zariadenia: Bežne sa používajú vo výrobných závodoch, elektrárňach, rafinériách a skladoch.
• Obchodné budovy: V kancelárskych budovách, nákupných centrách, nemocniciach a letiskách zabezpečujú spoľahlivú distribúciu energie.
• Dátové centrá: Zjednodušujú správu káblov pre servery a sieťové zariadenia, znižujú preťaženie a zlepšujú chladenie.
• Telekomunikačné zariadenia: Dôležitá súčasť telekomunikačných ústrední a telefónnych ústrední pre efektívny prenos signálu.
• Zariadenia na obnoviteľnú energiu: V solárnych a veterných farmách pre správu káblov na výrobu, prenos a vzájomné prepojenie.
• Dopravná infraštruktúra: Používajú sa v železniciach, metre a letiskách pre signalizačné systémy, napájanie a bezpečnostné zariadenia.

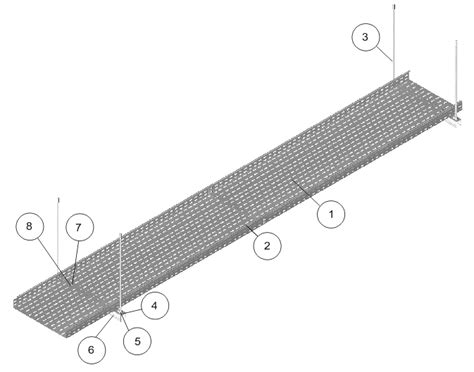

Inštalácia a údržba káblových žľabov

Správna inštalácia a údržba sú rozhodujúce pre zabezpečenie optimálneho výkonu a dlhej životnosti káblových žľabov. Tu je niekoľko kľúčových úvah:

• Inštalácia: Káblové žľaby by mali byť inštalované podľa pokynov výrobcu a priemyselných noriem. Je nevyhnutné zvoliť vhodnú veľkosť žľabu, materiál a tvarovky na základe zaťaženia kábla a podmienok prostredia. Podnosy by mali byť bezpečne pripevnené k nosnej konštrukcii, aby sa zabránilo pohybu alebo nadmernému prehýbaniu. Káblové žľaby sa zvyčajne upevňujú k stene, podlahe alebo iným povrchom pomocou upevňovacích prvkov, aby sa zabránilo pohybu alebo poškodeniu.
• Smerovanie káblov: Káble by mali byť vedené spôsobom, ktorý minimalizuje napätie a ohyb. Je potrebné sa vyhnúť ostrým ohybom alebo preplneniu káblov, pretože môžu viesť k zhoršeniu signálu alebo poruche kábla. Medzi káblami by sa mala udržiavať primeraná vzdialenosť, aby sa uľahčilo správne prúdenie vzduchu a zabránilo sa prehriatiu. V káblových žľaboch môžu byť vedúce dráhy alebo drážky, ktoré umožňujú káblovým a drôtovým systémom byť usporiadanými a oddelenými.
• Príslušenstvo: Na zlepšenie funkčnosti a organizácie káblových žľabov je k dispozícii rôzne príslušenstvo, ako sú rozdeľovače, kryty a svorky. Toto príslušenstvo pomáha oddeliť káble, poskytuje dodatočnú ochranu a zabezpečuje správne uzemnenie. Oblúk 90° pre káblové žľaby JUPITER a MARS sú príkladom takéhoto príslušenstva, ktoré umožňuje smerové zmeny v inštalácii.
• Kontrola a údržba: Pravidelná kontrola a údržba sú potrebné na identifikáciu akýchkoľvek známok poškodenia alebo degradácie. Poškodené podnosy alebo uvoľnené spoje by sa mali okamžite opraviť, aby sa predišlo zlyhaniu kábla. Akékoľvek nahromadenie nečistôt alebo nečistôt by sa malo vyčistiť, aby sa zachoval optimálny výkon a zabránilo sa nebezpečenstvám. Pre niektoré aplikácie je dôležité, aby káblový žľab bol odolný voči vlhkosti a vode, preto je dôležité dbať aj na tesnenie.

Príklady káblových žľabov a príslušenstva

Na trhu sú dostupné rôzne typy a veľkosti káblových žľabov, ktoré uspokoja špecifické potreby inštalácie. Nižšie uvádzame príklady žľabov a súvisiaceho príslušenstva:

Okrem základných žľabov je k dispozícii aj rôzne príslušenstvo, ktoré umožňuje flexibilné vedenie káblov. Napríklad:

• Oblúk 90° pre káblové žľaby JUPITER, šírka 100 mm
• Oblúk 90° pre káblové žľaby JUPITER, šírka 150 mm
• Oblúk 90° pre káblové žľaby JUPITER, šírka 200 mm
• Oblúk 90° pre káblové žľaby JUPITER, šírka 300 mm
• Oblúk 90° pre káblové žľaby MARS, šírka 62 mm
• Oblúk 90° pre káblové žľaby MARS, šírka 125 mm
• Oblúk 90° pre káblové žľaby MARS, šírka 250 mm
