Vypínač nie je univerzálny prístroj, ale rozdeľuje sa podľa funkčnosti a spôsobu použitia - odborne - radenia vypínača. Domové vypínače vyzerajú podobne, ale líšia sa funkciou aj zapojením. Určujú, odkiaľ a ako možno svetlo ovládať - z jedného miesta, z oboch koncov chodby či z viacerých miestností.
Čo sú domové vypínače a na čo slúžia? Domový vypínač je základný prvok elektroinštalácie, ktorý umožňuje spínať a rozpínať elektrický obvod, najčastejšie na ovládanie svetiel, ventilátorov alebo zásuviek. Funguje ako jednoduchý, ale nevyhnutný prepínač elektrickej energie. Kľúčovým parametrom je prúdové a napäťové zaťaženie - štandardné vypínače bývajú dimenzované na 250 V a 10 A, čo zaručuje bezpečnú prevádzku v bežnej domácnosti.
Pri výbere vypínača skontrolujte nielen dizajn, ale aj kompatibilitu so spotrebičmi. Pre výkonnejšie osvetlenie alebo vonkajšie obvody môže byť potrebný typ s vyšším prúdovým zaťažením. Dnes už vypínače nie sú len technickým prvkom, ale aj súčasťou interiérového štýlu. Ponúkajú sa v širokej škále tvarov, farieb a materiálov - od minimalistických kovových až po dotykové a smart varianty, ktoré možno ovládať cez mobil alebo hlasového asistenta. Moderný vypínač tak dokáže spojiť praktickosť s estetikou aj komfortom inteligentnej domácnosti.
Druhy domových vypínačov
Rozdiely medzi jednotlivými vypínačmi nespočívajú len v ich vzhľade či farbe, ale predovšetkým v zapojení a spôsobe, akým ovládajú elektrický obvod. Každý typ má svoje špecifické využitie, niektoré sú určené na ovládanie svetla z jedného miesta, iné umožňujú spínanie z viacerých stanovíšť. Podľa funkcie a zapojenia tak rozlišujeme niekoľko základných druhov, ktoré sa líšia zložitosťou, počtom kontaktov aj možnosťou kombinácie s ďalšími prvkami elektroinštalácie.
Typ vypínača a jeho typické použitie
- Jednopólový: Ovládanie svetla z jedného miesta.
- Schodiskový: Ovládanie svetla z dvoch miest - ideálne pre schodisko alebo dlhé chodby.
- Krížový: Umožňuje ovládať svetlo z troch a viacerých miest.
- Sériový: Ovládanie dvoch nezávislých svetiel alebo okruhov z jedného miesta.
- Tlačidlo: Spínanie zvončeka, ventilátora alebo osvetlenia s časovačom či relé.
Jednopólový vypínač - základný typ ovládania svetla
Jednopólový vypínač je najjednoduchší a najbežnejší typ, ktorý ovláda jeden svetelný okruh z jedného miesta. Nájdete ho v menších miestnostiach, ako je kúpeľňa, spálňa alebo komora, kde nie je potrebné zapínať svetlo z viacerých stanovíšť. Funguje tak, že prerušuje fázový vodič, čím preruší prívod prúdu k svetlu. Štandardne je určený pre napätie do 250 V a prúd do 10 A. Pri zapájaní je potrebné dbať na správne zapojenie vodičov - vypínač má vždy prerušovať fázu, nie nulový vodič. Z hľadiska bezpečnosti je preto vhodné, aby montáž vykonal odborník s platným oprávnením, ktorý zabezpečí správnu funkciu aj ochranu pred úrazom elektrickým prúdom.
Jednopólový vypínač na ovládanie svetla z jedného miesta. Hovorí sa mu jednopólový vypínač, prípadne „radenie jedna“, pričom rozpína iba jeden vodič („fázu“). Vypínačom č. 1 môžete naraz zapínať a vypínať 1 svietidlo z 1 miesta (viac svietidiel, ak rozbočíte kábel za vypínačom).
Schodiskový vypínač - pohodlné ovládanie svetla
Schodiskový vypínač patrí medzi najpraktickejšie riešenia v domácej elektroinštalácii. Umožňuje ovládať jedno svetlo z dvoch rôznych miest - napríklad hore a dole na schodisku, na oboch koncoch dlhej chodby alebo aj pri dverách a posteli v spálni. Jeho zapojenie využíva dva prepínače prepojené dvojicou vodičov, ktoré medzi sebou prenášajú elektrický signál. Funguje na jednoduchom princípe prepínania kontaktov - pri zmene polohy jedného z vypínačov sa okruh preruší alebo uzavrie, takže svetlo sa rozsvieti alebo zhasne bez ohľadu na polohu druhého vypínača. Tento systém je nielen pohodlný, ale aj bezpečný a energeticky úsporný, pretože umožňuje zhasínať svetlo odkiaľkoľvek bez nutnosti vracať sa na pôvodné miesto.
Jednopólový vypínač na ovládanie jedného svetla z dvoch miest. Nazýva sa taktiež ako aj chodbový alebo schodiskový vypínač. Nazýva sa aj striedavý prepínač, dvojsmerný, chodbový či schodiskový vypínač. Má jednu klapku a na prvý pohľad vyzerá ako vypínač č. 1. S dvojicou vypínačov č. 6 teda môžete ovládať 1 svietidlo z 2 miest. Práve preto sa označujú ako chodbové či schodiskové. Na 1. konci chodby svetlo zapnete, prejdete a na 2. konci vypnete. Ak si to rozmyslíte, môžete ho použiť aj ako vypínač č. 1. Schodiskový vypínač (č. 6) vyzerá ako vypínač č. 1.
Krížový vypínač - keď chcete svetlo ovládať z viacerých miest
Krížový vypínač rozširuje možnosti klasického schodiskového zapojenia. Umožňuje ovládať jedno svetlo z troch a viacerých miest, čo oceníte v dlhých chodbách, viacpodlažných domoch alebo veľkých miestnostiach s viacerými vstupmi. Funguje ako medzičlánok medzi dvoma schodiskovými vypínačmi, kde prepína ich vodiče a zabezpečuje plynulú zmenu stavu svetla z ktoréhokoľvek bodu.
- Typické využitie: dlhé chodby, schodiská, väčšie obytné priestory.
- Zapojenie: medzi dva schodiskové vypínače.
- Funkcia: prepína obvod krížením vodičov a mení stav svetla bez ohľadu na ostatné spínače.
Krížový vypínač býva často mylne zamieňaný za striedavý, ten však funguje iba pre dve ovládacie miesta. Krížový systém je preto ideálnym riešením všade tam, kde potrebujete plnú kontrolu nad osvetlením z rôznych častí miestnosti alebo podlažia.
Vypínač č. 7 zapína svietidlo z 3 a viac miest, zapája sa medzi koncové vyp. č. 6.
Striedavý prepínač a sériový vypínač
Striedavý prepínač a sériový vypínač patria medzi najbežnejšie typy ovládania svetiel v domácnostiach, každý však slúži na iný účel. Striedavý prepínač má jeden vstup a dva výstupy a umožňuje rozsvietiť alebo zhasnúť svetlo z dvoch miest - ideálne napríklad pre chodby či schodiská. Sériový vypínač má dve klapky, ktoré ovládajú dva nezávislé svetelné okruhy z jedného miesta, napríklad hlavné osvetlenie a doplnkové svetlo nad zrkadlom. Oba typy kombinujú praktickosť s úsporou miesta a zvyšujú komfort pri používaní svetiel v interiéri.
Dvojpáčkový vypínač na ovládanie dvoch svetiel z jedného miesta. Nazývajú ho aj lustrovým vypínačom. Vyzerá ako vypínač č. 1 a v podstate aj robí to isté. Takisto má jednu klapku, ktorá však na rozdiel od „jednotky“ ovláda 2 dvojice kontaktov. Vypínač č. 5 (lustrový) sú v podstate 2 vypínače č. 1. Ide o 2 vypínače č. 1 v jednom rámčeku. Ľavou časťou môžete ovládať 1. svietidlo, pravou druhé. Takisto môžete zapínať a vypínať 2 časti jedného svietidla - napr. hlavné a doplnkové osvetlenie.
Vypínač č. 4 ako č. 3, má však 3 dvojice kontaktov, takže môžete spínať 3 vodiče (napr. 3 fázy). V tejto konfigurácii sa vyrábajú aj klasické vypínače na svetlo. Ale pozor - tie znesú max. 10A. Vypínač č. 4 - zapnuté svietidlo č. 1 - zapnuté svietidlo č. 2 - zapnuté svietidlo č. 3. Táto konfigurácia sa používala v hoteloch, napr. na ovládanie lustra a osvetlenia nad posteľou.
Vypínač č. 8 ide v podstate o 2 vypínače č. 5 v jednom rámčeku. Ide o 3 vypínače č. 1 v jednom rámčeku. Môžete teda z 1 miesta nezávisle ovládať 3 svietidlá. Táto konfigurácia sa používala napr. v hotelových izbách na ovládanie lustra a osvetlenia nad posteľou.
Tlačidlo a časové spínače
Tlačidlový vypínač, známy aj pod označením 1/0, patrí medzi praktické prvky elektroinštalácie. Funguje na jednoduchom princípe, po stlačení sa obvod krátko zopne a po uvoľnení sa kontakt vráti späť, čím sa obvod rozopne. Tento systém sa využíva všade tam, kde je potrebný krátky impulz, napríklad pri domových zvončekoch, ventilátoroch s časovým spínačom alebo svetlách riadených relé. Moderné tlačidlá bývajú doplnené o podsvietenie, ktoré uľahčuje orientáciu v tme, a často sa kombinujú s automatickými systémami riadenia osvetlenia či vetrania, čím prispievajú k úspore energie aj vyššiemu komfortu.
Pri tlačidlách s časovým relé zvoľte dobu zopnutia podľa využitia - napríklad 20 až 30 sekúnd pre kúpeľňu alebo krátky interval pre chodbu či zvonček.
Jednopólový vypínač na ovládanie jedného svetla z viacerých miest (zaraďuje sa medzi vypínače č.6). Používa sa iba v schodiskových systémoch. Je jednopáčkový vypínač č.1, ktorý sa vracia pomocou strunky do východiskovej polohy. Používa sa na zopnutie spotrebičov, ktorým stačí impulz na ich chod ako napríklad zvončeky, žalúzie, ventilátory, automaty, časovače.
Ako vybrať správny typ vypínača
Výber domového vypínača nie je len otázkou estetiky, ale predovšetkým funkčnosti a bezpečnosti. Pred kúpou je dôležité zvážiť niekoľko faktorov, ktoré ovplyvnia nielen pohodlie, ale aj dlhú životnosť elektroinštalácie.
- Počet ovládacích miest: určite, či chcete svetlo ovládať z jedného, dvoch alebo viacerých miest.
- Typ obvodu: iný vypínač potrebujete pre jedno svetlo, iný pre viac okruhov alebo ventilátor s časovačom.
- Dizajn a farebné prevedenie: vypínač môže byť nenápadný detail alebo štýlový prvok interiéru.
- Rozmery inštalačnej krabice: niektoré modely, napríklad stmievače alebo smart vypínače, vyžadujú viac priestoru.
- Zaťažiteľnosť: štandardná hodnota je 10 A, pri výkonnejších spotrebičoch je nutné použiť stykač.

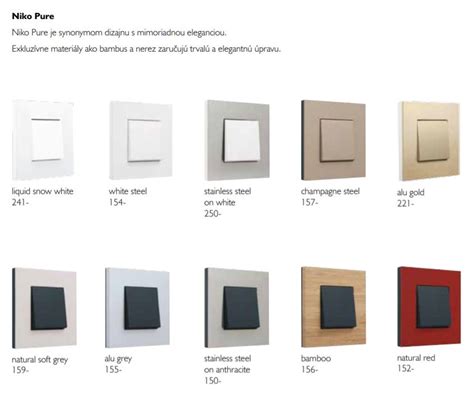

Dnešní výrobcovia ponúkajú celé dizajnové série vypínačov, od tradičných mechanických až po elegantné dotykové panely z kovu či skla, ktoré možno jednoducho integrovať do systémov inteligentnej domácnosti a ovládať napríklad hlasom alebo mobilom.
Zapojenie domového vypínača - zásady inštalácie
Správne zapojenie vypínača je kľúčové nielen pre jeho funkčnosť, ale predovšetkým pre bezpečnú prevádzku celej elektroinštalácie. Každý typ vypínača má svoje špecifické zapojenie a počet vodičov, preto je dôležité držať sa schém a odporúčaní výrobcu. Napriek tomu, že na internete nájdete množstvo návodov pre domácich majstrov, práca s elektrickým prúdom by mala byť vždy v rukách kvalifikovaného elektrikára. Nasledujúca tabuľka prehľadne ukazuje najčastejšie typy zapojenia a ich použitie v praxi.
| Typ zapojenia | Vodiče | Popis |
|---|---|---|
| Jednopólový | 2 | Jednoduché prerušenie fázového vodiča, vhodné na základné ovládanie svetla z jedného miesta. |
| Schodiskový | 3 | Umožňuje ovládanie jedného svetla z dvoch miest, ideálne pre chodby a schodiská. |
| Krížový | 4 | Slúži na ovládanie svetla z troch a viacerých miest, používa sa ako doplnok ku schodiskovým vypínačom. |
| Sériový | 3 až 4 | Umožňuje nezávislé ovládanie dvoch svetelných okruhov z jedného miesta, typicky napr. hlavné a doplnkové svetlo. |
Rozdiel medzi spínačom a vypínačom: Pojmy spínač a vypínač sa v praxi často zamieňajú, napriek tomu medzi nimi existuje jemný technický rozdiel, ktorý stojí za zmienku. Obe zariadenia slúžia na ovládanie elektrického obvodu, ale každé z nich má trochu inú úlohu:
- Spínač: zariadenie, ktoré privádza napätie do obvodu a umožňuje priechod elektrického prúdu. Inými slovami, obvod „zapne“ a zariadenie uvedie do prevádzky.
- Vypínač: naopak obvod prerušuje, zastavuje priechod prúdu a tým vypína svetlo alebo spotrebič.
Rozdiel medzi jednopólovým a dvojpólovým vypínačom:
- Riadiace riadky: Jednopólový ovláda iba požiarny vedenie (fázu), dvojpólový riadi požiarnu linku a nulovú čiaru súčasne.
- Rozsah použitia: Jednopólový je všeobecne použiteľný pre riadiaci obvod osvetlenia 220V, dvojpólový je vhodný pre obvod zásuvky 220V s ochranou proti úniku (napr. pre práčku alebo umývačku riadu).
- Konštrukcia: Vypínač vzduchu (istič) má jednopólový ovládací riadok jednu linku, dvojpólová riadiaca linka sú dve linky (fáza a nulák). V jednom póle je len jeden spínač. Dva nezávislé spínače v dvojpólovom paneli sú spojené rukoväťou a súčasne uzatvorené alebo odpojené.
- Terminály: Jednopólový má iba jeden vstupný a výstupný terminál. Dvojpólový má zariadenie na ochranu proti úniku, dve vstupné a výstupné svorky.
Ako nainštalovať vypínač svetla / jednopólový vypínač
Do bytov sa vzhľadom na panelovú štruktúru, kde sa používajú plytšie montážne krabice, hodia vypínače s malým strojčekom. Je síce možnosť prehĺbiť otvory pre iné vypínače, ale to už je dosť hrubý zásah, ktorý sa nemusí každému páčiť. Tu sa najviac používajú vypínače od výrobcu SEZ s malým a plytkým strojčekom. Samozrejme pri renovácii bytu nemusíte siahať po starej SEZ klasike a môžte si zvoliť aj modernejšie rady od iných výrobcov. Avšak ak sa jedná o staré panelové jadro bude treba otvory prehĺbiť (ak samozrejme prehlbované už neboli).
Do rodinných domov sa môžu použiť akékoľvek rady vypínačov od akýchkoľvek výrobcov vďaka hlbším montážnym krabiciam, čo umožňuje konštrukcia domu. Na trhu existuje veľa výrobcov, ktorí ponúkajú množstvo rád svojich produktov. Medzi najznámejších a najpredávanejších výrobcov vypínačov a zásuviek patria mená ako LEGRAND a ich najznámejšia rada VALENA ktorá má už aj svoju modernejšiu sestru VALENU LIFE, alebo NILOÉ, taktiež ABB s ich radom ABB BASIC a v neposlednom rade ak chcete siahnuť po starej klasike tak SEZ Standard. Najlepšia možnosť ako predísť zlému navoleniu a zakúpeniu vypínačov je preštudovať príšlušný katalóg daného výrobcu, ktorý si viete stiahnúť priamo z našej stránky v sekcii „Na stiahnutie“ alebo na stránke výrobcu.

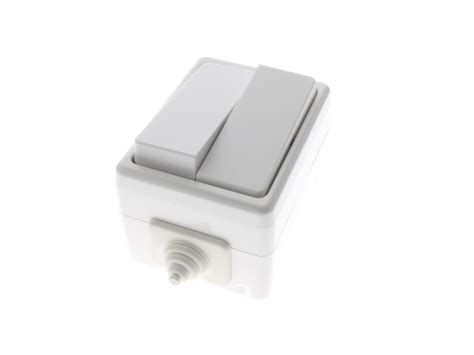

Do vlhkého alebo vonkajšieho prostredia sa používajú vypínače a zásuvky s vyšším krytím - IP44. Aj tento typ vypínačov nájdete v ponuke na našej web stránke.
Malé zariadenie, veľký význam Domové vypínače sú možno nenápadné, no predstavujú kľúčový prvok každodenného komfortu aj bezpečnosti. Ovládajú svetlo, určujú atmosféru miestnosti a často aj ovplyvňujú spotrebu energie. Dnešná ponuka siaha od klasických jednopólových a schodiskových vypínačov až po inteligentné dotykové modely, ktoré možno ovládať cez mobil alebo hlasom. Pri výbere preto sledujte nielen dizajn, ale aj funkciu, napätie a kompatibilitu s elektroinštaláciou.
