Kotly a ich značenie v projektovej dokumentácii: Od pôdorysu po technické normy

Dynamický rozvoj technológií umožnil vytvoriť paletu vykurovacích zariadení, ktoré spĺňajú požiadavky moderných používateľov, medzinárodné normy, ako aj platnú legislatívu, a zároveň pomáhajú znížiť emisie, ktoré sú škodlivé pre životné prostredie. Pre efektívnu inštaláciu, prevádzku a údržbu týchto systémov je kľúčové porozumieť nielen ich technologickým princípom, ale aj spôsobu, akým sú reprezentované v technickej a projektovej dokumentácii, vrátane pôdorysov.

Moderné technológie kotlov: Kondenzačné, hybridné a peletové

Súčasný trh ponúka širokú škálu vykurovacích systémov, ktoré sa líšia palivom, princípom fungovania a úrovňou účinnosti. Medzi najpopulárnejšie a najefektívnejšie patria kondenzačné plynové kotly, hybridné tepelné čerpadlá a kotly na pelety.

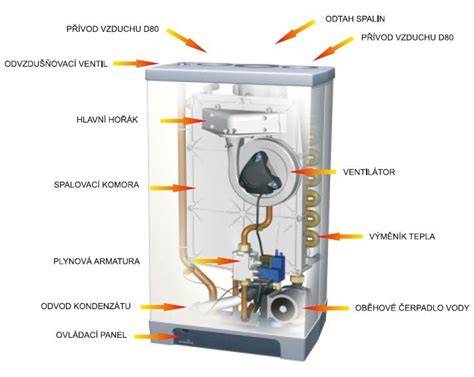

Kondenzačné kotly - špička v plynovom vykurovaní

Kondenzačné kotly sú momentálne najpokrokovejšie a najmodernejšie zariadenia na vykurovanie domov, bytov, či kancelárii. Už zo slova kondenzačný je zrejme, že sa nejedná o klasický plynový kotol, ale o kotol, ktorý pracuje v tkz. kondenzačnom režime. Využíva teda latentné úbytkové teplo, ktoré vzniká aj pri kondenzácií a druhýkrát ho spotrebúva do vykurovacieho systému. Pre optimálne podmienky kondenzačného kotla je nutné, aby teplota vykurovacej vody bola približne 50°C. Z toho dôvodu sú spaliny s nízkou teplotou. Kondenzačný kotol je doporučené používať v kombinácii ekvitermickej regulácie alebo klasického izbového termostatu. Všetky kondenzačné kotly regulujú svoj výkon moduláciou horáka alebo ventilátora.

Hybridné tepelné čerpadlá - kombinácia efektivity

Použitie tepelných čerpadiel v existujúcich budovách je často obmedzené požiadavkou na vysokú teplotu vody pri zachovaní vysokého prietoku. Moderné hybridné systémy riešia tento problém kombináciou tepelného čerpadla vzduch-voda, ktoré odoberá prevažne teplo z ovzdušia a využíva tak obnoviteľnú energiu, s účinnou technológiou plynového kondenzačného kotla. Vnútorná jednotka, zložená z najmodernejšieho plynového kondenzačného kotla a vnútornej časti - takzvaného hydroboxu tepelného čerpadla, nezaberá pritom viac priestoru ako bežné plynové kotly iných výrobcov.

Aktuálne ceny elektriny a plynu sú vkladané do nastavení ovládacej jednotky. Zariadenie si podľa cien za energie samé vyberie najvhodnejší zdroj tepla alebo ich kombináciu, čiže oba zdroje v súčasnej prevádzke vo variabilnom pomere výkonu zdrojov v každom prevádzkovom režime. Tým teda, že oba systémy môžu fungovať súčasne v rôznom pomere vykurovacích výkonov, sa výrazne optimalizujú náklady na vykurovanie. Hybridné tepelné čerpadlo pomocou svojej riadiacej jednotky optimalizuje paralelnú činnosť plynového kotla s tepelným čerpadlom. Plynový kotol sa používa, len keď je skutočne potrebný. Plynový kotol sa spúšťa neskôr, než by bolo obvyklé pri kúrení výlučne plynom. Systém je preto až o 35% účinnejší ako samostatný plynový kotol. To znamená, že v priebehu roka je 60 až 70% energie pre ústredné vykurovanie dodávané len tepelným čerpadlom a kotol pracuje len vo zvyšnom období a aj to len na presne požadovaný výkon.

Špeciálny výmenník tepla 2 v 1 hybridného tepelného čerpadla sa používa pre ohrev úžitkovej vody a vykurovanie. Pretože ohrieva vodu priamo na princípe prietokového ohrievača, zariadenie stále pracuje v kondenzačnom pásme pre vykurovanie horúcou vodou. Pri výmene starého plynového kotla môže byť systém integrovaný s existujúcimi rozvodmi systému vykurovania. Všetky existujúce radiátory, podlahové vykurovanie a akékoľvek vykurovacie telesá môžu byť zachované, pretože takmer všetky práce prebiehajú len v kotolni.

Ekologické vykurovanie peletami

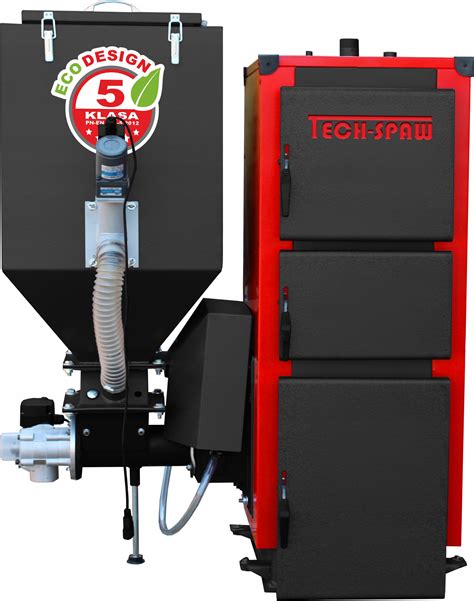

Profesionálne oceľové kotly s podávačom peliet predstavujú moderné riešenie ústredného kúrenia. Sú založené na bezpečnom a efektívnom spaľovaní tuhých palív, ako sú pelety, vyrábané z rastlinných surovín. Kotly na pelety sa v poslednej dobe dostávajú čoraz viac do popredia, a to nielen kvôli rastúcim cenám plynu a energií. Najmä kúrenie peletami je výhodné ako z hľadiska komfortu a úspory peňazí, tak aj z pohľadu ekológie. Kotly na pelety sú konštruované ekologicky tak, aby produkovali minimum emisií. Moderné automatické kotly na pelety sa chvália účinnosťou až 97%. V porovnaní so staršími modelmi, ktorých účinnosť sa pohybovala okolo 80 % a menej, sú v spaľovaní paliva oveľa efektívnejšie a tým aj ekologickejšie.

Drevené pelety sa vyrábajú z pilín, ktoré vznikajú ako odpadový produkt pri spracovaní dreva. Lisovaním pilín vznikajú pelety, ktoré majú nízky obsah vody a disponujú výbornou výhrevnosťou. Po dreve sú druhým najlacnejšie tuhým palivom na trhu. Na rozdiel od dreva pri nich ale odpadá nutnosť spracovania (naštiepania) pred prikladaním. Kotly na tuhé palivá, medzi ktoré spadajú aj kotly na pelety, sú dnes konštruované tak, aby mali čo najmenší dopad na životné prostredie. Okrem samotného kotla je ale potrebné spomenúť aj pelety, ktoré možno taktiež označiť za ekologické. Pri ich spaľovaní vzniká minimálne množstvo popola. Popol z peliet navyše predstavuje výborné hnojivo. Obsahuje horčík, fosfor a draslík.

Pre koho je kotol na pelety vhodný?

Kotol na pelety je vhodný ako doplnkový aj ako primárny zdroj kúrenia. Nemusí ale slúžiť iba na vykurovanie, dokáže aj ohrievať vodu. Je ideálny do bytov a domov, ocenia ho používatelia, ktorí chcú úsporný a ľahko obslužný kotol. V súčasnej dobe ponúkajú výrobcovia týchto kotlov rôzne výkonnostné rady a modely prispôsobené pre všetky typy obydlia.

Automatické vs. manuálne kotly na pelety

Prevádzka kotla na pelety môže byť bezobslužná, ak zvolíte automatický variant (v súčasnej dobe na trhu dominujú). Automatické kotly vám ponúknu napríklad diaľkové ovládanie či automatické čistenie. Plne automatický kotol je veľmi pohodlným riešením, pokiaľ nechcete ku kotlu chodiť niekoľkokrát denne prikladať alebo sa obávate, že by ste na to zabúdali. Automatický kotol si množstvo peliet pravidelne dávkuje sám. Toto riešenie je síce finančne náročnejšie, čo sa týka počiatočnej investície, ale ušetrí vám starosti aj palivo. Kotol si množstvo peliet na vykurovanie dávkuje presne podľa potreby a vo finále teda spotrebuje menej ako keby ste prikladali ručne. Automatické typy dnes predstavujú na trhu s kotlami na pelety dominantu.

Klasické kotly na pelety s ručným prikladaním ocenia zákazníci, pre ktorých je dôležitá nízka obstarávacia cena. Pelety je nutné ručne dopĺňať v pravidelných intervaloch viackrát za deň. Výhoda týchto kotlov spočíva v tom, že sa javia ako menej poruchové. V minulosti mali tieto kotly výrazne horšie emisné triedy. Od roku 2022 však nie je možné používať kotly s emisnými triedami 1 a 2, preto dnes ponúkajú triedy 4 alebo 5. Je však nutné upozorniť na pomerne obmedzený výber - na trhu nájdete už dosť málo „neautomatických“ kotlov, do ktorých by sa dali prikladať pelety. Častejšie sa stretnete s kotlami tohto typu na uhlie alebo drevo, prípadne sú dostupné ešte kombinované kotly, do ktorých je možné prikladať rôzne typy paliva.

Emisné triedy a ekodizajn

Emisná trieda je parameter určený normou STN EN 303-5. Emisné triedy reflektujú účinnosť kotlov a množstvo vypúšťaných emisií. Tieto hodnoty sa stanovujú pri 30% a 100% výkone kotla. V súčasnej dobe existuje 5 emisných tried. Emisné triedy 1 a 2 však predstavovali pre životné prostredie takú veľkú záťaž, že sa prestali predávať a od 1. 9. Nové modely patriace do emisnej triedy 3 sa taktiež už predávať nesmú. Môžete ich však bez obmedzenia používať.

S emisnými triedami sa spája termín ekodizajn. Ide o súbor parametrov, ktorých limity musia spĺňať všetky kotly na tuhé palivá predávané od roku 2020. Automatické kotly na pelety spĺňajúce požiadavky 5. triedy a ekologického dizajnu sú vlajkovým projektom mnohých výrobcov. Spoločnosť TEKLA, výrobca zo Sliezska, napríklad ponúka viaceré skupiny moderných zariadení na spaľovanie peliet, ktoré sú klasifikované na úrovni 5. triedy na základe vykonaných špecializovaných testov.

Výkon kotla na pelety

Výkon kotla na pelety by mal zodpovedať veľkosti vykurovanej plochy. Čím väčší dom, tým výkonnejší kotol potrebujete. Je však potrebné zohľadniť aj to, o aký typ budovy sa jedná. Staršie objekty bez izolácie potrebujú na vykurovanie oveľa väčší výkon. Tie najvýkonnejšie kotly môžu dosiahnuť výkon až 150 kW. V moderných novostavbách si väčšinou vystačíte s priemerne výkonným alebo aj slabším kotlom. Ponúkame kotly ústredného kúrenia s automatickým podávačom, ktoré môžu vykurovať priestory s plochou až do 1500 m2.

Účinnosť a spotreba paliva

Pojmom účinnosť kotla na pelety možno rozumieť to, aké množstvo tepla je schopný získať zo spaľovaného paliva. Čím je účinnosť vyššia, tým je spaľovanie efektívnejšie aj ekologickejšie. V prípade kotlov na pelety sa účinnosť pohybuje veľmi vysoko, štandardne okolo 90%, pričom niektoré modely dosahujú účinnosť až 97%. Účinnosť je možné do istej miery ovplyvniť aj kvalitou paliva. Spotreba paliva sa logicky odvíja od veľkosti budovy, kvality izolácie a typu kotla. Automatické kotly si dávkujú presné množstvo peliet podľa potreby, preto ich spotrebujú menej ako kotly s ručným prikladaním (údajne až o 20 %).

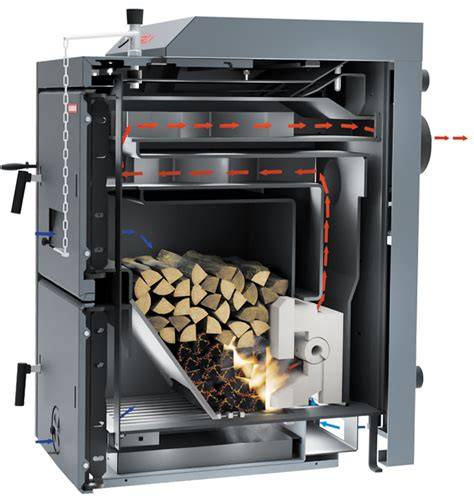

Konštrukcia a materiály

V minulosti sa kotly na tuhé palivá vyrábali prevažne z liatiny. Pri moderných kotloch dávajú výrobcovia prednosť hrubostennej žiaruvzdornej oceli, ktorá by mala mať v miestach najväčšieho namáhania hrúbku aspoň 6 mm. Oceľ v porovnaní s liatinou oveľa lepšie odoláva zmenám teplôt, preto je pri nej oveľa menšie riziko popraskania materiálu. Ekologické kotly s logom výrobcu TEKLA sú vyrábané z vysoko kvalitnej ocele, vo väčšine modeloch s hrúbkou až 8 mm. Vďaka tomu sú odolné voči mechanickým poškodeniam a vysokej teplote. Všetky moderné modely oceľových a liatinových kotlov majú dodatočnú keramiku v spaľovacej komore.

Dôležité príslušenstvo a funkcie

Automatické kotly na pelety vám ponúknu celý rad pokročilých funkcií. Medzi ne patrí napríklad:

• Diaľkové ovládanie: Prevádzku kotla je možné ovládať pomocou mobilného telefónu alebo PC. Umožňuje neustále kontrolovať prácu zariadení ústredného kúrenia.
• Automatické čistenie: Kompresor zaisťuje čistenie horáka a výmenníka pomocou stlačeného vzduchu. Všetky ekologické modely 5. triedy s dávkovačmi na pelety sú vybavené systémom automatického čistenia. V horákoch FIREBLAST cyklus očisťovania prebieha neustále počas používania horáka.
• Zásobníky na pelety: Zásobníky, z ktorých si kotol sám dávkuje potrebné množstvo paliva, sa štandardne vyrábajú v rôznych veľkostiach. Spotreba peliet a tým aj väčší objem zásobníka rastie úmerne s veľkosťou a výkonom kotla.

Kvalita peliet a ich vplyv na prevádzku

Kvalita peliet ovplyvňuje efektivitu vykurovania. Pri výbere peliet by ste mali venovať pozornosť nasledujúcim parametrom:

• Popolnatosť: Ak nechcete vynášať popol často, voľte pelety s popolnatosťou do 0,5 %. Množstvo popola, ktorý vzniká v oceľových modeloch kotlov 5. triedy, je neveľké, vďaka čomu čistenie horáka nie je náročné. Odporúča sa, aby bolo vykonávané aspoň raz za týždeň, podľa intenzity používania zariadenia. Na druhú stranu sa popol z kvalitných drevených peliet využiť ako hodnotné hnojivo alebo prísada do kompostu. Obsahuje horčík, fosfor a draslík.
• Vlhkosť: Čím je vyššia, tým je efektivita spaľovania a výhrevnosť peliet nižšia. Nemala by prekročiť 10 %. Obsah vody v peletách má priamy vplyv na ich efektivitu a výhrevnosť. Mal by byť preto čo najnižší. Tento faktor je možné do istej miery ovplyvniť skladovaním. Pokiaľ si na sezónu nakúpite väčšie množstvo peliet, mali by ste ich skladovať v suchom prostredí s dobrou cirkuláciou vzduchu.
• Výhrevnosť: Pelety by mali byť vyrobené z kvalitného dreva a voňať živicou. Výhrevnosť je merateľná jednotka, ktorá udáva množstvo uvoľnenej energie úplným spálením množstva paliva. Výhrevnosť peliet je najviac ovplyvnená druhom dreva, z ktorého sú vyrobené. Mali by voňať živicou a drevom a mať kompaktnú štruktúru.
• Mechanická odolnosť: Pelety by sa nemali mrviť a rozpadať. Pokiaľ sa vám peleta rozpadne v ruke na piliny, nie je kvalitná a nebude mať ani dobrú výhrevnosť. Odolnosť peliet hrá dôležitú úlohu pri komforte používania. Pokiaľ máte kotol vedľa práčky alebo musíte s peletami prechádzať domom, určite oceníte, pokiaľ sa z nich nebude uvoľňovať jemný prach.

Ľudia často podliehajú mylnej domnienke, že kvalita peliet je ovplyvnená aj ich farbou a že tmavé pelety obsahujú kôru.

Obľúbené značky a ceny kotlov na pelety

Pri výbere kotla na pelety je dôležité vyberať medzi overenými značkami, ktoré vám zaručia dlhú životnosť a spoľahlivosť. Medzi takéto značky patria napríklad:

• TEKLA: Výrobca zo Sliezska, ktorý ponúka moderné oceľové kotly ústredného kúrenia vysokej triedy, spĺňajúce požiadavky 5. triedy a ekodizajnu.
• Atmos: Česká rodinná firma s tradíciou od roku 1935, ktorá patrí medzi najlepších výrobcov kotlov na tuhé palivá v Európe. Ponúka širokú škálu výkonových radov od malých kotlov do bytov až po výkonné zariadenia (až 150 kW).
• Kalor: Talianska značka, ktorá je jedným z troch najväčších výrobcov kotlov na tuhé palivá na svete. Ich automatické kotly sa vyznačujú vysokou účinnosťou spaľovania a úsporou paliva.
• Opop: Český špecialista na kotly na pelety, charakteristický jednoduchým ovládaním, automatickým chodom a emisnou triedou 5. Ponúkajú kotly v prijateľnej cenovej relácii.
• Benekov: Ďalšia česká značka s dlhou tradíciou, ktorá patrí medzi európskych lídrov v oblasti spaľovania uhlia a biomasy. Ich oceľové kotly vynikajú vysokou kvalitou spracovania.

Čo sa týka cien, obstarávacia cena kotlov na pelety začína na sume približne 2 000 €. Základná cenová trieda pozostáva prevažne z menej výkonných kotlov s menším zásobníkom paliva. Stredná cenová hladina ponúka široký výber moderných kotlov emisných tried 4 a 5 s rôznymi funkciami. V najvyššej cenovej triede nájdete robustné a vysoko výkonné automatické kotly (až 150 kW) vhodné najmä na komerčné využitie, ktoré sú zároveň veľmi úsporné.

Povinnosti majiteľov kotlov na pelety

S vlastníctvom kotla na pelety a všetkých ostatných kotlov na tuhé palivá sa spájajú aj určité povinnosti. Každý kotol na tuhé palivá (teda aj pelety), ktorého príkon sa pohybuje v rozmedzí 10 až 300 kW, musí prejsť raz za 3 roky revíziou. Revíziu kotla vykonáva odborne vyškolený revízny technik, ktorý skontroluje všetky jeho časti. Po revízii by mal technik vystaviť doklad, ktorý môže od vás požadovať obecný úrad. Majitelia kotlov, ktorí na revíziu nedbajú, riskujú pokutu. Okrem povinných revízií výrobcovia kotlov odporúčajú vykonať raz ročne servisnú kontrolu. Tá síce nie je povinná, ale je veľmi užitočná pre správne nastavenie a dlhú životnosť kotla.

Orientácia v projektovej dokumentácii a čítanie pôdorysov

Pre správnu inštaláciu a údržbu vykurovacích systémov je nevyhnutné nielen poznať technológie kotlov, ale aj vedieť sa orientovať v projektovej dokumentácii. Táto časť sa zameriava na dekódovanie symbolov a značiek v pôdorysoch a technických schémach.

Základy čítania technických výkresov

Na pochopenie toho, čo je konkrétne nakreslené na diagrame alebo výkrese, je potrebné poznať dekódovanie ikon, ktoré sú na ňom umiestnené. Toto rozpoznanie sa nazýva aj čítanie výkresov. Na uľahčenie tejto lekcie majú takmer všetky prvky svoje vlastné konvenčné ikony. Hoci štandardy neboli dlho aktualizované a niektoré prvky sa interpretujú rôzne, boli do elektrických obvodov zavedené zjednotené symboly na uľahčenie ich rozpoznania. Všetky pravidlá sú uvedené v národných a medzinárodných technických normách. Niektorí odborníci, ktorí si pozorne prezerali diagram, môžu povedať, čo to je a ako to funguje, a dokonca môžu okamžite vylúčiť možné problémy, ktoré sa môžu pri prevádzke vyskytnúť. To je možné vďaka dobrým znalostiam obvodov, základov prvkov a symbolov prvkov obvodu.

Príkladom je typický výkres pôdorysu rodinného domu, na ktorom sú zobrazené rôzne detaily. Na obrázku hore je zobrazený typický výkres pôdorysu rodinného domu. Ako vidíme v ľavej časti výkresu je podrobne rozkreslený pôdorys, vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu. V nasledujúcom texte sa zameriame na rôzne časti uvedeného pôdorysu, aby ste sa rýchlo zorientovali v tých najpodstatnejších veciach.

Význam a potreba štandardizácie

Každý správca, technik alebo revízny pracovník budovy sa pri práci stretáva s projektovou dokumentáciou elektroinštalácie. Správne porozumenie značkám, symbolom a skratkám je nevyhnutné pre orientáciu v schémach, plánovanie údržby, opravy aj revízie. Projekt elektroinštalácie nie je len technický dokument - je to „jazyk“, ktorým sa dorozumievajú projektanti, elektrikári, revízni technici a správcovia budov. Jednotné značenie zabezpečuje, že každý odborník pochopí zapojenie a účel jednotlivých obvodov bez ohľadu na to, kto projekt vypracoval.

Značenie v projektoch elektroinštalácie je upravené v medzinárodných aj slovenských normách, napríklad Vyhláška č. 508/2009 Z. z. V projektoch aj v reálnej inštalácii musia byť vodiče správne označené. Každý okruh v projekte má svoj kód, ktorý určuje jeho funkciu a umiestnenie. Príkladom je O1, S1 - osvetlenie 1. Takéto značenie umožňuje rýchlu orientáciu pri opravách, diagnostike porúch a plánovaní revízií.

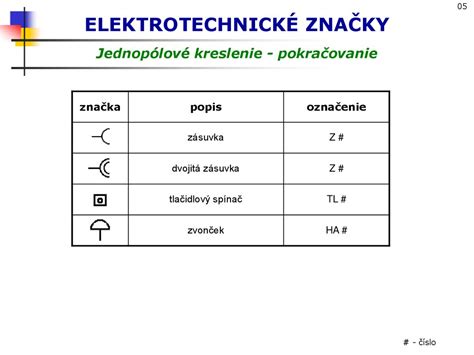

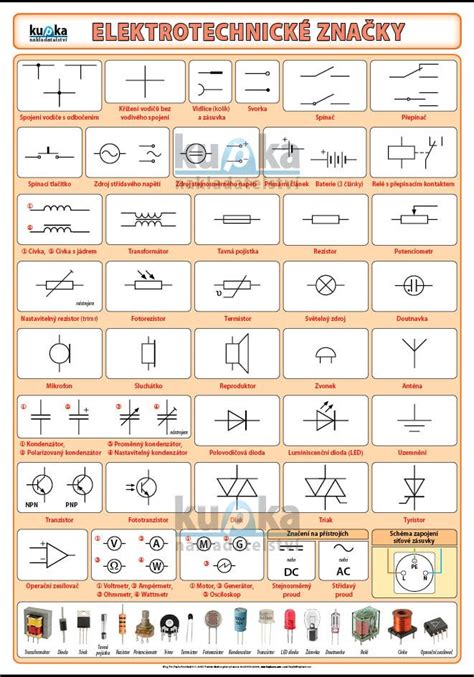

Grafické značky a symboly v elektrotechnike

Na schémach napájania domu alebo bytu bude určite označený elektrický panel alebo skrinka. V bytoch sa tam inštaluje hlavne koncové zariadenie, pretože kabeláž nejde ďalej. V domoch môžu navrhnúť inštaláciu rozvetvenej elektrickej skrinky - ak z nej vedie cesta k osvetleniu iných budov nachádzajúcich sa v istej vzdialenosti od domu, napríklad kúpele, letná kuchyňa alebo hosťovský dom.

Označenie "Výplne" elektrických panelov

Ak hovoríme o obrázkoch „výplne“ elektrických panelov, je tiež štandardizovaná. Existujú symboly pre prúdové chrániče, ističe, tlačidlá, transformátory prúdu a napätia a niektoré ďalšie prvky. Pri zostavovaní alebo čítaní schémy sú užitočné aj označenia vodičov, svoriek, uzemnenia, nuly atď. Názvy požadovaných častí sú niekedy pripevnené vedľa obrázka, ale vo veľkých viacprvkových obvodoch sú napísané v samostatnej tabuľke.

Zásuvky

Na schéme zapojenia by mali byť označené zásuvky. Existuje mnoho druhov zásuviek - 220 V, 380 V, skryté a otvorené typy inštalácie, s rôznym počtom sedadiel, vodotesné atď. Dať označenie každého z nich je príliš dlhé a zbytočné. Zásuvky pre jednofázovú sieť 220 V sú na diagramoch vyznačené vo forme polkruhu s jedným alebo viacerými segmentmi. Počet segmentov označuje počet zásuviek na jednom tele. Ak symbol nemá vodorovný pruh, ktorý oddeľuje dve časti ikony, naznačuje to, že zásuvka je zapustená, to znamená, že je potrebné pre ňu urobiť otvor v stene a nainštalovať zásuvku. Možnosť s vodorovným pruhom je pre povrchovú montáž. Ak je spodná časť schémy prečiarknutá zvislou čiarou, znamená to prítomnosť ochranného kontaktu, ku ktorému je pripojené uzemnenie. Symbol trojfázovej zásuvky (380 V) si nemožno pomýliť s ničím. Počet prilepených segmentov sa rovná počtu vodičov, ktoré sú pripojené k tomuto zariadeniu - tri fázy, nula a zem. Ak je spodná časť obrázka zafarbená čiernou (tmavou) farbou, znamená to, že zásuvka je vodotesná.

Spínače

Schematické označenie spínačov vyzerá ako malý kruh s jednou alebo viacerými vetvami v tvare L alebo T. Závitníky v tvare písmena „L“ označujú spínač na povrchovú montáž, s písmenom „T“ - na zapustenú inštaláciu. Okrem bežných môžu byť aj priechodné prepínače, ktoré umožňujú zapnutie/vypnutie jedného zdroja svetla z viacerých bodov. K rovnakému malému kruhu z opačných strán sa pridajú dve písmená „G“.

Svietidlá

Svietidlá majú svoje vlastné označenia. Žiarivky a žiarovky sa navyše líšia. Schémy dokonca zobrazujú tvar a veľkosť svietidiel. Znalosť konvenčných grafických prvkov vám pomôže prečítať takmer akýkoľvek diagram - akékoľvek zariadenie alebo kabeláž.

Typy projektovej dokumentácie a schém

Projekt elektroinštalácie môže obsahovať viacero typov schém:

• Bloková schéma: Zobrazuje hlavné napájacie trasy, rozvádzače, istenie a spotrebiče.
• Úplná (montážna) schéma: Ukazuje všetky vodiče v obvode - fázový, nulový, ochranný aj signálne.
• Funkčná schéma: Zameriava sa na logické prepojenia prvkov (napr. zapnutie svetla, aktivácia relé).
• Situačná (pôdorysná) schéma: Ukazuje rozmiestnenie zariadení v pôdoryse budovy - zásuvky, vypínače, rozvádzače, káblové trasy.

Moderné budovy čoraz viac využívajú digitálne modely - tzv. BIM (Building Information Modeling). V rámci týchto modelov sú súčasťou aj elektroinštalácie, pričom každý prvok má svoje digitálne označenie, parametre a prepojenie na technickú dokumentáciu. Názvoslovie používané pri kreslení dokumentácie určuje norma STN 01 3300, ktorá je pre prehľadnosť rozdelená do troch skupín: elektrických funkčných častí zariadenia, spojov a prístrojov. Elektrické funkčné časti zariadenia a väzby medzi nimi. Schémy zobrazujú elektrické spojenie zariadenia alebo jeho jednotlivých častí. Schémy uvádzajú úplné zloženie (skladbu) zariadenia a podrobné objasnenie jeho činnosti. Sú podkladmi pre vypracovanie ďalších výkresov a pre výpočty. Náhradná schéma je určená pre rozbor a výpočet parametrov (charakteristík) zariadenia.

Technické normy a terminológia v elektrotechnike

Jednotné normy a terminológia sú základnými piliermi pre efektívnu a bezpečnú prácu v oblasti vykurovacích systémov a elektrotechniky. Zabezpečujú správnu komunikáciu a vzájomné porozumenie medzi odborníkmi.

Medzinárodné a európske normy

Snahy o vytvorenie medzinárodne platnej sústavy jednotiek sa datujú na prelom 19. a 20. storočia. V roku 1906 bola v St. Louis založená Medzinárodná elektrotechnická komisia (IEC). IEC je jednou z troch hlavných medzinárodných normalizačných organizácií, spolu s ISO (Medzinárodná organizácia pre normalizáciu). IEC sa zaoberá normalizáciou a certifikáciou v odbore elektrotechniky. V súčasnosti tvorí IEC 42 národných výborov.

V rámci európskej normalizácie pôsobí CENELEC (Európsky výbor pre elektrotechnickú normalizáciu), ktorý vytvára harmonizované európske normy (EN). Tvorba týchto noriem má za cieľ predchádzať technickým prekážkam vo vzájomnom obchode. Pri rozhodovaní v CENELEC-u sa používa tzv. vážené hlasovanie, kde počet hlasov členskej krajiny závisí od výšky jej hrubého domáceho produktu. Príkladom dôležitej normy je IEC 617-12:1991, ktorá definuje značky pre elektrotechnické schémy.

Slovenské technické normy (STN)

Na Slovensku je za normalizáciu zodpovedný Úrad pre normalizáciu, metrológiu a skúšobníctvo SR (ÚNMS). Slovenské technické normy (STN) sú usporiadané v systematickom šesťmiestnom číslovaní, ktoré umožňuje určiť oblasť techniky. Medzinárodné a európske normy sú prevzaté do systému STN, pričom si zvyčajne zachovávajú pôvodné číslovanie. Identické normy sú preklady zhodné s anglickým originálom, doplnené o národné prílohy a vysvetlivky.

Záväznosť a prax

Podľa zákona č. 264/1999 Zb. je dodržiavanie noriem dobrovoľné. Problémy nastanú, ak výrobca chce takýto výrobok umiestniť na trhu, keďže autorizovaná skúšobňa preverí bezpečnosť výrobku podľa určených noriem. To platí aj v prípade, že výrobok nie je určený na predaj. Normy sú dôležité aj v prípade súdnych sporov (napr. o kvalitu), kde môže byť posudzovaný súlad s normou.

Jednotná terminológia

Elektrotechnika prekonala v súčasnosti búrlivý rozvoj, čo viedlo k potrebe správneho a presného pomenovania nových poznatkov a zariadení. Na podporu medzinárodnej komunikácie je dôležitá jednotná terminológia. Medzinárodný elektrotechnický slovník (IEV), vydávaný v rámci normy IEC 50 a majúci 49 častí, vysvetľuje termíny a definície v angličtine, francúzštine a ruštine, pričom správnosť zodpovedá IEC. Číselné označenie položiek v IEV sa riadi princípom, kde prvé dve číslice označujú kapitolu a ďalšie tri sú poradovým číslom položky v oddieli. Nové termíny vznikajú tam, kde sa rodia nové poznatky a technológie. Pri preberaní novej terminológie do národného jazyka, najmä z angličtiny, nastávajú problémy s hľadaním zmysluplných a zrozumiteľných prekladov, ako aj s informovanosťou odbornej verejnosti.

Veličiny a jednotky

V technickej praxi sa používa veľké množstvo fyzikálnych veličín (hmotnosť, dĺžka, napätie, prúd, výkon a pod.). Na vyjadrenie ich veľkosti sa používajú jednotky. Snahy o vytvorenie medzinárodne platnej sústavy jednotiek vyvrcholili v roku 1960, kedy bola na 11. generálnej konferencii pre miery a váhy prijatá Sústava medzinárodných jednotiek (SI). Na Slovensku bola zavedená v roku 1980. Sústava SI rozlišuje základné veličiny (napr. dĺžka, hmotnosť, čas, elektrický prúd) a z nich odvodené odvodené veličiny. Kvantitatívna veľkosť fyzikálnych veličín sa určuje pomocou jednotiek. Značky veličín sa tlačia kurzívou (šikmým písmom), zatiaľ čo značky jednotiek sa tlačia stojatým písmom bez medzery medzi značkou predpony a značkou jednotky.

Používanie vyvolených čísel v normalizácii

Pri návrhu a projektovaní zariadení vychádzajú z výpočtov rôzne číselné hodnoty. Projektant navrhuje napr. ističe, stýkače, vypínače a podobne, ktoré sa vyrábajú v normalizovaných veľkostiach. Výhodou takéhoto riešenia je redukcia vyrábaných veľkostí súčiastok. Veľkosti súčiastok sú odstupňované v radoch. Aritmetické rady sa používajú v prípade rozmerovej koordinácie a zlučiteľnosti, zatiaľ čo bežne používané geometrické rady, označované písmenom R a číslom charakterizujúcim počet členov radu, majú výhodu v rovnakom počte členov vo všetkých dekádach.

Pre jemnejšie delenie súčiastok, ako sú rezistory a kondenzátory, sa používajú štyri rady s označením E3, E6, E12 a E24. Rad E12 je napríklad typický pre rezistory, ktoré sa používajú pri nastavení prenosov operačných zosilňovačov v analógovej regulačnej technike. Modulový rad je kombináciou aritmetického a geometrického radu, kde sa modul pre vyššie členy radu zväčšuje.

Kreslenie výkresovej dokumentácie a značiek

Technické kreslenie a správne používanie značiek sú neoddeliteľnou súčasťou tvorby a interpretácie projektovej dokumentácie, vrátane tých, ktoré sa týkajú vykurovacích systémov.

Všeobecné pravidlá kreslenia

Elektrické zariadenia sa používajú buď ako samostatné (napr. elektrospotrebiče, osobné počítače) alebo ako súčasť väčších celkov (napr. inštalácia v budovách, meniče, elektrické pohony, snímače, logické automaty). Základom tvorby technickej dokumentácie je technické kreslenie. Technické kreslenie má v technickej praxi zvláštne postavenie, nakoľko sa využíva počas prevádzky. Pre prehľadnosť je názvoslovie používané pri kreslení elektrotechnických výkresov rozdelené do troch skupín. Dôležitou súčasťou výkresovej dokumentácie je aj písmenové označovanie.

Prvky značiek a ich kategorizácia

Normy definujú všeobecné zásady pre kreslenie elektrotechnických značiek, ako aj prvky značiek, doplnkové značky a ostatné značky pre všeobecné použitie. Špecifické značky sú určené pre: vodiče a spojovacie súčiastky, pasívne súčiastky, polovodičové súčiastky a elektrónky, výrobu a premenu elektrickej energie, spínacie, riadiace a istiace zariadenia, meracie prístroje, zdroje svetla a signalizačné zariadenia, oznamovaciu techniku a prenosovú techniku, architektonické topografické situačné schémy rozvodov, binárne, logické a analógové prvky.

Kótovanie

Kótovanie je priraďovanie rozmerov predmetu na jeho obraze. Využíva sa pri tvorbe technických výkresov a je normalizované. Kótovacia čiara, ktorá označuje rozmer, je ukončená predpísaným spôsobom, napríklad šikmými čiarami v 45° uhle. Dĺžkové kóty sa uvádzajú v milimetroch (pri situáciách aj v metroch) a bez jednotiek. Výškové kóty sa v pôdoryse kreslia v metroch, umiestnené v obdĺžniku a môžu mať relatívne hodnoty s presnosťou na tri desatinné miesta. Vo výkresoch je hodnota kóty nadriadená zobrazeniu.
