Ploché strechy, ačkoľvek často spájané s modernou architektúrou a industriálnymi stavbami, si našli svoje nezastupiteľné miesto aj v oblasti rodinných domov. Ich najväčšou výhodou je schopnosť zakryť akékoľvek atypické pôdorysné riešenie objektu, čo ich robí obľúbenými najmä u architektov. Obľúbenou sa stala najmä pre jej jednoduchosť, estetickosť a súvislosť s pasívnymi domami. Avšak, ako každá konštrukcia, aj ploché strechy vyžadujú dôkladnú pozornosť pri návrhu, realizácii a údržbe, aby sa predišlo potenciálnym problémom.
Tento článok sa zameria na špecifický typ - jednoplášťovú strechu s obráteným poradím vrstiev, jej konštrukčné princípy, potenciálne riziká a moderné riešenia.
Charakteristika plochých striech
Plochá strecha je definovaná ako horizontálna obvodová strešná konštrukcia s vonkajším povrchom vodotesnej povlakovej krytiny, ktorá neprepúšťa stojatú vodu po dlhý čas ani vo vodorovnej polohe. Sklon strechy sa pohybuje v rozmedzí od 0° (pri bezspádových) do 10°. Aby sa zabránilo hromadeniu vody, jej mrznutiu a rastu rias či iných rastlín, je nevyhnutné zabezpečiť najmenšie spádovanie, približne od troch percent. Spádovanie plochej strechy slúži na odvedenie dažďovej vody.

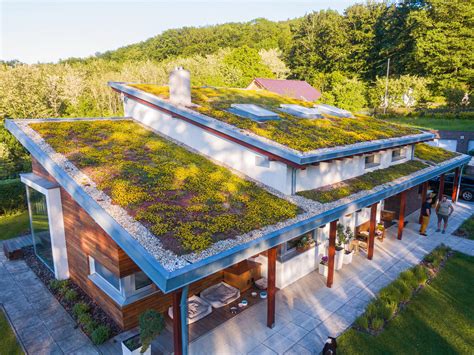

Ploché strechy sa delia na pochôdzne a nepochôdzne. Pochôdzne strechy umožňujú trvalejší pohyb osôb a môžu byť riešené ako vegetačné strechy alebo terasy. Nepochôdzne strechy slúžia primárne na údržbu, opravy alebo kontrolu strešného plášťa. Pri plochých strechách, najmä tých pochôdznych, je kladený zvýšený dôraz na pevnosť a odolnosť konštrukcie. Terasa, ako špecifický prípad pochôdznej strechy, vyžaduje oveľa pevnejšiu vystuženú PVC fóliu, pretože musí odolávať mechanickému zaťaženiu horných vrstiev.
Konštrukčné riešenia plochej strechy
Konštrukcia strešného plášťa plochej strechy sa môže líšiť, pričom sa rozlišujú jednoplášťové, dvojplášťové a viacplášťové strechy. Jednoplášťová strecha oddeľuje vnútorné prostredie od vonkajšieho len jedným strešným plášťom. Je to vlastne neprevetrávaná plochá strecha (teplá strecha), ktorá medzi tepelnou izoláciou a povlakovou vodotesnou krytinou (hydroizolačnou vrstvou) nemá vzduchovú vrstvu.
Tradičná jednoplášťová strecha: Princíp a skladba
Základná skladba jednoplášťovej strechy zahŕňa nosnú konštrukciu, tepelnú izoláciu a vodotesnú krytinu. Samozrejme, že tento opis vrstiev je zjednodušený, strecha môže mať aj ďalšie doplňujúce vrstvy.
- Nosná konštrukcia: Môže byť tvorená napríklad železobetónom, drevom alebo oceľotrapézovými profilmi. Aby sa dosiahol potrebný sklon strechy pri betónovej nosnej konštrukcii, nanáša sa na ňu spádová vrstva betónu, prípadne sa využívajú izolačné platne. Nosná konštrukcia prenáša zaťaženie, chráni pred hlukom a ohňom.
- Základný náter: Na betónové alebo plechové konštrukcie sa nanáša základný náter (napr. živičná emulzia) na zlepšenie priľnavosti ďalších vrstiev, spojenie prasklín a vodoodpudivosť.
- Vyrovnávacia (dilatačná) vrstva: Slúži na oddelenie nekompatibilných materiálov a ako klzná vrstva. Môže byť tvorená živičnými pásmi, prípadne pásmi s hliníkovou alebo medenou fóliou.
- Parozábrana: Táto vrstva, často z polyetylénovej fólie alebo strešnej lepenky, zamedzuje difúzii vodných pár do tepelnej izolácie a spomaľuje alebo zamedzuje ich prestupu. Je kľúčová pre funkčnosť jednoplášťovej strechy, najmä pri použití materiálov citlivých na vlhkosť.
- Tepelnoizolačná vrstva: Môže byť tvorená rôznymi materiálmi ako minerálne vlákna, polystyrén (EPS, XPS), či penové sklo. Tepelná izolácia môže zároveň slúžiť na vytvorenie spádu strechy.
- Vyrovnávacia vrstva pretlaku vodnej pary (expanzná vrstva): Umožňuje relatívne prúdenie medzi strešnou izoláciou a tepelnou izoláciou, čím pomáha uvoľňovať lokálnu paru vznikajúcu pri ohreve vlhkosti.
- Vodotesná krytina: Zabezpečuje primárnu ochranu pred zrážkovou vodou. Môže byť realizovaná montážou asfaltových pásov (často v dvoch vrstvách) alebo jednovrstvových fóliových izolácií (napr. PVC-P, FPO/TPO).
- Ochranná vrstva: Vrstva štrku (5-10 cm) chráni pred UV žiarením, prehrievaním, vetrom a mechanickým poškodením. Ako ochranu povrchu možno použiť aj dosky z vymývaného betónu vsadené do štrkového lôžka či keramickú mrazuvzdornú dlažbu.
Riziká tradičnej jednoplášťovej strechy
Parozábrana je kritickou súčasťou jednoplášťových striech, ktorej hlavnou úlohou je zabrániť prenikaniu vodných pár z interiéru do strešného plášťa. Pri jednoplášťových strechách s nízkou difúznou priepustnosťou krytiny je jej správna funkcia nevyhnutná na predchádzanie kondenzácii a následnej degradácii konštrukcie.
Nesprávne navrhnutá alebo zrealizovaná parozábrana môže viesť k vážnym problémom:
- Netesnosti: Perforácie od skrutiek, netesné napojenia na obvodové steny, spoje a prestupy káblov sú častými zdrojmi netesností. Pri bodových svetlách v sadrokartónovom podhľade, ktoré sú umiestnené hneď nad parozábranu, dochádza k jej prerezaniu, čo umožňuje prúdenie vlhkého interiérového vzduchu do konštrukcie strechy.
- Kondenzácia a degradácia materiálov: Vlhkosť prítomná v interiéri sa cez netesnosti dostáva do strešnej konštrukcie. Vzniknutý kondenzát sa nestihne vsakovať a spôsobuje hnilobu drevených častí, plesne a degradáciu materiálov ako OSB dosky. Hmotnostná vlhkosť dreva nad 18% je kritická a zvyšuje riziko biologického napadnutia.
Skladba so zateplením z vaty zaveseným v podhľade pod masívnou betónovou konštrukciou sa ukázala ako nevhodná z hľadiska tepelnotechnických vlastností a rizika kondenzácie. Je obtiažne zrealizovať účinnú parozábranu z interiéru, ktorá by zabezpečila vyhovujúci vlhkostný režim.
Jednoplášťová obrátená strecha: Inovatívne riešenie
V súčasnosti sa čoraz viac dostáva do popredia riešenie plochej strechy s obráteným poradím vrstiev, ktoré prináša inovatívny prístup k ochrane a izolácii strešnej konštrukcie. Obrátená plochá strecha predstavuje odklon od tradičného poradia vrstiev. Ide o skladbu, kde na nosnej konštrukcii je umiestnená hydroizolácia, na nej je drenážna vrstva, tepelná izolácia a stabilizačná vrstva.
Konštrukcia a princípy obrátenej strechy
V strešnom plášti s obráteným poradím vrstiev je hydroizolačná vrstva umiestnená pod nenasiakavou tepelnou izoláciou, priamo na povrchu nosnej, prípadne na povrchu vyspádovanej vrstvy stavebnej konštrukcie. Tento prístup mení tradičné usporiadanie vrstiev, kde je hydroizolácia zvyčajne umiestnená nad tepelnou izoláciou. Znamená to teda, že voda naozaj preteká okolo tepelnej izolácie a steká k hydroizolácii.
Ako tepelná izolácia sa používa zásadne extrudovaný polystyrén (XPS) s minimálnou nasiakavosťou, aby sa minimalizoval vplyv vody na jeho izolačné vlastnosti. Tepelná izolácia v obrátenej streche leží voľne na filtračnej rohoži, ktorá zabezpečuje rýchly odtok zrážkovej vody.
Štrkový zásyp, tvorený násypom riečneho kameniva (prevažne frakcie 16/32), chráni strešný plášť pred účinkami vetra a zároveň plní stabilizačnú funkciu.
Zateplenie Šikmej Strechy - Ako na to? Postup
Výhody obráteného usporiadania vrstiev
Hlavnou výhodou strechy s obráteným poradím vrstiev je, že v nej nedochádza ku kondenzácii vodnej pary. Tepelná izolácia umiestnená nad hydroizoláciou chráni túto vrstvu pred extrémami teplôt a mechanickým poškodením. Vhodne zvolená hrúbka tepelnej izolácie obyčajne eliminuje kondenzáciu vodných pár v strešnom plášti. Toto riešenie si navyše nevyžaduje aplikáciu parozábrany, čo predstavuje ušetrenie financií a zjednodušenie realizácie.
Nevýhodou obrátenej strechy môže byť prechladzovanie nosnej konštrukcie v zime, preto sa vyžaduje dostatočná hmotnosť nosnej konštrukcie (minimálne 240 kg/m²).
Porovnanie tradičnej a obrátenej strechy
V klasickom usporiadaní, kde je tepelná izolácia pod hydroizoláciou, môže dochádzať k premokaniu tepelnej izolácie v prípade poškodenia hydroizolačnej vrstvy. Voda potom zateká priamo do izolácie a znižuje jej účinnosť, čo môže viesť k tepelným stratám a vzniku vlhkostných defektov v interiéri.
Pre lepšiu prehľadnosť si porovnajme skladbu vrstiev:
| Vrstva | Tradičná jednoplášťová strecha | Jednoplášťová obrátená strecha |
|---|---|---|
| Najvrchnejšia | Ochranná vrstva (štrk, dlažba) | Ochranná vrstva (štrk, dlažba) |
| Vodotesná krytina (hydroizolácia) | Tepelná izolácia (XPS) | |
| Tepelná izolácia | Filtračná/Drenážna vrstva | |
| Parozábrana | Hydroizolácia | |
| Najspodnejšia | Nosná konštrukcia | Nosná konštrukcia |
Príklad problému s kondenzáciou
Príkladom problému s klasickým usporiadaním bola situácia popísaná pri dvojposchodovom rodinnom dome, kde sa po piatich rokoch objavili vlhké fľaky na strope a pod strechou. Po realizácii sondy sa zistila mokrá tepelná izolácia z minerálnej vlny a vlhký SPIROLL panel zo spodnej strany. Kontrolný výpočet preukázal nadmernú kondenzáciu vlhkosti v skladbe, kde sa ročne v každom metri štvorcovom nahromadilo 7,4 litra vody. Napriek tomu, že hydroizolačná vrstva bola vyhodnotená bez chýb, problémom bola kondenzácia vodnej pary v konštrukcii, spôsobená malým difúznym odporom podhľadu v kombinácii s vrstvami s vysokým difúznym odporom na vonkajšej strane.
V prípade už spomínaného rodinného domu, kde bola identifikovaná kondenzácia vodnej pary, bol navrhnutý návrh novej skladby. Realizačnej firme bolo odporučené zhotovenie jednoplášťovej skladby s klasickým poradím vrstiev, kde by pôvodná hydroizolácia slúžila ako kvalitná parozábrana. Na ňu by sa zrealizovala nová tepelnoizolačná a hydroizolačná vrstva. Zateplením by sa posunula kondenzačná zóna do novej tepelnej izolácie, čím by sa miera kondenzácie dostala na vyhovujúcu úroveň.
Kľúčové bolo správne zateplenie presahu strechy, aby sa predišlo vzniku tepelného mostu. V tomto prípade bola navrhnutá tepelná izolácia z dosiek Kingspan Therma TR26 v hrúbke 120 mm v dvoch vrstvách. Kontrolné posúdenie potvrdilo, že nedochádza k prieniku teoretického čiastočného tlaku vodnej pary s čiastočným tlakom nasýtenej vodnej pary, teda ku kondenzácii.
Hydroizolačné materiály a odvodnenie
Kľúčovou vrstvou každej strechy je práve hydroizolácia. V prípade plochej strechy sú to buď hydroizolačné asfaltové pásy alebo fóliové hydroizolácie (mPVC). Výber hydroizolácie na ploché strechy nezáleží od sklonu.

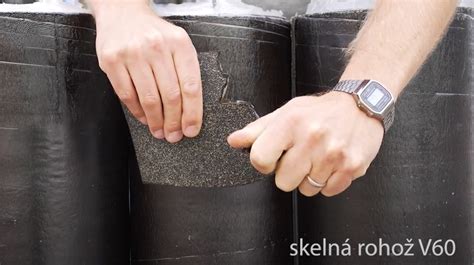

Asfaltové pásy
Asfaltové pásy majú výhodu v tom, že sa dajú opravovať zaplátaním, teda nový pás sa nataví na ten starý. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu. Asfaltované pásy sa dajú realizovať v dvojvrstvovom hydroizolačnom systéme, ktorý poskytuje vyššiu istotu dlhodobej funkčnosti. Na suchý očistený betónový podklad sa nanesie štetkou alebo pokrývačskou kefou celoplošne vrstva penetračného náteru v rovnomernej vrstve. Na napenetrovaný podklad sa nataví prvá vrstva hydroizolácie.
Fóliové izolácie
Na druhej strane, fóliové izolácie (napr. mPVC) sú ekonomickejším riešením a majú menšiu hmotnosť, ale vyžadujú na kotvenie pevný podklad. Pod vplyvom UV žiarenia však fóliové izolácie degradujú, preto je jednoduchým riešením na ich ochranu štrkový násyp. Pri fóliách z mäkčeného PVC je nevyhnutné použiť okapnicu z poplastovaného plechu a fóliu k nej horkovzdušne privariť.
Odvodnenie plochej strechy
Aby sa z plochej strechy nestal "bazén", dôležitým detailom je spôsob odvodnenia. Jednou z možností je odvedenie vody vnútornými vpustami - teda kanalizačnými rúrami vedenými zo strechy cez interiér domu. Strecha je spádovaná k týmto vpustom a po celom obvode má atiku. Vpusty treba pravidelne kontrolovať, či sa nezaniesli, inak hrozí ich poškodenie. Z tohto dôvodu sa na plochých strechách robia aspoň dva vpusty (funkčná zastupiteľnosť) plus bezpečnostný prepad cez atiku. Vpusty prechádzajúce interiérom by sa mali izolovať, lebo studená voda z topiaceho sa snehu môže na povrchu rúry vytvárať kondenzát.
Využitie plochej strechy a detaily
Plochá strecha ponúka jedinečný priestor na využitie na viacúrovňové bývanie s terasami a strešnými záhradami. Architekti ju obľubujú aj pre jej schopnosť zakryť akékoľvek atypické pôdorysné riešenie objektu.
Detaily okapov a atík vyžadujú špecifické konštrukčné riešenia, ktoré zohľadňujú tepelnú izoláciu obvodovej steny a zabezpečujú vodotesné ukončenie hydroizolácie. Využívajú sa drevené trámky, OSB dosky a špeciálne okapnice. Pre upevnenie prvkov ako sú snehové zachytávače na strešnej krytine z PVC sa používajú systémové držiaky s manžetou z mäkčeného PVC, ktorá sa následne privarí k hydroizolácii.
